2N5551 Transistor Förklarad, Specifikationer, Tillämpningar och Kretsdesignguide

2N5551 är en högspännings-NPN-transistor som ofta används i analog förstärkning, omkoppling, nivåskiftning och högspänningstillämpningar för små signaler där spänningsstress ofta är ett större problem än nuvarande efterfrågan.Dess högre kollektor-emitterspänningsförmåga, stabila småsignalbeteende och praktiska TO-92-paket gör den användbar i kretsar som utsätts för kopplingsspikar, induktiv bakslag, startöverspänningar och andra verkliga elektriska påfrestningar som lågspänningstransistorer kan ha svårt att tolerera på ett tillförlitligt sätt.Den här artikeln förklarar den praktiska driften av 2N5551, dess viktiga elektriska egenskaper, stiftkonfiguration, analoga och switchade applikationer, termiska och tillförlitliga överväganden, och hur den jämförs med vanliga alternativ som 2N2222 och BC547 i verkliga kretsmiljöer.

Katalog

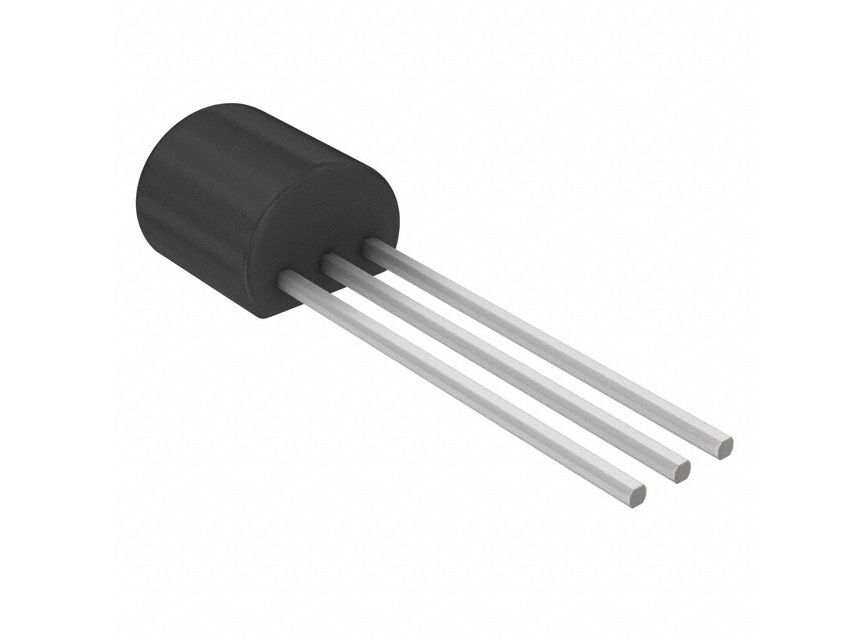

Vad är 2N5551-transistorn

Den 2N5551 är en högspännings, lågeffekt NPN bipolär junction transistor (BJT) som tenderar att bli plockad när en design måste tolerera förhöjd spänningspåkänning samtidigt som den bara ber om måttlig ström.I det dagliga designarbetet känns denna "högspänning, blygsam ström"-parning mindre som en lyxfunktion och mer som ett lugnt, pragmatiskt sätt att undvika överraskningar under uppfostran.

Typiska rubrikspecifikationer lyder vanligtvis som följer:

• Kollektor-till-sändare genombrottsspänning, VCEO: ca 160 V

• Kollektorström, IC (absolut gräns): upp till ca 600 mA

Denna spec-mix placerar den i kategorin "liten belastning, hög spänning", där många småsignaltransistorer för allmänt bruk inte misslyckas för att de inte kan trycka på ström, utan för att deras spänningsklassning lämnar lite utrymme för verkligt hårdvarubeteende.

En vanlig anledning till att använda 2N5551 är dess högre spänningskapacitet i ett enkelt TO-92 genomgående hålpaket, snarare än mycket hög hastighet eller förstärkning.Det paketvalet har en vardaglig, lite oglamorös fördel: det tenderar att falla in i befintliga fotspår med minimal mekanisk omarbetning, och det spelar i allmänhet bra med handlödning, omarbetning och snabb prototypframställning.När man felsöker en krets som "borde vara bra på pappret" men inte är det, kan det vara riktigt betryggande att byta in en del med mer spänningshöjd och se att intermittenta problem försvinner.

I reparations- och eftermonteringsscenarier anländer konstruktörer ofta till 2N5551 efter att ha sett lägre spänningsenheter (ofta 40–60 V delar) visar beteende som är svårt att motivera enbart utifrån schemat, sporadiskt läckage, tidigt haveri eller fel som bara inträffar efter upprepad strömförsörjning.Dessa problem spåras ofta tillbaka till driftsförhållanden som schemat inte fångar rent, särskilt korta, högenergihändelser snarare än likström i stabilt tillstånd.

Ur en kretsfunktionsvinkel visas 2N5551 i roller där "från-tillstånd" spänningsspänning är begränsningen som formar designen.Den används rutinmässigt på platser där man vill ha ett kontrollerat beteende medan kollektorn sitter på hög potential trots att signalströmmarna är små.

Vanliga applikationsroller inkluderar:

• Små signalförstärkningssteg

• Nivåskiftande nätverk

• Växlingsfunktioner där off-state VCE dominerar stressbilden

• Högspänningsgränssnitt för att översätta eller känna av förhöjda skenor till analoga eller logiska domäner med lägre spänning

Bänkerfarenhet tenderar att förstärka en obekväm sanning: många haverihändelser orsakas mindre av den nominella matningsspänningen och mer av korta transienter.Kretsen kan sitta säkert under 160 V i stationärt tillstånd, men ändå se tillfälliga toppar som överskrider transistorns VCE under normal hantering.

Frekventa övergående källor inkluderar:

• Ladda på- och avstängningshändelser

• Induktiv kast

• Hot-plugging eller urkoppling av kontakt

• Flytande noder som ringer på grund av avvikande L och C

• Linjerelaterade överspänningar och startspikar

Att använda en 2N5551 är ofta ett enkelt sätt att minska ångesten kring dessa ögonblick, så länge som resten av kretsen är arrangerad så att transistorn inte är det enda som står mellan noden och den transienta energin.

När det gäller hastighet: 2N5551:s övergångsfrekvens (fT) är vanligtvis runt 100 MHz, vilket gör den bekväm för ljud, instrumenteringsskala med små signaler och några grundläggande RF-front-end-uppgifter.I praktiken ägs dock högfrekvent beteende sällan av transistorn ensam.När spänningarna stiger och fysiska layouter blir verkliga, tenderar parasiter att ta över historien.

Faktorer som vanligtvis dominerar högfrekvent eller stabilitetsbeteende inkluderar:

• Parasitiska kapacitanser (enhetskapacitanser plus strökapacitans på kortet)

• Ledningslängd och slingarea

• Impedansnivåer som omger enheten

• Miller-effekt i högspänningsförstärkningskonfigurationer

• Stray koppling från high-swing noder till känsliga ingångar

I högspänningsförstärkningssteg är ett fälttestat tillvägagångssätt att undvika att låta kollektornoden flyta med extremt hög impedans utan att tänka igenom vad spänningssvängningen kommer att göra genom kapacitansen.När kollektorn rör sig tiotals till hundratals volt kan även små kapacitanser producera genomströmning som känns oproportionerlig, och resultatet kan bli frustrerande: oväntad bandbreddsminskning, marginell stabilitet eller mystisk oscillation som bara uppträder i vissa konstruktioner.

Nuvarande hantering förtjänar en sober läsning.Siffran upp till 600 mA behandlas bäst som en yttre gräns snarare än en bekväm arbetspunkt.I de flesta användningar av högspänningssmå signaler kör den medvetet 2N5551 med mycket lägre kollektorström för att hålla förlusten under kontroll, begränsa självuppvärmning och undvika förstärkningsdrift som kan få en krets att kännas temperamentsfull över temperatur eller leverantörsvariationer.Det finns en särskild lättnad som kommer från konservativ partiskhet: kretsen tenderar att bete sig på samma sätt på måndagsmorgonen som den gjorde på bänken sent på fredagen.

Vanliga val för stresshantering i verkliga design inkluderar:

• Konservativa förspänningsströmmar för att begränsa effektförlusten

• Basmotstånd för att styra drivningen och förhindra överbelastning under transienter

• Kollektormotstånd dimensionerade med transientenergi i åtanke, inte bara likström

• Klämmor eller dämpare för att forma induktiva eller omkopplingsrelaterade spikar

Dessa tillägg handlar inte om överbyggnad;de handlar om att erkänna hur ofta byte av banor och onormala händelser, inte steady-state matematik, avgör om en krets känns robust.

Ett praktiskt sätt att tänka på 2N5551 är som en byggsten med högre spänning snarare än en starkare version av en generisk småsignaltransistor.Det ger en nedbrytningsmarginal, men det raderar inte på magiskt sätt behovet av att hantera spännings- och strömbanor under omkoppling, start, fel och användarinteraktioner.Konstruktioner som behandlar spänningsklassningen som slack, snarare än som tillåtelse att arbeta nära kanten, tenderar att vara de som behåller sitt lugn genom upprepade strömcykler, kabelbyten och den långsamma drift som dyker upp med åldrande komponenter och verkliga miljöer.

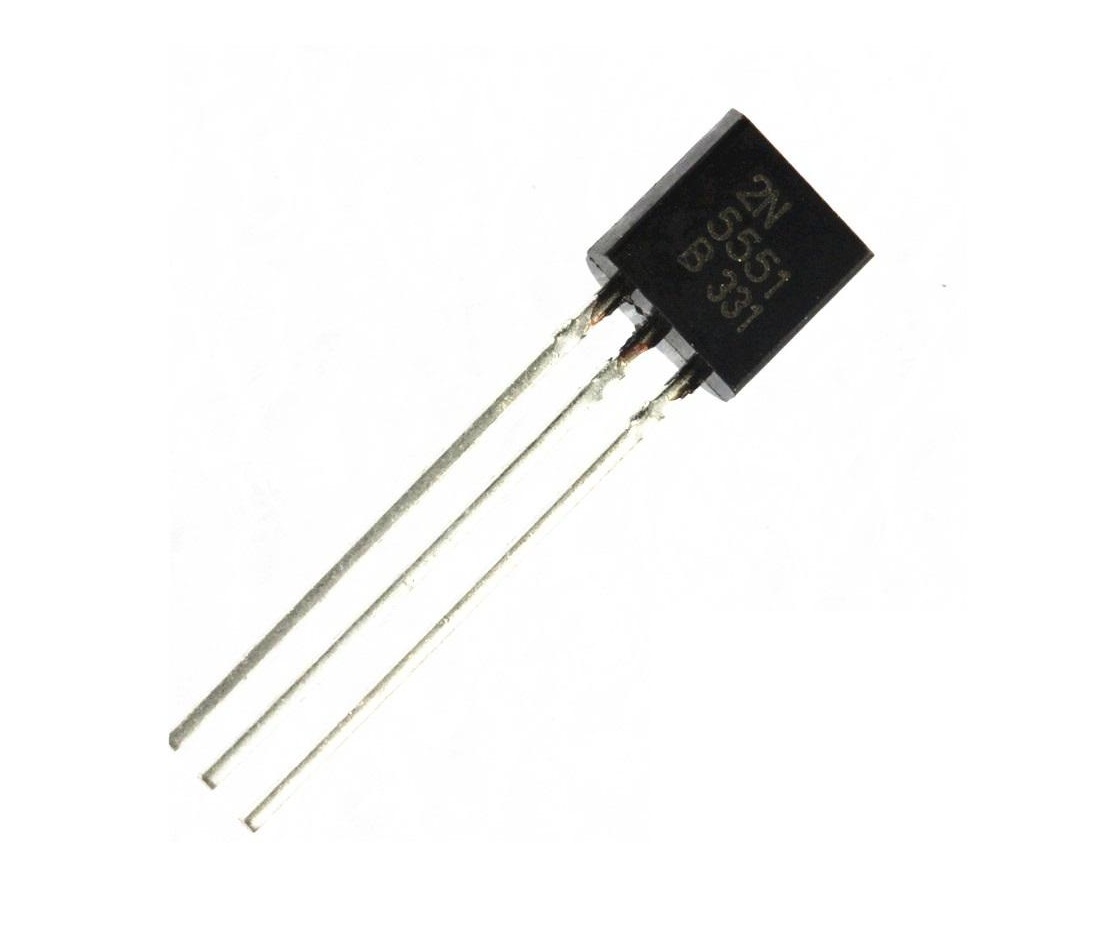

2N5551 Elektriska specifikationer och konstruktionsöverväganden

2N5551 tenderar att förtjäna sitt behåll i situationer där en NPN med liten signal förväntas möta relativt hög spänning samtidigt som den förblir lugn och repeterbar i daglig drift.Enheten föredras ofta i kretsar med osäkra förhållanden som kabelbortkopplingar, induktiva ledningar eller problem med effektsekvensering eftersom högre spänningsgränser ger extra skydd under korta och svårfångade händelser.

Dess rubrikspänningsgränser tolkas vanligtvis enligt följande:

• VCE(max): ~160 V

• VCB(max): ~180 V

Spänningsvärden: Där extra takhöjd dyker upp

I många kretsar är kollektorspänningen väluppfostrad i stationärt tillstånd, och beter sig sedan kort under övergångar.Det är där 2N5551:s högre spänningstolerans blir praktiskt taget märkbar, inte som en licens att köra nära kanten, utan som en buffert mot händelser som dyker upp en gång för att sedan försvinna när du försöker mäta dem igen.

Vanliga samlare går högre än förväntat stunder inkluderar:

• Uppstartsöverskridande

• Last frånkopplar

• Induktiv kast

• Snabba dV/dt-noder som tillfälligt överskrider kollektorspänningen i stationärt tillstånd

Konstruktioner som överlever dessa händelser mer tillförlitligt behandlar vanligtvis lavinhaveri som ett felliknande tillstånd snarare än ett rutinmässigt operationsområde.Även om transistorn kan hantera enstaka lavinförhållanden är en kontrollerad väg för energin ofta att föredra eftersom den minskar effekten av delvariationer och temperaturförändringar.

Typiska klämbanor som används för att hålla dessa händelser begränsade:

• Diodklämma till en matarskena

• RC-dämpare

• TVS (särskilt när överspänningsenergin inte är trivial)

Collector Current: The Number That Tempts People (och varför SOA vinner)

Du kommer ofta att se samlarström citerad runt 600 mA, och det är lätt att läsa det som ett brett tillståndsmeddelande.I praktiken tenderar personer som har blivit brända av det arbetade ett tag att tolka IC-värden med större försiktighet, eftersom det säkra operationsområdet (SOA) komprimeras snabbt när VCE stiger.

En enkel förnuftskontroll som ofta ändrar beslut är maktrelationen:

P ≈ VCE × IC

Den ena multiplikationen fångar en vanlig överraskning: liten ström vid hög spänning kan fortfarande landa enheten i ett dissipationsområde som värmer upp en TO-92-matris snabbare än du kan förvänta dig.Många konstruktioner håller kontinuerlig ström långt under rubriknumret, inte för att transistorn inte kan leda högre ström kort, utan för att upprepad uppvärmning och kylning kan åldra enheten på ett sätt som inte tillkännager sig omedelbart.

Praktiska tillförlitlighetsproblem som stöder konservativ design:

• Upprepad termisk cykling (gradvis drift över tiden)

• Lokala heta fläckar inuti formen (inte uppenbart från yttre temperatur)

Effektförlust: TO-92 Verklighet i faktiska sammanställningar

Typisk friluftsavledning för en TO-92 2N5551 nämns ofta runt 625 mW, och i verkliga konstruktioner blir denna gräns den som tyst dikterar vad som är bekvämt kontra vad som bara är funktionellt under ett kort bänktest.

En enkel praktisk kontroll som används i designen:

Värsta tänkbara spridningskontroll

• Använd högsta möjliga VCE

• Använd högsta kontinuerliga IC

• Jämför det resulterande avfallet med vad TO-92 realistiskt kan avge vid den förväntade omgivande temperaturen

Även milda ökningar av omgivningstemperaturen, plus ett packat PCB, kan minska tillåten avledning tillräckligt för att ändra beteende på lång sikt.Enbart yttemperatur är inte ett tillförlitligt mått eftersom den interna korsningstemperaturen kan vara mycket högre, särskilt efter att kapslingen har varit stängd i flera timmar och värmen har byggts upp helt.

Vanliga byggfaktorer som minskar den termiska komfortmarginalen:

• Varm omgivande luft inuti kapslingar med svagt luftflöde

• Tät komponentplacering som fångar värme lokalt

• Begränsad kopparyta för värmespridning genom ledningarna

Frekvensbeteende: fT hjälper, men det lovar inte att gå dit du vill

En fT nära 100 MHz visar att enheten kan ge förstärkning i applikationer med övre ljud och låg RF, men enbart fT garanterar inte bandbreddsprestanda.Faktiskt AC-beteende beror på förspänningsförhållanden och omgivande impedans.Prestanda kan variera mycket mellan olika kretsförhållanden.

De viktigaste bidragsgivarna som formar verklig AC-prestanda:

• Förspänningsström (ställer in transkonduktans)

• Kollektorbelastningsimpedans

• Parasitiska kapacitanser (Cbe och Cbc)

Användning av spänningsförstärkare: Varför Cbc ofta blir begränsningen

I common-emitter spänningsförstärkningssteg är kollektorbaskapacitans ofta den parameter som dikterar den praktiska bandbredden eftersom den multipliceras med förstärkning (Miller-effekt).Resultatet är en effektivt större ingångskapacitans, som kan minska bandbredden och göra scenen mer känslig för källimpedans.

Växlingsanvändning: Varför mättnadsbeteende ofta dominerar timing

Vid byte av roller handlar avstängningshastigheten ofta mindre om ft och mer om lagrad laddning när enheten drivs till mättnad.Om basenheten inte tar bort laddningen snabbt, mjuknar kanterna, kopplingsförlusten ökar och timingen blir inkonsekvent på ett sätt som kan vara irriterande att felsöka.

Stresshantering: ett mer förutsägbart sätt att tänka än "maxbetyg"

Många långlivade konstruktioner kommer från att hantera stresskategorier medvetet, snarare än att fixera vid absoluta maximala antal.Fälttillförlitlighet beror ofta på stabilt beteende under extrema förhållanden, eftersom konsekvent drift ses som pålitlig prestanda.

Stresskategorier som vanligtvis spåras under designgranskningar:

• Elektrisk stress (spänningstoppar, ihållande eller upprepad lavinexponering)

• Termisk stress (korsningstemperatur, temperaturcykler)

• Dynamisk stress (snabba kanter som orsakar översvängning via ströinduktans/kapacitans)

När dessa påfrestningar hålls i schack, beter sig 2N5551 vanligtvis på ett konsekvent, föga överraskande sätt under lång livslängd.

Paket och mekaniska faktorer som påverkar design (omskrivet)

2N5551 säljs allmänt i ett TO-92-paket med tre inline-ledningar, men stiftbeställning är inte perfekt universell för leverantörer och delfamiljer.Människor som regelbundet monterar eller reparerar hårdvara tenderar att vara strikta när det gäller denna punkt, eftersom en pinout-felmatchning kan slösa bort timmar och fortfarande se nästan rätt ut på bänken.

Pinout-variabilitet: En liten detalj som orsakar stor förvirring

Det praktiska arbetsflödet som undviker misstag som kan undvikas:

• Verifiera databladets pinout för den specifika tillverkaren

• Bekräfta den fysiska orienteringen före lödning

• Var extra försiktig när du byter ut en transistor som ser liknande ut

När pinouten är fel kan kretsar delvis fungera på grund av oavsiktlig ledning av korsningen, vilket kan kännas missvisande under felsökning och kan fresta upprepade strömcykler som ökar stressen.

TO-92 Mekanik: Bekväm isolering vs termiska gränser

Plastkroppen är elektriskt isolerande, vilket förenklar täta layouter och minskar oavsiktliga kortslutningar.Avvägningen är termisk prestanda: den mesta värmen kommer ut via ledningarna till PCB-koppar och sedan till omgivande luft.Det gör att layoutvalen spelar roll på sätt som är lätta att underskatta tills en enhet står på ström i en timme och temperaturen når jämvikt.

Layout och monteringsdetaljer som mätbart påverkar kontinuerlig spridning:

• Ledningslängd och formning (kortare ledningar minskar parasitisk induktans och förbättrar även värmeledning in i PCB)

• Kopparområde bundet till den hetare noden (ofta kollektorn, beroende på topologi) för att sprida värme blygsamt

• Komponentnärhet (närliggande heta motstånd/regulatorer kan höja den lokala omgivningen runt paketet)

Monteringsvana: Behandla TO-92 som orienteringskänslig hårdvara, inte bara en symbol

En praktisk vana som förbättrar förstapasseringsresultaten är att behandla TO-92-placering som en mekanisk begränsning som förtjänar processdisciplin.Konsekvent platta sidor, tydlig märkning av fotavtryck och en snabb beställningsverifiering under montering tenderar att minska omarbetning, och de minskar också risken för oavsiktlig överbelastning orsakad av ett felkopplat nätverk.

Temperaturbeteende och högfrekvent/snabbkantsprestanda

Det typiska drift-/lagringsområdet för korsningen är cirka -55°C till +150°C, och flera parametrar driver kontinuerligt med temperaturen.Bias-scheman som automatiskt stabiliseras med förändrade förhållanden är ofta att föredra eftersom de bibehåller mer konsekvent prestanda över olika enheter och temperaturförändringar.

Temperaturdrift: vad som rör sig och var det gör mest ont

Typiska temperaturdrivna beteendeingenjörer planerar runt:

• VBE minskar med cirka 2 mV/°C när temperaturen stiger

• Läckströmmar ökar med temperaturen

• Strömförstärkning (β) kan skifta med temperatur och arbetspunkt

Dessa förskjutningar blir mer märkbara i förspänningsnätverk som lutar sig mot fasta basspänningar eller högvärdiga motstånd, där en liten elektrisk förändring kan översättas till en obehagligt stor kollektorströmförändring.

Biasing for Self-Correction: Emitter Degeneration as a Steadying Influence

En vanlig stabiliseringsteknik är emitterdegeneration (ett emittermotstånd).När strömmen ökar ökar även emitterspänningen, vilket minskar VBE och sänker strömmen igen.Detta tillvägagångssätt förbättrar enhetligheten mellan enheter och kan också förbättra analog linjäritet.

Designpreferenser som förbättrar korstemperaturkonsistensen:

• Använd emittermotstånd för att införa negativ återkoppling

• Minska beroendet av β när konsekvent bias är målet, eftersom β varierar kraftigt mellan enheter och driftpunkter

Högfrekventa / snabba gränser: Två dominerande mekanismer

Miller Effect från Cbc

Kollektorbaskapacitans kopplar utgångsspänningsrörelse tillbaka till ingången.I en spänningsförstärkare med gemensam emitter multipliceras denna kapacitans med förstärkning och visas som en större effektiv ingångskapacitans, vilket minskar bandbredden och mjukar upp kanterna.

Vanliga begränsningsstrategier som används i praktiken:

• Lägre kollektorimpedans för att minska den Miller-förstärkta effekten

• Lägg till en liten kompensationskondensator avsiktligt för att kontrollera den dominerande polen

• Använd en sändarföljare och/eller kaskod när både bandbredd och spänningssvängning krävs

Lagring av mättnadsladdning

Att driva transistorn hårt in i mättnad lagrar överskottsladdning i basområdet, och den laddningen måste tas bort innan snabb avstängning är möjlig.När det inte tas bort snabbt förlängs falltiderna och kopplingsförlusten ökar, ofta på ett sätt som känns oproportionerligt med den schematiska enkelheten.

Tekniker som vanligtvis används för att undvika långsam avstängning:

• Välj basresistorvärden för tillräcklig drivning med en kontrollerad forcerad beta (ofta ~10–20, beroende på hastighet och marginalmål)

• Lägg till en Baker-klämma (diodnätverk) för att begränsa mättnadsdjupet och minska lagrad laddning

• Tillhandahålla en bas-emitterurladdningsväg (motstånd/diodarrangemang) för att aktivt dra ut laddningen under avstängning, speciellt när föraren kan gå med hög impedans

Designavsikt: Bestäm linjär vs byte tidigt och kör därefter

Ett tänkesätt som tenderar att förhindra nedslående hastighetsresultat är att tidigt bestämma om enheten används som en linjär förstärkare eller som en switch, sedan förspänna och driva den för att matcha den avsikten.Många frustrerande resultat kommer från att blanda förväntningar, driva ett steg till djup mättnad samtidigt som man förväntar sig skarpa, RF-liknande kollektorkanter.Att hålla operationsområdet avsiktligt (linjär för trohet, omättad eller lätt mättad för hastighet) ger vanligtvis beteende som känns både snabbare och mer förutsägbart under valideringen.

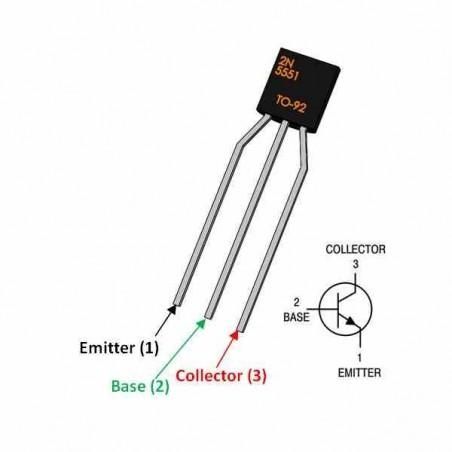

2N5551 Stiftkonfiguration och terminalfunktioner

2N5551 exponerar tre terminaler, emitter, bas och kollektor, och kretsen beter sig bara förutsägbart när dessa terminaler är tilldelade till rätt noder.Ett blybyte är sällan ett "oops som knappt spelar någon roll"-ögonblick;den kan knuffa in enheten i ett oavsiktligt arbetsområde, förvränga den ursprungliga bias-matematiken och öka läckage på sätt som är lätta att missa under en snabb bänkkontroll.I högre spänningssteg kan samma misstag också styra transistorn mot nedbrytningsmekanismer som försvagar den långt innan den ger ett uppenbart, rent fel.

Symtomen verkar ofta normala, vilket kan göra felsökningen svår.En konstruktion som tycks lida av mystisk instabilitet eller konstig fördomsdrift – spårar ofta tillbaka till något smärtsamt vardagligt: ​​den antagna TO-92-ritningen i någons anteckningar stämmer inte överens med den faktiska delen i handen, eller en blandad del innehåller en annan ledorder.

Elektriska roller för varje lead

Sändare

I många NPN-steg hamnar sändaren nära den lokala referensen (ofta slipad i en lågsideskonfiguration), och den placeringen formar hur hela scenen tänker.Elektriskt reagerar transistorn på VBE och emitterström;basspänning i sig är inte den kvantitet som håller beteendet konsekvent.

Ett emittermotstånd är ett vanligt sätt att göra kollektorströmmen mindre känslig för förstärkningsspridning från enhet till enhet och temperaturdrift.När strömmen stiger, stiger emitterspänningen med den, VBE minskar effektivt och scenen backar naturligtvis, en oglamorös men mycket effektiv lokal återkopplingsslinga som hindrar saker från att glida in i obehagliga hörn.

Det finns också en praktisk läxa som dyker upp efter tillräckligt många prototyper: ett litet emittermotstånd skiljer ofta verk endast med den fina transistorn från toppen av påsen från arbeten över rullar, omgivande svängningar och åldrande.Den konsistensen brukar kännas som lättnad under uppfostran, eftersom det minskar lusten att fortsätta byta delar tills kretsen slutar vara temperamentsfull.

Bas

Basen är kontrollterminalen, men den beter sig som en strömdriven ingång med limits, inte som en ratt som ställer in kollektorström med perfekt repeterbarhet.I framåtaktiv drift följer kollektorström ungefär IC ≈ β × IB, men β skiftar med kollektorströmnivå, korsningstemperatur och processskillnader mellan leverantörer och till och med över partier.

När ett förspänningsschema "ställer" ström genom att luta sig mot ett fast β-antagande, tenderar kretsen att vandra med temperaturen, klippa tidigare än förväntat eller kännas inkonsekvent från en konstruktion till nästa.Ett lugnare, mer repeterbart tillvägagångssätt är att bias så att resistorer och emitterdegeneration dominerar arbetspunkten och lämnar β som en sekundär detalj snarare än grunden.

Detta tänkesätt gör ofta att simuleringar och hårdvara ställs upp mer bekvämt.Det minskar också behovet av att upprepade gånger byta transistorer tills kretsen börjar fungera korrekt.

Samlare

Kollektorn ansluter vanligtvis till lasten eller ett kollektormotstånd, och det är den nod som upplever de största spänningsavvikelserna.Med 2N5551 är det viktigt eftersom den ofta väljs för högspänningsarbete med små signaler, där kollektorn är mer utsatt för VCE-spänningar och transienta överraskningar.

I verkliga sammansättningar är kollektornoden också där översvängning och ringsignaler dyker upp när ledningsinduktans, verkliga belastningar och kopplingskanter kommer in i bilden.Detta är en anledning till att en design kan kännas perfekt på en städad bänk men ändå åldras dåligt eller misslyckas med jämna mellanrum på fältet, de extra spikarna dyker inte alltid upp i idealiserade tester, men samlaren måste fortfarande uthärda dem.

Så här bekräftar du leadsidentiteten innan du bygger (snabbt, säkert, repeterbart)

Lita inte på ett generiskt TO-92-stiftdiagram

Med den platta sidan av ett TO-92-paket mot dig presenteras många 2N5551-varianter som E–B–C från vänster till höger, men det mönstret är inte något du säkert kan anta för alla tillverkare, paketkällor eller märkningsrevisioner.Den pålitliga referensen är databladet för den specifika leverantören och stiftbeställningen kopplad till den leverantörens paketritning.

Det här kan kännas som tråkigt pappersarbete tills du har levt igenom alternativet: timmar av omarbetning eftersom kretsen nästan fungerar, plus den kvardröjande oron över att transistorn var delvis stressad under de misslyckade försöken och nu är en tyst skuld.

Multimeter-diodlägesidentifiering (bas först, sedan orientering)

En snabb verifieringsmetod använder en multimeter i diodläge.

Steg (hålls avsiktligt mekaniska så att de är lätta att upprepa på en fullsatt bänk):

• Identifiera basen: hitta ledningen som visar ett diodfall till var och en av de andra två avledningarna när mätarens positiva ledning är på kandidatbasen (typiskt för en NPN).

• Skilj emitter vs kollektor: använd en mätare/komponenttestare med ett hFE- eller transistortestläge om tillgängligt, eller jämför beteende i en enkel fixtur med en känd basström och observera vilken anslutning som ger starkare ledning och renare mättnad.

Bassteget är vanligtvis okomplicerat eftersom endast en avledning typiskt förskjuter framåt till båda andra avledningarna i den förväntade riktningen.Skillnaden mellan emitter och kollektor är mer subtil eftersom båda kopplingarna liknar dioder vid låga testströmmar, vilket är exakt varför ett dedikerat testläge, eller en liten fixtur du litar på, kan spara tid och andra gissningar.

Denna vana för verifiering före lödning är populär i laboratorier av en anledning: den fångar upp blandade partier, ommärkta delar och fotavtrycksfel tidigt, när det nästan är enkelt att åtgärda problemet.

Varför en felaktig identifiering kan verka fungera

En felaktigt identifierad transistor kan fortfarande leda vid låg ström eftersom omvänt aktivt beteende och läckagevägar kan efterlikna svag förstärkning.Den illusionen är det som gör misstaget känslomässigt irriterande: en snabb lågspänningskontroll kan passera, vilket ger en falsk känsla av stängning.

När matningsspänningen och signalsvängningen ökar, kan samma krets bli bullrig, instabil eller stressad, och "det fungerar i princip"-fasen kan tyst förvandlas till startpunkten för latent skada.

Fellägen och prestandaproblem orsakade av Pinout-fel

Base-collector swap: omvänt aktivt beteende och fördomar som inte sitter still

Om basen och kollektorn byts ut kan enheten arbeta i omvänt-aktivt läge med kraftigt reducerad förstärkning.Scenen kan fortfarande passera en signal, vilket kan vilseleda felsökning, men bias-punkter tenderar att glida, distorsion ökar och mättnadsbeteendet blir svårare att förutsäga.

En vanlig nedströmseffekt är ökad förlust: den omgivande kretsen kan driva transistorn svårare för att kompensera för utebliven förstärkning, skjuta korsningstemperaturen uppåt och dra parametrar längre bort från vad konstruktionen antog.

Emitter-kollektorreversering: tunnare nedbrytningsmarginal och mer läckage

Om emitter och solfångare vänds, krymper typiskt nedbrytningsmarginalen och läckaget ökar ofta.I högspänningskonstruktioner blir detta särskilt obekvämt, eftersom kollektorsidans struktur vanligtvis är konstruerad för att tolerera högre backförspänning än emittersidan.

Det praktiska resultatet är att en spänningsklassning som såg bekväm ut på papperet kan bete sig bräcklig i hårdvara, särskilt när transienter är närvarande och miljön är mindre förlåtande än en kontrollerad bänkuppställning.

Växlingsstress: oväntad lavin och försenad, svårförklarlig nedbrytning

I växlingsapplikationer kan en felaktig pinout skjuta transistorn till oavsiktlig lavin under avstängning eller under induktiva kast.Delen kan överleva tidiga tester och fortfarande ackumulera skada, senare visa sig som högre läckage, mer brus, minskad förstärkning eller oregelbundna växlingströsklar.

Detta fördröjda felbeteende är en anledning till att konservativt transientskydd föredras istället för att anta att kislet fortsätter att fungera normalt:

Vanliga motåtgärder inkluderar dämpare, klämmor och lämpligt utformad basenhet.

En praktisk designhållning: se pinout som en tillförlitlighetsrelaterad begränsning

Pinout korrekt handlar inte bara om att få en signal att passera på dag ett.Det handlar också om att bevara spänningsutrymmet, att hålla transistorn i den driftsregion som det förväntade biasnätverket förväntar sig och att undvika stressmekanismer som inte tillkännager sig omedelbart.

När leadorder behandlas som en designrestriktion som verifieras på två sätt, av leverantörens datablad och genom snabb mätning, är belöningen tråkig i bästa mening: prototyper, produktionsenheter och långsiktigt beteende tenderar att matcha, och kretsen slutar skapa obehagliga överraskningar efter att den lämnat bänken.

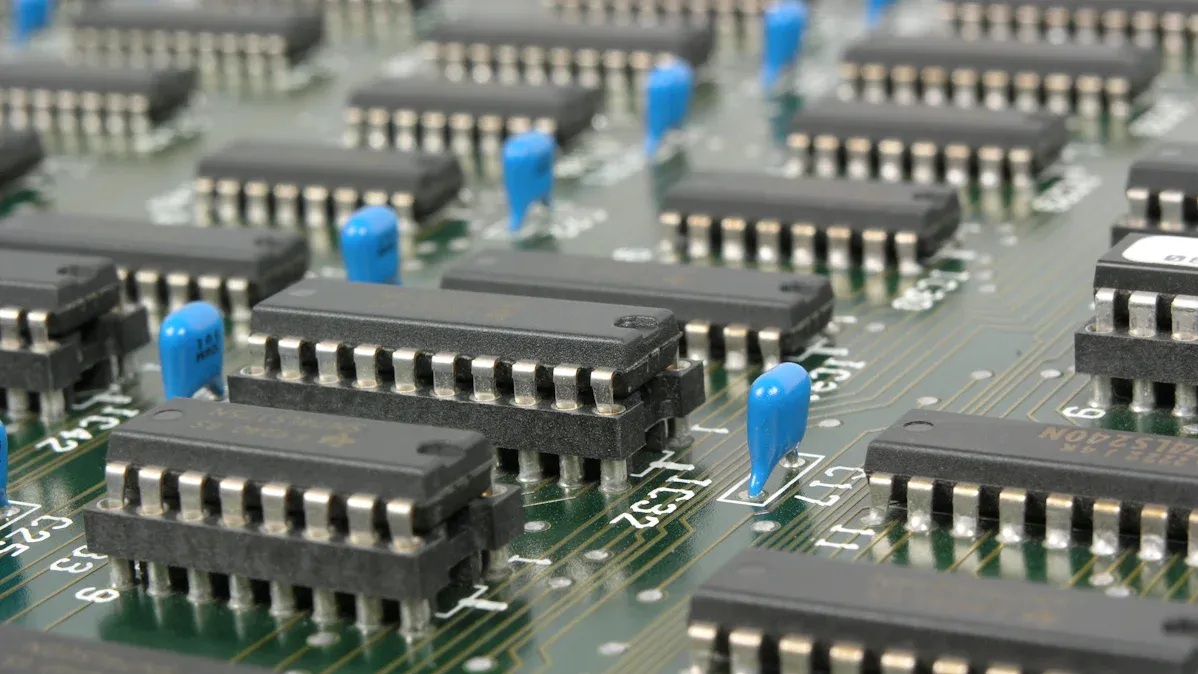

Vanliga 2N5551-applikationer i analoga och switchande kretsar

2N5551 tenderar att känna sig mest bekväm i kretsar där spänningsutrymme och repeterbart beteende uppväger lockelsen med hög toppström, extremt snabba kanter eller att jaga den sista biten av RF-förstärkning.Det matchar ofta team som föredrar montering genom hål, delar som du enkelt kan undersöka och felsökning som inte blir till gissningar.På högre matningsskenor beter den sig vanligtvis med mindre dramatik än lågspännings BJT med små signaler, som annars kan pressa dig mot extra klämmor, extra skyddsdelar eller "varför misslyckades den här men de andra tre gjorde det inte?"obduktioner.

Småsignalförstärkning (ljud, sensorer, gränssnitt)

I småsignalförstärkarsteg passar 2N5551 spänningsförstärkningsblock med common-emitter som måste tolerera högre kollektor-emitterspänning utan att leva på kanten.Ett praktiskt sätt att tänka på bias är att välja en kollektor-strömregion som håller transkonduktansen konsekvent, eftersom gm ≈ IC/VT.När gm landar i ett stadigt, förutsägbart intervall, ser förstärkning, ingångsreferat beteende och temperaturdrift vanligtvis mer enhetliga ut från enhet till enhet, speciellt när kretsen förväntas byggas om senare, servas i fält eller jämföras över flera kort.

β är inte ett löfte;den kan röra sig mycket (ofta i storleksordningen ~80–250 beroende på parti, IC och temperatur).På grund av denna spridning tenderar bias-scheman att åldras bättre när arbetspunkten bestäms mest av resistorförhållanden och emittermotståndet, istället för att luta sig mot β som om det vore en fast ratt.

En praktisk verklighet på bänknivå är att ett bias-nätverk som ser stensäkert ut i en enda prototyp kan vandra över en liten grupp enheter såvida inte degenerering av sändaren faktiskt bär sin del av arbetet.Designar som är avsedda att dupliceras tenderar att belöna denna konservativa stil: DC-punkten landar där du förväntade dig, och din felsökningstid förblir fokuserad på kretsen snarare än på transistorroulett.

Emitterdegeneration köper vanligtvis flera dagliga fördelar som dyker upp i mätningar och i lyssningstester:

Linjäritetsförbättring;distorsionsminskning;minskad DC-känslighet för enhetsvariationer;termisk självkorrigering via stigande VE-reducerande VBE-drift när IC klättrar.

Det termiska beteendet spelar roll i vanliga kapslingar där värmen blötläggs med tiden, eller där transistorn sitter nära varmare delar (regulatorer, effektmotstånd, lampor).I dessa situationer kan scenen stanna närmare sin avsedda arbetspunkt snarare än att sakta glida in i ett hörn.

För lågbrusljud och sensorfronter är en måttlig kollektorström ofta en lugnare utgångspunkt än att trycka på ström bara för att pressa extra gm.Måttlig ström minskar vanligtvis självuppvärmning och undviker att tvinga omgivande motstånd, förspänningskällor eller signalkällor in i regimer där deras eget brus och icke-ideala beteende blir svårare att ignorera.

Frikoppling tenderar att löna sig mest när den behandlas som en del av förstärkarsteget snarare än en generisk eftertanke.Lokal förbikoppling placerad nära transistorns matningsväg kan förhindra att matningsimpedansen "hörs" som brum eller "ses" som långsam sensordrift.

Högimpedansnoder förtjänar vanligtvis extra respekt i fysiska konstruktioner.Långa ledningar, höga motståndsnätverk eller jordreferenser som vandrar kan förvandla ett stabilt schema till en brumuppsamlare.En av de mer tillfredsställande fältfixarna är också en av de enklaste: förkorta högimpedanskörningen, ge en mer explicit närliggande retur och flytta avkopplingskondensatorn så att den stänger den aktuella slingan lokalt istället för att dra den slingan över hela linjen.På pappret "förändras" ingenting, men på bänken kan kretsen plötsligt bete sig som den design du trodde att du byggde.

I praktiken är det småsignalsteget som du slutar lita på ofta det med en förstärkning som är lite mindre ambitiös men mer stabil över temperatur, utbudsvariationer och enhetsspridning.2N5551 stödjer det tillvägagångssättet väl: dess högre VCE-kapacitet knuffar dig mot konservativa marginaler, och dessa marginaler tenderar att minska obehagliga överraskningar under uppstart, kabel hot-plugging eller strömöverskridande händelser som är vanliga i verkliga system.

Växlingsarbete (reläer, nivåförskjutning, LED-strängar)

Används som en switch, kan 2N5551 hantera måttliga belastningar inom sina ström- och effektgränser, och dess högre VCE-klassificering är en fördel på högre skenor eller i ledningar som producerar induktiv kick och transienter.Det väljs ofta när en lågspänningstransistor antingen kräver extra klämdelar eller periodvis misslyckas i installationer där kablarna är långa, belastningen är rörig eller miljön är elektriskt bullrig.

Val av basmotstånd påverkar starkt kopplingsbeteendet.Forcerade betavärden runt 10 till 20 används ofta för att upprätthålla tillförlitlig mättnad över enhetsvariationer och växlande belastningar.Detta förbättrar konsistensen i tillståndet, men överdriven basenhet kan lagra extra laddning och långsam avstängningstid.

När det händer tenderar symtomen att vara väldigt "mänskligt irriterande" i labbet: ett relä som släpper långsamt, LED-strängar som svagt spökar, kanter som växer svansar på kikarsikten eller en del som går varmare än du förväntade dig vid högre växlingshastigheter.Om det "fungerar" vid låg frekvens men börjar kännas klibbigt när du ökar hastigheten, är överdriven mättnadsdrift en vanlig boven.

Djupare mättnad sänker vanligtvis VCE(sat), men det saktar också ner avstängningen.Om avstängningstidpunkten är en del av produktens beteende (reläfrigöringstid, PWM-kantkvalitet, timingjustering) kan det vara bekvämare att undvika djup mättnad eller att tillhandahålla en basurladdningsbana.

En blygsam bas-emitter-resistor förbättrar ofta off-state beteende genom att blöda lagrad laddning och minska känsligheten för läckage eller kopplat brus som kan halvstarta enheten när du minst vill ha det.

För induktiva belastningar som reläer är standardskyddet en tillbakagångsdiod för att förhindra att kollektorn spikar till haveri.En vanlig diod bromsar emellertid också strömavklingningen och bromsar därför utsläppet.Om frigöringshastigheten spelar roll, används vanligen klämnätverk som tillåter en högre (men kontrollerad) tillbakagångsspänning istället.

I kontrollsystem kan denna handel dyka upp på sätt som är svåra att "argumentera bort" med teori: ett relä faller rent och förutsägbart, medan ett annat känns klibbigt eller introducerar timingdrift i en mekanisk sekvens.Klämmetoden är ofta skillnaden.

Att byta framgång handlar inte bara om toppström på ett databladsdiagram.Verkliga sammansättningar introducerar termiska realiteter: förpackningsavledning, luftflöde, koppararea, höljestemperatur och arbetscykel.En krets som beter sig på en breadboard kan bli märkbart varmare i en tät låda, speciellt om enheten tillbringar mer tid i det linjära området under kanter, eller om belastningen ibland ökar.

Konstruktioner som lämnar mer spänningshöjd och behandlar effektförlust med bekväm nedstötning slutar ofta med att vara de som fortsätter att fungera efter veckor av termisk cykling, när nyheten är borta och bara stabilitet spelar roll.

Ljud och grundläggande RF-roller

Med en fT runt 100 MHz kan 2N5551 fungera i RF-buffertar, oscillatorer och IF-steg, men layouten blir oskiljaktig från kretsens beteende.Korta spår, snäva returvägar och kontrollerade slingområden minskar oavsiktlig återkoppling.Vid dessa frekvenser är det inte ovanligt att ett schema som ser helt respektabelt ut att svänga ändå om den fysiska konstruktionen skapar parasitiska kopplingsvägar.

Användningsfall för RF/ljud som ofta grupperas under detta paraply inkluderar:

RF-buffertar;oscillatorer;IF stadier;högre spänningsfördrivningssteg;spänningsförstärkarsteg (VAS).

I RF-förstärkningsstadier kan den Miller-multiplicerade Cbc begränsa bandbredden och lägga till fasförskjutning som knuffar steget mot instabilitet.Emitterdegeneration kan lugna det beteendet, vanligtvis till priset av vinst, och många byggare tycker att handeln är lättare att leva med när målet är repeterbar drift över flera brädor och kapslingar.

Neutralisering kan också hjälpa, men det kräver noggrant utförande.I många praktiska konstruktioner slutar ett steg med något lägre förstärkning som förblir väluppfostrat när locket går på, eller när någon flyttar en kabel, med att vara det bättre tekniska fyndet än ett steg med högre förstärkning som ibland brister i svängning.

Några få byggvanor tenderar att minska överraskande RF-beteende:

Håll feedbackvägarna korta;upprätthålla en ren markreferens;undvik långa högimpedanskörningar nära kollektornoden;minimera slingområdet i känsliga banor.

En återkommande bänklektion är att att flytta en komponent några millimeter, justera en returbana eller dra åt en jordslinga kan avsluta en svängning mer tillförlitligt än att byta transistorpartier eller diskutera β-fack.

I ljudkretsar dyker 2N5551 ofta upp i högre spänningsfördrivarsteg eller spänningsförstärkarsteg.Den extra VCE-klassificeringen hjälper till att undvika klippning eller haveri under stora spänningssvängningar och under starttransienter.I dagliga termer tenderar den marginalen att få kretsen att kännas lugnare: räls kan stiga ojämnt, belastningar kan tillfälligt kopplas bort och transistorn är mindre sannolikt att pressas in i stressförhållanden som senare uppstår som intermittent brus, drift eller försämrad prestanda.

Den mest konsekventa vinsten för 2N5551 är hur ofta den låter en nod med högre spänning förbli enkel.När transistorvalet minskar suget att lägga till klämmor överallt, mjukar upp känsligheten för rälsöverskridande och förblir sammansatt under konservativ förspänning, tenderar valideringen att gå snabbare och långsiktigt underhåll tenderar att vara mindre frustrerande, eftersom kretsen har färre kant-case-beteenden som väntar på fel dag och fel temperatur.

Hur man förbättrar 2N5551 tillförlitlighet och förhindrar fel

Pålitligt 2N5551-beteende kommer från att behandla spänning, ström och temperatur som en kopplad uppsättning begränsningar snarare än tre oberoende kryssrutor.Många "oförklarliga" fältfel inträffar i konstruktioner som ser kompatibla ut på en dag för databladsläsning, men som ändå blir tom för komfort när riktiga vågformer, transienter och höljen som är varmare än förväntat kommer in i bilden.I en liten TO-92-kropp kan korta skurar av stress och små layoutval kännas oproportionerligt följdriktiga, och den missmatchningen är där mycket frustration kommer ifrån.

Håll spänning, ström och effekt inom praktiskt arbetsutrymme

Sikta på att designa med andrum istället för att sväva nära de publicerade gränserna.Att hålla VCE långt under ~160 V och IC långt under ~600 mA tenderar att minska antalet överraskningar som fungerade igår, speciellt när kretsen är omkopplad, pulsad eller utplacerad i en varmare miljö än labbet.

Den snabba aritmetiken förblir en användbar början:

PD ≈ VCE × IC

Nyansen som upprepade gånger spelar roll i verkliga byggen är att VCE och IC sällan förblir konstanta.Under växlingsövergångar kan båda vara betydande samtidigt, vilket ger korta förlusttoppar som inte dyker upp i steady-state beräkningar.Om du bara validerar DC-punkter är det lätt att känna sig säker och sedan undra varför enheten blir varmare än vad intuitionen antyder.

Temperaturnedsättning visar sig i praktiken som en skillnad mellan "bänkstabil" och "installerad stabil."En krets som beter sig lugnt utomhus kan bli oregelbunden efter montering i en liten låda: omgivningen stiger, luftflödet försvagas och den termiska vägen från TO-92-paketet till miljön blir mindre förlåtande.Utformning för lägre korsningstemperatur tenderar att löna sig som mindre drift, stadigare biaspunkter och färre intermittenta returer.

Induktiva och högimpedansbelastningar förtjänar extra skepsis eftersom de kan generera spikar som överstiger VCE även när DC-skenan verkar tam.Obegränsad överspänning är en vanlig grundorsak, så det hjälper att binda den avsiktligt.

Vanliga spikkontrollalternativ:

• RC-dämpare över belastningen eller över transistorn under induktiv omkoppling

• Flyback-diod där polariteten tillåter (reläer/spolar), med lämpligt snabba dioder när kanthastigheterna är höga

• Kläm fast nätverk som täcker VCE till ett definierat tak

• Täta ledningsslingor och kompakta returvägar för att minska parasitisk induktans som omvandlar di/dt till spänningsöverskridande

Ur ett kostnads- och omarbetningsperspektiv är ett litet klämnät ofta den renare handeln än att luta sig mot ospecificerad marginal eller hoppas att enstaka lavin förmodligen är bra.Även när stress inte orsakar ett omedelbart misslyckande, kan upprepade träffar ackumulera försämring och tyst sänka långsiktig tillförlitlighet.

Hantera värmen framtill i ett TO-92-paket

TO-92 är bekväm att placera och handlöda, men den värms upp snabbt eftersom termisk massa är begränsad och värmevägen ut ur formen är blygsam.En strategi som förhindrar värmeuppbyggnad ger i allmänhet mer förutsägbara resultat än att försöka "dra ut värme" efter att driftspunkten redan är aggressiv.

Termiska kontrollspakar som tenderar att fungera bäst när de används tillsammans:

• Minska kontinuerlig ström där det är möjligt, särskilt vid högre VCE

• Undvik driftområden där enheten spenderar märkbar tid med både icke-trivial VCE och icke-trivial IC (ett mönster som ofta orsakas av underdrivet växling)

• Sprid värme in i kretskortet med mer koppar på kollektor-/emitterledningar (bredare spår och små kopparutsläpp runt stiften kan mätbart minska temperaturökningen utan kylfläns)

• Håll värmekänsliga delar borta från transistorn för att undvika att lokalt höja omgivningstemperaturen runt förpackningen

När effektförlusten stannar inom några hundra milliwatts intervall under långa perioder är det ofta lättare att byta till ett större paket än att förbättra kylningsmetoderna.Paket som TO-126, TO-220, SOT-223 eller DPAK kan sänka korsningstemperaturen, förbättra konsistensen och minska känsligheten för luftflöde och layoutskillnader.Extra termiskt utrymme visar sig ofta som bättre elektrisk stabilitet, inte bara färre direkta fel.

Håll dig undan från högfrekventa och fördomsfulla fallgropar som misslyckas tyst

Många blåsta småsignaltransistorer är inte offer för dramatiska överspänningshändelser;de är offer för rimligt klingande antaganden som inte gäller temperatur, tolerans eller växlingskanter.2N5551 kan vara tolerant, men vissa misstag återkommer tillräckligt ofta för att de är värda att behandla som mönster, inte undantag.

Anta inte att Pinout matchar andra liknande TO-92-delar

TO-92-kroppar kan se identiska ut när man använder olika stiftordningar (E-B-C vs. C-B-E, etc.).En felkopplad konstruktion kan se delvis funktionell ut vid lätt belastning och sedan lossna när ström, spänning eller temperatur stiger.Bekräfta pinouten i den specifika tillverkarens datablad för den exakta märkningen, och behandla ersättningar med försiktighet tills de har verifierats på bänken under realistiska förhållanden.

Fördoma inte med ett β (hFE) nummer och förvänta dig att det håller

Att dimensionera basström från ett enda "typisk förstärkningsvärde" är ett klassiskt sätt att sluta med en krets som beter sig olika från enhet till enhet.Vinsten varierar med kollektorström, temperatur och produktionsspridning.

Fördomsfulla tillvägagångssätt som vanligtvis beter sig bättre:

• Switching: använd forcerad beta (ge medvetet mer basström än en typisk hFE-uppskattning innebär) så att mättnad fortfarande inträffar under värsta tänkbara delar och temperaturer

• Analog: använd emitterdegeneration och återkoppling så att arbetspunkten beror mer på resistorförhållanden än på transistorförstärkning

Designar som lutar sig mot "transistorns förstärkning kommer att vara ungefär X" driver ofta, förvrängs tidigare än förväntat eller blir ömtåliga när temperaturskiftningar eller delar byts ut.

Kör inte basen rakt från logiken utan ett motstånd

Ett basmotstånd förhindrar bas-emitterövergången från att dra okontrollerad ström, vilket kan belasta både drivstiftet och transistorn.Välj ett värde som ställer in en avsiktlig basström samtidigt som den uppfyller förväntningarna på växlingshastigheten.I många praktiska fall förbättrar en knuffning av motståndet något högre robustheten med lite verklig straff, eftersom det minskar överdriven basöverväxling och uppvärmningen som följer.

Förbise inte avstängningsbeteende och biverkningarna av djup mättnad

Djup mättnad kan bromsa avstängningen på grund av lagrad laddning.Den långsammare avstängningen förlänger överlappningen av spänning och ström under övergångar, och den överlappningen visar sig direkt som extra kopplingsförlust och temperaturhöjning.Om det är viktigt att byta hastighet (eller helt enkelt hålla enheten svalare) hjälper tekniker som följande ofta.

Alternativ för avstängning och mättnadskontroll:

• Begränsa mättnaden genom att undvika överdriven basöverväxling

• Lägg till en Baker-klämma eller ett diodnätverk för att hålla transistorn borta från djup mättnad

• Tillhandahålla en basladdningsurladdningsväg (basemittermotstånd eller en aktiv pull-down)

En felsökningslektion som tenderar att kännas förvånansvärt konsekvent: när en "enkel switch"-transistor går varmare än förväntat, är den skyldige ofta övergångsförlust från långsam avstängning snarare än DC-förlusten du beräknade först.

Behandla inte lavin som rutinbeteende

Även om enstaka laviner inte dödar transistorn omedelbart, försämrar upprepade lavinhändelser den med tiden.Den nedbrytningen kan dyka upp som högre läckage, minskad förstärkning eller fel i tidiga liv som är svåra att reproducera under felsökning.Att hålla lavin sällsynt – eller designa den med klämmor – leder vanligtvis till lugnare beteende på lång sikt och färre intermittenta fel.

Sammantaget gör kretsar som håller i verklig användning vanligtvis tre saker konsekvent: de lämnar elektriska och termiska andningsrum, de begränsar transienter istället för att tolerera dem, och de gör basdriftens beteende förutsägbart under värsta tänkbara delar och temperaturer.Den kombinationen tenderar att överleva inte bara en ren bänkuppställning, utan också månaders drift i varma, bullriga och lite ofullständiga miljöer.

2N5551 vs 2N2222 vs BC547 Jämförelse

Att byta in en liknande transistor tenderar bara att gå smidigt när de verkliga begränsningarna fortfarande matchar, inte bara marknadsföringskategorin eller den vaga allmänna etiketten.Många ersättningsbeslut känns självklara vid skrivbordet och känns sedan oroliga på bänken, eftersom kretsens värsta ögonblick sällan dyker upp i ett snyggt schema.

En grundad jämförelse börjar vanligtvis med att stava ut ytterligheterna i driften och sedan kontrollera om kandidatenheten förblir bekväm där, inklusive de besvärliga övergångarna där saker och ting blir rörigt kortvarigt.

• Spänningsspänning (DC-nivå + spikar + ringsignal)

• Kollektorström (genomsnitt + topp + pulsform)

• Switching/analogt beteende (hastighet, kapacitanser, bandbredd, stabilitet)

• Termisk verklighet (paket, PCB-koppar, luftflöde, omgivningstemperatur)

I den dagliga felsökningen spåras misslyckade ersättningar ofta tillbaka till två mönster: (a) kollektor-emitter-klassificeringen överskrids tyst under en transient, eller (b) enheten blir varmare än vad förpackningen och kortet kan avge med tiden.Att titta på "vad noden kan göra som värst" tenderar att avslöja mer än att jämföra artikelnummer efter popularitet.

2N5551 mot 2N2222

Där 2N5551 brukar kännas mer bekväm

2N5551 gynnas ofta när kretsen måste leva med högre kollektorspänning, eftersom den ofta är märkt runt 160 V VCE.Det betyget är inte bara en rad;den ställer effektivt in hur mycket missbruk transistorn kan tolerera när matningen är högre än förväntat, när belastningen är induktiv eller när kablage/layout injicerar vassa spikar som är lätta att underskatta tills du scope dem.

Höga matningsspänningar, induktiva belastningar, långa ledningar och snabba omkopplingsöverskridanden kräver ofta spänningsklasser som liknar 2N5551.I praktiska system kan produktionsledningar, kontaktaktivitet och layoutförändringar skapa förutsättningar som skiljer sig från tidiga prototyper, så extra spänningsmarginal är ofta att föredra.

Där 2N2222 vanligtvis passar bättre och där den börjar kännas ömtålig

2N2222 används ofta för arbete med lägre spänning, ofta med en maximal VCE runt 40 V, och den har förtjänat sitt rykte inom växling för allmänt bruk.I många lågspänningskonstruktioner kan det vara ett enkelt, förtroendeingivande val, tills samlarnoden tillåts vandra var som helst nära sitt tak.

Det kan fungera bra i vanliga lågspänningsroller, speciellt när spänningen är välbegränsad och skyddet hanteras eftertänksamt.

Lågspännings digitalt gränssnitt

Relä- eller solenoidkörning på blygsamma räls (med bakslagsskydd utfört på rätt sätt)

Småsignalväxling där spänningsavvikelser är begränsade och repeterbara

Vissa varianter är tillräckligt snabba för många växlingsuppgifter, men hastigheten täcker inte en spänningsklass som korsas under verkliga händelser.När samlaren väl kan se avvikelser ovanför klassificeringen uppstartssekvenser, kablar hot-plugging, induktiv kick eller ringningar på långa spår skiftar beteendet ofta från att verka bra till att misslyckas intermittent, vilket kan vara ett av de mest tidskrävande fellägen att jaga.

Vad som vanligtvis avgör resultatet

• Övergående beteende kontra steady-state komfort

Många kretsar ser perfekt välskötta ut i DC-analys och visar sedan skarpa, korta spänningsöverraskningar under omkoppling.Induktiva belastningar, transformatorlindningar, långa ledningar och lätt dämpade noder kan generera spikar som inte dyker upp om du bara jämför nominella rälsvärden.När osäkerhet råder, behandlas den transienta vågformen som huvudreferens eftersom den snabbt avslöjar det faktiska kretsbeteendet.

• Avledning och termiskt utrymme i själva byggnaden

Även med blygsam ström kan överlappande ström och VCE vid fel tidpunkt öka förlusten tillräckligt för att spela roll.En swap som möter det aktuella numret på papper men som går hetare i höljet kan ändra förstärkning, knuffa bias-punkter och åldras på ett sätt som ser ut som slumpmässighet månader senare.Den driften kan vara subtil, och det är precis den sortens subtilitet som får ingenjörer att först gissa allt annat.

• Förstärkningsbeteende vid driftströmmen

Båda delarna kommer att förstärkas, men deras hFE vs. ström- och temperaturprofiler kan skilja sig åt på sätt som visas i kanten av designen.Vid byte kan svag forcerad betamarginal sakta ner avstängningen och lägga till värme under övergångar;i analoga steg kan den flytta arbetspunkter och ändra distorsion.När en design nästan mättar eller knappt fördomar, slutar dessa skillnader att vara akademiska.

• Ett gränssätt för VCE

En praktisk vana som håller i sig är att behandla VCE-betyget som en gräns du undviker att passera, inte en siffra du försöker närma dig effektivt.Om kollektornoden realistiskt kan klättra upp i tiotals volt över 40 V, även under korta intervaller, tenderar 2N5551 att kännas som det lugnare valet.Detta dyker ofta upp i utrustning med blandade signaler där räls ser stabila ut på papper men överskrider under lastfrånkopplingar eller när flera försörjningar rampar i olika takt.

Använd spänningshöjd som ett tidigt filter, eftersom de svåraste att diagnostisera fel ofta lever i ögonblicken mellan stationära tillstånd, start, avstängning, belastningssteg och kopplingshändelser.Att välja transistorn som håller dessa ögonblick inom ett bekvämt kuvert betalar vanligtvis tillbaka mer än att luta sig mot ett välbekant alternativ för allmänna ändamål.

2N5551 vs. BC547

Vad BC547-klassen vanligtvis är bra på och vad den inte gillar naturligt

BC547-klassdelar är vanligtvis lågspänningstransistorer med små signaler (ofta runt 45 V VCE max) som syftar till ljusförstärkning och lågströmsomkoppling.I lågspänningsmiljöer kan de vara ett nöje att använda eftersom beteendet är förutsägbart och kretsantagandena är lätta att hålla intakta.

De lyser ofta i följande typer av kretsar när spänningssvängningar förblir blygsamma och välkontrollerade.

• Lågspänningsljudförförstärkare

• Sensorns främre ändar

• Litet gränssnitt på logisk nivå och ljusomkoppling

Där de blir obekväma är vilken nod som helst som kan se induktiv kick eller högre spänningsskenor om inte kretsen är avsiktligt fastklämd och verifierad.Om skyddsmetoden förmodligen är bra, tenderar den osäkerheten att dyka upp senare som sporadiska misslyckanden, vilket sällan är ett tillfredsställande resultat.

Där 2N5551 vanligtvis vinner på miljötolerans

2N5551 är vanligtvis den starkare kandidaten när kollektorn måste tolerera större spänningssvängningar, såsom analoga högspänningssteg, nivåförskjutning eller bryggning till högre spänningsdomäner.I dessa roller är det högre VCE-betyget ofta det som skiljer en design som känns stadig över kablagevariationer från en som bara beter sig bra under idealiska labbförhållanden.

• Analoga högspänningssteg

• Nivåförskjutning och högspänningsgränssnitt

• Noder exponerade för ledningsinducerade spikar eller bredare verkliga variationer

Hur man väljer en checklista som undviker de flesta dåliga byten

Urvalet går smidigare när det drivs av konkreta gränser istället för liknande märkning.Följande kontrollpunkter förvandlar ett flummigt byte till ett beslut som du kan försvara senare, även om kretsen beter sig olika mellan olika versioner.

• Worst-case VCE inklusive transienter

Beräkna eller mät den maximala VCE under normal drift, start/avstängning och händelser som är nästan fel utan att vara direkta fel (till exempel lastfrånkoppling).Om noden troligtvis är nära 45 V, blir en enhet av BC547-klassen ett val med högre risk om inte fastspänning bevisas med mätning.Om noden kan stiga långt utöver det, blir klassificeringen 2N5551 vanligtvis den mer förnuftiga baslinjen.

• Erforderlig kollektorström

Kontrollera både medelström och toppström under byte av flanker, kondensatorladdning, inrusning eller korta pulser.Många kretsar verkar bra på bänken eftersom topparna är korta, men upprepning kan fortfarande bygga upp värme och stress över tiden.Toppar som inte varar länge varar ofta tillräckligt länge för att ha betydelse termiskt när de inträffar tusentals eller miljoner gånger.

• Kontinuerlig och toppavledning i den riktiga förpackningen

Uppskatta värsta överlappning med P ≈ VCE × IC vid den tidpunkt då båda är höga.Kartlägg sedan det för att paketera termiska gränser och den verkliga brädmiljön.En TO-92-enhet på ett varmt, inneslutet kretskort avger i allmänhet värme mycket mindre effektivt än vad siffrorna i databladet antyder, särskilt utan generös kopparyta.

• Bandbredd, hastighet och stabilitetsbehov

I förstärkare och snabb omkoppling formar kapacitanser och förstärkning-bandbredd stabilitet och kantbeteende.En transistor som ser elektriskt tuffare ut kan fortfarande utlösa svängningar eller långsamma kanter om kretsen implicit avstämdes runt en annan kapacitansprofil.När stabiliteten är känslig är vågformsvalideringen vid den faktiska kretsnoden ofta mer tillförlitlig än att endast beroende på nominella bandbreddsspecifikationer för att förutsäga dynamiskt beteende.

När dessa fyra poster skrivs ner med reella siffror slutar beslutet vanligtvis att kännas subjektivt.De konstruktioner som åldras väl är de som behandlar transistorn inte som ett varubyte, utan som en del vars spänningsspänning, termiska förhållanden och transienta miljö interagerar och utvärderas tillsammans.

Slutsats

2N5551 är en pålitlig småsignaltransistor för kretsar som kräver högre spänningshantering och stabil långtidsdrift.I praktiska kretsar kommer dess användbarhet mindre från råförstärkning eller strömkapacitet och mer från spänningsmarginalen, förutsägbar drift och tolerans till verkliga transienta förhållanden som ofta uppstår under omkoppling, start, ledningsändringar och långvarig drift.Framgångsrik användning av enheten beror på konservativ spänning och termisk design, korrekt förspänning, kontrollerat kopplingsbeteende, transientskydd och noggrann uppmärksamhet på stiftkonfiguration och PCB-layout.När den tillämpas inom realistiska driftsgränser och stöds av goda stresshanteringsmetoder, ger 2N5551 tillförlitlig prestanda över analog förstärkning, switching, gränssnitt och signalhanteringsapplikationer med högre spänning.

Vanliga frågor [FAQ]

1. Varför föredras ofta 2N5551 framför vanliga småsignaltransistorer i högspänningskretsar?

2N5551 väljs ofta eftersom den ger högre kollektor-emitterspänningstolerans än många vanliga småsignal-BJT.Med en typisk VCEO runt 160 V kan den motstå transienta toppar, induktiv kast, startöverskott och högspänningsomkopplingsförhållanden som skulle pressa lågspänningstransistorer som 2N2222 eller BC547 till haveri.I praktiska konstruktioner minskar detta extra spänningsutrymme ofta intermittenta fel och förbättrar långsiktig stabilitet under verkliga driftsförhållanden.

2. Hur påverkar transienta spänningsspikar den långsiktiga tillförlitligheten i 2N5551-kretsar?

Transienta händelser bestämmer ofta transistorns tillförlitlighet mer än spänningsnivåer i konstant tillstånd.Induktiva belastningar, hot-plugging av kablar, ringsignaler orsakade av strökinduktans och kapacitans och växlingsöverskridning kan tillfälligt höja kollektorspänningen långt bortom den nominella matningsskenan.Även om den genomsnittliga driftspänningen verkar säker, kan upprepade transienta spänningar gradvis försämra transistorn genom lavineffekter, läckagetillväxt eller termisk trötthet.Snubbers, TVS-dioder, tillbakagångsskydd och konservativ nedstämpling används vanligtvis för att kontrollera transientenergi.

3. Varför är värmehantering särskilt viktig för 2N5551 i TO-92-förpackning?

Även om 2N5551 kan hantera måttliga spännings- och strömnivåer, har TO-92-paketet begränsad termisk avledningsförmåga.Värmeavlägsnande beror mycket på PCB-koppararea, luftflöde, blyledning och höljestemperatur.Även måttlig kollektorström kan ge betydande kopplingsuppvärmning i kombination med höga VCE-förhållanden.I verkliga system ackumuleras ofta termisk stress långsamt, vilket orsakar biasdrift, vinstinstabilitet eller långvarig tillförlitlighetsförsämring innan katastrofala fel inträffar.

4. Hur begränsar Miller-effekten högfrekvent prestanda i 2N5551 förstärkarsteg?

I common-emitter-förstärkarkonfigurationer multipliceras kollektor-baskapacitans (Cbc) med spänningsförstärkning genom Miller-effekten.Detta skapar en mycket större effektiv ingångskapacitans, vilket minskar bandbredden och saktar ner kantsvaret.När kollektorspänningssvängningen ökar, blir genomströmning och fasförskjutning mer märkbar, vilket ibland orsakar oscillation eller oväntad instabilitet.Kollektorimpedansreduktion, emitterdegenerering och kaskodkretsar används vanligtvis för att kontrollera dessa effekter i applikationer med högre frekvens.

5. Varför kan felaktig stiftidentifiering på 2N5551 skapa vilseledande felsökningssymptom?

En felkopplad 2N5551 kan fortfarande leda något eftersom omvänd aktiv drift och läckagevägar kan se ut som svag förstärkning.Detta kan skapa vilseledande symptom där kretsen nästan fungerar, vilket gör att felsökning fokuserar på förspänning eller stabilitet istället för felaktiga stiftanslutningar.När spänningen och strömmen ökar, kollapsar dock nedbrytningsmarginalen, läckaget ökar och den termiska spänningen ökar dramatiskt.Korrekt verifiering av sändar-, bas- och kollektororientering före montering förhindrar därför många svårdiagnostiserade fel.

6. Varför används emitterdegeneration ofta i 2N5551 analoga förstärkarkonstruktioner?

Emitterdegeneration introducerar lokal negativ återkoppling genom ett emittermotstånd.När kollektorströmmen stiger, stiger även emitterspänningen, vilket minskar effektiv bas-emitterdrift och stabiliserar driftspunkten.Detta förbättrar den termiska stabiliteten, minskar distorsion, minimerar känsligheten för transistorförstärkningsvariationer och skapar mer repeterbara prestanda över temperatur- och tillverkningsskillnader.I praktisk förstärkardesign skiljer emitterdegeneration ofta stabila produktionsfärdiga kretsar från prototyper som bara beter sig korrekt under idealiska förhållanden.

7. Vad orsakar långsam avstängning när 2N5551 är kraftigt mättad under byte?

Djup mättnad lagrar överskottsladdning inuti transistorns basområde.Innan transistorn kan stängas av helt måste denna lagrade laddning tas bort, vilket fördröjer kollektorströmavklingningen och ökar kopplingsförlusterna.Resultatet kan uppträda som mjuka kanter, fördröjningar av reläsläpp, LED-spökbilder eller överdriven uppvärmning vid högre växlingsfrekvenser.Forcerad beta-reduktion, bas-emitterurladdningsmotstånd och Baker-klämkretsar används vanligtvis för att förbättra växlingshastigheten och minska mättnadsförlusterna.

8. Varför överträffar 2N5551 ofta transistorer av BC547-klass i elektriskt bullriga miljöer?

Enheter i BC547-klassen är vanligtvis optimerade för lågspänningstillämpningar med små signaler och fungerar vanligtvis runt 45 V VCE-gränser.I bullriga miljöer med långa ledningar, induktiva belastningar eller högre spänningsskenor kan transienta spikar lätt närma sig eller överskrida dessa gränser.2N5551:s avsevärt högre spänningstolerans gör att den kan absorbera den verkliga elektriska påfrestningen mer bekvämt, vilket förbättrar tillförlitligheten i applikationer som nivåväxling, analoga högspänningssteg och industriella omkopplingskretsar.

9. Varför anses transistorförstärkning (β eller hFE) vara opålitlig som den huvudsakliga förspänningsgrunden?

Transistorförstärkning varierar med kollektorström, temperatur, tillverkningsprocess och enhetsparti.Konstruktioner som i hög grad förlitar sig på ett enda "typiskt" hFE-värde driver ofta, mättas inkonsekvent eller beter sig olika mellan enheter.Mer stabila kretsar använder istället resistornätverk, emitterdegenerering och återkoppling för att etablera driftspunkter oberoende av transistorförstärkningsvariation.Detta tillvägagångssätt förbättrar konsistensen under produktion, service och långvarig drift.

10. Hur balanserar 2N5551 praktisk enkelhet med högspänningskapacitet i verkliga konstruktioner?

2N5551 kombinerar relativt hög spänningstolerans med ett enkelt, billigt TO-92 genomgående hålpaket som förblir lätt att prototypera, löda, byta ut och felsöka.Detta gör den särskilt attraktiv för analoga steg, kopplingsnätverk, reparationsarbeten och eftermonteringsprojekt där den behöver pålitlig högspänningshantering utan att gå över till större eller mer komplexa transistorlösningar.Dess värde kommer ofta mindre från extrem prestanda och mer från att tillhandahålla stabilt, förlåtande beteende under ofullkomliga verkliga förhållanden.
