Keramiska kondensatorer MLCC-struktur, elektriskt beteende och tillförlitlighet

Keramiska kondensatorer är bland de mest använda komponenterna i modern elektronik eftersom de stöder filtrering, energilagring, signalstabilitet, frånkoppling och brusdämpning över många typer av kretsar.Deras beteende beror dock på mycket mer än det utskrivna kapacitansvärdet.Dielektrisk typ, paketstruktur, DC-förspänning, frekvens, temperatur, ESR, ESL, PCB-layout och mekanisk stress påverkar alla hur kondensatorn presterar under verkliga driftsförhållanden.Den här artikeln förklarar keramisk kondensatorkonstruktion, kapacitansbeteende, MLCC-arkitektur, urvalsparametrar, elektriska egenskaper och tillförlitlighetsproblem, samtidigt som de visar hur dessa faktorer påverkar verkliga kretsprestanda, stabilitet och långsiktig tillförlitlighet.

Katalog

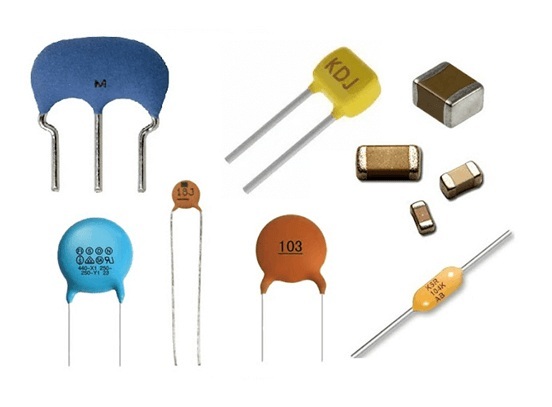

Orientering till keramiska kondensatorer

Keramiska kondensatorer, ofta kallade monolitiska kondensatorer, lagrar elektrisk laddning med hjälp av en keramisk dielektrikum och hjälper till att forma hur energin rör sig genom en krets.Deras popularitet inom modern elektronik tenderar att komma från en jordnära blandning av liten storlek, förutsägbar leveranstillgänglighet, kostnadseffektivitet, stabilt elektriskt beteende (när rätt dielektrikum väljs) och tillverkningsskala som gör dem lätta att köpa över många värden och höljesstorlekar.I det dagliga designarbetet beter de sig sällan som en enda "generisk del";de beter sig mer som en uppsättning kompromisser som dyker upp på olika sätt när kraven på frekvens, bias, temperatur, vibrationer och tillförlitlighet börjar öka.

Ett praktiskt sätt att förstå keramiska kondensatorer är att dela upp diskussionen i två linser: dielektriskt system och fysisk konstruktion.Den separationen kan kännas lite formell till en början, men den speglar hur överraskningar faktiskt dyker upp under validering, vissa är kemidrivna (dielektriskt beteende) och andra är geometridrivna (layout och parasiter).

Gruppering efter keramiskt dielektriskt system

Keramiska dielektrika grupperas efter prestandaklass baserat på egenskaper som frekvenssvar, temperaturdrift, förlust och hur nära den faktiska kapacitansen matchar det markerade värdet under verklig drift.

Låg förlust, högstabil dielektrik (ofta vald för högfrekvent precision)

Dessa dielektrika är designade kring stabil kapacitans kontra temperatur, låg dissipationsfaktor och impedansbeteende som förblir lättare att förutsäga när frekvensen stiger.När en krets är känslig för små parameterrörelser kan dessa delar kännas som en lättnad eftersom de minskar antalet skiftningsvariabler under avstämning.

Vanliga användningsfall (förvaras tillsammans för snabb skanning):

• RF-matchande nätverk

• Timing nätverk

• Filtersektioner

Inom RF-introduktion och filterverifiering sträcker sig ingenjörer ofta efter dessa dielektrika när en design visar "var kom den förändringen ifrån?"beteende.Det är inte så att de eliminerar all osäkerhet, men de tenderar att göra den återstående osäkerheten mer hänförlig till layout, koppling eller den aktiva enheten snarare än kondensatorn själv.

Dielektrik med hög kapacitans, allmänt (ofta vald för bulk-frånkoppling)

Dessa dielektrika är gynnade för att leverera mer kapacitans per volymenhet och vanligtvis sänka kostnaden per mikrofarad, vilket gör dem till en vanlig syn nära kraftstift och längs skenor som behöver lokal energilagring.Avvägningen är att kapacitansen kan röra sig med temperatur, DC-bias och åldrande, och förlusterna är ofta högre än i familjerna med hög stabilitet.

Vanliga användningsfall (förvaras tillsammans för snabb skanning):

• Förbikoppling vid IC-strömstift

• Bulkenergilagring på kraftskenor

Under hårdvaruupptagning är det ganska vanligt att se en skena som ser bra ut i en schematisk granskning men som visar sjunkande, brus eller övergående underskott när brädet är igång.En ofta bidragande orsak är att den effektiva kapacitansen under drift DC-förspänning är märkbart lägre än den nominella märkningen.Kapacitans behandlas ofta som ett värde som ändras med driftsförhållanden snarare än ett fast antal, vilket hjälper till att minska problem när faktiska mätningar skiljer sig från förväntade värden.

Gruppering efter fysisk konstruktion och formfaktor

Konstruktionen påverkar monteringsstilen, men den visar sig också på sätt som kan vara lätta att underskatta tidigt: parasitisk induktans, termiska banor, mekanisk robusthet och vilka ström-/frekvensregimer som delen tål graciöst.Det är här en layout som "ser rimlig ut" fortfarande kan producera en impedansprofil som känns envist annorlunda än vad BOM föreslår.

Skivkondensatorer

Skivkondensatorer är vanligtvis genomgående delar som används i allmänna kretsar, äldre utrustning och utvalda högspänningstillämpningar.Deras geometri kan vara till hjälp när avstånd och isoleringsavstånd driver designen mer än fotavtryckstätheten.I reparations-, underhålls- och eftermonteringsarbeten väljs ofta skivor för att de tål manuell montering och omarbetning utan större dramatik, och blyavståndet kan anpassas till äldre skivor som aldrig designats för moderna paket.

Vanliga användningsfall (förvaras tillsammans för snabb skanning):

• Genomgående kretsar för allmänna ändamål

• Reparationer av äldre utrustning

• Vissa högspänningslayouter där avstånd är en begränsning

Rörformade kondensatorer

Rörformade kondensatorer används när spänning, isolering eller mekaniska begränsningar gör plana kondensatorkonstruktioner olämpliga.Formfaktorn kan hjälpa till att hantera distributionen av elektriska fält, vilket blir mer än akademiskt när långvarig dielektrisk stress och isoleringsmarginaler är en del av tillförlitlighetsberättelsen.Långvarig användning i högspänningssystem visar vikten av fördelar med paketdesign för tillförlitlig drift.

Vanliga användningsfall (förvaras tillsammans för snabb skanning):

• Specialiserade industrimontage

• Högspänningsroller med isoleringsdrivna förpackningsbehov

Rektangulära (box-typ) keramiska kondensatorer

Rektangulära (box-typ) delar används när en robustare kropp, tydligare hanteringsegenskaper eller specifika monteringsbegränsningar passar monteringsprocessen bättre än mindre format.De kan förenkla inspektion och minska hanteringsskador, särskilt där produktionslinjen är optimerad för delar som är lättare att greppa, orientera och visuellt verifiera.

Vanliga användningsfall (förvaras tillsammans för snabb skanning):

• Byggnader som drar nytta av en mer robust, lätthanterlig kropp

• Enheter med monterings- eller inspektionsbegränsningar som gynnar större konturer

Chip Multilayer Ceramic Capacitors (MLCC)

Chip MLCC dominerar modern elektronik till stor del för att de passar automatiserad montering, erbjuder tät kapacitans i små fotavtryck och kommer i ett enormt utbud av värden och spänningsklasser.Deras flerskiktskonstruktion möjliggör den densiteten, samtidigt som de ger verkliga begränsningar som känslighet för PCB-flex och monteringslägeseffekter på effektiv impedans.Kretstestning visar ofta att komponentplacering kan påverka prestanda lika mycket som kapacitansvärdet.En mindre kondensator placerad nära lasten kan prestera bättre än en större kondensator placerad längre bort på grund av lägre slinginduktans.

Vanliga användningsfall (förvaras tillsammans för snabb skanning):

• Digital frånkoppling med hög densitet

• Förbikoppling av SMD för allmänt bruk

• Blandade signaltavlor där placering och parasiter dominerar utfallet

Genomströmningskondensatorer

Genomströmningskondensatorer dämpar brus genom att leda en ledare genom kondensatorkroppen, vilket tenderar att förbättra högfrekvensfiltrering och EMI-undertryckning jämfört med att helt enkelt sprinkla fler standard bypass-kondensatorer inuti höljet.De används ofta där det är mest sannolikt att brus passerar en gräns, och de kan få EMI-felsökning att kännas mer deterministisk eftersom filtreringsåtgärden är förankrad i gränssnittet snarare än fördelad över hela linjen.

Vanliga användningsfall (förvaras tillsammans för snabb skanning):

• Inneslutningsgränser

• Anslutningsgränssnitt

• Strömingångspunkter

EMI-felsökning visar ofta bättre resultat när genomströmningskomponenter placeras vid brusutgångar istället för att lägga till standardkondensatorer djupare i kretsen, särskilt när kabelemissioner eller gränskoppling orsakar störningen.

Orsaker Keramiska kondensatorer Se Bred Adoption

Keramiska kondensatorer används över precisionsanalog, RF, digital frånkoppling och EMI-kontroll eftersom de tillgängliga varianterna spänner över ett brett spektrum av elektriskt beteende och mekanisk förpackning.En mer tillförlitlig valvana är att välja baserat på de driftsförhållanden som faktiskt kommer att dominera prestanda, frekvensinnehåll, applicerad DC-bias, temperaturområde, mekanisk stress och tillförlitlighetsförväntningar, snarare än att behandla den nominella kapacitansmarkeringen som hela historien.Den här inramningen gör ofta att designbeslut känns mindre tvetydiga: istället för att diskutera "Vilket värde ska jag välja?", får många team bättre resultat genom att fråga "Vilket beteende förblir acceptabelt när de verkliga påfrestningarna i applikationen tillämpas?"

Kapacitans och kondensatorbeteende

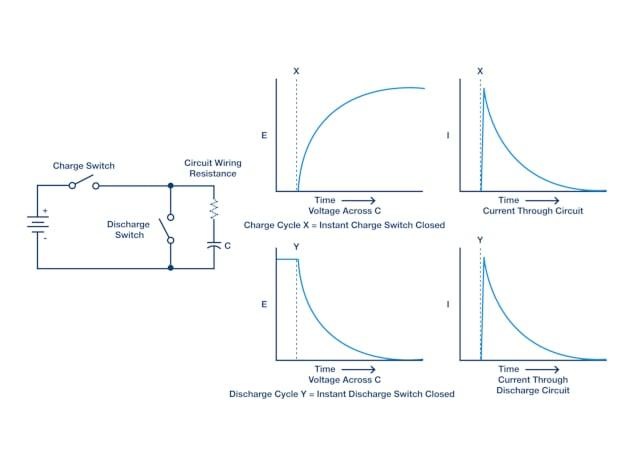

Hur kondensatorer lagrar och frigör energi

Vad en kondensator är fysiskt (och vad det innebär)

En kondensator är byggd av två ledande ytor åtskilda av ett isolerande skikt som kallas dielektrikum.

När en spänning appliceras tränger sig elektroner på en ledare samtidigt som de dras bort från den andra, vilket skapar lika och motsatt laddning på de två sidorna.

Dielektrikumet bär normalt inte ledningsström, men det stödjer det elektriska fältet som upprätthåller laddningsseparationen.

Varför "lagrad laddning" vanligtvis är mindre användbar än "lagrad fältenergi"

I det dagliga kretsarbetet är den mer användbara linsen att kondensatorn håller energi i sitt elektriska fält snarare än att bara "hålla laddning".

Lagrad energi kan frigöras snabbt, vilket gör kondensatorer användbara i kretsar som behöver en snabb lokal tillförsel av ström.

Puls leverans;stabilisering av utbudet;signalkoppling.

Vad som dyker upp vid verklig felsökning

Ett mönster som kan vara förvånansvärt frustrerande i labbet är en krets som ser stabil ut vid steady state men snubblar under plötsliga belastningssteg.

Att placera en lämpligt vald kondensator nära belastningen lugnar ofta det transienta beteendet, eftersom det kan generera eller sänka ström snabbare än den uppströms matningsvägen (regulatorslinga, ledningsresistans och distributionsinduktans) kan reagera.

De frekvensberoende beteendeingenjörerna slutar lita på

Kondensatorer motsätter sig snabba spänningsförändringar, vilket är anledningen till att de vanligtvis används för att jämna ut rippel på kraftskenor och för att minska ledningsbrus.

Vid högre frekvenser och högre krusningsströmmar börjar icke-idealiskt beteende kännas mycket påtagligt: ​​delens förluster och bly/strukturinduktans kan dominera vad du trodde att du köpte.

Ekvivalent serieresistans (ESR);ekvivalent serieinduktans (ESL).

Hur urvalsbeslut tenderar att fattas i fungerande produkter

I många konstruktioner är det nominella kapacitansvärdet bara en del av historien, och ibland är det inte den del som orsakar den mest sena omarbetningen.

Delar väljs baserat på huruvida ESR, ESL och temperaturbeteende matchar pulsströmmen, frekvensområdet och driftsmiljön för kretsen.

Kapacitansekvationer och praktiska sätt att öka kapacitansen

Den grundläggande definitionen (användbar, men sällan slutet på diskussionen)

Kapacitans är förhållandet mellan lagrad laddning och pålagd spänning:

C = Q/V

Enheten är farad (F).

Modellen med parallella plattor och vad den lär ut

För en idealisk kondensator med parallella plattor, drivs kapacitansen huvudsakligen av geometri och det dielektriska materialet:

C = ε0 εr (S/d)

ε0 ≈ 8,854 × 10⁻¹2 F/m är permittiviteten för fritt utrymme;εr är dielektrikets relativa permittivitet;S är effektiv plåtöverlappningsarea;d är plattseparation.

Varför delar med hög kapacitans ser ut som de gör

Detta förhållande förklarar varför många komponenter med "hög kapacitans" är konstruerade för att skapa mycket stor effektiv yta och mycket liten effektiv separation.

Valsade folier;flerskikts keramiska staplar.

En fältverklighet som kan överraska även erfarna lag

En återkommande lektion i levererad hårdvara är att en större kapacitans på ett datablad inte garanterar bättre beteende i den sammansatta produkten.

Effektiv kapacitans kan sjunka under DC-förspänning, temperatur och frekvens, ibland tillräckligt för att spåra ur marginaler, särskilt med vissa keramiska dielektriska klasser.

Praktiska, kontrollerade metoder för att öka kapacitansen

• Välj ett dielektrikum med högre εr och validera det sedan under verkliga förhållanden

Material med högre εr kan höja kapacitansen avsevärt, men vissa dielektrika visar uttalad förlust under DC-förspänning, temperaturdrift och åldrande.

I krävande miljöer kan det kännas bekvämare (och mindre riskabelt) att acceptera något lägre nominell kapacitans i utbyte mot en dielektrikum som förblir förutsägbar över driftsområdet.

• Öka den effektiva plattarean S genom inre struktur, inte bara förpackningsstorleken

Flerskiktskonstruktioner ökar "arean" genom att stapla många lager inom samma fotavtryck, vilket ofta ger mer användbar kapacitans än att bara flytta till en fysiskt större enkelstrukturdel.

När kortutrymmet är trångt kan användning av flera kondensatorer parallellt höja den effektiva kapacitansen och även minska ESR, vilket tenderar att förbättra rippelhanteringen och transientresponsen på ett sätt som du kan mäta omedelbart.

Flera kondensatorer parallellt;lägre ESR;förbättrad transient respons;förbättrad rippelhantering.

• Minska plattavståndet d samtidigt som tillförlitligheten hålls synlig

En minskning av d ökar kapacitansen, men det kan också minska genombrottsspänningsmarginalen och öka risken för läckage, särskilt under förorening, fuktighet eller långvarig stress vid hög temperatur.

I produkter med lång livslängd lönar sig ofta konservativa avståndsval – eller att välja en del med bekväm spänningsmarginal – genom att undvika långsam nedbrytning och intermittenta fel som är notoriskt svåra att orsaka efter montering.

Ett designperspektiv som tenderar att ge stabilare resultat

Maximering av kapacitans fungerar sällan bra som en enparameters push;resultatet beror vanligtvis på hur kapacitansen interagerar med ESR/ESL, spänningsklassning, förspänningsbeteende, livslängd och fysisk placering.

En kombinationsstrategi beter sig ofta lugnare i verkliga system: en större bulkkondensator för lågfrekvent energi plus mindre låginduktanskondensatorer placerade nära känsliga belastningar kan ge bättre stabilitet än att förlita sig på en stor komponent.

Bulkkondensator för lågfrekvent energi;mindre låginduktanskondensatorer nära kritiska belastningar;placeringsdrivna stabilitetsförbättringar.

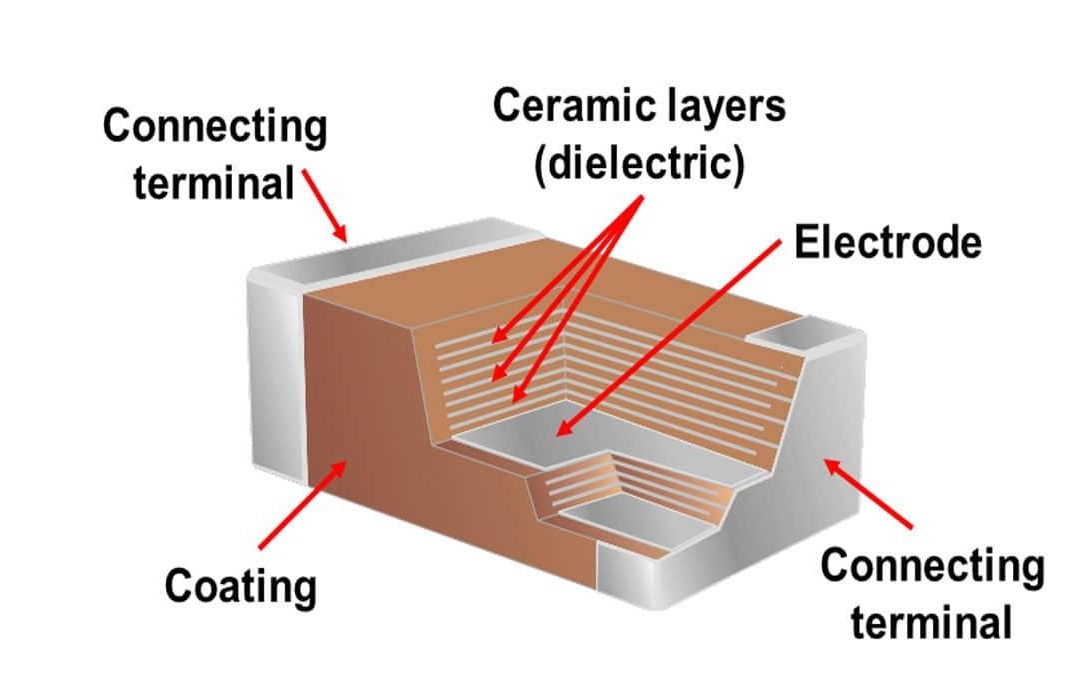

MLCC Keramisk kondensatorarkitektur

Multi-Layer Ceramic Capacitors (MLCC) förlitar sig på en monolitisk laminerad konstruktion för att leverera hög kapacitans inuti ett mycket litet paket.Den inre kroppen skapas genom att upprepade gånger stapla extremt tunna keramiska dielektriska skivor med metallelektrodskikt placerade mellan dem i ett alternerande mönster.Elektrodmönstret är arrangerat så att vartannat elektrodlager dirigeras till ena änden av chipet, medan de återstående lagren dirigeras till den motsatta änden.Efter stapling pressas sammansättningen till ett kompakt "grönt" block, där inriktning, skiktlikformighet och renhet tyst formar hur delen kommer att bete sig senare.Stapeln sambränns sedan vid hög temperatur, under vilken keramiken förtätas och elektrodnätverket blir låst till en enda stel struktur.

När avfyrningen är klar, bildas avslutningar på båda ändarna för att ansluta de nedgrävda elektroduppsättningarna till omvärlden, vilket ger korta interna strömbanor och låg parasitisk induktans som ofta uppskattas vid höghastighetsavkoppling.

Layered Stack: Hur kapacitansen är byggd med area, inte fotavtryck

Varje dielektrisk-och-elektrodpar beter sig som en kondensator med parallella plattor, och den totala kapacitansen ökar när fler aktiva lager läggs till.

Detta tillvägagångssätt ökar den effektiva plåtarean genom skiktning, snarare än att utöka komponentens längd och bredd, vilket är anledningen till att MLCC:er passar bekvämt där brädutrymmet känns trångt.

I praktiken kan det kännas som en balanseringsövning att eftersträva fler lager och tunnare dielektrikum: det elektriska målet är tydligt, men toleransen för defekter och variationer tenderar att minska när geometrierna blir mer aggressiva.

Det slutar med att många team behandlar "maximal kapacitans i minsta lilla fall" som ett mål som förfinas av kvalifikationsdata, felhistorik och vad de är villiga att felsöka senare i labbet.

Dielektrisk tjocklek och fältspänning: Den tysta kostnaden för att bli tunnare

Att minska den dielektriska tjockleken ökar kapacitansen, men det ökar också det elektriska fältets intensitet vid samma pålagda spänning.

Högre fältstress kan påskynda åldrandebeteende och minska utrymmet under transienter, särskilt när skenan då och då ser översvängning eller ringsignal.

Under monteringstestning och validering reduceras ofta driftspänningen eller mindre aggressiva paketstorlekar väljs för noder med spänningsspikar, eftersom det är viktigare att förhindra sällsynta fel än att spara en liten mängd kortutrymme.

Elektrodkontinuitet och kantgeometri: där subtila layoutval dyker upp senare

Interna elektroder måste förbli kontinuerliga där det är avsett, och det alternerande anslutningsschemat måste förbli konsekvent lager till lager för att undvika förlust av aktivt område.

Elektrodöverlappning bestämmer den effektiva kapacitansregionen, medan elektrodkanter och dielektriska marginaler påverkar lokal fältkoncentration.

Små geometriska skillnader kan förskjuta spänningsfördelningen, som ofta blir synlig vid högspännings-, hög luftfuktighets- eller långtidsförspänningstestning.

Detta hjälper till att förklara en välbekant frustration i kvalificeringsarbete: två MLCC med samma nominella kapacitans och spänningsklassning kan fortfarande separera märkbart när de utsätts för samma stressprofil.

Sameldning och monolitisk integritet: hur sintring formar slutresultatet

Sintring gör mer än att sammanfoga lager;den ställer in keramikens kornstruktur, densitet och kvarvarande porositet.Den definierar också kvaliteten på gränssnittet mellan dielektrisk och elektrod, inklusive hur väl materialen binder och hur konsekvent gränssnittet formas över tusentals lager.Dessa mikrostrukturella resultat påverkar isoleringsresistans, dielektrisk förlust och mekanisk styrka på sätt som ofta känns "inbakade" när eldningen är klar.

MLCCs elektriska beteende bildas till stor del under bränningsprocessen, eftersom senare tester endast kan klassificera resultaten som produceras av ugnsförhållanden.

Elektrodkontaktkvalitet, diffusionsbeteende och gränsytans renhet påverkar ESR, läckage och långtidsstabilitet.När produktionsproblem återkommer landar grundorsaken ofta i subtil gränssnittsvariabilitet snarare än en uppenbar dimensionell miss, vilket kan vara irriterande eftersom delen ser korrekt ut men beter sig annorlunda.Den verkligheten driver stramare processkontroller och mer disciplinerad inkommande inspektion för byggen med hög tillförlitlighet, särskilt när fältåtervändningar är politiskt och ekonomiskt smärtsamma.

Externa avslutningar: Elektrisk anslutning och mekanisk belastningshantering

Externa anslutningar ansluter de interna elektroduppsättningarna till PCB och slutför den elektriska vägen från den nedgrävda stapeln till lödfogarna.Avslutningsmaterial och plätering är valda för att stödja lödbarhet och korrosionsbeständighet samtidigt som de ger viss mekanisk följsamhet.Eftersom den keramiska kroppen är styv och kretskortet kan böjas, slutar termineringsområdet med att bära en oproportionerligt stor del av mekanisk belastning under termisk cykling och böjning av brädan.

För många team blir valet av uppsägning en del av tillförlitlighetssamtalet snarare än en mindre förpackningsdetalj.

Termineringssystem och flexbeteende i verkliga sammansättningar

Moderna avslutningsstaplar kan innehålla mer eftergivliga lager utformade för att minska spänningsöverföringen in i den keramiska kroppen.

Detta blir särskilt relevant i täta layouter, långa brädor och tillverkningssteg som framkallar böjning, såsom avpaneler eller införande av kontaktdon.

Fältdata och rivningserfarenhet pekar ofta på mekaniskt initierad skada som ett vanligt felorsak, så det utvärderar termineringsstilen tillsammans med dielektrisk klass istället för att behandla det som en eftertanke.

Dielektriska kompositioner: Matcha prestandabeteende till användningsfallet

MLCC-dielektrik är formulerad för att betona olika prestandaprofiler, och handelsutrymmet är sällan subtilt när driftsförhållandena är realistiska.Vissa formuleringar fokuserar på att maximera kapacitansdensiteten, medan andra betonar stabilitet över temperatur, DC-bias och tid.Urval tenderar att fungera bäst när det utgår från systemets verkliga krav: frånkoppling kan gynna laddningslagring per volym, medan timing och filtrering kan gynna förutsägbarhet och lägre drift.

Kapacitansdensitet vs. stabilitet

Dielektrik med hög kapacitans visar ofta ett starkare beroende av DC-förspänning och temperatur, vilket kan överraska konstruktioner som antar att namnskyltens värde är vad kretsen tar emot.Mer stabila dielektrika ger vanligtvis lägre kapacitans per volym, men deras beteende tenderar att vara lättare att binda över driftshörnen.

En praktisk metod är att bestämma om kretsen behöver snäv kapacitansnoggrannhet eller helt enkelt tillräckligt effektiv kapacitans under verklig förspänning och temperatur, och sedan välja den dielektriska familjen som överensstämmer med den förväntningen.

Vanliga beteendeskillnader Ingenjörer spårar vanligtvis separat:

• DC-förspänningsberoende (kapacitansfall under applicerad DC-spänning)
• Temperaturkoefficient (kapacitansändring över driftsområdet)
• Åldringshastighet (kapacitansdrift över tid)
• Förlustegenskaper (förlustfaktor och frekvensbeteende)

Kärnperspektiv: MLCC-struktur som en hanterad uppsättning avvägningar

MLCC sammanfattas ofta som "fler lager ger mer kapacitans", men det dagliga designarbetet tenderar att kretsa kring att hantera konkurrerande begränsningar.Antal lager, dielektrisk tjocklek, elektrodgeometri, avfyringsresultat och avslutningsdesign samverkar för att bestämma det levererade resultatet i kretsen.Vad som i slutändan spelar roll i fältet är inte bara nominell kapacitans, utan kapacitans under förspänning, förluster över frekvens, tolerans mot mekanisk påkänning och stabilitet över tid.Att behandla MLCC som en konstruerad struktur snarare än en enda databladspost leder vanligtvis till smidigare kvalificeringscykler och färre obehagliga upptäckter efter lanseringen.

Parametrar för val av keramiska kondensatorer

Kapacitansenheter, verkliga värdeskalor och snabba omvandlingar

Kapacitans skrivs vanligtvis i pF, nF och µF, till stor del eftersom 1 F är långt bortom vad de flesta PCB-nivådesigner någonsin placerar vid en enda nod (1 F = 1 000 000 µF).I rutinmässiga schematiska granskningar och BOM-kontroller tenderar enhetsmedvetenhet att avgöra om en design känns ren och förutsägbar eller i tysthet ackumulerar undvikbar risk, särskilt när artikelnummer skiljer sig endast med ett suffix.

Felläsningar inträffar ofta när ett värde "ser rätt ut" men enheten är avstängd med tre eller sex storleksordningar, och det kan leda till kort som beter sig konstigt även om det utskrivna värdet verkar rimligt vid en blick.Team som bygger en vana att snabbt konvertera spenderar vanligtvis mindre tid på att felsöka "mysteriskt" brus och mindre tid på att sortera ut inköpsretur.

Vanliga relationer:

• 1 µF = 1 000 nF = 1 000 000 pF
• 1 nF = 1000 pF

En vanlig designstrategi under tidig placering är att associera:

• pF: signalväg och RF-trimningsområden
• nF: högfrekvensbypass och lokala HF-undertryckningsområden
• µF: lokal energilagring och stödområden för lägre frekvenser

Som sagt, det är lätt att bli alltför bekväm med mönstret "typiskt värde".Det mer tillförlitliga sättet att bekräfta ett värde är att kontrollera vilken impedans kondensatorn (och dess monteringsinduktans) kommer att presentera över frekvensbandet som kretsen faktiskt exciterar, snarare än att lita på det som känns standard på papper.

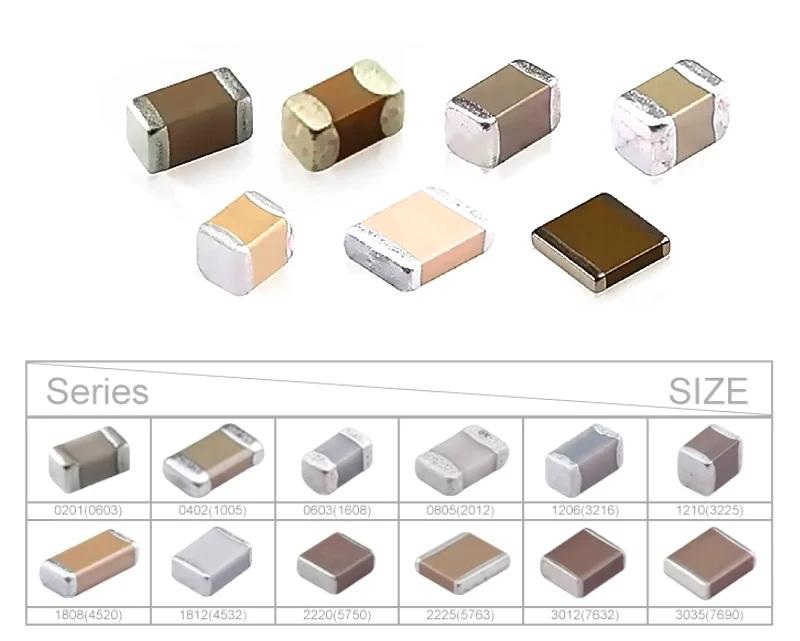

Kapacitansintervall, paketbegränsad tillgänglighet och tillförlitlighetsspänningar

I kataloger täcker keramiska kondensatorer ungefär 0,5 pF upp till cirka 100 µF, men de värden som verkligen är köpbara och stabila i produktionen formas av förpackningsstorlek, dielektriskt system och spänningsklass.Även när två delar delar samma nominella kapacitans, kan förflyttning mellan paket förändra hur de beter sig i kretsen eftersom geometri och dielektrisk formulering påverkar DC-biasförlust, ESR/ESL och känslighet för mekanisk skada.

Det som ofta förvånar människor, särskilt under en första layout med hög densitet, är hur snabbt "nominell kapacitans" slutar likna "in-kretskapacitans" när DC-förspänning och temperatur är närvarande.En bräda som verkar lugn på bänken vid låg stress kan glida in i marginellt beteende efter att kondensatorn sitter nära driftspänning, värms upp från grannar eller upplever flex under depanelisering eller kapslingsmontering.

Exempel som visar handelsutrymmet utan att själva berätta hela historien:

• 0402: ibland tillgänglig runt 10 µF / 10 V i vissa serier
• 0805: ibland tillgänglig runt 47 µF i vissa spänningsklasser

Hög kapacitans i ett litet paket kan orsaka problem som större kapacitansfall under DC-förspänning, högre temperaturkänslighet i många klass II-dielektriker och högre risk för flexsprickor.Resultatet är att "det passar värdet" fortfarande kan låta kretsen fungera som om värdet vore mycket mindre.

Ett jämnare urvalsflöde är att utgå från hur noden måste bete sig elektriskt och sedan arbeta utåt till delar som kan hålla det beteendet under verkliga förhållanden:

• Målimpedans kontra frekvens
• Tillåten rippel vid belastningspunkten
• Transient strömform och varaktighet
• Förväntad DC-förspänning och temperaturområde
• Mekanisk miljö (board flex, monteringshantering)

När kortutrymmet är begränsat delas kapacitansen ofta över flera medelvärde MLCC istället för att använda en mycket högvärdig del nära gränsen för paketstorleken.Denna metod förbättrar strömdelningen, minskar effekten av en sprucken komponent och gör impedanskontrollen enklare.

Märkspänning, nedstämplingsvanor och konsekvenser för storlek/kapacitans

Spänningsvärden för keramiska kondensatorer går ofta från cirka 2,5 V upp till kV-området (cirka 3 kV) beroende på konstruktion.Högre spänningskapacitet innebär i allmänhet tjockare dielektrikum och större inre avstånd, vilket tenderar att öka storleken eller begränsa den maximala kapacitansen som kan uppnås i ett givet fotavtryck.

En vanlig driftriktlinje är att hålla arbetsspänningen under ungefär 70 % av märkspänningen.Detta tillvägagångssätt hjälper till att förbättra tillförlitligheten på lång sikt, minskar DC-bias kapacitansförluster i många klass II-kondensatorer och ger bättre skydd mot transienter och ringningar som kanske inte förekommer i grundläggande steady-state-beräkningar.

På riktiga kraftskenor kan kort överskjutning vara tillräckligt stor för att bryta mot "enbart nominellt" tänkande.Så klassificeringsvalet landar vanligtvis närmare värsta tänkbara toppar (inklusive start, hot-plugg, belastningsdumpekvivalenter eller styrslinga översvängning) än den utskrivna matningsspänningen.

Det finns också en subtil handel som erfarna granskare kommer att diskutera: att välja en högre spänningsklassning än det absoluta minimum kan ibland förbättra den effektiva kapacitansen vid den faktiska driftspänningen eftersom dielektrikumet är mindre stressat.Samtidigt kan det valet driva designen till ett större paket eller en dyrare serie.Det mest tillfredsställande resultatet tenderar att vara det som ger den nödvändiga effektiva kapacitansen under bias med rimlig storlek och köpstabilitet, snarare än att jaga den högsta betyg på hyllan.

Dielektriska alternativ, temperaturbeteende och kontroll av "effektiv kapacitans".

Keramiska kondensatorer är vanligtvis grupperade i klass I (hög stabilitet) och klass II (hög volymetrisk effektivitet med mer variation).Klass I-dielektrik som C0G/NP0 uppvisar vanligtvis utmärkt temperaturstabilitet, låga förluster och mycket litet spänningsberoende, vilket stämmer väl överens med precisionsfilter, timingnätverk och RF-arbete där förutsägbarheten känns oförhandlingsbar under inställningen.

Klass II-dielektrik som X7R, X5R och Y5V levererar mycket högre kapacitans per volym och används ofta för frånkoppling och bulkbypass.Handlingen är att deras kapacitans kan skifta med temperatur, applicerad likspänning och åldrande.Om detta beteende ignoreras kan kretsen sluta fungera som om den har en annan stycklista än den som godkändes.

Vanliga exempel i klass I och klass II:

• Klass I: C0G/NP0
• Klass II: X7R, X5R, Y5V

Bland de populära klass II-alternativen väljs X7R ofta för kraftavkoppling eftersom den tenderar att hålla kapacitansen över ett bredare temperaturområde än X5R, medan Y5V är känt för branta kapacitansförluster under temperatur och förspänning och hålls ofta för roller där variationen är tolerabel.Många överraskningar i sent skede undviks genom att behandla "nominell kapacitans" som en etikett och validera "effektiv kapacitans" vid den verkliga DC-förspänningen och temperaturen.När det valideringssteget hoppas över är det inte ovanligt att upptäcka att en "10 µF" del beter sig som bara några µF i kretsen, och det kan visa sig som högre rippel, mer sjunkande vid snabba belastningar eller smalare kontrollslingakomfort.

I praktiken byggs en stycklista som beter sig konsekvent från prototyp till produktion ofta med avsiktlig blandning: klass I-delar där förutsägbart beteende minskar trimning och omarbetning, och klass II-delar där densitet och kostnad hjälper layouten att stänga, samtidigt som det tillåter tillräckligt med marginal för att absorbera bias och temperatureffekter utan att förvandla validering till en brandstrid.

Teknisk beteendeprofil för keramiska kondensatorer

Kretsmodeller (icke-idealiskt beteende i faktiska byggnader)

Keramiska kondensatorer uppvisar inte "endast kapacitans" när de väl kommer in i en riktig PCB-miljö.En arbetsmodell kombinerar typiskt en idealisk kondensator med ekvivalent serieinduktans (ESL) och ekvivalent serieresistans (ESR), plus en finit isolationsresistans (IR) placerad parallellt.I praktiken avgör dessa parasiter om delen tystar en räls eller slutar med att delta i bullerproblemet.Det kan vara frustrerande att se en eftertänksamt utvald kondensator missa sitt mål eftersom ett längre än väntat via-par, ett sträckt spår eller en breddad strömslinga effektivt höjer ESL och förskjuter impedansminimum från de frekvenser som designen försökte lugna ner.En stadigare designvana är att behandla kondensatorn som en frekvensformad komponent vars beteende bestäms gemensamt av enhetens fysik och monteringsgeometrin.

Praktiska konsekvenser av ESL, ESR och IR

ESL formar den övre frekvensgränsen där delen övergår från kapacitivt beteende och börjar se induktiv ut.

ESR formar förlust och dämpning;beroende på nätverket kan det antingen mjuka upp resonanser eller, när de är extremt låga, tillåta skarpare toppar som känns "rena" på papper men taggiga på en impedansplot.

IR formar laddningsbevarande och bias stabilitet över tid;keramik klarar sig ofta bra här, men den ändliga läckagevägen dyker fortfarande upp i situationer med hög impedans och långa håll.

ESL / ESR / IR Sammanfattning (grupperad):

• ESL: högfrekvent övergång och induktivt övertagande
• ESR: dämpning, rippelförlust och resonanstoppskärpa
• IR: läckageväg som påverkar hållbeteendet och förspänningsstabiliteten

Impedans och resonans (hur frekvensen bestämmer prestanda under användning)

En keramisk kondensators impedans rör sig väsentligt med frekvensen.Vid lägre frekvenser domineras impedansen av kapacitiv reaktans och sjunker när frekvensen stiger.Kurvan når en självresonansfrekvens (SRF) där kapacitiv och induktiv reaktans blir lika och upphäver varandra, vilket skapar den lägsta impedanspunkten nära det frekvensområde som är avsett för brusreducering.Tidigare SRF beter sig samma komponent allt mer induktivt och impedansen stiger igen, vilket kan kännas kontraintuitivt under felsökning eftersom en "decoupler" kan börja mata brus genom nätverket på just de frekvenser som jagas.Ett mer pålitligt urvalssätt är att utgå från det uppmätta eller förväntade brusspektrumet och sedan välja kondensatorvärden, höljesstorlekar och placeringar som anpassar SRF-beteendet till det spektrumet snarare än att satsa på ett enda nominellt kapacitanstal.

Användning av resonans på designnivå

Bredbandsavkoppling gynnas vanligtvis av att fördela kapacitans över flera värden och paket så att deras SRF:er sprids ut istället för att hopa sig.Placering och monteringsgeometri flyttar direkt det effektiva SRF-beteendet, så fysisk närhet till den avsedda ström-/jordslingan ändrar utfall även när BOM förblir densamma.I vissa nätverk kan att lägga till förlust med avsikt (genom en något högre ESR-del eller ett litet seriemotstånd) göra impedanskurvan lugnare och lättare att leva med än att bara stapla mer kapacitans.

Resonanstaktik (grupperad):

• Stagger SRF:er med flera värden och fodralstorlekar
• Minska monteringsinduktansen genom tät placering och korta öglor
• Lägg till avsiktlig dämpning när toppar eller antiresonans uppträder

ESR vs. Frequency (förlustmekanismer som kan stabilisera eller destabilisera)

ESR är inte ett fast nummer;den skiftar med frekvens, dielektrisk formulering, elektrodgeometri och temperatur.Vid växling av strömförsörjning påverkar ESR rippel och interagerar med slingstabilitet på sätt som tenderar att dyka upp under validering i ett sent skede, när ett byte av en kondensator oväntat kan ändra utgångsimpedansformen.Många team lär sig, ibland på den hårda vägen, att "lägsta ESR tillgängligt" kan slå tillbaka: extremt låg ESR kan fördjupa impedansminima samtidigt som det producerar antiresonanstoppar när flera kondensatorer kopplas genom planinduktans.Å andra sidan, för mycket ESR höjer rippel och uppvärmning.Ett praktiskt mål är en impedansprofil som förblir förutsägbar över driftsförhållanden, även om det innebär att man accepterar en viss förlust där det får nätverket att uppträda lugnare.

Att tänka på att byta regulator

Rippelbeteende beror på ESR vid kopplingsfrekvensen och dess övertoner, så samma kondensator kan se bra ut i DC-mätningar men ändå underprestera under rippelström.Stabilitetsmarginaler kan skifta eftersom utgångsnätverkets impedansform påverkar slingresponsen, särskilt när en regulatordesign implicit förväntar sig ett visst ESR-område.Termiskt beteende följer avledning (I²R), och små förpackningar kan värmas upp märkbart under krusningsström, vilket kan kännas förvånande under uppfostran när de elektriska siffrorna såg blygsamma ut.

Regulator-vändande effekter (grupperade):

• Ripple: ESR-bidrag vid switchton och övertoner
• Stabilitet: impedans-form interaktion med reglerslingan
• Termisk: I²R uppvärmning och tillförlitlighet påverkan under rippelström

Precisionsnivåer (tolerans är en utgångspunkt, inte hela historien)

Keramiska kondensatorer beter sig i allmänhet inte med motståndsliknande precision.Vanliga toleransgrader inkluderar ±5 %, ±10 % och ±20 %, med vad som är realistiskt tillgängligt beroende på värde, höljesstorlek och dielektriska system.Även när den utskrivna toleransen ser betryggande ut, formas den "effektiva kapacitansen" i kretsen ytterligare av temperatur, DC-bias, åldring (för vissa dielektrika) och den mätfrekvens som används för att karakterisera den.För kretsar där kapacitansvärdet direkt påverkar beteendet är det ofta mer känslomässigt betryggande, och tekniskt säkrare, att behandla namnskyltstoleransen som ett sorteringsfönster och sedan bekräfta den effektiva kapacitansen under de faktiska likspännings-, temperatur- och frekvensförhållandena som kretsen kommer att uppleva.

Där tolerans driver observerbart systembeteende

Små kapacitansförskjutningar kan översättas till mycket märkbar timingdrift i RC-fördröjningar och oscillatorer, vilket tenderar att vara det första platsen som lag känner av smärtan.I analoga filter kan hörnfrekvensrörelser visa sig som försämrad bandbredd, fasrespons eller brusformning som inte längre motsvarar förväntningarna.Vid avkänning och laddningsbaserad mätning kan kapacitansförändringar likna offset eller brus, vilket gör att kalibreringen känns instabil även när själva sensorn är bra.

Toleranskänsliga applikationer (grupperade):

• RC-timing och oscillatorer: frekvens/fördröjningsfel från små skift
• Analog filtrering: hörndrift och signalformande avvikelse
• Laddningsbaserad avkänning: uppenbart brus/offset och kalibreringsdrift

Temperatur- och DC-biaseffekter (vanliga källor för kapacitanskrympning)

Kapacitansstabilitet är starkt knuten till dielektrisk klass.Keramik med hög permittivitet som X5R och X7R levererar hög kapacitans i liten volym, men deras effektiva kapacitans faller ofta under DC-bias, ibland i en mängd som fångar teamen på osäkerhet under den första uppstarten.Det är ett välbekant obehag: en "10 µF"-kondensator kan bete sig mycket mindre vid driftspänning, ändra regulatorns dynamik och trycka rippel högre än simuleringar som förutspåtts om biasberoende inte modellerades.Temperaturskiftningar modulerar kapacitansen ytterligare, och det kombinerade temperatur-plus-bias beteendet kan dominera vad kretsen faktiskt upplever.Ett urvalsarbetsflöde som tenderar att åldras väl är att utvärdera kapacitansen vid den avsedda DC-spänningen, temperaturintervallet och frekvensbandet – och sedan avgöra om det återstående utrymmet överensstämmer med designens komfortnivå.

Praktisk vägledning för X5R/X7R

Att förlita sig på märkskyltens kapacitans vid arbetsspänning leder ofta till optimistiska resultat, så leverantörens DC-förspänningskurvor eller direktmätning ger vanligtvis en lugnare teknisk väg.Ökad spänningsklassning kan minska DC-biasförlusten, även om det kan handlas mot storlek och kostnad på ett sätt som inköp och layout kommer att märka.När kapacitansstabilitet är designpreferensen, väljs ofta dielektrika med lägre permittivitet, såsom C0G/NP0, även om den uppnåbara kapacitansen per volym är lägre.

X5R/X7R urvalsrörelser (grupperade):

• Använd förspänningskurvor eller mätningar vid driftspänning
• Överväg högre spänningsklassning för att minska förspänningsförluster (med avvägningar mellan storlek och kostnad)
• Använd C0G/NP0 när stabiliteten överväger kapacitansdensiteten

Läckström och isoleringsmotstånd (stark typisk prestanda, ändlig i verkligheten)

Keramiska kondensatorer uppvisar ofta låg läckström och hög isolationsresistans, vilket stöder kortvarig energilagring, bias hold och högimpedansnoder.Trots detta är läckaget inte noll, och det blir märkbart i produkter med ultralåg effekt, precisionsintegratörer och långa hålltidskretsar där laddningsbudgeten är känslomässigt snäv och varje mikroamp känns personlig under effektanalys.Läckage tenderar också att skala med kapacitans och driftsförhållanden, så att öka kapacitansen tyst kan utöka läckagetillåten.Ett jordat tillvägagångssätt är att behandla läckage och IR som parametrar att validera vid driftspänning och temperatur, särskilt när kretsens beteende beror på laddningsretention snarare än momentan filtrering.

När läckage blir en begränsning på systemnivå

I batteridrivna standby-lägen kan läckage i mikroamp-skala dominera sömnbudgeten och undergräva annars noggrann strömförsörjning.I samplings-och-håll-banor och integratorer visas läckage som sjunkande eller offset som kan efterlikna algoritmiska fel.I sensoringångar med hög impedans kan läckage förvränga avläsningarna så mycket att det skylls på externt brus tills mätningar isolerar den sanna källan.

Läckagedrivna problemområden (grupperade):

• Standby-batterisystem: viloströmsuppblåsning från mikroamperförluster
• Sample-and-hold/integratorer: hängande och offset-beteende
• Högimpedanssensoringångar: läsförvrängning felaktigt tillskriven brus

Tillförlitlighetsrisker och praktiska sätt att hålla dem i schack

Mekaniska stressdrivna misslyckanden

Keramiska kondensatorer är mekaniskt styva, och den styvheten kan tyst motverka dig när kretskortet ombeds att böjas.I riktiga konstruktioner dyker flex upp på ställen som folk inte alltid tänker på förrän ett fel tvingar fram problemet: depanelisering, montering av höljet, insättning av kopplingar, laddning av testfixtur och till och med ögonblicket "bara snurra det lite mer" under skruvdragning.När kortet böjs kan dragpåkänning överföras till kondensatorkroppen, och resultatet blir ofta en uppsättning mikrosprickor som förblir osynliga till en början men som gradvis visar sig som försämrat elektriskt beteende.

Dessa sprickor kan långsamt minska den effektiva kapacitansen, öka läckaget eller skapa intermittenta symtom som känns förbluffande inkonsekventa under felsökning.Under upprepad termisk cykling kan en spricka också växa över tiden och, i de mest allvarliga scenarierna, utvecklas till en intern kortslutning.

Större paket tenderar att vara mer sårbara eftersom de sträcker sig över mer brädarea och överbryggar böjningszoner, men enbart storleken förklarar sällan hela misslyckandet.Placering och orientering avgör vanligtvis om samma kondensatorvärde överlever bekvämt eller blir den första svaga länken.I fältreturer och laboratorieundersökningar samlas fel ofta i välbekanta högbelastningsområden där brädans stress koncentreras snarare än sprider sig.

Felklustring observeras ofta nära:

• Monteringshål
• Skivkanter
• Stora kontakter
• Panelbrytningsflikar

Dag-till-dag tillförlitlighetsvinster kommer vanligtvis från att närma sig mekanisk stress som en kontrollerbar designinput, inte något att "vara försiktig med" senare på fabriksgolvet.Den praktiska avsikten är att hålla brädets spänning från att nå den keramiska kroppen och att undvika att introducera sprickstarter under lödning och omarbetning.

Typiska felmekanismer och hur de dyker upp

• PCB-böjning och lokaliserad töjning

PCB-böjning kan vara subtil och fortfarande orsaka skada.Även måttlig avböjning kan generera hög lokal töjning vid kondensatoravslutningarna, speciellt nära lodfileten där spänningsgradienterna toppar.Mikrosprickor initieras ofta där, och nedströmseffekterna tenderar att framstå som elektriska "egenheter" innan de blir svåra fel.

Vanliga resultat inkluderar:

- Kapacitansförlust eller drift (ofta lättast att märka i filtrerings- och tidskretsar)

- Högre avledning och ytterligare självuppvärmning under rippelström

- Intermittenta shorts som endast visas under vibrationer, stötar eller temperatursvängningar

• Lödningsinducerad stress och termisk chock

Överhettning, ojämn uppvärmning eller överdriven mekanisk kraft under lödning kan lämna efter sig termiska stötskador och kvarvarande spänningar.Manuell omarbetning är en frekvent källa till latenta fel eftersom värme vanligtvis appliceras från ena sidan medan den andra sidan förblir svalare, vilket skapar en temperaturobalans som uppmuntrar till sprickbildning.Det som gör detta särskilt frustrerande är att delen kan klara inkommande inspektion och grundläggande bänktester, för att sedan misslyckas senare när produkten ser riktiga vibrationer, temperaturcykler eller lång tid.

Begränsande åtgärder på styrelsenivå som håller i produktionen

• Minska belastningen på hantering och montering

När team är under schemapress är det lätt att acceptera små monteringsflexer som "normala", men det är ofta där livet för en MLCC tyst förkortas.Praxis som minskar direkt kraftöverföring till komponenter tenderar att löna sig eftersom färre intermittenta returer och mindre tid går förlorad på icke-reproducerbara fel.

Rekommenderade åtgärder:

- Undvik att applicera direkt kraft på komponenter under hantering, sondering, koppling av kopplingar eller fixturingrepp

- Använd depaneliseringsmetoder som begränsar flex;skärning och knäppning introducerar ofta betydande böjning, medan routing eller kontrollerade fixturer vanligtvis minskar belastningen

• Optimera placering och orientering under PCB-design

Layoutbeslut kan antingen fördela belastningen ofarligt eller koncentrera den där MLCC:er lider mest.Sprickrelaterade intermittenta fel leder ofta till noggrann kondensatorplacering och -orientering, eftersom dessa förändringar kan förbättra stabiliteten utan att ändra stycklistan.

Riktlinjer för placering och orientering:

- Placera kondensatorer borta från områden med hög belastning som kortets kanter, monteringshål, stora kontakter och panelflikar

- Orientera MLCC så att den långa axeln är vinkelrät mot den primära böjriktningen för att minska dragpåkänning vid avslutningarna

- Lägg till skyddszoner längs kända böjbanor istället för att vara beroende av "noggrann montering" som det enda skyddet

• Minimera lödspänningen och håll omarbete under kontroll

Lödning och omarbetning är där annars ljudlayouter fortfarande kan plocka upp latenta skador.Målet är att hålla temperaturgradienterna milda och att undvika mekaniska störningar medan lod är i ett sårbart halvfast tillstånd.

Processfokuserade åtgärder:

- Använd lödprofiler som värmer jämnt och undviker branta temperaturgradienter över delen

- Under manuell lödning eller omarbetning, förvärm området för att minska termisk chock och undvika att bända, trycka eller vrida komponenten medan lodet inte är helt flytande

- Begränsa upprepade omarbetningscykler, eftersom varje pass lägger till kumulativ stress och ökar oddsen för en spricka som inte dyker upp förrän senare

Ett praktiskt tillförlitlighetsperspektiv

I många produkter förbättras den mekaniska robustheten mer genom layoutdisciplin och monteringsbegränsningar än genom att helt enkelt välja en MLCC av högre kvalitet.Att byta till en "bättre" kondensator samtidigt som kortets flex lämnas oadresserad flyttas ofta bara dit systemet misslyckas istället för att få beteendet att försvinna.Team som identifierar hot spots tidigt ser vanligtvis den renaste tillförlitlighetsförbättringen med minimala avbrott i kostnader och schema.

Hörbart brus (“visslande”) och konsekvenser på systemnivå

High-K dielektriska keramiska kondensatorer kan omvandla elektrisk energi till fysisk rörelse genom piezoelektriska och elektrostriktiva effekter.Med växelspänning närvarande kan kondensatorn vibrera.Om den vibrationen kopplas in i kretskortet och kortet ger resonans i det hörbara bandet, kan produkten avge en ton som vanligtvis beskrivs som "visslande", "sjungande" eller "spolens gnäll", även om ingen induktor är ansvarig.

Denna effekt är vanligtvis inte ett tillförlitlighetsfelläge i sig, men det kan förvandlas till ett kvalitets- och användbarhetsproblem.I produkter som används nära människor, konsumentutrustning, medicinsk utrustning och kontorselektronik kan även en svag ton uppfattas som en defekt.Det kan också antyda driftsförhållanden med hög rippelspänning eller lätt dämpade resonanser, som ibland går tillsammans med andra systemproblem som EMI-känslighet eller marginell kraftskenastabilitet.

Produkter där hörbart brus ofta märks snabbt:

- Konsumentapparater som används i tysta rum

- Medicinsk utrustning som används nära patienter och läkare

- Kontorselektronik i delade arbetsytor

Varför ljudet blir märkbart

• Elektrisk magnetisering

Omkopplingsregulatorer och PWM-belastningar kan placera starka AC-komponenter över MLCC:er vid omkopplingsfrekvensen och dess övertoner.Under samma elektriska drivning producerar höga kapacitansvärden och hög-K-dielektrik ofta mer mekanisk belastning, vilket gör vibrationer lättare att utlösa och svårare att ignorera.

Elektriska förhållanden som vanligtvis ökar excitationen:

- Omkopplingsregulatorns rippel vid grundomkopplingsfrekvensen

- Harmoniskt innehåll från snabba kanter och PWM-beteende

- Hög-K dielektrisk användning vid noder med betydande AC-spänning

• Mekanisk förstärkning av PCB

Kondensatorn kan tillhandahålla rörelsen, men kretskortet levererar ofta volymen.Stora, tunna skivor eller områden med dåligt stöd kan ge resonans och förstärka vibrationer avsevärt, varför två konstruktioner som använder samma kondensator kan låta helt olika.

Mekaniska faktorer som vanligtvis höjer den akustiska effekten:

- Stora, tunna PCB-sektioner med låg dämpning

- Otillräckligt mekaniskt stöd nära det vibrerande området

- Resonanslägen som landar i det känsligaste hörbara området

Begränsningsstrategier som upprätthåller elektriska avsikter

• Minska den elektriska drivningen som utlöser vibrationer

Att sänka AC-rippeln över MLCC minskar ofta den mekaniska exciteringen direkt, vilket vanligtvis är den renaste fixen när den är tillgänglig.I praktiken kan detta innebära justering av frånkopplingsplanen eller effektstegbeteendet snarare än att skylla på en enskild kondensator.

Vanliga tillvägagångssätt:

- Minska AC-rippel genom att förbättra avkopplingsfördelningen, lägga till lokal bulkkapacitans eller justera regulatorkompensation där så är lämpligt

- Använd flera mindre kondensatorer parallellt för att minska rippel och sprida mekanisk excitation över delar och platser

• Justera komponentval när buller blir ett produktproblem

När hörbart brus påverkar kundens uppfattning kan valändringar hjälpa, särskilt vid noder som ser hög växelspänning.Handeln handlar ofta om att balansera elektrisk prestanda, storlek och sannolikheten för ljudgenerering.

Alternativ för komponentval:

- Använd lägre piezoelektrisk dielektrik eller alternativa kondensatortyper där det är acceptabelt vid högspänningslägen (till exempel skenor nära kopplingsnoder)

- Välj paket och monteringsstilar som minskar mekanisk koppling, samtidigt som du erkänner att PCB-resonans ofta dominerar det slutliga hörbara resultatet

• Lägg till dämpning till det mekaniska systemet

Om kortet fungerar som en högtalare kan det vara mer effektivt att byta det mekaniska systemet än att byta delar upprepade gånger.Målet är att flytta bort resonanser från det hörbara bandet eller minska vibrationsamplituden där brädet "gillar" att röra sig.

Mekanisk taktik:

- Öka lokal PCB-styvhet eller lägg till stöd nära det bullriga området för att flytta resonans utanför det hörbara området

- Justera placeringen för att undvika att placera kondensatorer vid vibrationsantinoder, där rörelse (och därmed ljud) kan öka

Hörbart brus behandlas bäst som en elektromekanisk interaktion snarare än en konstig komponentspecifik anomali.När kondensatorvalet, effekttopologin och PCB:s mekaniska beteende utvärderas tillsammans, blir "visslingen" vanligtvis något du kan reproducera, mäta och ställa in, snarare än ett intermittent klagomål som bara dyker upp vid sämsta möjliga tidpunkt.

Slutsats

Keramiska kondensatorer kombinerar liten storlek, bred kapacitanstillgänglighet, låg kostnad och stark högfrekvensprestanda, vilket gör dem viktiga i kraft, analog, RF och digital elektronik.Deras verkliga beteende formas av driftsförhållanden som frekvens, DC-förspänning, temperatur, rippelström, PCB-layout och mekanisk påfrestning, vilket innebär att korrekt val innebär mer än att välja ett nominellt kapacitansvärde.Att förstå MLCC-struktur, dielektriskt beteende, impedansegenskaper, ESR, resonans och tillförlitlighetsrisker hjälper till att skapa mer stabila och pålitliga kretsdesigner.Noggrant val av kondensator, korrekt PCB-placering, korrekt spänningsnedsättning och kontrollerad mekanisk hantering bidrar alla till förbättrad elektrisk prestanda och längre livslängd i praktiska elektroniska system.

Vanliga frågor [FAQ]

1. Varför kan den effektiva kapacitansen för en MLCC bli mycket lägre än dess nominella värde i verkliga kretsar?

Den effektiva kapacitansen för en MLCC kan minska eftersom keramiska dielektrika påverkas av DC-förspänning, temperatur och frekvens.Dielektriska klass II med hög kapacitans som X5R och X7R tappar ofta kapacitans när driftspänningen ökar.Detta innebär att en kondensator markerad som 10 µF kan bete sig som ett mycket mindre värde när den väl installerats i en faktisk krets.

2. Hur påverkar ESR och ESL den keramiska kondensatorns prestanda vid höga frekvenser?

Equivalent Series Resistance (ESR) och Equivalent Series Inductance (ESL) påverkar starkt hur en keramisk kondensator beter sig vid högre frekvenser.ESR påverkar rippelförluster och dämpning, medan ESL bestämmer när kondensatorn börjar verka induktivt istället för kapacitivt.Dålig placering eller långa PCB-spår kan öka dessa effekter och minska filtreringsprestanda.

3. Varför är kondensatorplacering ibland viktigare än själva kapacitansvärdet?

Placering påverkar direkt loopinduktans och impedansbeteende.En mindre kondensator placerad mycket nära en last kan prestera bättre än en större kondensator placerad längre bort eftersom den kortare elektriska vägen minskar induktiva effekter.Detta är särskilt viktigt i höghastighetsdigital- och kraftavkopplingsapplikationer.

4. Hur påverkar den dielektriska typen keramiska kondensatorers stabilitet och tillförlitlighet?

Olika dielektriska material ger olika elektriskt beteende.Stabil dielektrik som C0G/NP0 bibehåller konsekvent kapacitans över temperatur- och spänningsförändringar, medan högkapacitans dielektrikum som X7R eller Y5V kan variera avsevärt med bias och temperatur.Att välja rätt dielektrikum beror på om stabilitet eller kapacitansdensitet är viktigare i applikationen.

5. Varför är MLCC sårbara för mekanisk sprickbildning på PCB?

MLCC är mekaniskt styva, så PCB-böjning och monteringsspänning kan överföra spänningar direkt in i den keramiska kroppen.Sprickor bildas ofta nära lödfogar när skivorna böjs under avpanelering, insättning av kontaktdon eller montering.Dessa sprickor kan senare orsaka kapacitansdrift, läckage eller kortslutningar.

6. Hur påverkar självresonansfrekvens keramisk kondensatordrift?

Varje keramisk kondensator har en självresonansfrekvens där kapacitiv och induktiv reaktans blir lika.Vid denna tidpunkt når impedansen sitt minimum.Utöver den frekvensen börjar kondensatorn bete sig mer som en induktor, vilket kan minska dess förmåga att filtrera brus effektivt.

7. Varför använder ingenjörer ofta flera keramiska kondensatorer parallellt istället för en stor kondensator?

Att använda flera kondensatorer parallellt hjälper till att fördela ström, sänka ESR och förbättra transientsvaret över olika frekvensområden.Den sprider också självresonansfrekvenser, skapar effektivare bredbandsavkoppling och förbättrar den övergripande kraftstabiliteten.

8. Hur kan keramiska kondensatorer producera hörbart brus i elektroniska system?

Vissa keramiska kondensatorer vibrerar på grund av piezoelektriska och elektrostriktiva effekter inuti högk-dielektriska material.När byte av regulatorer eller PWM-signaler applicerar växelspänning, kan dessa vibrationer överföras till kretskortet och skapa hörbara ljud som visslande eller surrande.

9. Varför är spänningsnedsättning viktigt när man väljer keramiska kondensatorer?

Spänningsnedsättning förbättrar tillförlitligheten och minskar kapacitansförluster under DC-förspänning.Att driva en kondensator långt under dess maximala spänningsmärke sänker elektrisk fältspänning inuti dielektrikumet, vilket hjälper till att upprätthålla en mer stabil kapacitans och minskar riskerna för nedbrytning på lång sikt.

10. Hur förbättrar genomströmningskondensatorer EMI-undertryckning jämfört med standard bypass-kondensatorer?

Genomströmningskondensatorer filtrerar brus genom att dirigera ledare direkt genom kondensatorkroppen, vilket gör att högfrekventa störningar kan undertryckas vid höljesgränser och anslutningsgränssnitt.Detta gör EMI-kontroll mer effektiv än att endast förlita sig på standard bypass-kondensatorer placerade djupare inuti kretsen.
