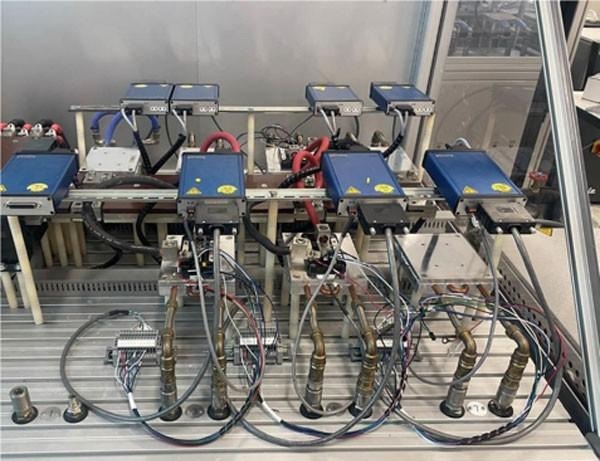

Kryogen kylning för SiC- och GaN-enheter: prestanda, fördelar och utmaningar

Kryogen kylning används för att förbättra prestanda, effektivitet och effekttäthet för enheter med breda bandgap som SiC MOSFETs och GaN HEMTs.I lågtemperaturmiljöer ändras enhetens beteende, vilket påverkar resistans i tillstånd, genombrottsspänning, kopplingsförluster och tillförlitlighet.Den här artikeln förklarar hur SiC-, GaN- och kiselenheter fungerar under kryogena förhållanden, hur kryogenisk kylning stöder SiC-omvandlare i MW-skala och vilka designutmaningar som påverkar förpackning, EMI-filtrering, termisk kontroll och säkerhet.

Katalog

SiC-enheter och kryogena kylningsstrategier

Enhetens beteende under kryogena förhållanden

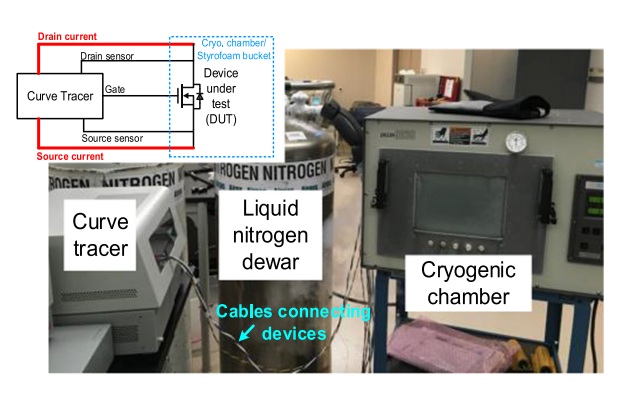

Att utforska hur kraftenheter fungerar under extrema låga temperaturer kräver en rigoröst kontrollerad kryogen miljö.En dedikerad kryogen temperaturkammare används som utnyttjar flytande kväve för att uppnå temperaturområden som omfattar omgivningsnivåer ner till 93 K. Sådana kammare är noggrant isolerade, både internt och externt, för att upprätthålla stabila temperaturnivåer samtidigt som de undertrycker yttre påverkan.Precisionsinstrumentering, såsom kurvspåraren B1505A utrustad med Kelvin-anslutningar, används för att säkerställa noggrann karakterisering av enheter under test (DUT).Kelvin-anslutningar som bekämpar signalförvrängningar och fel som uppstår från kabelresistans eller parasitisk induktans under mätningar, och främjar därigenom högre tillförlitlighet i den insamlade datan.

Varje detalj i testmiljön återspeglar ackumulerad expertis, där faktorer som kabelintegritet eller extern störning i hög grad kan forma mätresultat.Starka testinställningar krävs vid högprecisionsarbete, eftersom små fel kan dölja viktiga detaljer i enhetens prestanda, särskilt vid låga temperaturer.

Prestanda för SiC-, GaN- och Si-enheter i kryogena miljöer

De varierande termiska svaren hos kisel-MOSFET, kiselkarbid (SiC) MOSFET och galliumnitrid (GaN) HEMT:er avslöjar distinkta materialegenskaper under kryogena förhållanden, vilket ger viktiga jämförande insikter för avancerade tekniska tillämpningar.

Karakteristika för Silicon (Si) MOSFETs

• Initial effekt: Minskad motståndskraft i tillstånd på grund av förbättrad bärarrörlighet i kryogena temperaturer.

• Carrier Freeze-Out: Under cirka 100 K förlorar laddningsbärare rörlighet på grund av minskad termisk excitation, vilket avsevärt ökar motståndet.

• Båterställning Spänningsminskning: En minskning av genomslagsspänningen observeras när temperaturen sjunker, vilket äventyrar högspänningstillförlitligheten.

• Implikationer: De temperaturberoende begränsningarna visar på inneboende utmaningar med att använda kisel för applikationer som kräver extrem motståndskraft mot miljön.

Framsteg inom galliumnitrid (GaN) HEMT

• Motståndsminskning: Konsekvent minskning av resistans i tillstånd, med nivåer som minskar mer än fem gånger jämfört med rumstemperaturer.

• Nedbrytningsspänningsstabilitet: Upprätthåller stabila värden över olika kryogena intervall, vilket förstärker tillförlitligheten.

• Materialegenskaper: Stark kovalent bindning och brett bandgap minimerar i sig termisk agitation, vilket bidrar till överlägsen prestanda.

• Teknisk potential: För konstruktioner som prioriterar effekttäthet och effektivitet, representerar GaN ett lönsamt och innovativt materialval för kryogen användning.

Unika prestandadrag för MOSFET:er av kiselkarbid (SiC).

• Motståndsdynamik: Resistansen i tillstånd ökar under kryogena förhållanden, potentiellt på grund av ofullkomligheter i kristallina strukturer eller materialegenskaper som hämmar elektronmobilitet.

• Genombrottsspänningens robusthet: Pålitliga genombrottsspänningar upprätthålls över varierande kryogena temperaturer, i linje med GaN-prestanda.

• Ansökningspotential: Demonstrerar potential inom specialiserade områden som rymdutforskning och supraledande system, där högspänningsstabilitet vid ultralåga temperaturer är avgörande.

Analys av termisk prestanda över dessa material antyder att GaN HEMT:er erbjuder en optimal kombination av reducerad resistans i tillstånd och konsekvent genombrottsspänning, som överträffar kisel- och SiC-MOSFET:er i kryogena miljöer.Denna trend antyder en bredare branschförändring mot att prioritera GaN för banbrytande applikationer.

Materialval för kalla miljöer kräver ett balanserat tillvägagångssätt som tar hänsyn till enhetsgränser, termisk kontroll, tillförlitlighet och kostnad.Samarbete mellan materialvetenskap och elektroteknik stöder förbättringar av tillväxtmetoder och förpackningar, vilket hjälper enheter att prestera bättre vid låga temperaturer.

Implementering av högeffekts SiC-omvandlare med kryogen kylning

Kryogena kylapplikationer för MW SiC-omvandlare

Kryogenkylning används alltmer i megawatt (MW)-skala SiC-baserade omvandlare för att uppnå överlägsen systemprestanda, särskilt i avancerad elektrisk framdrivningsteknik som den som finns i elektriska flygplan.Dessa omvandlare arbetar på en ±500 V DC-buss och genererar högfrekventa trefasutgångar på upp till 3 kHz.Genom att noggrant kontrollera omgivningstemperaturerna och sänka korsningstemperaturerna för SiC-enheter under högeffektsdrift, underlättar kryogena system energireduktion samtidigt som de stödjer komponenterna när de tål förhöjd arbetsbelastning utan att kompromissa med tillförlitligheten.

Dessutom påverkar kryogen kylning perifera system som samlingsskenor och induktorer genom att förbättra termisk och elektrisk prestanda.Lägre resistiva och kärnförluster på grund av minskade driftstemperaturer leder till snävare termiska toleranser, vilket indirekt tar itu med materialpåkänning och minskar åldringstakten i induktiva element.Långsiktig drifteffektivitet säkerställs även under kraftiga elektriska och termiska påfrestningar på grund av dessa fördelar.

Förbättrade konstruktioner för aeronautiska kryogenomvandlare har avslöjat ytterligare fördelar, inklusive minskad vikt och minskad systemvolym.Dessa justeringar överensstämmer sömlöst med industrimål för att optimera nyttolastkapaciteten och öka flygeffektiviteten.

Enhetsöverväganden för MW-effektnivåer

SiC-kraftmoduler föredras alltmer i MW-effektdensitetsscenarier på grund av deras materialstyrka och avancerade produktionskapacitet jämfört med andra teknologier som Si MOSFETs och GaN HEMTs.Optimal funktion kräver dock exakt överensstämmelse med kryogena begränsningar, särskilt att bibehålla driftstemperaturer runt 257 K och undvika förhållanden under 225 K. Lägre temperaturområden har definitivt visat sig inducera nedbrytning av silikongelinkapsling, ett fenomen som identifierats genom omfattande brottanalys och accelererade materialspänningsstudier.

Effektomvandlaren använder en tre-nivås aktiv neutralpunktsklämd (3L-ANPC) topologi.Två sammanflätade 500 kW växelriktare med kopplade induktorer är anordnade att leverera en kombinerad effekt på 1 MW.

Minskade kopplings- och ledningsförluster: Interleaving-konfigurationen minskar enhetsförluster samtidigt som ström- och spänningsrippel hanteras för stabil utkvalitet.

EMI-filteroptimering: Brusreducering uppnås genom att förfina filter för elektromagnetisk interferens (EMI), styrt av iterativ prototypframställning och efterlevnadsmodellering för att möta rigorösa DO-160-flygstandarder.

Statiska och dynamiska egenskaper hos högeffektsystem drar nytta av skräddarsydda moduleringstekniker.Ett lovande tillvägagångssätt är adaptiv modulering: dynamisk förändring av switchfrekvenser baserat på belastningsnivåer för att minska slitage på komponenter och förbättra fältets hållbarhet.

Designa kylinfrastrukturen

Kryogena kylningsinställningar i MW SiC-moduler använder vanligtvis kyld kvävgas på grund av dess konsekventa kylprofil och förmåga att undvika lokala temperaturavvikelser, ett problem som är förknippat med direkt kylning av flytande kväve.Systematiska konstruktioner använder kryogena värmeväxlingsmetoder, såsom kvävgas som strömmar genom spolar placerade i flytande kväve.

Funktioner inkluderar:

• Anpassning av spolens nedsänkningsdjup och dynamiska gasflödesjusteringar, som möjliggör skräddarsydd kontroll över termiska förhållanden för kalla plattor som är värd för SiC-kraftmoduler, vilket säkerställer enhetlig fördelning och minskar riskerna för överhettning eller underkylning.

• Inkorporering av termiska dynamiska simuleringar under designfaser: Finita elementmodeller förutsäger temperaturmönster och flödesoegentligheter över planerade kryogena vägar i omvandlare, effektiviserar analysen och säkerställer praktiska förfiningar för operativ effektivitet.

• Tillförlitlighetsförbättringar med hjälp av feltoleranta kylvägar: En redundansstödd metod säkerställer konsekvent temperaturkontroll under felscenarier, idealiskt i flygtillämpningar där systemets tillförlitlighet är viktig.

Pågående forskning expanderar kring hybridkryogena kylningsstrategier som kombinerar gasbaserade system med fasförändringsmaterial, och integrerar dessa utvecklingar i framtida system utformade för att öka energitätheten och hantera kylningsperioder autonomt.Dessa transformativa system betonar den oumbärliga rollen som kryogen kylning har för att utveckla SiC-omvandlare på MW-nivå, och överbryggar tekniska innovationer med skalbar driftsättning.

Utmaningar inom kryogenisk kylning för SiC- och GaN-enheter

Kryogenisk kylning står i framkant när det gäller att förbättra prestandan hos enheter med breda bandgap (WBG) som SiC- och GaN-transistorer.Vid extremt låga driftstemperaturer observeras förbättringar i elektrisk ledningsförmåga, termisk effektivitet och tillförlitlighet, vilket banar väg för överlägsen prestanda.Dessutom möjliggör dessa låga temperaturer lätta ledare med hög effekttäthet, vilket gör kryogeniskt kylda kraftomvandlare särskilt tilltalande för industrier som flyg-, bil- och datacenter.Men övergången från experimentella framgångar till storskalig implementering introducerar tekniska och logistiska utmaningar, vilket betonar denna tekniks begynnande karaktär i praktiska tillämpningar.

Utmaningar inom förpackningar för kryogen kylning

Adressering av elektromagnetiska parasiter och strömlikhet

Att utveckla kryogenkompatibla paket kräver att man övervinner elektromagnetiska parasiter och säkerställer enhetlig strömfördelning över WBG-enheter med hög effekt.GaN HEMTs och andra liknande komponenter, på grund av deras högre effekttätheter och snabbare växlingshastigheter, gör denna uppgift allt mer komplicerad.Praktiska förpackningslösningar måste fördjupa sig bortom teoretisk design och utnyttja iterativa tester i kryogena miljöer, eftersom praktiska tillämpningar ofta upptäcker latenta prestandaproblem.Sofistikerade simuleringsverktyg, även om de är ovärderliga, måste kompletteras med praktisk utvärdering för att uppnå robusta konstruktioner som överensstämmer med operativa verkligheter.

Materialval: Silikongel vs. epoxibaserade inkapslingsmedel

Den mekaniska prestandan hos inkapslingsmedel under kryogena förhållanden är en avgörande faktor.Silikongeler, som utmärker sig i standarddriftstemperaturer, försämras i flexibilitet vid extrem kyla, vilket riskerar enhetens integritet.Omvänt erbjuder epoxibaserade inkapslingsmedel, även om de är spröda i kryogena miljöer, en viss strukturell soliditet.Att hitta balans genom hybridkompositioner, som att blanda mjuka polymerer med förstärkta material, öppnar nya vägar för hållbarhet.Vissa försök har helt avstått från inkapsling för att bibehålla lägre termisk resistans, men detta skapar kompromisser i isolering och hållbarhet, vilket utmanar deras genomförbarhet för de flesta applikationer.

Dämpande termisk expansionsfel

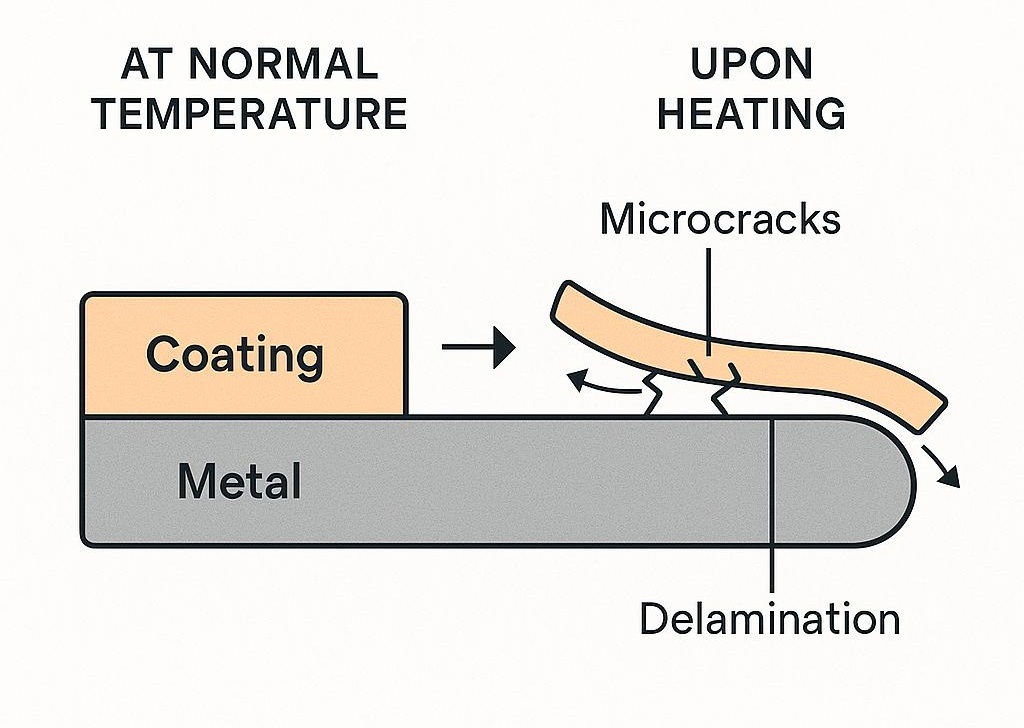

Oöverensstämmelse mellan termisk expansion mellan komponenter med varierande koefficienter är fortfarande ett stort problem i kryogena system.Detta fenomen leder till inre spänningar, sprickor eller till och med delaminering under termisk cykling.Lösningar fokuserar på lim och sammankopplingar konstruerade för kompenserande flexibilitet.Design iterationer, informerade av experimentella data, har introducerat spänningsavledande strukturer för att kompensera för nedbrytning under långvarig användning.Även om framsteg har gjorts i isolerade fall, är en enhetlig, skalbar metod för att motverka dessa oöverensstämmelser fortfarande svåröverskådlig, vilket betonar den intensiva utveckling som fortfarande pågår inom detta område.

EMI-filterdesign för kryogena kylsystem

Kryogenisk kylning låser upp potentialen för högre switchfrekvenser, möjliggör kompakta EMI-filterdesigner och avancerad systemminiatyrisering för begränsade applikationer, såsom rymdutforskning.Detta kommer dock på bekostnad av ökat EMI-brus vid förhöjda frekvenser.Detta introducerar kopplingskomplexiteter som utmanar konventionella filterarkitekturer.

Kryogena miljöer gynnar minskade resistiva förluster i induktorlindningar, men magnetiska kärnmaterial, väsentliga för EMI-filtrering, presterar ofta underpresterande på grund av minskad kärnpermeabilitet under dessa förhållanden.Huskonstruktioner som tar hänsyn till termiska egenskaper och fokuserar ansträngningar på att aktivt kompensera för sådana förluster genom förbättrade material eller återkopplingsmekanismer har visat sig lovande.Filterdesignerna förbättras över tiden för att balansera effektivitet och brusreducering, vilket stödjer bredare användning.

Drifts- och säkerhetsbegränsningar för kryogena kylsystem

Hantering av flytande kväve och systemkomplexitet

Att använda flytande kväve som kylmedium komplicerar systemkonstruktionen på grund av dess fysikaliska egenskaper.Dess densitet kräver säker inneslutning för att förhindra tryckuppbyggnad, medan de extremt låga temperaturerna kan resultera i ångfrysning, vilket riskerar att kortslutningar orsakade av kondensation.Ångkontroll och förbättrade tätningsmetoder läggs till under testningen.Upprepade justeringar minskar risken och upprätthåller systemets tillförlitlighet genom att kombinera design och praktiskt skydd.

Värmeisolering och säkerhetsåtgärder

Effektiva isoleringsstrategier är avgörande för att upprätthålla operativ livskraft i kryogena kylsystem samtidigt som personal och utrustning skyddas.Oavsiktlig exponering för flytande kväve medför betydande risker som kräver tekniska värmebarriärer och flerskiktsisoleringskonfigurationer.Dessutom har implementeringen av säkerhetsprotokoll och rigorösa utbildningsprogram framstått som en effektiv förebyggande ram.Anmärkningsvärda framgångshistorier från experimentella implementeringar understryker hur termisk design direkt minskar säkerhetsrisker samtidigt som effektiv systemprestanda bibehålls.

Proaktiv riskhantering

Integrering av kryogen kylning i elsystem med hög effekt kräver en framåtblickande riskhanteringsmetod.Systemkomponenter måste tåla extrema temperaturvariationer utan att kompromissa med funktionaliteten, vilket kräver noggrann efterlevnad av säkerhetsföreskrifter och robust kvalitetskontroll.Att utbilda personal i att hantera kryogena system, tillsammans med riskbedömningar som är känsliga för potentiella felpunkter, har visat sitt värde.Denna proaktiva planering belyser vägen mot ett bredare genomförande, vilket speglar en bransch som prioriterar både innovation och tillförlitlighet för en säkrare och effektivare framtid.

Slutsats

Kryogen kylning erbjuder en stark potential för SiC- och GaN-system med hög effekt, särskilt inom flyg, elektrisk framdrivning, supraledande system och kompakta kraftomvandlare.Det kan minska förluster, förbättra termisk prestanda och stödja högre effekttäthet, men praktisk användning kräver noggrann kontroll av temperaturgränser, förpackningsmaterial, kylinfrastruktur, EMI-beteende och säkerhet för flytande kväve.Med rätt enhetsval, termisk design och riskhantering kan kryogen kylning bidra till att utveckla pålitlig, effektiv och kompakt kraftelektronik för krävande applikationer.
