DIAC förklaras, arbetsprincip, egenskaper och tillämpningar

En DIAC är en dubbelriktad halvledarenhet som huvudsakligen används för triggning och faskontroll i AC-kretsar.Till skillnad från vanliga dioder som leder i endast en riktning, växlar en DIAC symmetriskt i båda riktningarna när dess genombrottsspänning nås.Den här artikeln förklarar arbetsprinciperna, den interna strukturen, operativa beteendet och praktiska tillämpningar av DIAC, inklusive deras användning i TRIAC-triggning, dimmerkretsar, motorhastighetskontroll, pulsgenerering och effektregleringssystem.

Katalog

Utforska DIAC-funktioner och applikationer

En DIAC (Diode for Alternating Current) har unika egenskaper som en dubbelriktad halvledarswitch, som erbjuder fullvågsledningsförmåga i AC-kretsar.Till skillnad från typiska dioder som är begränsade till enkelriktat strömflöde, arbetar DIAC:er dynamiskt, och initierar ledning först efter att en specifik spänningströskel, känd som breakover-spänningen, har uppnåtts.Viktigt är att detta beteende är oberoende av polaritet, vilket särskiljer DIAC som symmetriska triggerdioder.Deras förmåga att fungera symmetriskt över både positiva och negativa AC-vågformscykler säkerställer driftskonsistens och positionerar dem som centrala komponenter i applikationer som kräver balanserat strömflöde och precisionsreglering.

Grundläggande egenskaper och operativa insikter hos DIAC

Kännetecknet för en DIAC ligger i dess symmetriska ledning när brytningsspänningen har överträffats.Genom denna funktion:

• Polaritetsspecifik orientering under kretsdesign blir onödig, vilket minskar designens komplexitet.

• Under avstängt tillstånd beter sig DIAC som en öppen krets tills aktiveringsvillkoren är uppfyllda, vilket förbättrar kontrollen över aktiveringsparametrar.

• Efter aktivering minimerar dess övergång till ett ledande tillstånd spänningsfallet, vilket främjar ett stabilt strömflöde i AC-kretsar.

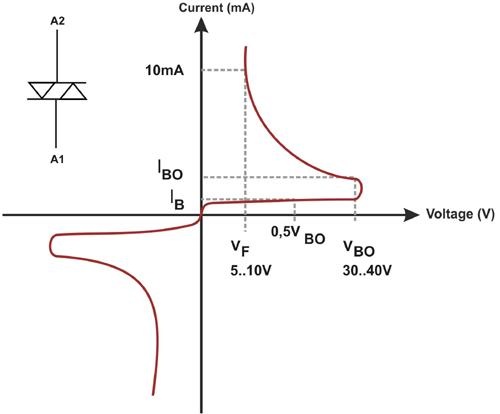

Denna skarpa övergång från högresistans till lågresistanstillstånd, observerad i DIAC-spännings-strömkarakteristikkurvor, driver deras effektivitet som triggers för efterföljande komponenter som TRIAC.Sådana egenskaper bidrar till den strömlinjeformade designen av kretsar som kräver stabil drift och exakta övergångar.

De inneboende begränsningarna för DIAC-kontroll

Klassificerade som "okontrollerbara omkopplare" fungerar DIAC utan extern manipulation, och förlitar sig enbart på kretsförhållanden för att uppnå aktivering.Nyckelegenskaper inkluderar:

• Aktivering enbart kopplad till kretsens spänning som når brytpunkten, vilket tar bort behovet av extern triggning.

• Enklare designkrav jämfört med kontrollerade switchar, såsom SCR eller TRIAC, även om sådan enkelhet kräver noggrann kretsavstämning för att säkerställa pålitlig drift.

Deras operativa oberoende sätter begränsningar för kontrollflexibiliteten men understryker deras värde i enkla och robusta konstruktioner.

Praktiska insikter härledda från fältanvändning

I praktiska tillämpningar har DIAC etablerat sig som oumbärliga komponenter på grund av:

• Pålitlig prestanda som uppnås genom bilaterala triggningsfunktioner, speciellt när de paras ihop med TRIAC:er för synkronisering med AC-vågformer i dimmerkretsar.

• Strategiska justeringar, utnyttjande av tillverkningstoleranser i brytspänningar, för att optimera kretsbeteenden för specifika krav, vilket exemplifierar en blandning av praktisk ingenjörsskicklighet och teoretiska principer.

• Förbättrad energieffektivitet och komponentlivslängd, som härrör från deras inneboende enkelhet och motståndskraft mot driftslitage.

Fältobservationer belyser konsekvent hur medveten implementering av DIAC:er höjer kretsens motståndskraft samtidigt som det främjar innovativa designkonstruktioner..

DIAC-symbol och funktionell representation

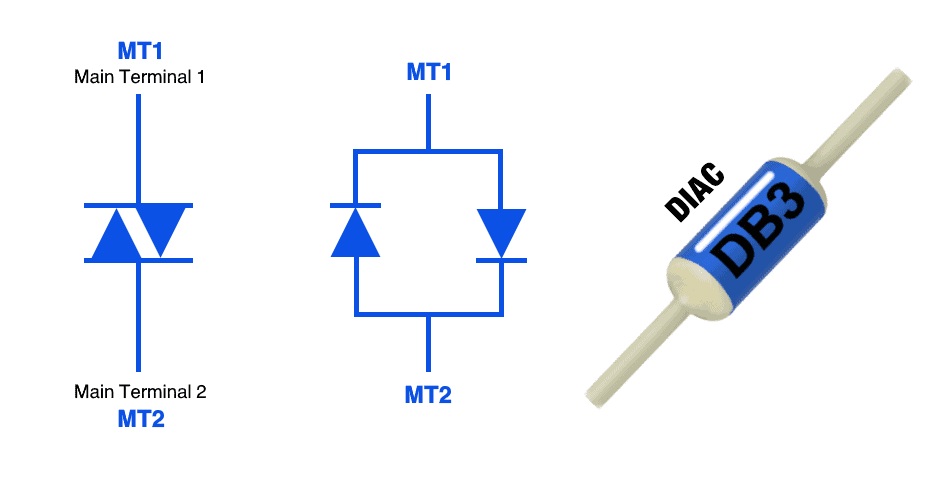

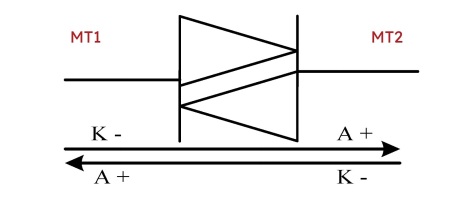

DIAC-symbolen presenteras visuellt med två pilar som pekar i motsatta riktningar, omslutna av parallella raka linjer.Denna illustration förmedlar specifikt det omvänd-parallella arrangemanget av två dioder, som utgör den strukturella essensen av DIAC.Konstruktionen förkroppsligar funktionsprincipen som tillåter DIAC att leda ström symmetriskt i endera riktningen när dess triggerspänning har uppnåtts.Enheten har två ledande terminaler identifierade som Main Terminal 1 (MT1) och Main Terminal 2 (MT2).Dessa terminaler fungerar som de anslutningar där elektrisk energi flödar under driftfaserna, vilket understryker komponentens dubbelriktade karaktär.

Funktionella konsekvenser av DIAC:s symmetriska arkitektur

Den symmetriska designen av DIAC-symbolen återspeglar dess primära funktion: lika ledning i både framåt och bakåt polaritet.När den används i växelströmssystem (AC) stöder denna enhetliga strukturella design balanserad elektrisk prestanda även under varierande spänningsförhållanden.Den jämna konduktiviteten som underlättas av DIAC säkerställer stabil drift i applikationer som kräver samtidiga växlingsmöjligheter.I praktiska termer är denna kvalitet högt värderad för kretsar som fasstyrda regulatorer, där noggrannheten för omkoppling i båda riktningarna direkt påverkar driftsäkerheten.

Fördelar som härrör från den omvänd-parallella konfigurationen

Den omvänd-parallella strukturen hos DIAC erbjuder distinkta fördelar i scenarier som kräver oavbrutet dubbelriktat strömflöde och stabilitet.I konstruerade system förhindrar denna design problem som spänningsskillnader, vilket minimerar brus och säkerställer jämnare prestanda.Denna kvalitet används ofta i applikationer som kräver exakt kontroll, såsom dimningsmekanismer i belysningssystem, reglering av motorhastigheter och hantering av temperaturkänsliga enheter.Dess bidrag till smidiga övergångar i elektriskt beteende är en integrerad del av kvaliteten och prestandan hos sådana konstruktioner.

DIAC-funktionalitet inom kretsdesign

DIAC har dykt upp som ett primärt element i tändningsbaserade triggningskretsar på grund av dess tillförlitliga svar på spänningsvariationer.Elektriska konstruktörer utnyttjar dess symmetriska beteende för att uppnå flytande övergångar från vilande till aktiva tillstånd under växlingsaktiviteter.Denna egenskap förbättrar energieffektiviteten, vilket gör DIAC till ett föredraget val för kompakt elektronik som kräver hög tillförlitlighet i sina styrsystem.Förmågan hos DIAC att mildra övertonsförvrängning samtidigt som temperaturstabiliteten bibehålls har möjliggjort dess integration i innovativa metoder inom kraftelektronik, vilket säkerställer både effektivitet och långvarig driftsäkerhet.

Förståelse av DIAC-aktiveringsbeteende

DIAC utmärker sig som ett passivt element som förblir inert tills spänningströskelvärden passeras, oavsett polaritet.Denna egenskap ger en förutsägbar och pålitlig mekanism för automatisk omkoppling.Denna funktion används för att lägga till exakta kontrollfunktioner i kretskonstruktioner och stödja avancerad drift.Att förstå dess kopplingsbeteende tillåter användning i applikationer som kräver symmetrisk ledning och pålitlig koppling.

Reflekterande insikter om DIAC:s roll i Evolving Circuitry

Designen och den symmetriska driften av DIAC fortsätter att fungera som en praktisk lösning för effektiv dubbelriktad strömreglering.Dess enkla men ändå slagkraftiga struktur kombinerar tillförlitlighet med enkel applicering, vilket gör den mycket anpassningsbar till en mängd olika elektriska behov.När elektroniska system utvecklas och innovation driver kretskomplexiteten förblir DIAC en ovärderlig komponent som sömlöst överbryggar funktionalitet och precision.Dess förmåga att upprätthålla balanserad drift positionerar den som ett relevant verktyg inte bara i traditionella applikationer utan också i futuristiska system som kräver optimal energihantering och kontroll.

DIAC interna strukturdesigner

DIAC:er finns tillgängliga i två strukturella konfigurationer: tre-lagers och fem-lagers design.Framträdandet av trelagers DIAC härrör ofta från deras konsekventa prestandaegenskaper, balanserad drift över växelströmscykler och förutsägbar brytspänning, cirka 30 volt.Dessa funktioner kompletterar applikationer som kräver frekvent växling och triggning i elektroniska system, där stabilitet och tillförlitlighet är ovärderlig för drifteffektiviteten.

Tre-lagers DIAC

DIAC-konfigurationen i tre lager använder en PNPN-struktur som underlättar effektiv strömledning och möjliggör exakt spänningskontroll.Genom symmetriska elektriska egenskaper över båda spänningens polariteter säkerställer denna design konsekvent drift och erbjuder förutsägbart break-over beteende även under varierande belastningsförhållanden.

Till exempel:

• I lampdimmer säkerställer denna effektiva spänningstriggning smidig modulering av ljusintensiteten.

• Motorvarvtalsregulatorer drar nytta av exakt växelströmshantering utan mekaniska eller elektriska störningar.

• AC-omkopplingskretsar utnyttjar det enhetliga beteendet för felfri modulering, förenklar elektronikdesign och förbättrar driftstabiliteten.

Sådana applikationer framhäver värdet av att integrera trelagers DIAC för att optimera precision och energieffektivitet.De enhetliga elektriska egenskaperna hos trelagers DIAC bidrar till minskade risker förknippade med inkonsekvent omkoppling, vilket stöder sömlös prestanda i komplexa elektroniska kretsar.

Fem-lagers DIAC

Fem-lagers DIAC använder en arkitektur baserad på två parallella PNPN-strukturer, som arbetar i tandem för att reglera strömflödet.Detta unika arrangemang introducerar flexibilitet i spännings-strömbeteenden, vilket tillgodoser specifika applikationer som kräver känslighet för nyanserade spänningsövergångar.Driftsjusteringar till följd av den utökade skiktade strukturen utgör grunden för specialiserade användningsfall där konventionella konstruktioner kan komma till korta.

Till exempel:

• Experimentella kretsar kan innehålla femlagers DIAC för att utforska nya metoder för spänningskontroll.

• Nischteknik kan dra nytta av variantens känslighet för övergångsspänningsförändringar, i linje med okonventionella elektriska parametrar.

Medan de delar symmetriska spänningsegenskaper med trelagers DIAC, divergerar femlagersversionen i sin laddningsbärarmekanik inom lagren, vilket möjliggör nya tillvägagångssätt för förfining av kretsprestanda.Denna design är ofta i linje med forskningsinriktade eller högspecialiserade applikationer, vilket gör den till ett både kompletterande och utforskande alternativ inom DIAC-utvecklingsområdet.

Designval

Det lämpliga valet av DIAC-struktur beror på en balans mellan operativ förutsägbarhet, anpassningsförmåga och ekonomisk genomförbarhet.Tre-lagers DIAC är ofta att föredra för tillförlitlig drift, enkel integration med standardelektronik och stabil prestanda i olika applikationer.

Däremot tillgodoser femlagers DIAC:er till uppfinningsrika konstruktioner och experimentella ramverk som kräver ökad kontrollkänslighet.Till exempel:

• Konsumentelektronik föredrar vanligtvis den enkla men robusta treskiktsdesignen för effektiv AC-modulering.

• Avancerade system under utveckling kan utforska den komplexa dynamiken i femskiktsstrukturen för att uppnå atypiska elektriska svar.

Att förstå de nyanserade skillnaderna mellan dessa konfigurationer gör det möjligt att göra välgrundade val och anpassa implementeringen till den avsedda applikationens unika krav.Genom att överväga samspelet mellan funktionalitet, praktisk och innovation, skräddarsyr den DIAC-valet för att komplettera både etablerade och framåtsträvande teknologier.

Operationella egenskaper och beteende hos DIAC

DIAC:er fungerar med distinkt operationsdynamik, definierad av deras olinjära ledningsegenskaper, som används för att styra elektrisk kraft i specialiserade applikationer.Initialt i ett icke-ledande tillstånd går dessa komponenter endast i ledningsläge när den pålagda spänningen överstiger en förutbestämd brytspänning (VBO), vanligtvis mellan 25V och 48V.När väl denna tröskel har passerats tillåter DIAC:er strömflöde symmetriskt och hanterar växelströmsvågformer (AC) med likvärdig prestanda i båda polariteterna.Denna symmetriska ledning uppstår från deras interna struktur, vilket är uppenbart i deras unika spänning-strömkarakteristika.

Breakover spänning och dess beteende

Brytspänningen (VBO) för en DIAC representerar den specifika punkt där ledning börjar.Denna egenskap blir avgörande i system som kräver fördefinierade spänningsnivåer för drift, såsom dimmerbrytare för belysning eller motorkontroller.DIAC:er är målmedvetet utformade med ett smalt VBO-sortiment för att passa olika applikationer samtidigt som exakt funktionalitet bibehålls.Denna egenskap testas under verkliga driftsförhållanden för att bekräfta att DIAC-omkopplingsspänningen matchar kretskraven och bibehåller tillförlitlig prestanda inom designgränserna.

Symmetrisk drift och designeffektivitet

En utmärkande egenskap hos DIAC är deras symmetriska ledningsförmåga, vilket gör att de kan fungera effektivt under både positiva och negativa halvor av en AC-vågform.Denna dubbelriktade operation effektiviserar kretskonstruktioner, vilket tar bort behovet av separata komponenter för att hantera motsatta polariteter.Tillämpningar som faskontrollsystem, som vanligtvis används för att justera fläkthastigheter eller hantera industriella värmesystem, förlitar sig starkt på denna symmetri för oavbruten funktionalitet.Att observera spännings-strömkurvan avslöjar ett distinkt "Z"-mönster, som visar DIAC:s konsekventa och olinjära driftbeteende över AC-cykler.

Icke-linjär spänning-strömrespons

Det olinjära spänning-strömförhållandet för DIAC spelar en viktig roll i deras tillämpningar för effektreglering.Till skillnad från komponenter med linjära egenskaper, där strömmen stadigt ökar med spänningen, går en DIAC in i en plötslig övergång förbi sin breakover-spänning, vilket säkerställer att ledning endast sker vid tillräckligt höga spänningsnivåer.Detta kontrollerade beteende förhindrar oavsiktlig aktivering i kretsar.Exakt timing används i avfyrningskretsar för kiselstyrda likriktare (SCR) för att styra ledning vid det önskade ögonblicket.Att förstå detta olinjära beteende hjälper till att förbättra kretsnoggrannheten och driften.

Termiska och operativa överväganden

Att designa kretsar som involverar DIAC kräver noggrann uppmärksamhet på deras termiska känslighet och interaktion med intilliggande komponenter.Temperaturfluktuationer kan marginellt förändra brytspänningen, vilket kräver strategisk placering och isolering för bibehållen prestanda.Dessutom måste hållströmströskeln (IH) bibehållas för att förhindra att ledningen upphör i förtid.Kretskonstruktioner inkluderar stabiliseringsmetoder och stödjande komponenter för att upprätthålla konsekvent drift under föränderliga förhållanden.

DIAC-driftegenskaper stöder både traditionella effektstyrningssystem och nyare precisionskontrollapplikationer.Symmetrisk ledning och olinjärt svar ger flexibel och pålitlig kretsdrift.Att förstå dessa egenskaper hjälper till att förbättra prestandan i applikationer som sträcker sig från hushållselektronik till industriell utrustning.Flexibel drift stödjer även användning i nya kretskonstruktioner och vidareutveckling inom elektroteknik.

Tillämpningar av DIAC i kraftelektronik

DIAC:er fyller olika roller i kraftelektroniksystem genom att fungera som viktiga komponenter i triggnings-, kontroll- och tidskretsar.På grund av deras förmåga att växelvis leda under växelströmscykler utan förspänning, är DIAC:er idealiska för ett brett spektrum av praktiska användningsområden.

Synergi med TRIAC Switching Systems

DIAC:er förbättrar driften av TRIAC:er, vilket skapar en sömlös metod för växelströmsomkoppling i enheter som motorstyrenheter, värmesystem och dimmers.

• De stabiliserar TRIAC-aktivering över både positiva och negativa faser av AC-cykler, vilket säkerställer tillförlitlig prestanda.

• Praktiska konfigurationer placerar vanligtvis DIAC:er i serie med TRIAC-grindkretsar, vilket möjliggör fasstyrd grindning.

• Justerbara tidsmekanismer, som uppnås med hjälp av motstånd eller kondensatorer, hjälper till med exakt modulering av uteffekt.

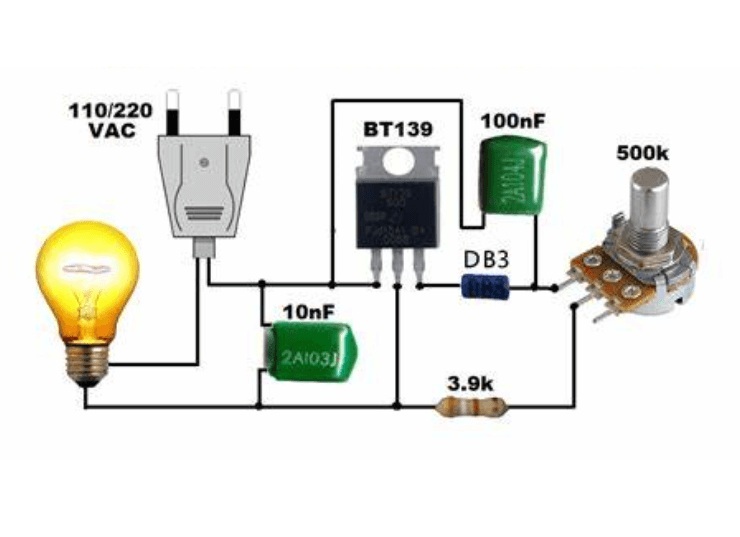

Ta till exempel ljusdimmersystem, där DIAC spelar en nyckelroll genom att kontrollera kondensatorns spänningsuppbyggnad tills den når DIAC:s brytpunkt, vilket utlöser en jämn, konsekvent drift.Sådana förbättringar har gjort DIAC:er till en hörnsten i designen av mycket lyhörda och innovativa smarta hemteknologier.

Precision i applikationer för ljusdimning

DIAC:er utmärker sig i dimningskretsar på grund av deras anpassningsförmåga i spänningsmodulering, vilket ger stadig kontroll över belysningsnivåerna.

• De säkerställer mjuka och flimmerfria övergångar, även när ljusstyrkan varierar över tiden eller över olika belastningar.

• Para ihop DIAC:er med avancerad elektronik förbättrar energieffektiviteten samtidigt som belysningssystemen hålls stabila och lyhörda.

Deras integration i moderna bostads- och kommersiella miljöer speglar den växande efterfrågan på användarvänliga system som upprätthåller omgivande komfort och tillförlitlighet under föränderliga förhållanden.

Pålitlig drift i lysrörslampor

Inom lysrörständningskretsar möjliggör DIAC den konsekventa spänningsurladdning som behövs för att initiera lampdrift.

• Deras symmetriska ledning säkerställer förutsägbara spänningsavbrottsnivåer, även under repetitiva cykler.

• Typiska implementeringar involverar hantering av förvärmnings- och timingkomponenter som säkerställer optimal tändningsprestanda.

Sådana framsteg har visat praktiska fördelar i energieffektiva uppgraderingar för konventionella belysningsinstallationer, vilket bidrar till att förlänga lampans livslängd samtidigt som de minskar långsiktiga underhållskostnader.

Kärnfunktioner i pulsstyrningssystem

DIAC:er ger stabilitet vid generering av timingpulser, vilket gör dem lämpliga för olika synkroniserade applikationer som fördröjningskretsar eller oscillatorer.

• Deras roll i oscillationssystem säkerställer synkroniserad timing som är avgörande för smidig interaktion mellan komponenter.

• Dessa egenskaper används i styrkretsar för industriella automationssystem.

Dessa tillförlitliga tidsfunktioner visar vikten av DIAC i högprecisionssystem, och betonar deras förmåga att förbättra övergripande prestanda och operativ effektivitet.

Effektivisering av spänning-till-frekvensomvandlingar

DIAC bidrar avsevärt till system som omvandlar inspänningsvariationer till proportionella frekvensutgångar.

• Deras inkludering i oscillerande kretsar stöder sensorgränssnitt och dynamiska mätapplikationer.

• Integrering i konstruktioner som miljöövervakningsinställningar understryker deras förmåga att bibehålla korrekta avläsningar trots fluktuerande indata.

Utöver mätning, exemplifierar DIAC-baserade omvandlare adaptiva teknologier, särskilt i återkopplingssystem, där stabilitet under varierande förhållanden säkerställer varaktig driftprecision.

Utöka möjligheter med DIAC-innovationer

DIAC-teknik erbjuder en expansiv mångsidighet över kraft- och signalelektroniksystem med sin symmetriska ledning och pålitliga triggningsegenskaper.

• Förbättringar av DIAC-material och kompakta konstruktioner har potentialen för större effektivitet i system för förnybar energi, IoT-gränssnitt och automatiserade enheter.

• Framtida framsteg, inklusive deras integration med nästa generations halvledarmaterial som SiC och GaN, kan leda till oöverträffade förbättringar i funktion och design.

Den växande relevansen av DIAC visar deras förmåga att anpassa sig till förändrade krav, från miniatyriserade kretsar till högpresterande energilösningar, vilket säkerställer deras fortsatta roll i banbrytande teknologiutveckling.

Optimalt urval av DIAC för praktiska tillämpningar

DIAC:er fungerar som kritiska komponenter i aktiveringen av TRIAC:er och SCR:er, och utgör grunden för samtida effektkontrollsystem.Bland de anmärkningsvärda DIAC-typerna är modeller som DB3, DB4 och SMDB3 kända för sin konsekventa prestanda och anpassningsförmåga till olika applikationer.Följande avsnitt undersöker deras egenskaper, användningsfall och överväganden för praktiska implementeringar.

DB3 och SMDB3

DB3- och SMDB3-modellerna kännetecknas av sina stabila brytspänningar, typiskt vid 32V, med ett driftsområde som sträcker sig från 28V till 36V.Dessa DIAC:er används ofta i scenarier som kräver pålitliga och förutsägbara utlösningsmekanismer.Deras inneboende design främjar effektivitet över en rad applikationer.

• Smidig intensitetskontroll i dimningskretsar

Inom ljusdimningssystem används DB3 och SMDB3 för att ge exakt TRIAC-triggning, vilket ger sömlösa övergångar i ljusstyrkekontroll.Dessa DIAC är toleranta mot fluktuationer i spänning och ström, vilket säkerställer hållbarhet under varierande förhållanden.Kompletterande åtgärder, som installation av kylflänsar på TRIAC:er, hjälper till att lindra termisk stress och stödjer därmed förlängd livslängd.

• Hastighetsreglering i motorstyrsystem

Tillämpningen av DB3 och SMDB3 i motorstyrkretsar, inklusive de som ses i HVAC eller hushållsapparater, säkerställer stabil reglering av motorhastigheter.Deras pålitliga triggningsbeteende främjar operativ effektivitet även med fluktuerande belastningar.Att lägga till brusfilter till dessa kretsar kan skydda DIAC från potentiella elektriska störningar, vilket stärker driftnoggrannheten och livslängden.

• Pålitlig aktivering i lampdon

Kompakta lysrör och LED-belysningssystem drar nytta av användningen av DB3 och SMDB3 i ballastkretsar för att säkerställa konsekvent aktivering av omkopplare, vilket resulterar i stadig belysning.Att designa dessa kretsar med korrekt isolering skyddar mot kortslutning och optimerar livslängden för DIAC, vilket främjar tillförlitlig långsiktig funktionalitet.

DB4

DB4-modellen definieras av dess högre genombrottsspänning, som vanligtvis mäter 40V och spänner över ett område på 35V till 45V.Denna ökade spänningskapacitet gör att den kan utmärka sig i applikationer som kräver förhöjda elektriska trösklar.

• Krets för förhöjda spänningströsklar

I kraftsystem som kräver högre spänningshantering, såsom de som ses i industrimotorer eller specialiserade belysningskontroller, visar sig DB4:s utökade räckvidd vara fördelaktig.Genom att tillgodose högre spänningströsklar främjar den driftskonsistens.Att införliva precisionsmotstånd i designen förfinar kontrollen över utlösningskänsligheten ytterligare, vilket säkerställer lyhörd och konsekvent prestanda.

• Skyddar prestanda under elektrisk stress

Tack vare sin robusta spänningstolerans är DB4 väl lämpad för att fungera i utmanande miljöer som är utsatta för elektriska överspänningar eller toppar.Att lägga till skyddselement, såsom Metal Oxide Varistors (MOVs), i kretsen förbättrar dess motståndskraft och skyddar mot övergående elektriska störningar, vilket säkerställer långsiktig tillförlitlighet.

Att välja lämplig DIAC kräver noggrant övervägande av faktorer som brytspänning, den avsedda driftsmiljön och specifika kretsbehov.Varje DIAC-modell möter unika krav, vilket möjliggör skräddarsydda lösningar för olika scenarier.Under konstruktionsstadiet kan omfattande tester – undersöka utlösande repeterbarhet och bedöma termisk prestanda under belastning – förfina kretsens funktionalitet och hållbarhet samtidigt som riskerna för driftstopp minimeras.

Slutsats

DIAC:er förblir viktiga komponenter i växelströmsstyrning på grund av deras symmetriska ledning, stabila triggningsbeteende och enkla drift.Deras förmåga att tillhandahålla tillförlitlig omkoppling i båda halvorna av en AC-vågform gör dem användbara i dimmers, motorkontroller, tidskretsar och TRIAC-baserade system.Även om de erbjuder begränsad styrbarhet jämfört med avancerade växlingsenheter, fortsätter deras enkelhet, hållbarhet och effektivitet att stödja praktiska elektroniska konstruktioner.Pågående förbättringar av halvledarmaterial och kompakt kretsintegrering förväntas utöka DIAC:s roll i modern kraftelektronik och intelligenta styrtillämpningar.
