EPROM vs EEPROM, arbetsprinciper, skillnader och tillämpningar

EPROM och EEPROM är icke-flyktiga minnesteknologier som används för att lagra data även när strömmen är borta.EPROM använder ultraviolett ljus för full-chip-radering och användes i stor utsträckning i tidiga BIOS-chips, industriell utrustning och äldre system.EEPROM förbättrar denna design genom att tillåta elektrisk radering, omprogrammering i kretsar och uppdateringar på bytenivå.Den här artikeln förklarar hur EPROM och EEPROM fungerar, deras nyckelfunktioner, skillnader, tillämpningar och fortsatta relevans i modern och äldre elektronik.

Katalog

Utforskar EPROM

EPROM (Erasable Programmable Read-Only Memory) representerar en viktig kategori av icke-flyktigt minne, som kan bevara data utan att behöva ström.Denna minnestyp kräver ultraviolett (UV) ljus för radering och kännetecknas av sin unika design, med ett genomskinligt kvartsfönster som exponerar kiselmatrisen under.Genom exponering för UV-ljus frigör högenergifotoner fångade elektroner i minnesceller och återställer lagrad data.För att skydda mot oavsiktlig dataförlust täcks kvartsfönstret vanligtvis med ogenomskinligt lim efter programmering.

EPROMs introduktion tog upp viktiga utmaningar förknippade med äldre PROM-teknik (Programmable Read-Only Memory), särskilt dess inbyggda restriktiva "write-once"-funktionalitet.Genom att utnyttja högspänningsingångar, från 12–24V, växte EPROM fram som en allmänt antagen lösning i tidiga BIOS-chips och industriella system innan Flash-minnet förekom på marknaden.Övergången till EPROM markerade ett betydande steg framåt inom minnesteknologin och lade grunden för framtida innovationer.

• Identifieringstekniker: EPROM-chips kan särskiljas med standardartikelnummer som ofta börjar med "27" (t.ex. 27C020, vilket betyder ett 2M-bitars EPROM).

• Standardtillstånd: Nyligen raderade EPROM-chips initieras med alla databitar inställda på "1".

• UV-ljusraderingstid: Att radera lagrad data kräver vanligtvis 15–20 minuters exponering för UV-ljus.

Funktioner hos EPROM

EPROM-teknologin kräver användning av specialiserad extern hårdvara, såsom programmeringsenheter, för att underlätta dess drift.Dessa enheter förmedlar högspänningspulser som avsätter elektriska laddningar i flytande grindar i minnescellerna.Även om det går relativt långsamt att skriva data till EPROM jämfört med samtida alternativ, är teknikens hållbarhet anmärkningsvärd.

• Datalagringsegenskaper: EPROM-chips kan på ett tillförlitligt sätt lagra data under längre perioder, ofta över 20 år, förutsatt att miljöfaktorerna förblir stabila.

• Oändliga läscykler: EPROM tillåter obegränsad läsoperation med bibehållen strukturell tillförlitlighet.

• Roll i äldre system: Trots att det överskuggas av Flash-minne, behåller EPROM användbarhet i långvariga industriella och äldre maskiner för att bevara firmware eller stödja iterativa systemdesigner.

Långvarig användning i äldre system visar EPROMs konsekventa tillförlitlighet, förutsatt att föreskrivna miljöunderhållsstandarder följs.Denna hållbara stabilitet antyder den noggrant övervägda tekniska designen som prioriterade robusthet.

Principer för EPROM-drift

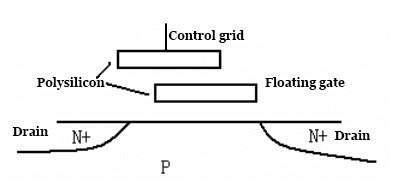

I hjärtat av EPROM-funktionaliteten ligger Floating Gate Transistor-arkitekturen, som fungerar som både den konceptuella och praktiska grunden för denna minnesteknologi.Denna design etablerade viktiga mekanismer som senare påverkade innovationer som Flash-minne.

Tillståndsrepresentation: Binära tillstånd i EPROM bestäms av aktiviteten hos den flytande grinden inom transistorstrukturen.

• Ange "1": Uppstår när inga elektroner är lagrade i den flytande grinden, vilket tillåter ledning via styrgrindens elektriska fält.

• Ange "0": Uppstår när elektroner hålls kvar i den flytande grinden, vilket skapar en negativ laddning som hindrar ledning genom styrgrinden.

Dataprogrammering involverar en högspänningsprocess som kallas lavininjektion, där elektroner får tillräcklig kinetisk energi för att passera den isolerande SiO₂-barriären innan de fångas i den flytande grinden.Denna noggranna process säkerställer bibehållande av binära tillstånd tills avsiktlig radering med hjälp av UV-strålning, där strömförande elektroner frigörs.Precisionen förknippad med hetelektroninjektion betonade datatillförlitlighet, vilket effektivt riktar sig till industrier fokuserade på stabilitet snarare än driftshastighet.

Den medvetna tekniken bakom EPROMs design återspeglar ett tillvägagångssätt som prioriterade minnesintegritet och betonade en genomtänkt balans mellan innovation och praktiska egenskaper.

EPROM används ofta för att forma tidiga datorer och industriella system.Dess framträdande användning i BIOS-chips möjliggjorde modulär firmwareutveckling och programmerbarhet, medan industriella applikationer gynnades av dess långsiktiga stabilitet.Transparensen i EPROMs kvartsfönster underlättade inte bara programmeringsinspektionen utan lade också till en visuellt distinkt komponent till dess fysiska estetik.

Vad är EEPROM?

EEPROM, eller Electrically Erasable Programmable Read-Only Memory, har dykt upp som en transformativ lösning inom minnesteknologi.Den erbjuder en anpassningsbar och effektiv metod för datalagring och modifiering.Till skillnad från tidigare ROM-teknologier tillåter EEPROM radering och omprogrammering via elektriska signaler, vilket eliminerar beroendet av externt UV-ljus och möjliggör justeringar i kretsen.Med möjligheten att modifiera enskilda byte av minne snarare än hela chippet, ger EEPROM oöverträffad kontroll och precision.Den här funktionen har bred nytta och stöder applikationer som hantering av användardefinierade inställningar, finjustering av kalibreringsparametrar och effektiv lagring av systemkonfigurationsdata.

ROM till EEPROM: A Progressive Transformation

Utvecklingen från traditionell ROM till EEPROM visar på bestående ansträngningar för att övervinna minnesteknologiska begränsningar.Varje innovation introducerar tydliga förbättringar av användbarhet och funktionalitet.

• Mask ROM: Denna grundläggande form av ROM innehöll data som kopplades fast under tillverkningen och lämnade inget alternativ för uppdateringar eller korrigeringar.Även om den var kostnadseffektiv i massproduktion, hindrade dess styvhet anpassningsförmågan i föränderliga miljöer.

• PROM (programmerbar ROM): PROM möjliggjorde en enda instans av programmering efter tillverkning men visade sig oförlåtande i fall av fel eller behov av uppdateringar, vilket ledde till permanent oanvändbarhet av enheten och begränsade dess praktiska funktion.

• EPROM (raderbart programmerbart ROM): EPROM introducerade raderbarhet genom exponering för UV-ljus, vilket gör att data kan skrivas om genom en manuell och besvärlig process som kräver borttagning av chip från kretsar.Även om det gav större flexibilitet, begränsade dess beroende av fysiska procedurer användbarheten i dynamiska scenarier.

• EEPROM: EEPROM representerar ett stort steg framåt och utnyttjar elektriska signaler för omprogrammering utan att ta bort chipet från kretsen.Det möjliggör datahantering i systemet och erbjuder granulär kontroll via byte-nivåändringar.Dessa framsteg gör EEPROM oumbärligt för moderna datortillämpningar, från inbyggda system till konsumentelektronik, genom att lösa tidigare begränsningar sömlöst.

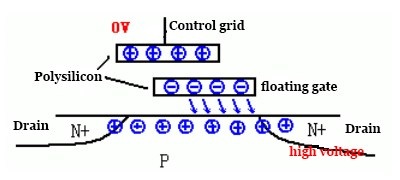

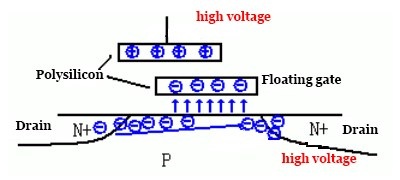

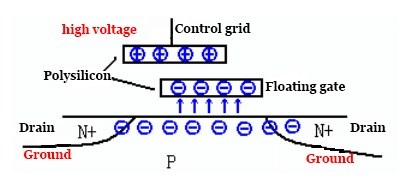

Fowler-Nordheim tunnelmekanism exemplifierad

EEPROM hämtar sin kapacitet från Fowler-Nordheim Tunneling, en precisionsdriven kvantmekanisk process som underbygger dess funktionalitet, hållbarhet och energieffektivitet.

• Elektrontunneling: Fowler-Nordheim Tunneling involverar förflyttning av elektroner genom en tunn kiseldioxidbarriär (SiO₂) under ett starkt elektriskt fält.Denna process säkerställer minimal fysisk degradering av barriären, erbjuder hög tillförlitlighet och gör det möjligt för EEPROM-chips att uppnå uthållighetscykler från 100 000 till över 1 miljon skrivoperationer.

• Spänningsanpassningsförmåga: EEPROM-chips innehåller on-chip laddningspumpar som genererar den höga programmeringsspänning som krävs för tunnling från standardkällor med låg effekt, såsom 3,3V eller 5V.Denna sömlösa integration förenklar konstruktion på systemnivå och bidrar till energieffektiva arkitekturer.

• Mångsidiga applikationer: Dessa mekanismer underlättar EEPROM:s användning i många praktiska tillämpningar.Till exempel:

- Konsumentelektronik använder EEPROM för att lagra beständiga inställningar i mikrokontroller, där dynamiska firmwareuppdateringar är rutinmässiga.
- Datorer är beroende av EEPROM för att lagra BIOS-konfigurationer, vilket säkerställer stabila startprocesser och systeminitiering.
- Inbyggda system använder EEPROM för att skydda känsliga data, inklusive enhets-ID:n, diagnostiska parametrar och konfigurationsinställningar, vilket betonar dess anpassningsförmåga över olika applikationer.

Definiera egenskaper och systemintegration

En närmare granskning av EEPROM avslöjar attribut som sträcker sig utöver standardtekniska mätvärden, vilket ger djupgående konsekvenser för systemdesign och driftseffektivitet.

• Omprogrammerbarhet i kretsen: EEPROMs förmåga att programmera om data samtidigt som den är inbäddad i system främjar strömlinjeformad anpassning i dynamiska och iterativa tekniska miljöer.Den här funktionen används under produktutveckling och felsökning för att förbättra produktiviteten och anpassningen.

• Hållbarhet vid användning: Med stöd av Fowler-Nordheim Tunneling erbjuder EEPROM ett kostnadseffektivt alternativ genom att förlänga enhetens livslängd och begränsa utbytesfrekvensen.Dess robusta uthållighet säkerställer konsekvent tillförlitlighet i applikationer med hög efterfrågan.

• Avancerad flexibilitet: EEPROM-modifieringsmöjligheterna på bytenivå betyder ett framåttänkande för minnesdesign, med betoning på selektiv kontroll och riktade justeringar.Sådan precision överensstämmer väl med trender inom automatiserade system och industrier som kräver datahantering.

• Insikter från Memory Evolution: EEPROM står som ett bevis på den pågående utvecklingen av minnesteknologier.Dess utveckling återspeglar en betydande avvikelse från de strikta gränserna för tidigare ROM-typer, vilket symboliserar en förändring mot anpassningsbara lösningar skräddarsydda för att möta de ständigt föränderliga kraven från teknikdrivna miljöer.

När det tekniska landskapet fortsätter att utvecklas, resonerar det paradigm som etablerats av EEPROM som både en funktionell tillgång och en historisk milstolpe inom minnesteknologi, vilket understryker dess relevans för att forma framtiden för datalagring och manipulation.

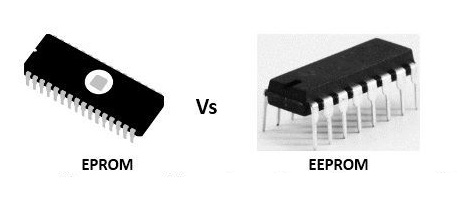

Skillnader mellan EPROM och EEPROM

År 2026 förblir EPROM (Erasable Programmable Read-Only Memory) och EEPROM (Electrically Erasable Programmable Read-Only Memory) centrala i olika elektroniska applikationer, som var och en har en distinkt roll formad av sina unika egenskaper.Att jämföra dessa teknologier ger en grund för att välja optimala minneslösningar som är skräddarsydda för specifika operativa behov.

Jämförelse av prestanda och radering

EPROM-egenskaper

• Raderingsmetod

EPROM kräver långvarig exponering för ultraviolett (UV) ljus för att ta bort innehåll, vilket kräver exakt kontroll över ljusintensitet och timing.Detta beroende av extern utrustning komplicerar dess användbarhet i snabba miljöer.

• Granularitet

Minneschippet måste raderas helt;selektiv radering på bytenivå är inte möjlig.Denna begränsning minskar effektiviteten i scenarier som kräver inkrementella uppdateringar eller frekventa ändringar.

• Omprogrammeringsprocessen

Omprogrammering kräver fysisk borttagning av chipet och manuell hantering med hjälp av specialverktyg.Detta extra lager av ansträngning avskräcker ofta dess tillämpning i system som kräver frekventa justeringar eller snabba omkonfigurationer.

• Fysisk design

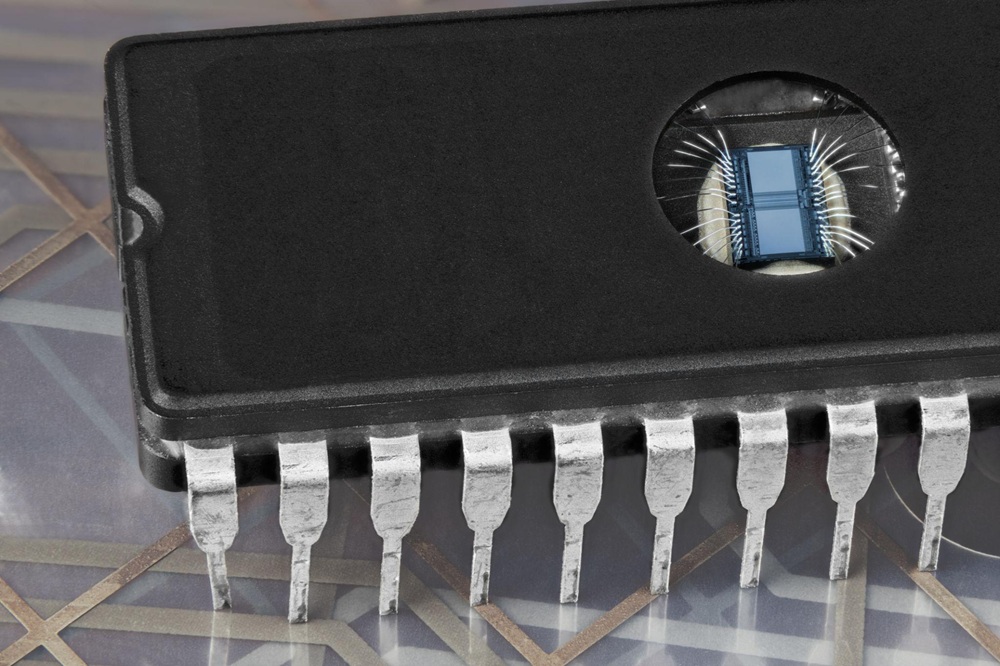

Vanligtvis inkapslade i keramiska förpackningar med kvartsfönster, är EPROMs konstruerade för hållbarhet.Men deras fysiska konstruktion medför rumsliga begränsningar, vilket komplicerar integrationen i kompakta enheter.

EEPROM-egenskaper

• Raderingsmetod

EEPROM utnyttjar elektriska signaler för radering och omprogrammering i systemet, förenklar underhållet och möjliggör täta, snabba uppdateringar.

• Granularitet

Programmerbarhet på bytenivå säkerställer att ändringar kan riktas mot specifika sektioner av minnet, för dynamiska scenarier som justering av firmware eller operativa förbättringar.

• Omprogrammeringsprocessen

Till skillnad från EPROM kräver inte EEPROM borttagning från dess kretsar och integreras sömlöst med enheter.Detta minimerar systemets stilleståndstid och minskar teknisk komplexitet under uppgraderingar.

• Fysisk design

Moderna förpackningstekniker som SOP (Small Outline Package) eller DIP (Dual In-line Package) betonar kompakthet samtidigt som de stöder hållbarhet, vilket gör EEPROM idealisk för moderna elektroniska system.

Praktiska tillämpningar 2026

I det ständigt föränderliga tekniska landskapet avgränsar de utmärkande egenskaperna hos EPROM och EEPROM deras användbarhet över moderna och äldre applikationer.

Industriantagande av EEPROM

• Frekventa uppdateringar och adaptiv datalagring

EEPROM utmärker sig i miljöer som kräver regelbundna justeringar eller flyktig informationslagring.Dess förekomst sträcker sig över branscher som bilindustrin, konsumentelektronik och IoT, där precision och tillförlitlighet är av största vikt.

• Inbyggda system

Tillämpningar inkluderar smarta mätare som lagrar nätverkskonfigurationer och konsumentelektronik som behåller personliga inställningar.I2C- och SPI-protokoll används också för att förenkla systemintegration.

• Tillverkningseffektivitet

I fabriksinställningarna lagrar EEPROM kalibreringsdata som används för att upprätthålla driftseffektivitet, finjustera hårdvarans prestanda och minska oväntade stillestånd.

Äldre roll för EPROM

• Bevarande av retrosystem

EPROM förblir en integrerad del av renoveringen av historiska datorenheter som Apple II och Commodore 64, vilket säkerställer autentisk restaurering och hållbar drift av äldre system.

• Industriell och flyg- och rymdanvändning

Firmware inbäddad i EPROM behåller sin tillförlitlighet när det gäller att underhålla säkerhetskritiska maskiner och flygelektroniksystem, vilket stöder väsentliga operationer i åldrad teknik.

• Utbildningsbidrag

EPROM erbjuder praktiska inlärningsmöjligheter för studenter i ingenjörslaboratorier, vilket främjar insikter i raderbara minnesteknologier och grundläggande kretsdesigner, ett verktyg för att förstå minnesutvecklingen som ligger till grund för moderna enheter.

Framtidsperspektiv och utvecklingsperspektiv

Den bestående relevansen av EPROM och EEPROM ligger i deras förmåga att tillgodose olika krav.Medan EEPROMs anpassningsförmåga kompletterar framtidsinriktade trender, fungerar EPROM som ett stadigt ankare för äldre system och grundläggande utbildning.

• Balansera moderna och äldre tillvägagångssätt

Att utvärdera dessa tekniker innebär att utvärdera deras integrationspotential med bakåtkompatibilitet i åtanke, eftersom industrier fortsätter att kräva anpassningsförmåga parat med motståndskraft.

• Utforska hybridlösningar

Framsteg inom raderbart minne skulle kunna ge hybriddesigner, som kombinerar robustheten hos EPROM-arkitekturen med granulariteten och hastigheten som är förknippade med EEPROM.Dessa innovationer kan omdefiniera sektorer som syftar till att minimera driftstopp och förbättra datahanteringen.

• Betydelse inom industriella och akademiska områden

Att säkerställa ett harmoniskt samspel mellan samtida framsteg och traditionell teknik främjar fortsatt tillväxt inom tillverkning, ingenjörslaboratorier och andra kärnområden.

Slutsats

EPROM och EEPROM hjälpte båda till att forma raderbar minnesteknik, men de tjänar olika behov.EPROM är hållbart och användbart för äldre system, bevarande av fast programvara och utbildningsapplikationer, även om det kräver UV-radering och manuell omprogrammering.EEPROM erbjuder större flexibilitet genom elektrisk omskrivning, kompakt förpackning och selektiva datauppdateringar, vilket gör den bättre lämpad för inbyggda system, hemelektronik, fordonsmoduler och IoT-enheter.Att förstå deras skillnader hjälper till att välja rätt minnestyp för stabilitet, uppdateringsfrekvens och systemkompatibilitet.

Vanliga frågor [FAQ]

1. Vad definierar skillnaden mellan EPROM och EEPROM?

EPROM raderar data genom exponering för ultraviolett (UV) ljus, vilket kräver specialiserad extern utrustning, medan EEPROM använder elektriska signaler för radering och programmering, vilket möjliggör mer sömlös programmering i kretsen med precision på bytenivå.EEPROMs funktionalitet överensstämmer med moderna behov av effektiv och direkt minnesmanipulation, medan EPROM representerar en tidig lösning som krävde extern intervention för omprogrammering.Skiftet från UV-baserad radering till elektriskt baserad kontroll illustrerar den tekniska utvecklingen mot att göra minneshantering mer enkel och flexibel.

2. Hur fungerar den operativa mekanismen för EPROM?

EPROM behåller data genom att fånga upp laddningar i transistorer med flytande grind.För att radera befintliga laddningar tillför UV-ljus den energi som krävs för att återställa minnesceller, vilket effektivt rensar chippet för omprogrammering.Denna metod betonar beroendet av UV-teknik under eran, och erbjuder stabil datalagring trots dess begränsade bekvämlighet.Mekanismen tillgodoses grundläggande behov för icke-flyktig lagring innan elektriska metoder blev dominerande, och visade hur specifika teknologier svarade på tidiga lagringsutmaningar.

3. Vad är EPROM designad för?

EPROM, förkortning för Erasable Programmable Read-Only Memory, representerar en typ av icke-flyktig lagring som bibehåller sin dataintegritet även när strömmen kopplas bort.Dess omprogrammeringsprocess kräver UV-ljusexponering för radering.Arkitekturen belyser historiska prioriteringar för robusta och tillförlitliga strömoberoende lagringslösningar, designade i en tid då långvarig hållbarhet vägde tyngre än farhågor om användbarhet eller användarvänlighet.Denna milstolpe banade väg för framsteg inom minnesteknik samtidigt som den överbryggade tidigare lagringsmetoder till vad vi förlitar oss på idag.

4. Varför har EEPROM fördelar jämfört med EPROM?

EEPROM uppnår datamodifiering genom elektriska signaler, tar bort beroendet av UV-ljus och underlättar programmering direkt i kretsen.Dess byte-nivåkontroll introducerar anpassningsförmåga i miljöer som kräver täta och exakta justeringar.Denna förmåga omdefinierar minnesarbetsflöden genom att bädda in flexibla modifieringsprocesser direkt i enheter, och därigenom förbättra användbarheten och effektiviteten.Sådana framsteg återspeglar överväganden för modern enhetsintegration som prioriterar praktisk och snabb funktionalitet framför historiska metoder.

5. Vad är skillnaden mellan Flash-minne jämfört med EEPROM?

Både Flash och EEPROM fungerar som typer av icke-flyktigt minne;EEPROM har dock högre granularitet, vilket möjliggör radering och omskrivning på en byte-för-byte-basis, vilket stöder finare datakontroll.Flash, däremot, använder en sektorbaserad rensningsprocess som kräver att hela block raderas innan ny information skrivs, vilket leder till minskad uthållighet på grund av dess ändliga omskrivningscykler.Flashs design lutar åt prioriteringar som ökad lagringstäthet och överkomliga priser, även om det offras precisionskontroll och lång livslängd vid omprogrammering.
