Elektrolytkondensatorer förklaras: Typer, ESR, Ripple Current

Den här artikeln förklarar hur elektrolytiska kondensatorer fungerar, var de presterar bäst och varför aluminium- och tantalkondensatorteknologier innebär viktiga avvägningar i tillförlitlighet, stabilitet, storlek och elektriskt beteende.Den utforskar också krusningsströmeffekter, termisk stress, impedansegenskaper, kondensatorkombinationer med keramik, långsiktiga nedbrytningsmekanismer och praktiska urvalsstrategier som används i moderna elektroniska kraft- och signalsystem.

Katalog

Elektrolytiska kondensatorer Översikt

Elektrolytiska kondensatorer väljs ofta när en design behöver mycket kapacitans utan att pressa budgeten eller PCB-området till obekvämt territorium.Den bekvämligheten kommer med avvägningar som visar sig i elektriskt beteende och i långsiktig konsistens, och dessa avvägningar tenderar att bli mer märkbara när drifttimmar ackumuleras.

Vanliga spänningsvärden landar vanligtvis i intervallet ~4 V till 500 V, medan specialserier kan nå ungefär 630 V och högre.Omgivningstemperaturklasser sträcker sig vanligtvis från -40°C till +105°C, och avancerade produktlinjer sträcker sig till +125°C.I verkligt designarbete berättar dessa katalognummer sällan hela historien av sig själva;Resultaten formas av hur delen är stressad, hur mycket krusning den bär, vart värmen faktiskt tar vägen och hur komponentens egenskaper glider med åldern.

Det är också värt att erkänna en praktisk verklighet: elektrolytik kan se bra ut på en bänk under en kort sikt och sedan börja bete sig annorlunda när samma krets bor i ett varmt hölje, ser upprepade överspänningshändelser eller skickas över en bredare blandning av produktionspartier.Det gapet mellan första intryck och långsiktigt beteende är där noggrant urval och validering lönar sig.

Applikationspassning: Hög kapacitans, bulkenergi och DC-lutande roller

Elektrolytik tenderar att leverera betydligt mer kapacitans per dollar än många film- eller keramiska alternativ i liknande spänningsklasser.Designers accepterar vanligtvis det köpet med några begränsningar i åtanke: de är ofta fysiskt större än keramik vid jämförbar spänningskapacitet, och många är polariserade, så den applicerade spänningsriktningen måste hållas under kontroll.

Elektrolytika används vanligtvis där en stor laddningsreservoar är önskvärd och vågformen är primärt DC med överlagrad rippel.De sitter ofta vid den punkt där ett effektsteg övergår från att skapa DC till att hålla DC stabil under verklig belastningsdynamik.

Typiska användningsfall listas nedan som en enda uppsättning för enkel skanning:

• DC-länkfiltrering

• Rättningsutjämning

• Håll upp energilagring

• Lågfrekvent frånkoppling

I en fungerande strömförsörjning fungerar en elektrolytik ofta som den kortsiktiga energibufferten under belastningssteg.Medan kontrollslingan fortfarande reagerar, tillför eller absorberar kondensatorn ström, och det är då det är lätt att märka oidealiteterna under mätning: spänningsfall kopplat till ESR, självuppvärmning kopplad till rippelström och gradvis parameterdrift när elektrolyt- och oxidsystemet åldras.

Ur teknisk synvinkel kan detta vara lite frustrerande eftersom kondensatorn gör exakt vad fysiken tillåter, bara inte alltid vad en schematisk symbol antyder.Att planera för dessa "icke-ideala" beteenden tidigt leder vanligtvis till färre överraskningar i det sena skedet.

Huvudfamiljer: Aluminium vs. Tantal

Elektrolytiska kondensatorer är vanligast förekommande som aluminiumelektrolytika och tantalelektrolytika.Tantaldelar förblir elektrolytiska;skillnaden är anoden och det dielektriska systemet, vilket leder till olika styrkor och spänningskänsligheter.

Ett val mellan dessa familjer handlar sällan bara om kapacitans och spänning på databladet.Det blir ofta en diskussion om hur kretsen beter sig vid start, hur väl stress kontrolleras och hur mycket variation designen kan tolerera utan att förvandla validering till gissningar.

Gemensam positionering av de två familjerna sammanfattas här:

• Aluminiumelektrolytik: används ofta för bulkfiltrering och energilagring, bred spänningstillgänglighet, allmänt fördelaktig kostnad

• Tantalelektrolytik: hög volymetrisk effektivitet och jämförelsevis stabilt kapacitansbeteende inom vissa områden, vanligtvis när det gäller strängare kontroll av överspänningsbeteende, inrush och skyddsimpedans

En praktisk inramning är att aluminiumdelar ofta vinner "bulk och rippel" jobb, medan tantal ofta väljs när storlekstryck, impedansmål eller stabilare elektriskt beteende driver kravet, förutsatt att kretsen har en tydlig plan för att begränsa stress under överspänningar och transienter.

Viktiga elektriska beteenden som formar verkliga prestanda

Det verkliga beteendet hos elektrolytiska kondensatorer formas av flera interagerande elektriska egenskaper snarare än kapacitans enbart.Parametrar som tolerans, spänningsspänning, läckström, ESR, rippelström och termiskt beteende påverkar starkt hur kondensatorn presterar över tid och under förändrade driftsförhållanden.I praktiska kretsar avgör dessa faktorer ofta om en kraftskena förblir stabil, bullrig, termiskt belastad eller benägen för långvarig nedbrytning.

Kapacitansvärden skrivs vanligtvis med hjälp av submultiplar som µF, nF och pF eftersom 1 farad är extremt stort för de flesta diskreta komponenter.I praktisk notation är 1 µF = 1000 nF och 1 nF = 1000 pF.Att hålla enhetskonventioner konsekventa över scheman, stycklistor och monteringsdokumentation hjälper till att minska ersättnings- och tolkningsmisstag under konstruktion och tillverkning.

Elektrolytiska kondensatorer tenderar också att ha bredare toleransintervall än många film- eller keramiska kondensatorer.Variationer som +50%/−20% är inte ovanliga, speciellt i delar med större värde.I applikationer för bulkfiltrering kan denna spridning ha liten praktisk konsekvens, men i impedansformning, timingnätverk eller kontrollloopbeteende kan kapacitansvariation förskjuta transientsvar och stabilitetsmarginaler tillräckligt mycket för att bli mätbara under validering och produktionstestning.

Spänningsklassning påverkar mer än enkel överlevnad mot haveri.Att arbeta kontinuerligt nära den maximala märkspänningen ökar den elektriska spänningen i det dielektriska systemet och kan accelerera läckage, intern uppvärmning och långvariga slitagemekanismer.På grund av detta minskar många konstruktioner avsiktligt elektrolytiska kondensatorer och driver dem under den tryckta spänningsgränsen för att förbättra tillförlitligheten och minska känsligheten för termisk och krusningsrelaterad stress.

Läckström och isoleringsbeteende påverkar också verklighetens prestanda, särskilt i uppehållskretsar, tidsystem och analoga sektioner med låg effekt.Större elektrolyter uppvisar naturligtvis ett visst läckage på grund av dielektriskt och elektrolytbeteende, och detta läckage bidrar till att lagrad laddning avtar över tiden.I praktiska kraftsystem, utvärdera isoleringsbeteendet med hjälp av både läckström och tidskonstant hänsyn snarare än att förlita sig på enbart kapacitansvärden.

Förlustmekanismer blir särskilt viktiga under krusningsförhållanden.När AC-rippelström flyter genom ESR, producerar intern effektförlust värme, och den uppvärmningen påverkar direkt kondensatorernas åldrande och livslängd.När temperaturen stiger accelererar elektrolytnedbrytningen, ESR kan öka ytterligare och termisk stress kan förvärras med tiden.I många verkliga system är kondensatorernas tillförlitlighetsproblem därför nära kopplade till rippelströmhantering, luftflödesförhållanden, PCB-placering och närliggande värmekällor snarare än enbart kapacitansvärdet.

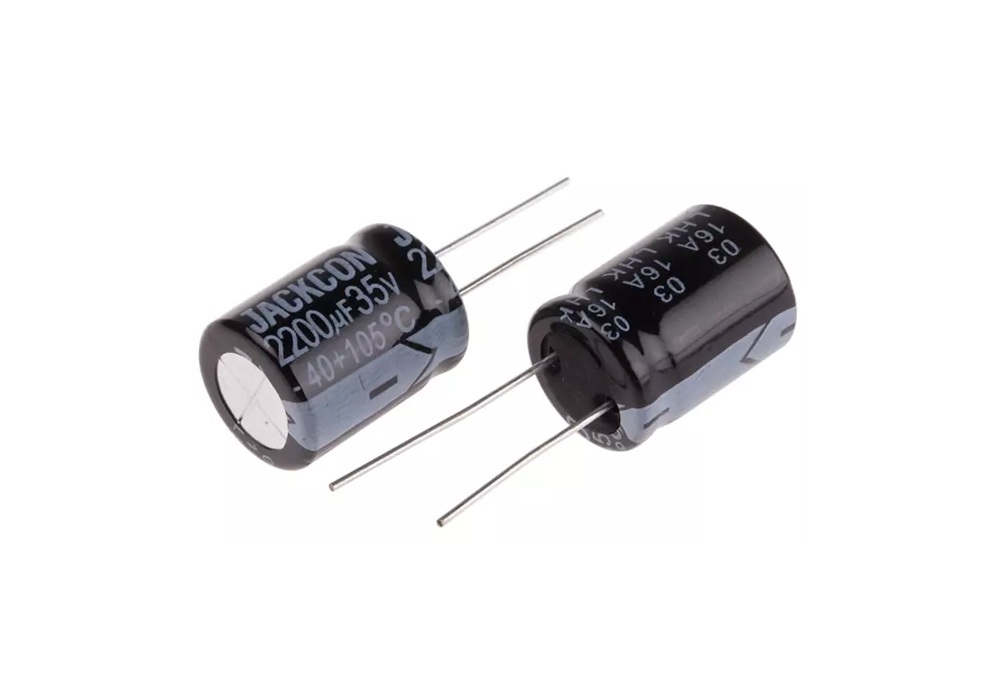

Elektrolytisk kondensator i aluminium

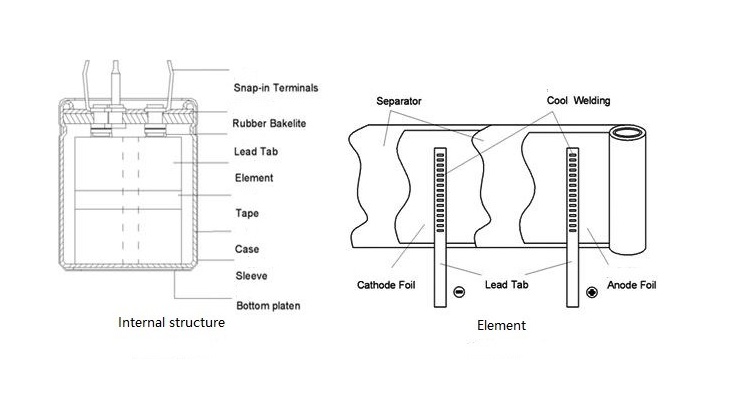

En elektrolytisk kondensator av aluminium är byggd med flera sammankopplade lager som arbetar tillsammans för att lagra elektrisk energi.Huvudstrukturen inkluderar en etsad aluminiumanodfolie, ett tunt dielektriskt skikt av aluminiumoxid, en elektrolyt och en negativ folieströmkollektor.Dessa lager lindas till en kompakt jelly-roll struktur och försluts inuti en aluminiumburk.Den etsade anodfolien är viktig eftersom dess grova mikroskopiska yta kraftigt ökar den effektiva ytarean, vilket gör att kondensatorn kan uppnå hög kapacitans i en relativt liten storlek.

Det dielektriska skiktet bildas direkt på ytan av anodfolien genom en elektrokemisk process som kallas anodisk formning.Eftersom oxidskiktet är extremt tunt kan elektrolytkondensatorer av aluminium ge stora kapacitansvärden jämfört med många andra kondensatortyper.Tjockleken på detta oxidskikt bestämmer kondensatorns spänningsklassificering.Kondensatorer med högre spänning kräver tjockare oxidskikt, men detta minskar också kapacitansdensiteten och ökar den fysiska storleken.

Elektrolyten fungerar som kondensatorns katodsystem, medan den negativa folien tillhandahåller den ledande vägen till den externa terminalen.Till skillnad från solida elektrodstrukturer som används i vissa kondensatortyper tillåter elektrolyten kondensatorn att bibehålla hög kapacitans men introducerar också begränsningar relaterade till temperatur, åldring och läckström.Dessa inre material försluts noggrant för att minska elektrolytavdunstning och bibehålla långtidsstabilitet.

Eftersom dielektrikumet bara fungerar korrekt när anoden förblir positiv i förhållande till elektrolyten, är de flesta elektrolytiska kondensatorer av aluminium polariserade.Omvänd spänning kan skada oxidskiktet, vilket orsakar överdrivet strömflöde, gasgenerering, värmeuppbyggnad och eventuell avluftning.Av denna anledning är polaritetsmarkeringar och korrekt installation avgörande i praktisk kretsdesign.

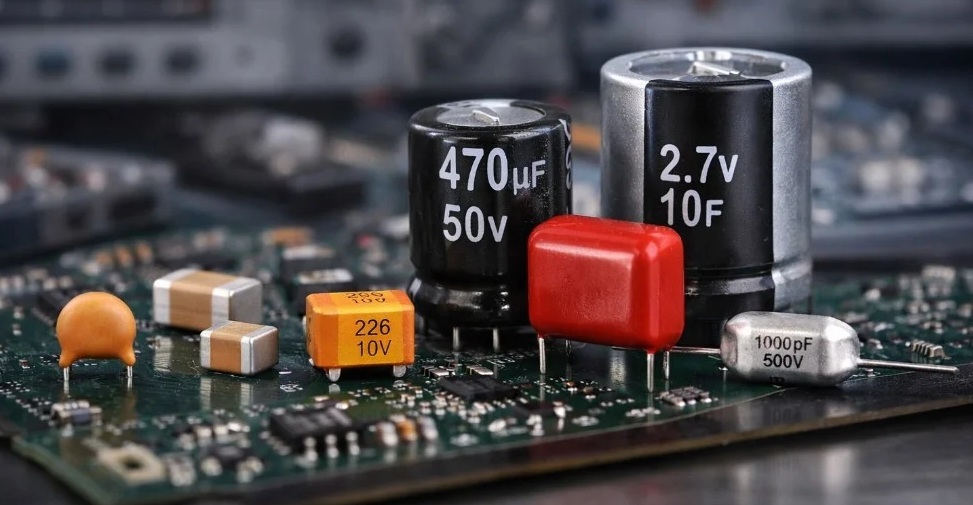

Användning av elektrolytiska kondensatorer i verkliga kretsar

Signalkoppling och DC-blockering

Elektrolytiska kondensatorer används ofta för signalkoppling i ljudförstärkare, kommunikationskretsar, sensorgränssnitt och analoga behandlingssteg där AC-signaler måste passera mellan kretsblock medan DC-förspänningsförhållandena förblir isolerade.I dessa applikationer blockerar kondensatorn jämn likspänning samtidigt som de tillåter växlande signalkomponenter att fortsätta genom signalvägen.Detta förhindrar ett steg från att störa driftpunkten för ett annat steg.

Eftersom elektrolytiska kondensatorer ger relativt stora kapacitansvärden i kompakta paket, väljs de vanligtvis för lågfrekvenskopplingstillämpningar där mindre keramiska kondensatorer kanske inte ger tillräcklig kapacitans ekonomiskt.Men polaritetsorientering blir viktig eftersom felaktig polaritet kan öka läckström, distorsion, uppvärmning och långsiktiga tillförlitlighetsproblem.

Vid låga frekvenser kan otillräcklig kapacitans försvaga basresponsen i ljudsystem eller förvränga långsamt föränderliga analoga signaler.Kopplingskondensatorer väljs baserat på ingångsimpedans och den erforderliga gränsfrekvensen.I praktiska kretsar kan elektrolytiska kondensatorer som används för koppling också introducera distorsion om stora växelspänningar uppträder över dielektrikumet, särskilt i ljudvägar där signallinjäritet spelar roll.

Bulk-frånkoppling och Power Rail-stabilisering

Elektrolytiska kondensatorer används flitigt för bulk-frånkoppling och kraftskenastabilisering i digitala system, inbyggda styrenheter, industriell elektronik, motordrivrutiner och effektomvandlingssteg.Deras huvudsakliga roll är att lagra energi lokalt och leverera ström vid plötsliga belastningsförändringar som strömförsörjning eller långa PCB-spår inte kan svara på direkt.

När processorer, kommunikationsmoduler, reläer, lysdioder eller motorer växlar snabbt kan tillfälliga strömbehov orsaka spänningsfall och transient instabilitet.Elektrolytiska kondensatorer hjälper till att minska dessa störningar genom att fungera som lokala energireservoarer som absorberar krusningar, mjuka lastövergångar och stabiliserar långsammare delar av kraftdistributionsnätverket.

Enbart elektrolytiska kondensatorer är dock vanligtvis inte tillräckliga för bredbandsbrusdämpning eftersom deras impedans ökar vid högre frekvenser på grund av ESR- och ESL-beteende.Av denna anledning kombineras elektrolytiska kondensatorer ofta med keramiska kondensatorer placerade nära integrerade kretsar.Den elektrolytiska kondensatorn stöder lagring av bulkenergi, medan den keramiska kondensatorn minskar högfrekvent kopplingsljud och snabba transienta toppar.

ESR för elektrolytiska kondensatorer påverkar också kretsens beteende.Extremt låg ESR kan tyckas vara önskvärt, men i vissa kraftsystem hjälper måttlig ESR att dämpa resonansen mellan kondensatorer, PCB-induktans och switchande regulatorer.Utan tillräcklig dämpning kan överdriven ringning eller oscillering uppstå under lastövergångar.Som ett resultat balanserar kondensatorval ofta kapacitans, ESR, rippelförmåga, stabilitetsbeteende och transientsvar snarare än att bara maximera kapacitansen.

Likriktare utjämning och krusningsreducering

Elektrolytiska kondensatorer används vanligtvis efter likriktarsteg i linjär strömförsörjning för att jämna ut pulserande DC till en mer stabil utspänning.Under varje AC-cykel laddas kondensatorn nära toppen av den likriktade vågformen och laddas sedan ur i belastningen mellan topparna, vilket minskar rippelspänningen över matningsskenan.

Större kapacitansvärden minskar i allmänhet rippelamplituden eftersom mer lagrad laddning blir tillgänglig under urladdningsintervall.Valet av kapacitans beror dock på flera faktorer inklusive belastningsström, rippelfrekvens, tillåten rippelspänning, startbeteende, fysisk storlek och termiska gränser.

Rippleströmsklassificering blir särskilt viktig i strömförsörjningsapplikationer eftersom intern uppvärmning orsakad av rippelström direkt påverkar kondensatorns livslängd.Överdriven rippelström ökar den inre temperaturen, accelererar nedbrytningen av elektrolyt, ökar ESR över tiden och förkortar driftsäkerheten.Högtemperaturmiljöer intensifierar dessa åldringsmekanismer ytterligare.

Stora elektrolytiska kondensatorer i likriktarkretsar kan också skapa betydande inkopplingsström under uppstart eftersom initialt urladdade kondensatorer tillfälligt beter sig som lågresistansbelastningar.Utan strömbegränsning kan denna uppstartsöverspänning belasta likriktare, transformatorer, omkopplare, säkringar och bryggdioder.Konstruktörer minskar ofta dessa effekter genom att använda mjukstartskretsar, NTC-termistorer, kontrollerad startsekvens eller strömbegränsande motstånd.

Uppehållsenergi, pulsbelastningar och motorstöd

Elektrolytiska kondensatorer används ofta i kretsar som upplever kortvariga högströmskrav såsom motorstartsystem, reläaktivering, kamerablixtar, LED-drivrutiner, RF-sändare och pulserande krafttillämpningar.I dessa situationer levererar kondensatorn tillfälligt lagrad energi snabbare än den primära källan kan svara.

I motorsystem hjälper elektrolytiska kondensatorer till att minska spänningssänkningen under uppstart eller plötslig acceleration där strömbehovet ökar kraftigt under korta perioder.I kommunikationsutrustning och inbyggda system kan uppehållskondensatorer bibehålla drift under korta strömavbrott, batteriväxlingshändelser eller transient instabilitet i strömförsörjningen.

Den relativt höga energilagringsförmågan hos elektrolytiska kondensatorer gör dem lämpliga för dessa applikationer, särskilt där fysisk storlek och kostnad spelar roll.Upprepad pulsbelastning ökar pulsspänningen och värmegenereringen, så ESR-uppvärmning, kondensatoråldring, livslängdsklassificeringar och ventilation måste övervägas noggrant i system med hög driftcykel.

RC-timing och varför elektrolytik är dåliga precisionskomponenter

Elektrolytiska kondensatorer förekommer ibland i RC-tidkretsar där långa fördröjningar eller stora tidskonstanter krävs ekonomiskt.Exempel inkluderar startfördröjningskretsar, långsam återställningstid, mjukstartbeteende och enkla oscillator- eller timernätverk.

Emellertid är elektrolytiska kondensatorer i allmänhet dåliga val för precisionstidningstillämpningar eftersom kapacitansvärde, läckström, ESR och dielektriskt beteende kan variera avsevärt med temperatur, åldring, frekvens, applicerad spänning och tillverkningstolerans.Enbart läckström kan märkbart förändra laddningsbeteendet i kretsar med långa fördröjningar.

Temperaturförändringar påverkar timingkonsistensen ytterligare eftersom kapacitans och ESR skiftar över driftsförhållandena.I många kretsar läggs kompensationsmetoder, bredare tidsmarginaler, kalibreringsrutiner eller olika kondensatortyper till när stabil tidtagningsnoggrannhet krävs.

För noggranna oscillatorer, klockgenerering, mätsystem eller exakt analog timing ger filmkondensatorer eller keramiska kondensatorer med stabila dielektriska material vanligtvis mer förutsägbart långsiktigt beteende än elektrolytiska kondensatorer.

Designperspektiv: Använd elektrolytik för energiproblem, inte precisionsproblem

Elektrolytiska kondensatorer presterar bäst i applikationer centrerade kring energilagring, rippelhantering, transientstöd, bulkfiltrering och lågfrekventa kapacitanskrav.Deras höga kapacitans-till-storlek-förhållande gör dem praktiska för kraftelektronik, energibuffring, startstöd och försörjningsstabilisering där stor laddningslagring är nödvändig.

De är dock mindre lämpliga för precisionsberoende uppgifter som involverar stabil kapacitans, lågt läckage, snäv tolerans, låg distorsion eller högfrekvent drift.ESR-variation, elektrolytåldring, temperaturkänslighet, polaritetsbegränsningar och livstidsförsämring påverkar alla långsiktiga prestanda.

I modern kretsdesign behandlas därför elektrolytiska kondensatorer ofta som en del av en bredare kondensatorstrategi snarare än fristående lösningar.De kombineras med keramik, film, polymer eller andra kondensatortyper så att varje kondensatorteknologi hanterar det frekvensområde, stabilitetskrav och energibeteende som den stödjer bäst.

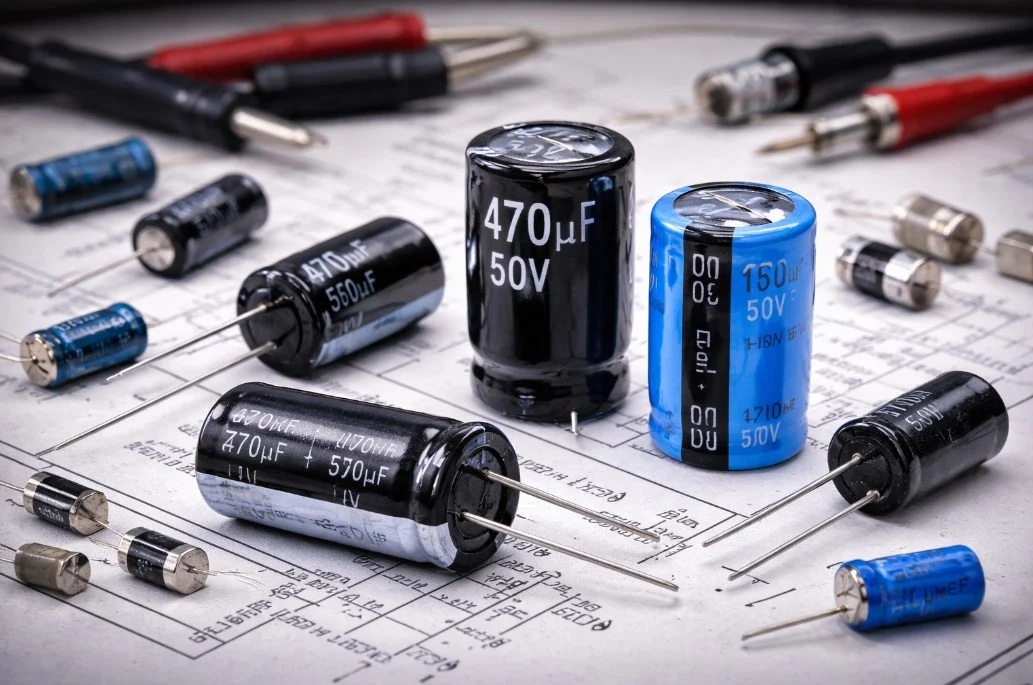

Hur man identifierar elektrolytisk kondensatorpolaritet

Elektrolytiska kondensatorer är polariserade delar, och omkastning av dem tenderar att pressa läckströmmen uppåt, uppmuntra till uppvärmning och åldra dielektrikumet snabbare än det skulle önska.När ärmranden är bortskavd, PCB-silkscreen saknas, och blylängden ger ingen antydan, polaritet kan fortfarande härledas genom att titta på hur läckage beter sig i två riktningar.Målet här är inte att läsa kapacitans.Målet är att jämföra hur samma kondensator beter sig under en liten DC-stimulus när mätaren används i resistansläge (ohm), där riktningen tyst kan ändra utfallet.

Varför läckström ändras med riktning

Vad mätaren faktiskt gör i Ohms-läge

I resistansläge genererar mätaren en liten intern likspänning och tolkar den resulterande strömmen som resistans.Med en elektrolytisk, ser sekvensen vanligtvis ut så här: den drar först ström när den laddas, det indikerade motståndet stiger sedan när laddningen saktar ner och slutligen sätter displayen sig i ett värde som domineras av läckage snarare än kapacitans.

Det där slutgiltiga avvecklingsbeteendet är där signalen bor.Med polariteten inriktad i den mer toleranta riktningen förblir läckaget vanligtvis lägre och mätaren tenderar att driva mot ett högre skenbart motstånd.Med omvänd polaritet blir läckaget ofta högre och kan se mindre stabilt ut, så mätaren tenderar att parkera vid ett lägre skenbart motstånd (eller klättra långsamt och aldrig bli lika högt).Det finns en viss lättnad när de två riktningarna separeras rent;det förvandlar ett okänt till något du kan agera på.

Vad ska man vara uppmärksam på

En hel del förvirring som kan undvikas kommer från att stirra på den första svingen och behandla den som svaret.Den initiala rörelsen återspeglar mestadels laddningsdynamik, som kan variera med mätaravstånd och kondensatorvärde.Den mer repeterbara jämförelsen kommer från det post-transienta beteendet efter en konsekvent väntan.

Fokuspunkter att spåra under varje pass:

• Ökningen under övergående (snabb vs. trög)

• Stabiliteten nära slutet (stadig kontra vandrande)

• Det inställda värdet efter samma väntetid i båda riktningarna

Varför detta håller "väl nog" på en bänk

Det här tillvägagångssättet stöder sig på en fysisk asymmetri som är svår att önska bort: oxidskiktet i en elektrolytikum bildas i en riktning och tolererar generellt den riktningen bättre under DC-spänning.Även när delen är gammal matchar riktningen som producerar mindre ihållande ström under mätarens DC-förspänning ofta den avsedda polariteten.Det kommer inte att uppfylla laboratoriestandarder för identifiering, men det kan hindra en reparation från att ta den känslomässiga vändningen ingen njuter av, slå på med kondensatorn omvänd och sedan jaga nedströmsskador.

Använda en multimeter i motståndsläge

Välj ett motståndsområde som visar en synlig laddningstransient.På analoga mätare är detta ofta R×100 eller R×1k;på en DMM, välj ett ohmintervall som inte bara sitter vid "OL" för hela observationsfönstret.

Uppställning och skyddsräcken

Avläsningar i kretsen vilseleder ofta eftersom andra komponenter kan dominera vad mätaren ser, så att ta bort kondensatorn från kretsen är vanligtvis den renare vägen när du kan hantera det.Ladda ur kondensatorn före varje mätning, inte bara den första, eftersom överbliven laddning gör att din andra jämförelse känns övertygande samtidigt som den är fel.För stora kondensatorer är en motståndsurladdning skonsammare;för små värden kan en kontrollerad kortslutning vara acceptabel när du är säker på att den är säker.

Försök att inte hamra mycket stora kondensatorer upprepade gånger med ett litet meters räckvidd.Den initiala ökningen kan stressa vissa instrument och kan också göra avläsningarna inkonsekventa, vilket är frustrerande när du försöker jämföra subtila skillnader.

Förberedelsechecklista:

• Ta bort kondensatorn från kretsen när det är möjligt.

• Urladdning före varje mätcykel.

• Använd en urladdningsmetod som är lämplig för kondensatorstorlek och säkerhetssammanhang.

• Begränsa upprepade "träffar" med hög inrush på stora kondensatorer.

Mätsekvens: två riktningar, samma timing, samma tålamod

Kör testet som en parad jämförelse.Du jagar inte ett perfekt nummer;du kontrollerar vilken riktning som ser mer "bekväm" ut under samma förhållanden.

Tvåpasseringsrutinen:

• Anslut svart ledning till den ena terminalen och röd ledning till den andra.

• Observera genom transienten;registrera sedan det fastställda beteendet efter en fast väntetid (vanligtvis 5–15 sekunder, justerat för kapacitans och mätarrespons).

• Ladda ur igen så att det andra passet börjar från samma baslinje.

• Vänd om avledningarna och upprepa med samma väntetid.

• Jämför de avräknade resultaten;riktningen som slutar högre i skenbart motstånd motsvarar typiskt lägre läckage i den orienteringen.

Tolka högre motstånd och riktningsbeteende

Olika mätare förspänner komponenten olika i ohm-läge, och det kan tyst vända vilken ledning som motsvarar vilket intern polaritetsantagande.Under mätarbeteendet som antas i denna procedur, motsvarar orienteringen som ger det högre slutmotståndet att den svarta ledningen är på kondensatorns positiva terminal.

Osäkerhet vid polaritetskontroll är vanligt.Ett enkelt sätt att undvika misstag är att verifiera polariteten en gång med hjälp av en känd polariserad kondensator och den exakta mätaren och räckvidden som planeras för testning.Denna lilla kontroll hjälper till att förhindra upprepade fel, särskilt när du växlar mellan analoga mätare, digitala mätare eller olika DMM-modeller.

Istället för att förlita sig på en slutlig mätning, kontrolleras ofta upprepade tester för konsekventa resultat och matchande indikatorer.

Riktade signaler att titta på:

• Den bättre riktningen tenderar att klättra snabbare och lägga sig högre.

• Den sämre riktningen tenderar att dröja längre, se bullrigare ut eller verka mindre stabil.

Om båda riktningarna ser nästan likadana ut, motstå frestelsen att tvinga fram en slutsats.Vid den tidpunkten kan kondensatorn vara opolariserad, dåligt försämrad, inte anpassad till det valda området eller fortfarande påverkas av återstående kretsanslutningar.

Vanliga fall av misslyckanden och vilseledande avläsningar

Detta är en jämförelsemetod, och jämförelser misslyckas när externa faktorer översköljer skillnaden du försöker se.

Fellägen och kantfall:

• Strömbanor i kretsar: parallella motstånd, halvledarövergångar och skenor kan dominera avläsningen och till och med invertera den skenbara slutsatsen.

• Högt läckage från ålder eller skada: båda riktningarna kan visa låg, krympande kontrast.

• Mycket liten kapacitans: transienten kan vara för snabb för att observera, vilket gör det fastställda värdet otydligt.

• Mycket stor kapacitans: transienten kan vara lång och inrushen högre;din tidskonsekvens betyder mer än du förväntar dig.

• Icke-polär elektrolytik: AC-klassade/opolära typer kanske inte visar någon stark riktningsskillnad.

Korskontroller innan du slår på ström

Om du vet vad kondensatorn gör i kretsen, använd det sammanhanget som en förnuftskontroll.I många strömförsörjningsfilterplaceringar tenderar den positiva terminalen att vara vänd mot noden med högre DC-potential, medan den negativa sidan ofta återgår till jord eller en negativ skena.När din jämförelse av läckageriktningen och kretsens DC-topologi pekar på samma väg, känns beslutet vanligtvis mycket mindre spänt.

Om de inte håller med, sakta ner och samla en annan datapunkt i stället för att gå framåt av otålighet.Ytterligare sätt att verifiera inkluderar: att läsa schemat (om tillgängligt), spåra kortets koppar till kända skenor eller använda en kontrollerad lågspänningsbänkförsörjning med strömbegränsning för att observera beteendet utan att förbinda sig till full driftbelastning.

Alternativ för förkraftsverifiering:

• Schematisk bekräftelse

• Styrelsespårning/topologiinspektion

• Lågspänningsbänkförsörjningstest med strömbegränsning

Ett mer pålitligt arbetsflöde kombinerar två saker: en jämförelse av riktningsläckage och minst en oberoende bekräftelse.Mätningar som tas isolerat kan luras av mätardesign, restladdning, räckviddsval eller dolda kretsvägar.En kort rutin, urladdning, mät båda riktningarna med konsekvent timing, validera sedan mot kretstopologi, lägger till lite tid, men det tenderar att förhindra den typ av omvänd installationsfel som förvandlar en enkel reparation till en längre, dyrare kedja av följdfel.

Slutsats

Elektrolytiska kondensatorer förblir väsentliga i strömförsörjning, analoga system, ljudkretsar och energilagringstillämpningar eftersom de löser praktiska bulkkapacitans- och filtreringsproblem som många andra kondensatortyper inte kan hantera lika ekonomiskt.Deras verkliga prestanda beror inte bara på kapacitansvärde utan också på ESR, rippelströmhantering, termiska förhållanden, spänningsnedsättning och långsiktig kemisk stabilitet.Aluminiumelektrolytik fortsätter att dominera roller med hög kapacitans och effektfiltrering, medan tantalkondensatorer erbjuder kompakt storlek och stabilt elektriskt beteende när överspänningsförhållandena kontrolleras noggrant.Moderna konstruktioner kombinerar i allt högre grad elektrolytik med keramiska kondensatorer för att balansera impedansbeteendet över bredare frekvensområden och förbättra den övergripande kraftskenans stabilitet.

Vanliga frågor [FAQ]

1. Varför misslyckas elektrolytiska kondensatorer ofta på grund av termisk stress snarare än enkel kapacitansförlust?

Rippelström som flyter genom ESR genererar intern värme inuti kondensatorn.När temperaturen stiger accelererar elektrolytavdunstning och kemisk åldring, vilket ytterligare ökar ESR och skapar ännu mer uppvärmning.Denna blandningscykel blir ofta den verkliga livsbegränsande mekanismen i strömförsörjning, särskilt inuti varma höljen med dåligt luftflöde.

2. Varför anses ESR vara både en användbar egenskap och en designbegränsning i kraftkretsar?

ESR skapar effektförlust och värme, men den kan också ge dämpning som stabiliserar vissa regulatorslingor.Mycket låg ESR kan minska rippel men kan ibland introducera oscillation om regulatorkompensationen förväntar sig ett visst ESR-intervall.På grund av detta behandlas ESR ofta som en kontrollerad designparameter snarare än bara ett fel att minimera till varje pris.

3. Varför är elektrolytkondensatorer vanligtvis ihopkopplade med keramiska kondensatorer på kraftskenor?

Elektrolytik hanterar bulkenergilagring och långsammare lastförändringar bra, medan keramik reagerar mycket snabbare på högfrekvent kopplingsljud och skarpa strömspikar.Att använda båda tillsammans skapar ett bredare frekvenssvar med låg impedans, vilket förbättrar transientstabiliteten och minskar rälsljud mer effektivt än att förlita sig på enbart en kondensatortyp.

4. Hur påverkar rippelström direkt elektrolytkondensatorns livslängd?

Rippelström producerar intern uppvärmning genom ESR-förluster.När den interna temperaturen ökar accelererar elektrolytnedbrytningen, vilket orsakar kapacitansdrift och stigande ESR över tiden.Även när spänningsvärden verkar säkra, kan överdriven rippelström förkorta livslängden avsevärt om de termiska förhållandena är dåligt kontrollerade.

5. Varför kräver tantalkondensatorer strängare överspännings- och inströmningshantering än aluminiumelektrolytik?

Tantalkondensatorer är mer känsliga för överspänningsström och startspänning.Plötsliga laddningshändelser, hot-plugging eller överskridande av strömförsörjningen kan utlösa lokalt dielektriskt sammanbrott som kan leda till katastrofala fel.Konstruktörer minskar ofta denna risk genom att använda mjukstartskretsar, serieresistans, kontrollerade ramphastigheter och konservativ spänningsnedsättning.

6. Varför kan elektrolytkondensatorer bete sig annorlunda efter långa lagringsperioder?

Det dielektriska oxidskiktet inuti elektrolytiska kondensatorer kan långsamt brytas ned när det lagras utan spänning under längre perioder.När ström plötsligt återförs kan läckströmmen initialt öka eftersom dielektrikumet kräver partiell reformering.Kontrollerad spänningsökning med strömbegränsning hjälper ofta till att återställa mer stabil drift samtidigt som startspänningen minskar.
