Utforskning av MOV (Metal Oxide Varistor) Arbetsprincip, Tillämpningar och Urvalsguide

Metal Oxide Varistors (MOVs) är allmänt använda överspänningsskyddsenheter som hjälper till att skydda elektroniska kretsar från tillfälliga överspänningshändelser orsakade av blixt, omkopplingsoperationer, motorer och elektriska fel. Genom att automatiskt växla från ett högmotståndstillstånd till ett lågmotståndstillstånd under en spänningsöverspänning dirigerar MOVs bort överskottsenergi från känsliga komponenter. Denna artikel förklarar vad MOVs är, hur de fungerar, deras konstruktion, elektriska egenskaper, skyddsmekanismer, urvalskriterier och praktiska tillämpningar i elektroniska och kraftsystem.

Katalog

Vad är en MOV?

En Metal Oxide Varistor (MOV) är en elektronisk skyddskomponent som används för att skydda kretsar från spänningsöverspänningar och tillfälliga överspänningshändelser. Dess huvudsyfte är att förhindra att överdriven spänning når känsliga elektroniska komponenter som kan skadas av plötsliga elektriska störningar.

En MOV kallas ofta en spänningsberoende resistor eftersom dess motstånd automatiskt förändras beroende på den spänning som appliceras över dess terminaler. Under normala driftsförhållanden förblir den högmotståndig. När en spänningsöverspänning inträffar, sjunker dess motstånd snabbt, vilket gör att den kan leda bort överskottsenergi från den skyddade kretsen.

Denna automatiska respons gör MOVs till en av de mest använda överspänningsskyddskomponenterna i elektroniska och elektriska system.

MOV Beteende Under Normala Förhållanden

Under normal drift förblir spänningen över MOV lägre än dess skyddströskel. I detta tillstånd uppvisar enheten mycket hög motstånd och tillåter endast en mycket liten läckström att flyta.

MOV beter sig nästan som en öppen krets och har liten effekt på driften av den utrustning den skyddar. Strömmen fortsätter att flyta genom den avsedda kretsbanan medan MOV förblir i ett vänteläge.

Eftersom mycket lite ström passerar genom enheten är energiförbrukningen minimal under normal drift.

MOV Respons på Spänningsöverspänningar

Spänningsöverspänningar kan orsakas av blixtnedslag, realtidsomkopplingsoperationer, motorstart och stopp, elektriska fel eller andra tillfälliga störningar.

När den applicerade spänningen överstiger MOV:s tröskel svarar enheten nästan omedelbart. Dess motstånd minskar snabbt och den börjar leda en mycket större ström.

Denna plötsliga förändring skapar en lågmotståndig väg som tillåter överskottsöverspänningsenergi att ledas bort från den skyddade kretsen. Samtidigt hjälper MOV till att begränsa spänningen över känsliga komponenter till en säkrare nivå. Denna skyddande åtgärd kallas spänningsklämning.

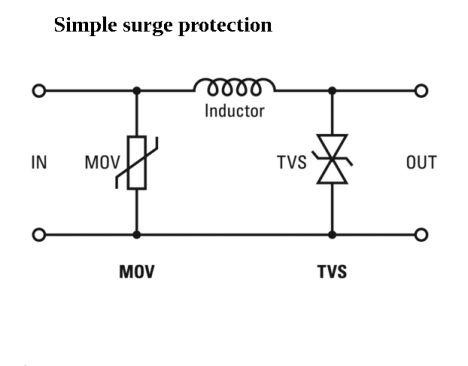

Hur MOVs Skyddar Elektroniska Kretsar

MOVs skyddar kretsar genom att ge en alternativ väg för överspänningsström.

Under normal drift, MOV:en förblir inaktiv och stör inte kretsens prestanda. När en spänningsspik dyker upp, blir enheten snabbt ledande och omdirigerar mycket av överspänningsenergin bort från utsatta komponenter.

Detta minskar spänningsbelastningen på integrerade kretsar, transistorer, mikroprocessorer, MOSFETs, och andra halvledarenheter. När överspänningen slutar och normal spänning återkommer, går MOV:en automatiskt tillbaka till sitt högmotståndstillstånd.

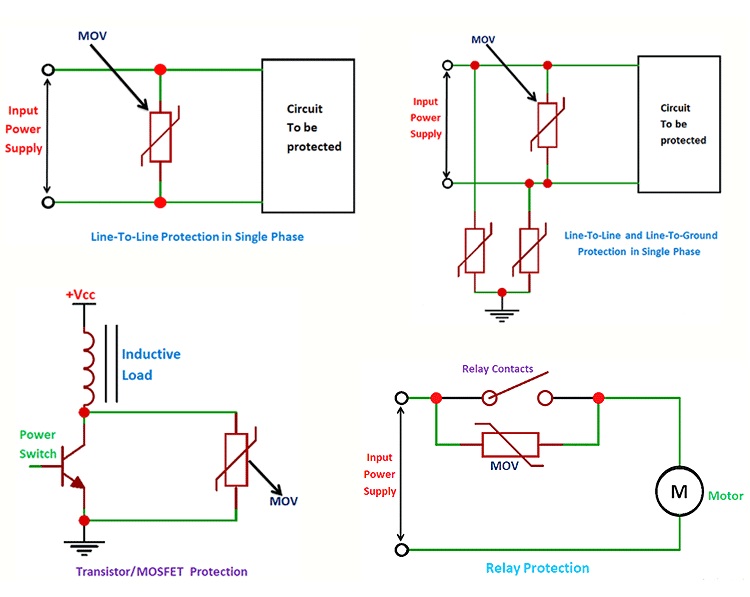

Vanliga tillämpningar av MOV:er

MOV:er används i stor utsträckning där skydd mot spänningsspikar krävs.

Vanliga tillämpningar inkluderar:

• Strömförsörjningar

• AC-adapter

• Överspänningsskydd och förlängningssladdar

• Kommunikationsutrustning

• Industriella styrsystem

• Konsumentelektronik

• Hushållsapparater

• Telekommunikationsnät

I dessa tillämpningar fungerar MOV:er som en första försvarslinje mot transienta överspänningshändelser.

Varför MOV:er är viktiga

Modern elektronisk utrustning innehåller ofta mycket känsliga halvledarenheter som kan skadas av även korta spänningsspikar.

MOV:er erbjuder automatisk överspänningsskydd utan att kräva styrkretsar eller extern aktivering. Deras snabba svarstid, enkla implementering och förmåga att absorbera överspänningsenergi gör dem mycket effektiva för att skydda elektroniska system.

På grund av dessa fördelar används MOV:er vanligtvis i både lågeffekt elektroniska produkter och hög-effekt industriell utrustning.

Hur fungerar en MOV?

Normala driftsförhållanden

En MOV är normalt ansluten över strömledningen eller den skyddade kretsen och förblir inaktiv under normala driftsförhållanden.

Vid normala spänningsnivåer har MOV:en mycket hög motståndskraft och tillåter endast en liten läckströmsflöde. Största delen av kretsströmmen följer sin avsedda väg genom lasten, medan MOV:en förblir i standby.

Eftersom enheten drar mycket lite ström har den minimal påverkan på den normala kretsdriften.

Respons på en spänningsspik

När en transient spänningsspik uppstår över MOV:en, börjar spänningen stiga mot enhetens clamptröskel.

Så länge spänningen förblir under denna tröskel, förblir MOV:en mycket resistiv. När tröskeln överskrids, övergår enheten snabbt till ett lågmotståndstillstånd.

Denna förändring sker inom en mycket kort tid, vilket gör att MOV:en kan reagera snabbt på plötsliga överspänningshändelser.

Hur överspänningsskydd fungerar

Efter att ha blivit ledande tillhandahåller MOV:en en lågmotståndsväg för överspänningsströmmen.

Istället för att tillåta överdriven spänning att nå känsliga komponenter, omdirigeras mycket av överspänningsenergin genom MOV:en. Detta begränsar spänningen över den skyddade kretsen och minskar elektrisk belastning på elektroniska enheter.

Ett användbart sätt att se på denna process är att tänka på MOV:en som en nödbypassväg som förblir inaktiv tills ett onormalt spänningsförhållande visas.

När överspänningen försvinner och spänningen återgår till normal, återgår MOV:en automatiskt till sitt högmotståndstillstånd.

MOV-försämring och livslängd

MOV:er är utformade för att absorbera överspänningsenergi, men denna process påverkar gradvis deras interna struktur.

Varje överspänningshändelse orsakar en liten mängd slitage inuti enheten. Medan en enstaka mindre överspänning kan ha liten påverkan, förändrar upprepad exponering för spänningsspikar långsamt MOV:ens elektriska egenskaper.

Med tiden:

• Clamping-spänning kan förändras

• Läckström kan öka

• Energiabsorptionsförmåga kan minska

• Skyddande prestanda kan försämras

På grund av denna åldringsprocess har MOV:er en begränsad livslängd. Tillämpningar som utsätts för frekventa eller högenergi överspänningar kan kräva periodisk inspektion eller byte av MOV:en för att upprätthålla tillförlitligt skydd.

Varför säkringar används med MOV:er

MOV:er används vanligtvis tillsammans med termiska säkringar eller säkerhetssäkringar för att förbättra skydd och säkerhet.

Under normala överspänningsförhållanden leder MOV:en endast kortvarigt och återgår sedan till sitt högmotståndstillstånd. Men en allvarlig fel eller förlängd överspänningsförhållanden kan få MOV:en att förbli ledande under en längre period.

När detta inträffar kan överdriven värme utvecklas inuti enheten.

En säkring ger ett sekundärt skydd genom att koppla bort MOV:en om överdriven ström fortsätter att flöda. Detta hjälper till att förhindra överhettning, komponentförstöring, rökbildning och andra säkerhetsrisker.

Av denna anledning används MOV-och-säkringskombinationer i stor utsträckning i kommersiella överspänningsskyddsprodukter.

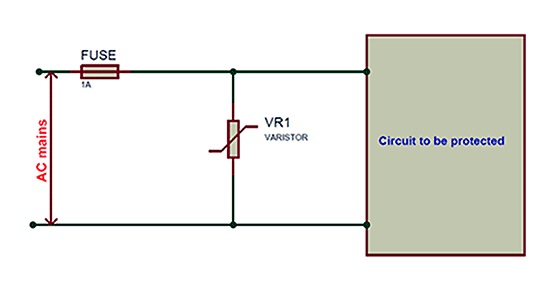

Hur man använder en MOV i din krets

Grundläggande MOV-anslutning

En MOV är vanligtvis ansluten parallellt med kretsen eller utrustningen som skyddas.

Eftersom den är ansluten över strömledningen istället för i huvudströmvägen, övervakar den kontinuerligt den spänning som tillämpas på kretsen utan att påverka normal drift.

I många applikationer installeras en säkring tillsammans med MOV för att förbättra det övergripande skyddet.

Strömflöde under normal drift

Under normala driftsförhållanden förblir MOV i sitt högresistiva tillstånd.

Endast en mycket liten läckströmmar genom enheten, medan nästan all ström följer den avsedda vägen genom lasten och andra kretskomponenter.

Eftersom MOV är ansluten direkt över den skyddade kretsen, är den alltid redo att svara om en överspänning inträffar.

Vad händer under en spänningsspik

När en spänningsspik uppträder på strömledningen, upplever MOV samma ökning i spänning som den skyddade kretsen.

När spänningen når MOV:s klamptröskel, blir enheten snabbt ledande. Överspänningsströmmen avleds då genom MOV istället för genom känsliga elektroniska komponenter.

Denna åtgärd begränsar spänningen som når kretsen och hjälper till att förhindra skador på halvledare och andra sårbara enheter.

Säkringens roll

Säkringen fungerar som en reservskyddsenhet.

Under normala överspänningshändelser leder MOV kortvarigt och går sedan tillbaka till normal drift. Om en ovanligt svår överspänning eller ett långvarigt överspänningsförhållande inträffar, kan överdriven ström fortsätta att flyta genom MOV.

I sådana fall kan säkringen gå och koppla från kretsen, vilket hjälper till att förhindra överhettning och ytterligare skador.

MOV-slitage och åldrande

MOV betraktas som offerrskyddsenheter eftersom varje överspänningshändelse orsakar en liten mängd internt slitage.

Upprepade överspänningsexponeringar minskar gradvis enhetens skyddsförmåga. Med tiden kan åldrande påverka läckström, klampningsspänning och övergripande överspänningshanteringsprestanda.

Av denna anledning bör MOV:s tillstånd beaktas i system som upplever frekventa överspänningshändelser.

Känna igen en misslyckad MOV

En misslyckad MOV kan visa synliga tecken på skador såsom:

• Missfärgning

• Sprickor

• Förkolning

• Fysisk deformering

I vissa fall finns det ingen synlig skada även om de elektriska egenskaperna har förändrats avsevärt.

Efter en större överspänningshändelse inspekteras eller byts ofta MOV för att säkerställa att skyddssystemet fortsätter att fungera korrekt.

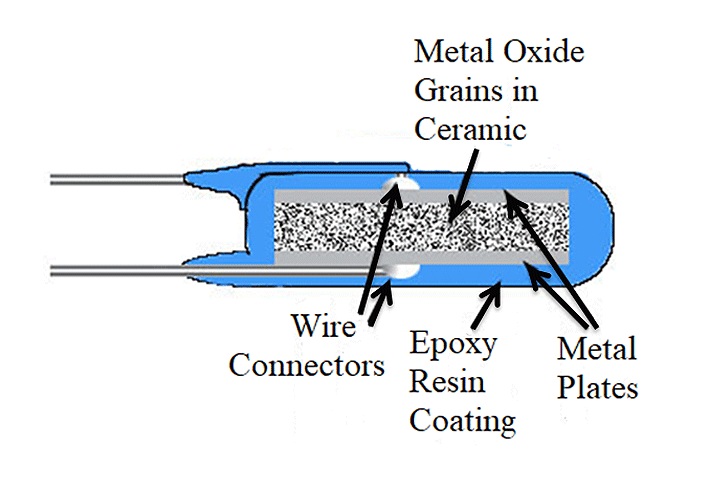

MOV Konstruktions

Material som används i en MOV

En MOV är en keramiskt baserad komponent som främst är gjord av zinkoxid (ZnO), som vanligtvis står för cirka 90% av materialet.

Ytterligare metalloxider såsom bismutoxid, koboltoxid och manganoxid tillsätts i mindre mängder för att modifiera de elektriska egenskaperna och förbättra överspänningshanteringsprestanda.

Genom att justera sammansättningen av dessa material kan tillverkare producera MOV med olika spänningsklassningar, klampningsegenskaper och energikapacitet.

Tillverkningsprocess

MOV-produktionen börjar med att blanda zinkoxidpulver med noggrant utvalda tillsatsmaterial.

Pulvermixen komprimeras till önskad form och värms sedan upp vid hög temperatur under en process som kallas sintring. Sintring binder partiklarna tillsammans och skapar en tät keramerisk struktur.

Efter att den keramiska kroppen har bildats, fästs metallelektroder på motsatta sidor av enheten. Ledningar eller terminaler läggs sedan till så att MOV kan kopplas till externa kretsar.

Denna tillverkningsprocess skapar den interna strukturen som ansvarar för MOV:s unika elektriska beteende.

Intern kornstruktur

Den keramiska kroppen av en MOV innehåller miljontals mikroskopiska zinkoxidskorn.

Vid gränserna där dessa korn möts bildas små elektriska kopplingar. Dessa korn-gränskopplingar beter sig liknande ett stort nätverk av halvledarkopplingar som är fördelade över enheten.

Eftersom ett så stort antal mikroskopiska kopplingar finns inuti MOV kan enheten svara snabbt när en överdriven spänning appliceras.

MOV-beteende vid normala och överspänningsspänningar

Under normala driftspänningar begränsar de flesta korn-gränskopplingarna strömflödet. Detta resulterar i mycket hög resistans och endast en liten läckström.

När den applicerade spänningen överskrider MOV:s tröskel, börjar elektriska ledningsmekanismer utvecklas inom korngränserna. Elektrontunneling och lavin effekter gör att strömmen kan flöda mycket lättare genom den keramiskt strukturen.

Som ett resultat minskar resistansen snabbt och MOV blir mycket ledande. Detta gör att enheten kan avleda överspänningsström och begränsa spänningen som appliceras på den skyddade kretsen.

Vanliga MOV-pakettyper

MOV:er finns tillgängliga i flera paketstilar för att stödja olika tillämpningar och effektiv nivåer.

Vanliga typer inkluderar:

• Skivtyp MOV:er

• Axialledade MOV:er

• Radialledade MOV:er

• Blocktyp MOV:er

• Skruvklemms MOV:er

Mindre enheter används vanligtvis i konsumentelektronik, medan större paketstilar ofta finns i industriella och kraftsystemtillämpningar.

Ökande spännings- och energiomfång

I högeffektentillämpningar kan flera MOV:er kombineras för att öka skyddskapaciteten.

Att koppla MOV:er i parallell gör att överspänningsströmmen kan delas mellan enheterna, vilket ökar den totala kapaciteten att hantera energi.

Att koppla MOV:er i serie fördelar spänningen över flera enheter, vilket ökar den totala spänningshanterande kapaciteten.

Dessa arrangemang gör att MOV-skyddssystem kan anpassas för ett brett spektrum av elektriska och industriella tillämpningar.

Elektriska egenskaper hos en MOV

Prestandan hos en metalloxidvaristor (MOV) bestäms av flera viktiga elektriska egenskaper. Dessa egenskaper definierar hur enheten beter sig under normala driftsförhållanden, hur den reagerar på spänningsöverskott och hur effektivt den skyddar känsliga elektroniska komponenter.

De viktigaste egenskaperna inkluderar spänningsberoende resistans, icke-linjär spänning-ström-beteende och kapacitans. Tillsammans gör dessa egenskaper att MOV:en automatiskt reagerar på övergående överspänningshändelser samtidigt som den förblir i stort sett inaktiv under normal drift.

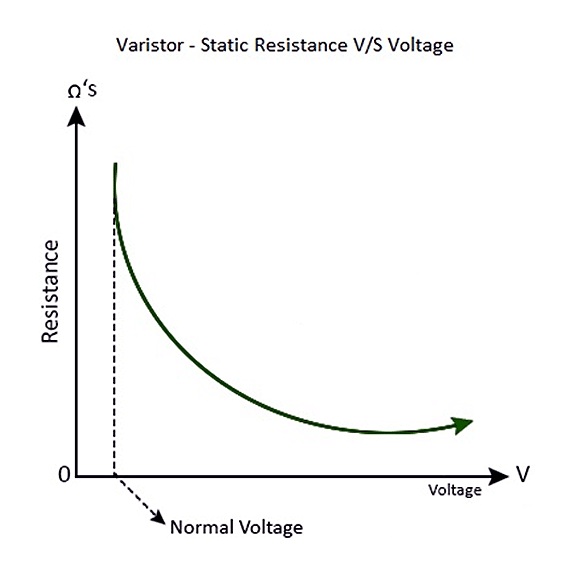

Statisk resistans

Till skillnad från en konventionell resistor som upprätthåller en nästan konstant resistans, förändrar en MOV kontinuerligt sin resistans enligt den spänning som tillämpas över dess terminaler.

Vid normala driftsvolymer uppvisar MOV:en extremt hög resistans och tillåter endast en mycket liten läckström att flyta. När den tillämpade spänningen ökar, minskar resistansen gradvis. När spänningen närmar sig skyddströskeln faller resistansen mycket snabbare.

Denna spänningsberoende resistans är grunden för MOV:s funktion. Hög resistans förhindrar onödig strömflöde under normala förhållanden, medan låg resistans under en överspänning skapar en väg för överskottsenergi att avledas från den skyddade kretsen.

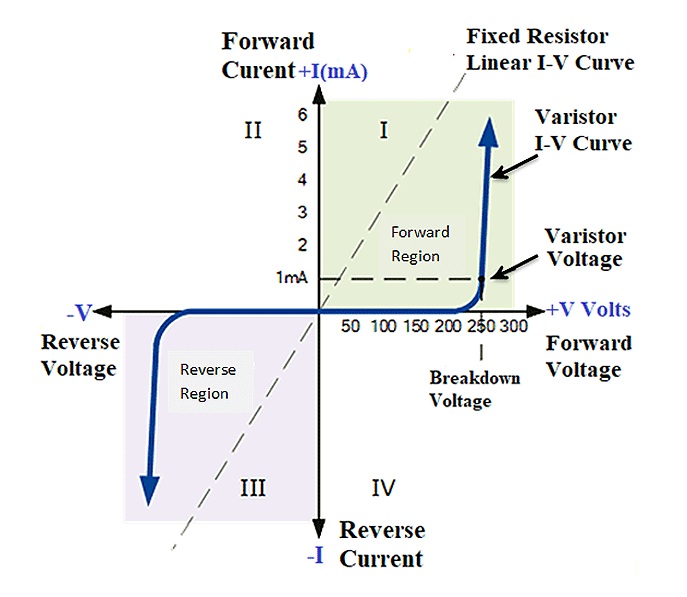

Spänning-Ström (V-I) egenskaper

Icke-linjärt elektriskt beteende

En MOV följer inte det linjära spänning-ström-förhållandet hos en konventionell resistor.

I en standardresistor ökar strömmen proportionerligt när spänningen ökar. I kontrast uppvisar MOV:en ett mycket icke-linjärt svar. Vid låga spänningar flyter endast en mycket liten ström. När spänningen närmar sig klämdregionen kan en relativt liten ökning av spänningen ge en mycket stor ökning av strömmen.

Denna skarpa övergång gör att MOV:en kan reagera snabbt och effektivt under överspänningshändelser.

Tvåvägskonduktion

En MOV kan leda ström i båda riktningarna, vilket ger den en symmetrisk tvåvägs egenskap.

På grund av detta beteende kan MOV:er skydda mot både positiva och negativa spänningsöverskott. Detta gör dem lämpliga för AC- och DC-tillämpningar och gör att en enda enhet kan ge skydd oavsett överspänningspolaritet.

Strömflöde vid olika spänningsnivåer

När den tillämpade spänningen ligger mycket under klämspänningen förblir MOV:en mycket resistiv och endast en liten läckström flyter.

När spänningen närmar sig klämdregionen minskar resistansen och strömmen börjar öka gradvis. När klämspänningen nås faller resistansen snabbt och MOV:en blir mycket ledande.

Denna snabba ökning av strömmen gör att MOV:en kan absorbera och avleda överspänningsenergi samtidigt som den begränsar spänningen som känsliga komponenter upplever.

MOV kapacitans

Utöver sin spänningsberoende resistans uppvisar en MOV också kapacitans på grund av sin fysiska konstruktion.

Enheten innehåller två metallelektroder separerade av en keramisk kropp, vilket skapar en struktur som liknar en kondensator. Som ett resultat har varje MOV ett mätbart kapacitansvärde.

Kapacitansen påverkas av flera faktorer:

• Elektrodes yta

• Keramiktjocklek

• Enhetens fysiska storlek

Större elektrodesområden ökar generellt kapacitansen, medan större avstånd mellan elektroder tenderar att minska den.

Kapacitansens effekter i DC- och AC-kretsar

DC-kretsar

I de flesta DC-tillämpningar har MOV-kapacitans liten effekt på kretsens funktion.

När den tillämpade spänningen förblir under klämtröskeln förblir MOV:en i sitt höga resistansläge och dess kapacitiva egenskaper har vanligtvis minimal påverkan på prestandan. Under en överspänningshändelse blir MOV:ens ledande beteende den dominerande faktorn.

AC-kretsar

Kapacitans blir mer viktig i AC-system.

Eftersom MOV:en är ansluten över den skyddade kretsen, tillåter dess kapacitans en liten AC-ström att flyta även när ingen överspänning är närvarande. Detta bidrar till den läckströmsnivå som observeras under normal drift.

När driftsfrekvensen ökar blir effekten av kapacitans mer märkbar. Av den anledningen beaktas MOV-kapacitans ofta i kommunikationsutrustning, högfrekventa kretsar och andra signal-känsliga applikationer.

Kapacitiv Reaktans

Motståndet som skapas av kapacitans i en AC-krets kallas för kapacitiv reaktans.

Var:

• X₍C₎ = kapacitiv reaktans (Ω)

• f = frekvens (Hz)

• C = kapacitans (F)

Denna relation visar att kapacitiv reaktans minskar när frekvensen ökar och också minskar när kapacitansen ökar.

Som ett resultat kan högre frekvenssignaler producera större läckströmmar genom MOV:ens kapacitiva väg.

Sammanfattning av Nyckelelektriska Egenskaper

Det elektriska beteendet hos en MOV bestäms främst av tre egenskaper: spänningsberoende motstånd, icke-linjär spännings-strömsrespons och kapacitans.

Under normala driftsförhållanden upprätthåller MOV:en ett mycket högt motstånd och tillåter endast en liten läckström att flyta. När spänningen närmar sig klämningsområdet minskar motståndet snabbt och strömmen ökar kraftigt, vilket möjliggör att enheten omdirigerar överspänningsenergi bort från den skyddade kretsen.

Förekomsten av kapacitans påverkar också läckströmmen, särskilt i AC- och högfrekventa applikationer. Tillsammans tillåter dessa egenskaper MOV:er att ge snabb och effektiv överspänningsskydd.

Välja Rätt MOV för Skydd

Att välja rätt MOV är avgörande för att uppnå tillförlitligt överspänningsskydd. En enhet med otillräckliga värden kan misslyckas för tidigt, medan en överdimensionerad enhet kanske inte ger optimal skydd för känsliga komponenter.

Flera nyckelspecifikationer bör utvärderas tillsammans för att säkerställa korrekt drift under både normala och överspänningsförhållanden.

Maximal Arbets Spänning

Den maximala arbetsströmmen är den högsta kontinuerliga spänningen som kan appliceras på MOV:en medan läckströmmen hålls inom specificerade gränser.

Detta värde bör alltid vara högre än den normala driftspänningen i kretsen. Att välja en lämplig marginal hjälper till att förhindra oönskad ledning och minskar långsiktig stress på enheten.

Klämningsspänning

Klämningsspänningen definierar den nivå vid vilken MOV:en börjar leda betydande ström och aktivt begränsar ytterligare spänningshöjningar.

En lägre klämningsspänning ger vanligtvis starkare skydd, men den måste förbli tillräckligt hög för att undvika att störa normal drift. Rätt val kräver en balans mellan skyddseffektivitet och driftsstabilitet.

Överspänningsström Rating

Överspänningsströmsvärdet specificerar den maximala toppström som MOV:en säkert kan leda under en transientsituation.

Applikationer som utsätts för överspänningar relaterade till blixtnedslag, industriella brytartransienter eller andra högenergidisturbans kräver ofta högre överspänningsströmskapabiliteter.

Att välja en MOV med tillräcklig strömhållande kapacitet förbättrar tillförlitligheten och minskar risken för misslyckande under allvarliga överspänningshändelser.

Energidalningsrating

Energidalningssiffran indikerar den maximala överspänningsenergi som MOV:en kan säkert avleda och uttrycks vanligtvis i joule (J).

Under en överspänning omvandlar MOV:en elektrisk energi till värme. Den valda enheten bör ha en energibetyg som överstiger den maximala förväntade överspänningsenergin för att ge adekvat skydd och livslängd.

Svarstid

Svarstiden avser hur snabbt MOV:en börjar leda efter att en överspänningspotential uppträder.

MOV:er reagerar vanligtvis inom cirka 100 nanosekunder, vilket gör att de snabbt kan reagera på transienta överspänningshändelser innan känsliga komponenter kan skadas.

Maximal AC Spänning

Den maximala AC-spänningsratingen specificerar den högsta RMS-spänningen som kontinuerligt kan appliceras på MOV:en i AC-system.

Den valda värden bör vara något högre än den normala linjespänningen för att förhindra överdriven läckström och onödig belastning på enheten.

Läckström

Läckström är den lilla ström som flyter genom MOV:en medan den fungerar under sin klämningsspänning.

Även om läckströmmen normalt är väldigt liten kan den ge användbar information om tillståndet hos enheten. En ökning av läckströmmen kan indikera åldrande, elektrisk belastning eller nedbrytning.

Långsiktig Tillförlitlighet och Överspänningsskift

MOV-prestanda förändras gradvis när överspänningsenergi kontinuerligt absorberas.

En av de vanligaste åldringseffekterna är överspänningsskiftet, som avser förändringar i elektriska egenskaper, särskilt klämspänning, efter upprepad överspänningsexponering.

När MOV:en åldras:

• Klämspänningen kan förändras

• Läckström kan öka

• Energihanteringskapaciteten kan minska

• Den övergripande skyddsprestandan kan försämras

Applikationer som utsätts för frekventa transienter bör överväga långsiktig tillförlitlighet när de väljer en MOV och kan kräva periodisk inspektion eller utbyte.

MOV Utvärderingschecklista och bästa praxis

Innan du väljer en MOV, verifiera att enheten tillhandahåller:

• Maximal arbetsspänning över den normala driftspänningen

• Lämplig klämspänning för skyddade komponenter

• TIllräcklig överspänningsströmkapacitet

• Tillräcklig energiabsorptionsklassificering

• Snabb responstid

• Lämplig AC spänningsklassificering

• Acceptabla läckströmskarakteristika

• Långsiktig tillförlitlighet lämplig för förväntad överspänningsexponering

Att utvärdera dessa specifikationer tillsammans hjälper till att säkerställa effektiv överspänning skydd och pålitlig långsiktig drift.

Verkliga tillämpningar av MOV:er

MOV:er används i hela elektriska och elektroniska system för att skydda mot transientöverbelastningsevent. Deras förmåga att reagera automatiskt och avleda överspänningsenergi gör dem lämpliga för en mängd olika tillämpningar.

Halvledarskydd

Känsliga halvledarenheter kan skadas av även korta spänningsspikar.

MOV:er används vanligtvis för att skydda:

• Transistorer

• MOSFET:er

• Tyristorer

• Integrerade kretsar

• Mikrokontroller

• Krafthalvledare

Genom att begränsa överspänningsspänningen bidrar MOV:en till att förbättra komponenternas tillförlitlighet och minska risken för elektrisk skada.

Motor- och brytareutrustning

Motorer, reläer, kontaktorer och brytare genererar ofta transientspänningar under drift.

MOV:er hjälper till att undertrycka:

• Brytnings-transienter

• Elektrisk brus

• Kontaktbågar

• För tidigt slitage av komponenter

Detta förbättrar pålitligheten hos utrustningen och förlänger livslängden för brytande komponenter.

Strömförsörjning och skydd av kraftsystem

Kraftsystem utsätts ofta för överspänningar orsakade av blixtnedslag, omkoppling av elnät, stora motorbelastningar och störningar i elnätet.

MOV:er installeras vanligtvis i:

• Överspänningsskydd

• Förgreningsdoserare

• AC-strömförsörjningar

• Strömförsörjningsadaptrar

• Batteriladdare

• Spänningskonditioneringsutrustning

I dessa tillämpningar fungerar MOV:en som det första försvarslinjen mot inkommande överspänningsenergi.

Kommunikations- och nätverksutrustning

Kommunikationssystem använder ofta långa kabeldrag som kan utsättas för externa överspänningskällor.

MOV:er används vanligtvis i:

• Telefonsystem

• Kommunikationsnätverk

• Dataöverföringsutrustning

• Nätverksmaskinvara

• Signalfördelningssystem

Detta skydd hjälper till att upprätthålla systemets tillförlitlighet och dataintegritet.

Industriella och distributionssystem

Industriella miljöer innehåller ofta stora elektriska laster och brytareutrustning som kan generera betydande transientspänningar.

MOV:er används i stor omfattning i:

• Industriella kraftsystem

• Kontrollpaneler

• Automationssystem

• Motor kontrollcenter

• Distributionsutrustning

Dessa installationer hjälper till att skydda både kraftutrustning och känslig kontroll-elektronik.

Konsumerande elektronik

Många konsumentprodukter har inbyggt MOV-skydd.

Exempel inkluderar:

• Mobiltelefoner

• Bärbara datorer

• Stationära datorer

• TV-apparater

• Digitalkameror

• Spelsystem

• Hushållsapparater

MOV:er hjälper till att skydda dessa enheter från spänningsstörningar som kan förekomma i elnätet.

Specialiserade högfrekvenstillämpningar

Även om de främst används för överspänningsskydd, kan MOV:er också hittas i vissa högfrekvens- och mikrovågsapplikationer.

Deras icke-linjära elektriska egenskaper kan utnyttjas för:

• Signalmätning

• Signalupptäckning

• Frekvensomvandling

Dessa tillämpningar är mindre vanliga men demonstrerar mångsidigheten hos MOV-teknologin.

Tips för design och urval av MOV-skyddskretsar

Rätt val av MOV är avgörande för att uppnå pålitligt överspänningsskydd. Enheten måste klara normala driftsförhållanden medan den säkert hanterar transient överspänningshändelser.

Bestäm den kontinuerliga driftspänningen

MOV:en bör förbli inaktiv under normal drift.

En vanlig designpraxis är att välja en MOV med en kontinuerlig spänningsklass som är cirka 10% till 15% högre än den förväntade driftsspänningen. Detta hjälper till att hantera variationer i effekten och förhindrar oönskad konduktivitet.

Beräkna den nödvändiga överspänningsenergiåterstående

Beräkna den maximala överspänningsenergin som förväntas i tillämpningen och välj en MOV med en lämplig säkerhetsmarginal.

Högre energiklassningar förbättrar generellt hållbarheten och ger bättre skydd i miljöer där överspänningar uppstår ofta.

Verifiera överspänningsströmförmågan

Den valda MOV:en bör ha en överspänningsströmklass som är högre än den högsta förväntade transienta strömmen.

Ytterligare strömhanteringsmarginal förbättrar ofta långsiktig tillförlitlighet och minskar enhetens stress.

Överväg kraven på effektförlust

Överspänningsenergi som absorberas av MOV:en omvandlas till värme.

Den valda enheten bör ge tillräcklig effektförlustkapacitet för att hantera förväntade driftförhållanden utan överdriven termisk stress.

Välj rätt klämspänning

Klämspänningen bör vara tillräckligt låg för att skydda känsliga komponenter men tillräckligt hög för att undvika onödig konduktivitet under normal drift.

Att välja rätt värde är en av de viktigaste aspekterna av MOV-skydddesign.

Inkludera ytterligare skyddsenheter

MOV:er kombineras ofta med ytterligare skyddskomponenter såsom säkringar och termiska skyddsenheter.

Dessa enheter ger backup-skydd om en svår överspänning eller långvarigt överspänningsförhållande orsakar överdriven ström eller överhettning.

Bästa praxis för pålitligt MOV-skydd

För pålitlig drift, se till att den valda MOV:en ger:

• Tillräcklig kontinuerlig spänningsmarginal

• Tillräcklig överspänningsenergi kapabilitet

• Lämplig överspänningsströmklass

• Lämplig effektförlustkapacitet

• Rätt klämspänning

• Rätt säkring eller termiskt skydd

Att följa dessa riktlinjer hjälper till att förbättra överspänningsskyddets prestanda, utrustningens tillförlitlighet och det övergripande systemets säkerhet.

Slutsats

MOV:er erbjuder en enkel och effektiv metod för att skydda elektronisk utrustning från skadliga spänningsöverskott. Deras förmåga att svara snabbt, klämma överdriven spänning och absorbera överspänningsenergi gör dem till ett vanligt val i strömförsörjningar, industriella system, kommunikationsutrustning och konsumentelektronik. Att förstå MOV:s drift, klassningar, åldrandebeteende och korrekt kretsintegration hjälper till att säkerställa pålitligt överspänningsskydd och förbättrar den långsiktiga hållbarheten hos elektroniska system.

Vanligt ställda frågor [FAQ]

1. Varför kopplas en MOV parallellt snarare än i serie med kretsen den skyddar?

En MOV kopplas parallellt så att den kontinuerligt kan övervaka spänningen över den skyddade kretsen utan att påverka det normala strömflödet. Under normal drift förblir MOV:en i ett högt motståndsstatus och drar endast en liten läckström. När en spänningsöverskott överstiger klämspänningen växlar MOV:en snabbt till ett lågmotståndsstatus och erbjuder en alternativ väg för överspänningsströmmen. Denna arrangemang gör att MOV:en kan avleda överflödig energi bort från känsliga komponenter samtidigt som den upprätthåller normalt kretsdrift under standardvillkor.

2. Hur påverkar upprepad överspänningsexponering den långsiktiga tillförlitligheten hos en MOV?

Varje överspänningshändelse som absorberas av en MOV orsakar en liten mängd intern nedbrytning inom dess zinkoxidkornstruktur. Med tiden kan upprepade överspänningar minska enhetens energihanteringskapacitet, öka läckströmmen och förändra dess klämspänning. Även om en MOV kan fortsätta fungera efter många överspänningshändelser minskar dess skyddsprestation gradvis. Av denna anledning betraktas MOV:er som offrets skyddsenheter och kan behöva inspekteras eller bytas ut efter betydande överspänningsexponering för att upprätthålla pålitligt skydd.

3. Vilka faktorer bör utvärderas när man väljer en MOV för överspänningsskydd av strömförsörjning?

Korrekt MOV-val kräver att flera specifikationer utvärderas snarare än att fokusera enbart på spänningsklassningen. Viktiga parametrar inkluderar maximalt arbetsmotstånd, klämspänning, överspänningsströmklass, energibeslutsförmåga, responstid, läckström och långsiktig överspänningsbeständighet. Den valda MOV:en bör tåla normal driftsspänning utan att leda, medan den erbjuder tillräcklig kapacitet för att hantera överspänningar vid förväntade transienta händelser. Tillräckliga designmarginaler förbättrar tillförlitligheten och hjälper till att förhindra för tidigt åldrande eller fel på MOV:en.

4. Varför används MOV:er ofta tillsammans med säkringar eller termiska skyddsenheter?

Även om en MOV effektivt hanterar kortvariga spikar, är den inte utformad för att kontinuerligt leda ström under långvariga överspänningsförhållanden. Om ett allvarligt fel inträffar kan MOV:en förbli ledande och generera överdriven värme. En säkring eller termiskt skydd ger ett sekundärt skydd genom att koppla bort MOV:en när onormala ström- eller temperaturförhållanden uppstår. Denna kombination hjälper till att förhindra överhettning, utrustningsskador och potentiella säkerhetsrisker samtidigt som den förbättrar den övergripande tillförlitligheten hos skyddskretsen.

5. Hur gör den interna zinkoxidkornstrukturen att en MOV kan svara så snabbt på spänningsspikar?

En MOV består huvudsakligen av zinkoxidkorn omgivna av mikroskopiska korngränsövergångar som beter sig på ett liknande sätt som ett stort nätverk av halvledarövergångar. Under normala spänningsförhållanden begränsar dessa övergångar strömflödet, vilket resulterar i mycket hög resistans. När spänningen överstiger enhetens tröskel förekommer ledningsmekanismer som elektrontunneling och lavinbreakdown över korngränserna. Detta får resistansen att snabbt sjunka, vilket gör att MOV:en kan leda stora spikströmmer inom nanosekunder och klamra spänningen innan känsliga komponenter kan skadas.
