Hur man säkert testar och urladdar högspänningskondensatorer

Högspänningskondensatorer kan lagra farlig energi även efter att strömmen har stängts av, så säker testning, urladdning, hantering och verifiering är avgörande. Denna artikel förklarar stegen för kondensatortestning, funktionen för avledande resistor, urladdningsverktyg, slukstickor, P.P.E, orsaker till explosioner, risker med mikrovågskondensatorer, typer av säkerhetskondensatorer, lagringspraxis, OSHA-regler och IEC 60831-krav.

Katalog

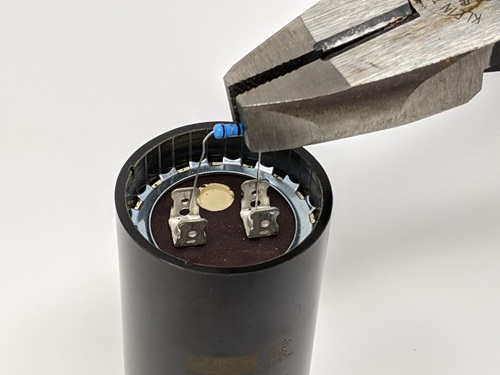

Testa högspänningskondensatorer säkert

En högspänningskondensator kan behålla en farlig elektrisk laddning även efter att strömförsörjningen har stängts av. Eftersom lagrad energi kan förbli inuti kondensatorn i minuter eller ännu längre, bör det aldrig antas att komponenten är säker att röra vid omedelbart efter att strömmen har tagits bort.

Innan någon inspektion eller mätning börjar måste kondensatorn helt urladdas. Efter urladdningsprocessen bör en voltmeter kopplas på terminalerna för att verifiera att den återstående spänningen är 0 V eller på en säker nivå. Detta verifieringssteg är viktigt eftersom en kondensator ibland kan återfå en liten mängd spänning på grund av dielektrisk absorption, särskilt i större högspänningsenheter.

Att hoppa över detta steg kan leda till elchock, bågarurladdning, skador på utrustningen eller allvarlig skada.

Isolera kondensatorn före testning

När kondensatorn har urladdats och verifierats som säker bör den kopplas bort från kretsen när det är möjligt. Att testa en kondensator medan den är ansluten kan ge missvisande mätningar eftersom närliggande resistorer, halvledare och andra kondensatorer kan påverka mätningen.

Att ta bort kondensatorn tillåter mätaren att utvärdera själva komponenten snarare än den omgivande kretsen. Detta ger en mer exakt indikation på dess faktiska tillstånd.

Innan komponenten kopplas bort är det en god praxis att märka ledningsplatser eller ta en referensbild. Detta hjälper till att förhindra kablagefel vid återinstallation.

Mäta kapacitansvärdet

Efter att kondensatorn har isolerats, ställ in multimetern på kapacitansmätfunktionen. Koppla testproberna ordentligt till kondensatorns terminaler och vänta på att mätningen stabiliseras. Stora kondensatorer kan kräva ett par sekunder innan ett slutgiltigt värde visas på displayen.

Den uppmätta kapacitansen bör sedan jämföras med det märkta värdet som är tryckt på kondensatorns kropp. De flesta kondensatorer tillverkas med ett specificerat toleransområde, så en liten variation från det nominella värdet är normalt.

Under mätprocessen, undvik att röra vid exponerade terminaler eller ledande delar av proberna. Även efter urladdning bör säkra hanteringsrutiner upprätthållas under hela testet.

Steg-för-steg högspänningskondensator testprocedur

En säker testprocedur följer vanligtvis dessa steg:

• Urladda kondensatorn helt.

• Verifiera urladdningen med en voltmeter.

• Koppla bort kondensatorn från kretsen.

• Ställ in multimetern på kapacitansläge.

• Anslut proberna till kondensatorns terminaler.

• Vänta på att avläsningen ska stabiliseras.

• Jämför det uppmätta värdet med den angivna kapacitansen.

Att följa stegen i rätt ordning hjälper till att minska risken och förbättrar mätprecisionen.

Utvärdering av testresultaten

En kapacitansavläsning som ligger inom tillverkarens angivna tolerans indikerar vanligtvis att kondensatorn fungerar normalt.

En avläsning som är betydligt lägre än det angivna värdet kan indikera kondensatoråldring, dielektrisk försämring eller intern skada. En ovanligt hög avläsning, instabil mätning eller fluktuerande display kan indikera läckström, fuktförorening, intern nedbrytning eller komponentfel.

Kapacitansmätning ensam kanske inte avslöjar varje defekt. I kritiska tillämpningar kan ytterligare tester som isolationsresistans, läckström eller ekvivalent serieresistans (ESR) testning också krävas.

Under hela testprocessen bör isolerade verktyg, spänningsklassade handskar och lämplig personlig skyddsutrustning (PPE) användas när högspänningskondensatorer hanteras.

Säkerhetsfunktion för kondensatorspillmotstånd

En kondensator kan fortsätta att lagra elektrisk energi även efter att strömkällan har stängts av. I högspänningskretsar kan denna lagrade laddning förbli på en farlig nivå och orsaka en chockrisk under inspektion, underhåll eller reparation.

Ett spillmotstånd installeras för att minska denna risk. Dess syfte är att automatiskt urladda kondensatorn efter att strömmen har tagits bort, vilket sänker spänningen till en säkrare nivå utan att behöva manuell ingripande.

Utan en urladdningsväg kan en kondensator förbli laddad länge efter att utrustningen har stängts av. Detta är särskilt viktigt i strömförsörjningar, motorstyrningar och andra högspänningssystem där kondensatorer kan lagra en betydande mängd energi.

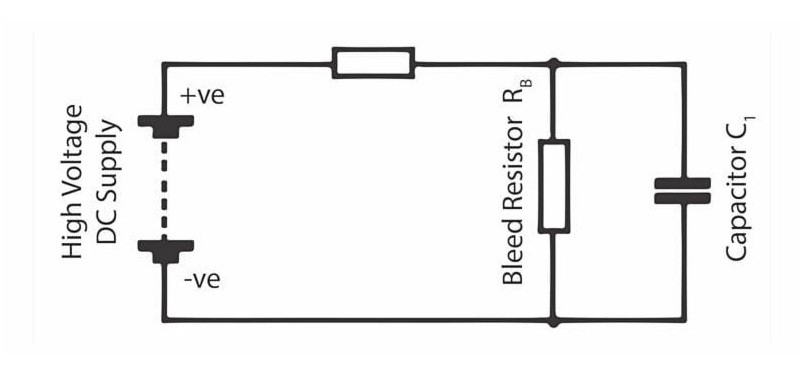

Så fungerar ett spillmotstånd

Ett spillmotstånd är anslutet parallellt med kondensatorn. Under normal drift flyter endast en liten ström genom motståndet, vilket gör att kretsen fungerar normalt med minimal energiförlust.

När strömkällan kopplas bort börjar kondensatorn släppa sin lagrade energi genom motståndet. Istället för att urladda plötsligt, minskar spänningen gradvis över tid. Denna kontrollerade urladdning hjälper till att minska risken för elchock och förhindrar plötslig energirelease som kan skada komponenter.

I takt med att kondensatorns spänning sjunker minskar även urladdningsströmmen tills den återstående spänningen når en säker nivå.

Välja rätt motståndsvärde

Motståndsvärdet spelar en stor roll både för säkerhet och kretsens prestanda. Ett motstånd med ett mycket lågt motståndsvärde kan snabbt urladda kondensatorn, men det kan också öka energiförbrukningen och generera onödig värme under normal drift.

Ett motstånd med ett mycket högt motståndsvärde minskar energiförlusten men kan lämna kondensatorn laddad under en längre tid efter nedstängning. Detta kan skapa en säkerhetsrisk när utrustningen servas kort efter att strömmen har tagits bort.

Motståndet bör därför väljas för att ge en balans mellan säker urladdningstid, energiförlust och kretsens effektivitet. Målet är att sänka kondensatorspänningen till en säker nivå inom en rimlig tidsram samtidigt som normal systemdrift upprätthålls.

Inspektera spillmotståndet under underhåll

Ett spillmotstånd bör inte antas fungera korrekt under hela utrustningens livslängd. Värme, åldring, vibration och elektrisk stress kan orsaka att motståndet avviker i värde eller misslyckas helt.

Under underhåll, inspektera motståndet för tecken på missfärgning, sprickor, överhettning, lösa anslutningar eller fysisk skada. All synlig försämring kan indikera att motståndet inte längre kan urladda kondensatorn som avsett.

Även när ett spillmotstånd är installerat bör kondensatorspänningen alltid kontrolleras innan man hanterar kretsen.

Verifiera säker spänning innan du rör vid kondensatorn

Ett spillmotstånd tillhandahåller en automatisk urladdningsväg, men det bör aldrig vara den enda säkerhetsåtgärden. Innan du rör vid kondensatorterminaler, kopplar testutrustning eller påbörjar underhållsarbete, använd en voltmeter för att mäta spänningen över kondensatorn.

En säker avläsning bekräftar att den lagrade laddningen har tagits bort. Detta sista verifieringssteg är viktigt eftersom en felaktig resistor, dålig anslutning eller skadad krets kan lämna kondensatorn laddad även när utrustningen verkar vara avstängd.

Av denna anledning, verifiera alltid kondensatorns spänning med en mätare snarare än att förlita sig enbart på avlastningsresistorn.

Vad Händer om Du Rör en Laddad Kondensator?

En laddad kondensator lagrar elektrisk energi och kan frigöra den energin omedelbart när en ledande väg skapas. Kontakt med terminalerna, exponerade ledningar eller anslutna kretskomponenter kan tillåta ström att flöda genom kroppen, vilket resulterar i en elektrisk stöt.

Allvaret av stöten beror på flera faktorer, inklusive kondensatorns spänning, lagrad energi, urladdningsström, kontaktens varaktighet och strömmens väg genom kroppen. Högre spänning och högre lagrad energi ökar generellt risken för allvarlig skada.

Eftersom en kondensator kan förbli laddad efter att strömmen har tagits bort, bör den aldrig antas vara säker enbart baserat på att utrustningen är avstängd.

Omedelbara Effekter av Kontakt

När en laddad kondensator berörs kan den lagrade energin urladdas inom en bråkdel av en sekund. Känslan är ofta plötslig och oväntad eftersom energifrigöringen sker nästan omedelbart vid kontakt.

Vid lägre spänningsnivåer kan urladdningen orsaka en smärtsam stöt, pirrande känsla, muskelryckningar eller mindre brännskador på huden. Även när skadan verkar liten kan den plötsliga reaktionen få en person att dra sig tillbaka snabbt, tappa balansen eller kollidera med utrustning i närheten.

När spänning och lagrad energi ökar, blir effekterna mer allvarliga. Starka muskelkontraktioner kan göra det svårt att frivilligt släppa ledaren. Djupa brännskador, nervskador och vävnadsskador kan uppstå vid punkterna där strömmen går in och lämnar kroppen.

Risker Förknippade med Höga Spänningskondensatorer

Höga spänningskondensatorer utgör en mycket större fara eftersom de kan leverera en stor mängd energi på mycket kort tid. Kontakt med dessa kondensatorer kan orsaka allvarliga brännskador, intensiva muskelkontraktioner, andningssvårigheter och störningar i hjärtats normala elektriska aktivitet.

Om strömmen passerar genom bröstområdet blir risken betydligt mer allvarlig. Under vissa förhållanden kan urladdningen utlösa hjärtrytmavvikelser, ventrikelflimmer eller hjärtstillestånd. Dessa effekter kan inträffa även när det finns liten synlig extern skada.

Gefaren är inte begränsad till den elektriska stöten i sig. Reaktionskraften kan orsaka fall från stegar, skador på grund av stötar eller oavsiktlig kontakt med annan laddad utrustning i närheten.

Varför Även Små Kondensatorer Inte Bör Ignoreras

Många människor kopplar elektriska faror endast till stora industriella kondensatorer, men mindre kondensatorer kan också lagra tillräckligt med energi för att orsaka skada. Beroende på spänningen och kapacitansvärdet kan en till synes liten komponent fortfarande producera en smärtsam stöt eller skada känslig utrustning om den urladdas oväntat.

Den fysiska storleken på en kondensator indikerar inte alltid hur mycket energi den innehåller. Av denna anledning bör varje kondensator behandlas med försiktighet tills dess spänning har kontrollerats.

Säker Praxis Innan Du Hanterar en Kondensator

Innan du rör kondensatorns terminaler, kopplar testutrustning eller påbörjar underhållsarbete, bör kondensatorn ordentligt urladdas med en lämplig avlastningsmetod. Efter urladdning bör den återstående spänningen mätas med en voltmeter för att bekräfta att kondensatorn har nått en säker nivå.

Detta verifieringssteg är viktigt eftersom vissa kondensatorer kan behålla residualladdning eller återfå en liten mängd spänning efter urladdning. Tills en mätare bekräftar att spänningen har sänkts till ett säkert värde bör kondensatorn alltid behandlas som laddad och potentiellt farlig.

Orsaker till Explosioner av Höga Spänningskondensatorer

Höga spänningskondensatorer är konstruerade för att fungera inom specifika elektriska och miljömässiga gränser. När dessa gränser överskrids kan överdriven värme, tryck eller elektrisk stress utvecklas inuti komponenten. Om de interna materialen inte längre kan motstå dessa förhållanden kan kondensatorn brista, ventileras, antändas eller explodera.

Även om explosioner av kondensatorer är relativt ovanliga kan konsekvenserna vara allvarliga. En felaktig kondensator kan frigöra heta gaser, metallfragment, elektrolyt eller brinnande material i det omgivande området. Att förstå de vanliga orsakerna till fel kan hjälpa till att minska risken för skador på utrustningen och personskador.

Elektriska Orsaker till Fel

Elektrisk stress är en av de vanligaste orsakerna till kapacitators misslyckande. Att applicera en spänning som är högre än kapacitorns angivna värde kan orsaka dielektrisk genomslag. Det dielektriska materialet är utformat för att tåla ett specifikt elektriskt fält, och att överskrida denna gräns kan försvaga isoleringen, öka läckströmmar och skapa lokaliserad värme. I svåra fall kan dielektrikern misslyckas helt, vilket resulterar i en intern kortslutning och snabb tryckuppbyggnad inuti kapaciteten.

Fel polaritet är en annan stor orsak till misslyckande, särskilt i elektrolyttkapacitorer. Dessa kapacitorer är polariserade och måste anslutas enligt de markerade positiva och negativa terminalerna. Om polariteten är omvänd kan det utlösa kemiska reaktioner inuti kapaciteten, vilket orsakar gasbildning och ökar det interna trycket. När trycket stiger kan kapaciteten svälla, ventilera eller brista.

Att använda en felaktigt specificerad kapacitet kan skapa liknande problem. En kapacitet med en otillräcklig spänningsklassning, temperaturklassning, räckvidd för läckström eller konstruktionstyp kan fungera bortom sina avsedda gränser. Till exempel kan en lågvoltkapacitet som installeras i en högspänningskrets uppleva dielektriskt misslyckande, medan en kapacitet som inte är avsedd för hög läckström kan överhettas under drift.

För att minska risken för elektriskt misslyckande bör kapaciteten väljas utifrån kretsens driftspänning, ström, frekvens, temperatur och miljöförhållanden.

Termisk åldring och interna defekter

Temperaturen har en stor inverkan på kapacitators tillförlitlighet och livslängd. Överdriven värme kan härstamma från den omgivande miljön, närliggande kraftkomponenter, dålig ventilation eller hög läckström som flyter genom kapaciteten. När temperaturen ökar, ökar de interna förlusterna och isoleringsmaterial börjar försämras snabbare.

Långvarig exponering för förhöjda temperaturer kan försvaga dielektriken, påskynda kemisk nedbrytning och öka sannolikheten för interna kortslutningar. Över tid kan dessa effekter leda till gasbildning, tryckuppbyggnad och så småningom kapacitators misslyckande.

Naturlig åldring bidrar också till kapacitators försämring. Upprepade laddnings- och urladdningscykler, långa driftstider och kontinuerlig elektrisk stress minskar gradvis isoleringsstyrkan och den övergripande tillförlitligheten. När interna material åldras ökar sannolikheten för att fel uppstår.

Tillverkningsdefekter kan skapa ytterligare risker. Små defekter inuti kapaciteten kan förbli oentenderade under normal drift men kan bli svaga punkter under elektrisk eller termisk stress. När dessa defekter växer kan de så småningom utlösa katastrofalt misslyckande.

Att upprätthålla korrekt kylning, ge adekvat luftflöde och byta ut åldrande kapacitorer med lämpliga intervall kan hjälpa till att minska risken för termiska och åldersrelaterade misslyckanden.

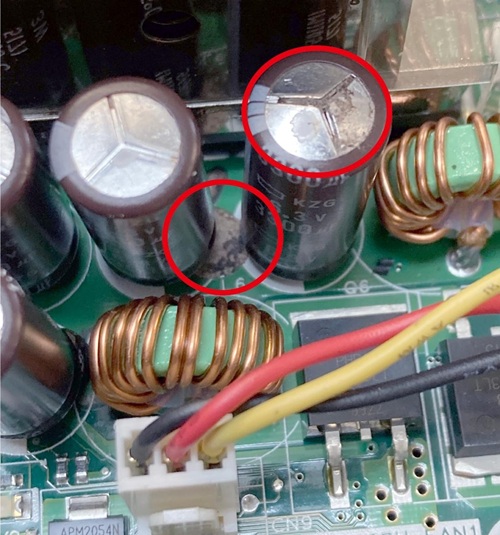

Varningstecken innan misslyckande

Kapacitorer visar ofta synliga varningstecken innan ett stort misslyckande inträffar. Regelbunden inspektion kan hjälpa till att identifiera försämring innan den utvecklas till ett bristande, brand- eller explosionsrisk.

Vanliga varningstecken inkluderar:

• Svullnad eller bulning av kapacitorkroppen

• Elektrolytläckage runt tätningar eller terminaler

• Sprickor i höljet eller isoleringen

• Missfärgning orsakad av överhettning

• Korrosion på terminaler eller externa ytor

• Skadade eller förvrängda säkerhetsventiler

• Ovanliga lukter som kommer från komponenten

Något av dessa tillstånd kan indikera intern skada, överhettning, isoleringsgenomslag eller tryckuppbyggnad. En kapacitet som visar tecken på försämring bör inte fortsätta fungera utan utvärdering.

Att byta ut skadade eller åldrande kapacitorer innan fullständigt misslyckande inträffar hjälper till att förbättra systemets tillförlitlighet och minskar risken för utrustningsskada, brand eller explosion.

Kapacitorurladdningsmetoder

En högspänningskapacitet kan behålla en farlig elektrisk laddning länge efter att strömförsörjningen har stängts av. Innan inspektion, testning, felsökning eller underhåll utförs måste den lagrade energin avlägsnas på ett säkert sätt.

Ett kapacitorurladdningsverktyg är utformat för detta ändamål. Till skillnad från att direkt kortsluta terminalerna, kontrollerar ett urladdningsverktyg frisättningen av lagrad energi genom att begränsa urladdningsströmmen. Detta hjälper till att förhindra gnistor, ljusbågar, terminalskador och onödig stress på kapaciteten och omgivande komponenter.

Att direkt koppla terminalerna med en ledning eller metallföremål rekommenderas inte eftersom den plötsliga frisättningen av energi kan skada utrustningen och skapa en allvarlig säkerhetsrisk.

Att välja rätt urladdningsverktyg

Avladdningsverktyget bör vara korrekt klassificerat för den kondensator som servas. Att använda ett verktyg med otillräcklig spännings- eller isoleringsklassning kan skapa ytterligare risker och kan förhindra att kondensatorn avladdas korrekt.

Flera faktorer bör beaktas vid val av avladdningsverktyg:

• Spänningsklassningen bör överstiga kondensatorns maximala driftspänning.

• Avladdningsmotståndet bör vara lämpligt för kondensatorns kapacitans och lagrad energi.

• Handtag, kablar och kontakter bör ha isolering som är avsedd för applikationer med hög spänning.

• En inbyggd spänningsindikator eller avladdningsstatusindikator kan ge ytterligare bekräftelse under avladdningsprocessen.

Att använda ett korrekt klassificerat avladdningsverktyg hjälper till att säkerställa att lagrad energi tas bort på ett kontrollerat och förutsägbart sätt.

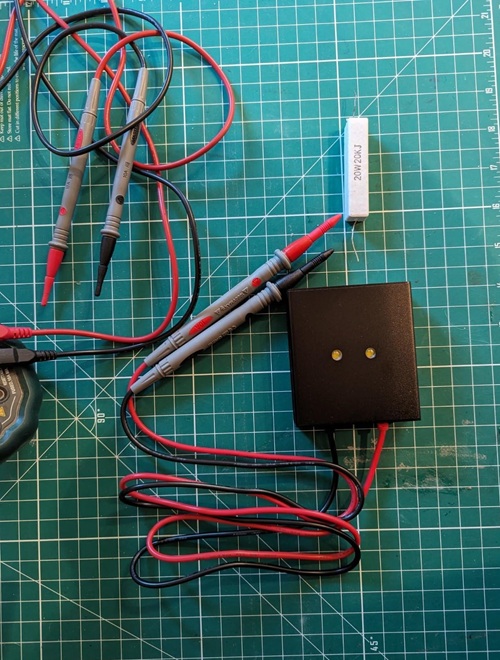

Säker avladdningsprocedur

Innan avladdningsprocessen påbörjas, isolera utrustningen helt från alla kraftkällor. Stäng av systemet, koppla bort inkommande ström och följ tillämpliga procedurer för låsning och märkning. Även efter att strömmen har tagits bort bör kondensatorn fortfarande behandlas som fullt laddad.

Inspektera kondensatorn, ledningar och det omgivande området för skadad isolering, blottade ledare, lösa anslutningar eller tecken på kondensatorfel. Att identifiera potentiella faror i förväg hjälper till att minska riskerna under avladdningsproceduren.

Efter att ha bekräftat att systemet är isolerat, anslut avladdningsverktyget över kondensatorterminalerna. Se till att anslutningen är säker och förblir på plats under hela processen. Lagrad energi börjar flöda genom verktygets interna motstånd, vilket får kondensatorspänningen att minska gradvis istället för omedelbart.

Om avladdningsverktyget har en spänningsindikator, övervaka den tills den angivna spänningen når en säker nivå. Större kondensatorer kan kräva mer tid eftersom de kan lagra avsevärt mer energi.

När avladdningsprocessen är avslutad, använd en korrekt klassificerad multimeter för att mäta spänningen direkt över kondensatorterminalerna. Bekräfta att den återstående spänningen är 0 V eller inom den säkerhetsgräns som anges för utrustningen.

Detta verifieringssteg är avgörande eftersom lösa anslutningar, skadade avladdningsverktyg, misslyckade avladdningsvägar eller felaktiga resistansvärden kan lämna kvar residualspänning inuti kondensatorn. En kondensator bör aldrig betraktas som säker förrän spänningen har mätts och bekräftats.

Säker hantering efter avladdning

Efter att ha bekräftat att kondensatorn har nått en säker spänningsnivå kan den hanteras mer säkert för testning, inspektion, byte eller underhåll. Även i detta skede bör isolerade verktyg och lämplig personlig skyddsutrustning fortsätta att användas.

Vissa stora kondensatorer kan uppleva dielektrisk absorption, vilket orsakar att en liten mängd spänning återkommer efter avladdning. Om underhållsarbetet fördröjs, bör spänningen kontrolleras igen innan komponenten hanteras.

Den säkraste metoden är att följa samma procedur varje gång: isolera kraftkällan, avladda kondensatorn med ett lämpligt verktyg, verifiera spänningen med en mätare, och först därefter påbörja arbetet.

Använda kondensatoravledningsstänger säkert

Kondensatoravledningsstänger, även kända som avladdningsstänger eller jordningsstänger, används vanligtvis för att avladda stora högspänningskondensatorer som finns i transformatorstationer, industriutrustning, kraftdistributionssystem och kondensatorbanker. Dessa verktyg ger en säker avledningsväg medan de tillåter personal att hålla sig på ett säkrare avstånd från spänningssatta komponenter.

Eftersom stora kondensatorer kan lagra betydande mängder energi är korrekt användning av en avledningssticka avgörande innan inspektions-, test- eller underhållsarbeten inleds.

Syfte och komponenter

Det primära syftet med en kondensatoravledningssticka är att säkert överföra lagrad elektrisk energi från en kondensator till jord. Verktyget ger en kontrollerad avledningsväg samtidigt som det hjälper till att minska risken för oavsiktlig kontakt med spänningssatta ledare.

En typisk avledningssticka består av tre huvudkomponenter:

• En lång isolerad stång som ger säker arbetsavstånd.

• En jordklämma som kopplas till en godkänd jordning.

• En ledande avledningshuvud som kontaktar kondensatorterminalerna.

Den isolerade stången hjälper till att upprätthålla separation från farliga spänningar, medan jordklämman och avledningshuvudet skapar en väg för lagrad energi att avledas säkert. Innan användning bör alla komponenter inspekteras för sprickor, kontaminering, korrosion, lösa anslutningar eller andra tecken på skada.

Steg-för-steg procedur för avledningssticka

Innan du använder en kortslutningsstång, avlägsna strömmen från utrustningen och verifiera att alla strömkällor har isolerats. Inspektera kondensatorbanken, ledningar och omgivande utrustning för skadad isolering, lösa ledningar, överhettning eller andra osäkra förhållanden.

Inspektera även kortslutningsstången. Verifiera att den isolerade stången är ren och oskadad samt att jordningskabeln och klämman är ordentligt fästa.

Jordningsklämman bör alltid kopplas först. Fäst den vid en verifierad jordpunkt eller godkänd jord innan du närmar dig kondensatorterminalerna. En tillförlitlig jordningsanslutning är nödvändig eftersom den ger urladdningsvägen för den lagrade energin.

När jordningsanslutningen har etablerats, föra försiktigt urladdningshuvudet i kontakt med kondensatorterminalen. Beroende på kondensatorns konfiguration kan flera terminaler behöva kontaktas för att helt ta bort den lagrade laddningen.

När urladdningshuvudet gör kontakt börjar lagrad energi att flyta genom jordningsvägen. I system som innehåller stora mängder lagrad energi kan en synlig gnista eller hörbar urladdningsljud inträffa. Håll kontakten tillräckligt länge för att tillåta spänningen att minska helt.

Efter urladdningsproceduren, ta bort kortslutningsstången och använd en multimeter för att mäta spänningen direkt över kondensatorterminalerna. Bekräfta att den kvarstående spänningen är 0 V eller inom den angivna säkra gränsen.

Spänningsverifiering är fortsatt viktigt eftersom skadade jordningsanslutningar, utrustningsfel eller ofullständig urladdning kan lämna kvarstående laddning inne i kondensatorn.

Viktiga säkerhetsöverväganden

En kortslutningsstång är ett viktigt urladdningsverktyg, men den bör aldrig vara den enda metoden som används för att avgöra om en kondensator är säker. Spänningsmätning med en korrekt klassad mätare bör alltid utföras efter urladdningsprocessen.

Stora kondensatorer kan också utveckla en liten spänningsåterhämtning på grund av dielektrisk absorption. Om det finns en fördröjning mellan urladdning och underhåll bör spänningen kontrolleras igen innan du rör vid komponenten.

En konsekvent säkerhetssekvens hjälper till att minska risken: avlägsna strömmen från utrustningen, koppla jordningsklämman, urladda kondensatorn, verifiera spänningen och sedan påbörja underhållsaktiviteter. Att följa samma procedur varje gång hjälper till att förbättra säkerheten och minska risken för olyckskontakt med lagrad energi.

Personligt skyddsutrustning (PPE)

Att arbeta med högspänningkondensatorer utsätter personalen för faror såsom elektrisk stöt, ljusbåge, brännskador, gnistor och flygande skräp från komponentfel. Även efter att strömmen har tagits bort kan kondensatorer behålla tillräckligt med lagrad energi för att orsaka allvarlig skada om inte rätt försiktighetsåtgärder följs.

Personligt skyddsutrustning (PPE) ger ett extra skyddslager under inspektion, testning, urladdningsprocedurer, installation och underhåll. Även om PPE inte kan eliminera elektriska faror, kan det avsevärt minska allvarligheten av skador när det används tillsammans med korrekta säkerhetsprocedurer.

Grundläggande krav för PPE

Flera typer av PPE krävs vanligtvis när man arbetar med högspänningkondensatorer. Varje objekt har en specifik skyddsfunktion och bör väljas utifrån spänningsnivå, energinivå och arbetsmiljö.

Isolerade handskar hjälper till att förhindra att elektrisk ström passerar genom händerna om oavsiktlig kontakt skulle inträffa. Handskarna bör vara klassade för utrustningens spänning och inspekteras regelbundet för skärsår, punkteringar, sprickor, nötning eller tecken på åldrande. Läderhandskar används ofta över isolerade handskar för att minska mekanisk skada.

Ögon- och ansiktsskydd är viktigt eftersom elektriska fel kan producera gnistor, smältande partiklar och flygande skräp. Skyddsglasögon ger grundläggande skydd, medan ansiktsskydd erbjuder extra täckning i områden där risk för ljusbågar eller kondensatorruptur är möjliga.

Flamresistenta (FR) kläder hjälper till att minska brännskador vid elektriska fel. Dessa plagg är utformade för att motstå antändning och begränsa värmeöverföring till huden. Kläder bör helt täcka exponerade områden och förbli fria från överdriven slitage eller kontaminering.

Isolerade verktyg minskar risken för oavsiktlig kontakt med spänningsförande ledningar. Verktygens isolering bör inspekteras regelbundet och eventuella skadade verktyg bör omedelbart tas ur bruk.

Dielektriska säkerhetsskor hjälper till att minska möjligheten för ström som passerar genom kroppen till jord. Detta skydd är särskilt viktigt i transformatorstationer, industriella anläggningar, elektriska rum och andra högspänningsmiljöer.

Inspektion och underhåll av PPE

Skyddsutrustning bör inspekteras före varje arbetsuppgift. En kort inspektion kan identifiera skador som kan äventyra säkerheten vid elektriskt arbete.

Handskar bör kontrolleras för fysiska defekter och försämring. Skyddsglasögon och ansiktsskydd bör inspekteras för sprickor, repor eller skador som kan påverka sikt eller skydd. Flamskyddande kläder bör kontrolleras för revor, brännmärken, kontaminering eller överdriven slitage. Isolerade verktyg och skyddsskor bör också kontrolleras för att säkerställa att de förblir i korrekt skick.

All personlig skyddsutrustning som visar tecken på försämring bör bytas ut omedelbart. Att förlita sig på skadad skyddsutrustning kan skapa en falsk känsla av säkerhet samtidigt som personalen exponeras för elektriska faror.

PPE Inom ett Komplett Säkerhetsprogram

PPE bör aldrig betraktas som en ersättning för säkra arbetsmetoder. Innan arbete påbörjas bör utrustningen de-energiseras, kondensatorer bör korrekt avlastas, och spänning bör verifieras med en lämplig mätare.

Den säkraste metoden kombinerar PPE, lås- och skyltprocedurer, spänningsverifiering, avlastningsmetoder och etablerade elektriska säkerhetsmetoder. Att använda dessa skyddande åtgärder tillsammans hjälper till att minska den övergripande risken som är förknippad med hantering av högspänningskondensatorer.

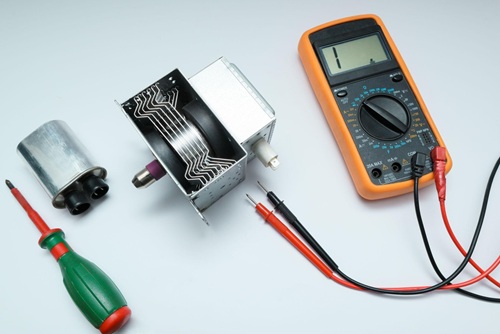

Mikrovågsugnskondensatorsäkerhetsåtgärder

Mikrovågsugnar innehåller en högspänningskondensator som är en del av magnetronens strömförsörjningskrets. Denna kondensator kan behålla en farlig elektrisk laddning även efter att mikrovågsugnen har kopplats från vägguttaget.

Till skillnad från många hushållskomponenter som snabbt blir säkra efter att strömmen har tagits bort, kan en mikrovågsugnskondensator förbli laddad under en avsevärd tid. Kontakt med kondensatorns terminaler eller andra högspänningskomponenter kan resultera i svår elchock. Av denna anledning bör varje mikrovågsugnskondensator behandlas som laddad tills korrekta avlastnings- och spänningsverifieringsprocedurer har genomförts.

Varför Mikrovågsugnskondensatorer är Farliga

Mikrovågsugnskondensatorer arbetar på högspänningsnivåer och kan lagra betydande mängder elektrisk energi. Även när apparaten är frånkopplad från strömkällan kan den lagrade laddningen förbli inuti kondensatorn.

Faran är inte begränsad till kondensatorn själv. Andra komponenter inom mikrovågsugnens högspänningskrets kan också utgöra elektriska risker. På grund av kombinationen av hög spänning och lagrad energi kan felaktig service leda till allvarlig skada eller dödsfall.

Säker Avlastnings- och Verifieringsprocedur

Innan du öppnar mikrovågsugnsbenämningen ska du koppla ur strömkabeln från vägguttaget. Detta tar bort den externa strömkällan och förhindrar oavsiktlig energisering under reparation.

Efter att mikrovågsugnen har kopplats ur, vänta flera minuter innan du får tillgång till interna komponenter. Även om viss lagrad laddning kan minska under denna tid, bör väntetiden aldrig betraktas som en fullständig avlastningsmetod.

Leta reda på den högspännande kondensatorn och identifiera dess terminaler. Använda ett korrekt klassat avlastningsverktyg, skapa en kontrollerad avlastningsväg över terminalerna och ge tillräcklig tid för den lagrade energin att försvinna. Direkt kontakt med kondensatorns terminaler bör undvikas under hela proceduren.

När avlastningsprocessen är klar, använd en multimeter inställd på rätt spänningsområde och mät direkt över kondensatorns terminaler. Bekräfta att spänningen har fallit till 0 V eller en annan specificerad säker nivå.

Spänningsverifiering är avgörande eftersom skadade avlastningsverktyg, dåliga anslutningar eller kondensatorfel kan lämna kvar laddning inuti komponenten. En mikrovågsugnskondensator bör aldrig betraktas som säker förrän spänningen har mätts och bekräftats.

Ytterligare Säkerhetsmetoder

När du arbetar inuti en mikrovågsugn kan regeln om en hand ge en ytterligare nivå av skydd. När det är möjligt, håll en hand borta från ledande ytor och interna elektriska komponenter. Denna praxis hjälper till att minska möjligheten att skapa en strömbana genom bröstet om oavsiktlig kontakt uppstår.

Arbetsområdet bör förbli rent, torrt och fritt från onödiga ledande föremål. Ringar, klockor, smycken och andra metallaccessoarer bör tas bort innan servicen påbörjas. Isolerade verktyg bör inspekteras innan användning, och tillräcklig belysning bör finnas för att tydligt identifiera ledningar och högspänningskomponenter.

Eftersom mikrovågsugnens högspänningskretsar presenterar betydande faror, bör service endast utföras av personer som förstår avlastningsprocedurer för kondensatorer, spänningsprovningsmetoder och elektriska säkerhetsprinciper. Att följa en konsekvent process för att koppla ur enheten, avlasta kondensatorn, verifiera spänningen och sedan påbörja servicearbete hjälper till att minska risken och förbättra säkerheten.

X och Y Säkerhetskondensatorer Förklarade

Elektrisk utrustning som är ansluten direkt till växelströmsnätet utsätts för spänningsspikar, elektriskt brus och fel som vanliga kondensatorer kanske inte kan hantera säkert. För att hantera dessa förhållanden används specialiserade säkerhetskondensatorer i nätanslutna kretsar.

Till skillnad från vanliga kondensatorer är säkerhetskondensatorer utformade och testade för att uppfylla strikta säkerhetskrav. Deras konstruktion gör att de kan fungera pålitligt under normala förhållanden och samtidigt tillhandahålla förutsägbara felkarakteristik som hjälper till att minska risken för elchock, brand och utrustningsskador.

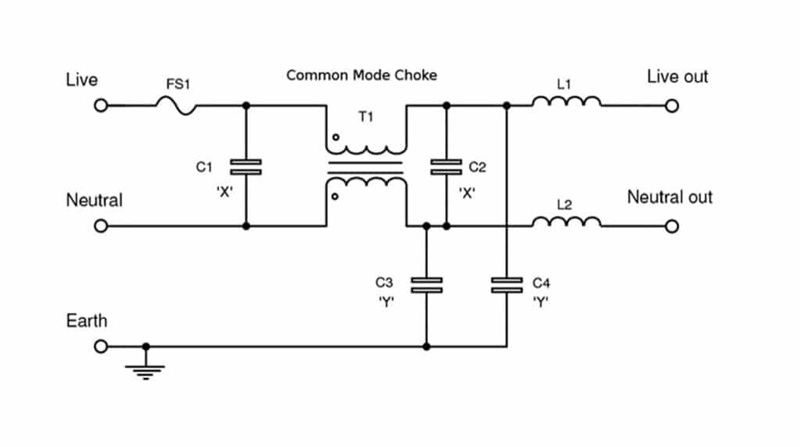

Förstå skillnaden mellan X- och Y-kondensatorer

Säkerhetskondensatorer delas allmänt in i två kategorier: X-kondensatorer och Y-kondensatorer. Även om båda används för elektromagnetisk interferens (EMI) dämpning, har de olika funktioner och installeras på olika platser i kretsen.

X-kondensatorer är anslutna mellan linje (fas) och neutralledare. Deras primära syfte är att dämpa differentialbrus som uppträder över nätspänningen. De hjälper till att minska störningar som genereras av omkopplare, motorer och andra elektriska laster.

Y-kondensatorer är anslutna mellan linje och jord, neutral och jord, eller mellan ledande delar och utrustningens chassi. Deras primära syfte är att dämpa gemensamt brus. Eftersom dessa kondensatorer är anslutna till tillgängliga jordat strukturer, måste de uppfylla striktare isolations- och säkerhetskrav.

Felbeteendet hos de två kondensatortyperna skiljer sig också. X-kondensatorer är utformade för att klara av nätverksrelaterad stress samtidigt som brandrisken minimeras. Y-kondensatorer är designade för att minimera risken för farlig ström som når exponerade metallpartier om ett fel inträffar.

Välja rätt säkerhetskondensator

Även om X- och Y-kondensatorer kan verka lika, är de inte utbytbara. Varje typ är utformad för en specifik plats och säkerhetsfunktion inom kretsen.

Att installera en X-kondensator där en Y-kondensator krävs kan minska skyddet mot elektrisk chock. Omvänt kan ersättning av en X-kondensator med en Y-kondensator öka kostnaderna och förändra kretsens prestanda utan att ge den avsedda funktionen.

När en säkerhetskondensator ersätts, ska ersättningen matcha den ursprungliga kondensatortypen, säkerhetsklassificeringen, spänningsklassningen och tillämpningskraven.

Varför standardkondensatorer inte kan ersätta säkerhetskondensatorer

Standardkondensatorer bör aldrig ersättas med X- eller Y-säkerhetskondensatorer i nätansluten utrustning. Vanliga kondensatorer är inte utformade för att klara av spänningsspikar, isoleringskrav och felaktiga förhållanden som vanligtvis förekommer i växelströmsystem.

Säkerhetskondensatorer genomgår specialiserade tester för att verifiera deras beteende under onormala driftsförhållanden. Dessa tester hjälper till att säkerställa förutsägbart prestanda när de utsätts för spänningsspikar, elektrisk stress och långvarig drift.

Att använda rätt säkerhetskondensator hjälper till att upprätthålla elektrisk säkerhet, regulatoriskt efterlevnad, brusdämpningsprestanda och långsiktig utrustningspålidlighet.

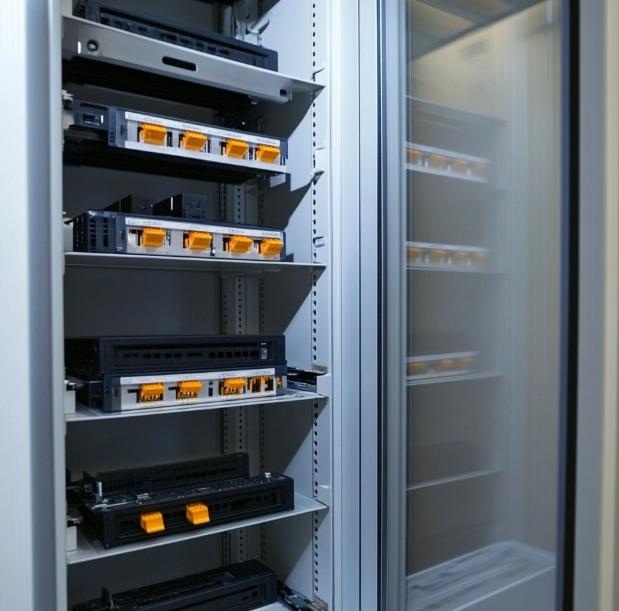

Säker lagring av kondensatorer

Korrekt lagring hjälper till att upprätthålla säkerheten, prestandan och tillförlitligheten hos högspänningskondensatorer. Miljöförhållanden kan gradvis påverka interna material även när kondensatorn inte är i drift.

Utsättning för värme, fukt, kontaminering eller fysisk skada kan påskynda åldrandet, minska elektrisk prestanda och öka risken för fel när kondensatorn till slut återförs till drift.

Miljölagringskrav

Högspänningskondensatorer bör lagras i en ren, torr, temperaturkontrollerad miljö. Stabila lagringsförhållanden hjälper till att skydda dielektriska material, isolationssystem, terminaler och interna komponenter från onödig stress.

Överdriven värme kan påskynda kemisk nedbrytning och förkorta livslängden. Hög luftfuktighet kan bidra till korrosion, fuktintrång och nedbrytning av isoleringen. Damm, smuts, olja och kemiska föroreningar kan samlas på kondensatorernas ytor och skapa ledande vägar som påverkar isoleringsprestandan.

För långtidslagring bör temperatur och luftfuktighet hållas inom tillverkarens angivna gränser. Att upprätthålla en ren miljö hjälper till att bevara kondensatorns skick och minimerar förberedelsearbetet före installation.

Förebygga fysiska och elektriska faror

Kondensatorer bör skyddas mot stötar, vibrationer och mekanisk skada under lagring och transport. Så mycket som möjligt bör de förbli i sin ursprungliga förpackning eller placeras i lämpliga skyddande behållare.

Att tappa kondensatorer, stapla dem felaktigt eller placera tunga föremål ovanpå dem kan orsaka dolda interna skador som kanske inte blir uppenbara förrän kondensatorn sätts i drift.

När det är möjligt bör kondensatorer förvaras i ett helt urladdat tillstånd. Innan förvaring, verifiera att spänningen har reducerats till en säker nivå. Under periodiska inspektioner kan spänningen kontrolleras igen för att bekräfta att ingen oväntad laddning återstår.

Om en kondensator måste förvaras med en kvarvarande laddning, bör den tydligt märkas, isoleras från obehörig åtkomst och förvaras på en säker plats. Varningsetiketter bör identifiera närvaron av lagrad energi och eventuella speciella hanteringskrav.

Inspektion innan återanvändning

Innan en förvarad kondensator installeras, utför en noggrann inspektion efter tecken på skador, föroreningar, korrosion, läckage, svullnad, spruckna höljen eller nedbrytning av isoleringen.

Klämmor, monteringsmaterial och isoleringsytor bör också inspekteras för att säkerställa att kondensatorn förblir lämplig för drift. Om något onormalt tillstånd upptäcks bör kondensatorn utvärderas innan den återförs till tjänst.

Korrekt förvaring, regelbundna inspektioner och försiktig hantering hjälper till att säkerställa att högspänningskondensatorer förblir säkra och pålitliga under hela sin livslängd.

OSHA:s säkerhetskrav

Högspänningskondensatorer kan förbli farliga även efter att den elektriska kraften har tagits bort. Eftersom lagrad energi fortfarande kan finnas, är det nödvändigt med säkerhetsrutiner på arbetsplatsen för att skydda personalen vid installation, testning, underhåll och reparationsaktiviteter.

Arbetsmiljöverket (OSHA) tillhandahåller säkerhetskrav som hjälper till att minska risken för elektriska stötar, ljusbågsincidenter, brännskador och oavsiktlig energisering.

Låsning och märkning av procedurer

Låsning och märkning (LOTO) procedurer är bland de viktigaste säkerhetsrutinerna enligt OSHA. Innan underhåll påbörjas bör alla energikällor som är anslutna till utrustningen identifieras, isoleras och säkras.

Efter att kraften har kopplats bort bör en låsningsanordning installeras för att förhindra oavsiktlig återanslutning. En varningsetikett bör då fästas för att indikera att underhållsarbete pågår och att utrustningen inte får energiseras.

Att tillämpa låsnings- och märkprocedurer innan kondensatorurladdning eller inspektion hjälper till att förhindra oväntad start och skyddar personalen från exponering för farlig energi.

Verifiering av urladdning och säkra arbetsmetoder

Att koppla bort elektrisk kraft eliminerar inte automatiskt kondensatorsäkerhetsrisker. Lagrad energi kan förbli inom kondensatorn länge efter avstängning.

Efter att systemet har isolerats bör kondensatorer urladdas med en godkänd metod. Den återstående spänningen bör sedan mätas med en korrekt klassad mätare för att verifiera att den lagrade energin har avlägsnats.

Endast spänningsklassade verktyg och utrustning bör användas under testning och underhåll. Isolerade verktyg bör inspekteras regelbundet och tas ur tjänst om skador upptäcks.

Arbetsområden bör också tydligt kontrolleras genom användning av varningsskyltar, barriärer, begränsade åtkomstzoner och andra säkerhetskontroller. Dessa åtgärder hjälper till att förhindra obehörig personal från att komma in i områden där elektriska faror kan förekomma.

Utbildning, ljusbågs- och skyddsutrustning, och PPE

Arbeten med högspänningskondensatorer bör endast utföras av korrekt utbildad personal som förstår elektriska risker, urladdningsprocedurer, krav på låsning och märkning, nödsituation svarprocedurer och urval av PPE.

Risker för ljusbågar bör utvärderas innan arbetet påbörjas. Beroende på risknivån kan skyddsutrustning inkludera ljusbågsbedömd klädsel, isolerade handskar, ansiktsskydd, säkerhetshjälmar och annan specialiserad elektrisk PPE.

OSHA:s krav är mest effektiva när de integreras i en konsekvent arbetsrutin. En typisk sekvens involverar avaktivering av utrustning, tillämpning av låsning och märkning, urladdning av kondensatorer, verifiering av spänning, inspektion av PPE och verktyg, och sedan påbörja underhållsaktiviteter.

IEC 60831 säkerhetskrav

IEC 60831 är en internationell standard som fastställer säkerhets-, prestanda- och testkrav för fasta kraftkondensatorer som används i AC-system med nominella spänningar upp till 1000 V. Standarden hjälper till att säkerställa att kondensatorer fungerar säkert och pålitligt under hela sin livslängd.

Kraftkondensatorer som används i systemen för effektfaktorkorrigering, industriella nätverk och distributionsutrustning utsätts ofta för elektrisk stress, temperaturvariationer och långa driftstider. IEC 60831 ger vägledning som hjälper till att förbättra säkerhet, pålitlighet och långsiktig prestanda.

Nyckelsäkerhetskrav enligt IEC 60831

IEC 60831 tar upp flera kritiska områden av kondensatorsäkerhet och prestanda. Dessa krav hjälper till att minska risken för överhettning, bristning, elektriska fel och osäkra driftsförhållanden.

Standarden omfattar:

• Övertrycksskyddssystem

• Kapacitorurladdningskrav

• Temperaturklassificeringar

• Dielektrisk hållfasthetsverifiering

• Uthållighets- och tillförlitlighetstestning

Många kondensatorer inkluderar övertrycksskyddsanordningar som kopplar bort kondensatorn när ett överdrivet internt tryck utvecklas. Detta hjälper till att minska risken för bristning, brand och skador på utrustningen orsakade av interna fel.

Standarden inkluderar också urladdningskrav som hjälper till att sänka lagrad spänning till säkrare nivåer efter att en kondensator har kopplats bort från kraftkällan. Dessa krav bidrar till att minimera stötfaror under inspektion och underhåll.

Temperatur, dielektrisk hållfasthet och tillförlitlighetstestning

Temperatur har ett stort inflytande på kondensatorns livslängd och prestanda. IEC 60831 definierar temperaturkategorier som fastställer de miljöförhållanden under vilka en kondensator kan fungera säkert.

Standarden kräver också testning av dielektrisk hållfasthet för att verifiera att isoleringssystemet kan motstå hög spänning utan nedbrytning. Framgångsrik testning visar att dielektrikum kan upprätthålla säker separation mellan ledande element under normala driftsförhållanden.

För att utvärdera långsiktig hållbarhet utsätts kondensatorer för uthållighets- och tillförlitlighetstestning. Dessa tester simulerar driftsförhållanden med spänningsstress, temperaturpåverkan och förlängda serviceperioder. Resultaten hjälper till att verifiera att kondensatorn kan upprätthålla acceptabel prestanda under hela sin förväntade livslängd.

Varför efterlevnad av IEC 60831 är viktigt

Efterlevnad av IEC 60831 ger trygghet i att en kondensator har designats och testats enligt internationellt erkända krav. Att följa standarden hjälper till att förbättra elektrisk säkerhet, driftsäkerhet och skydd av utrustning.

För tillverkare och utrustningsdesigners ger standarden vägledning för produktutveckling och kondensatorval. För installatörer och underhållspersonal fastställer den förväntningar på säker drift och långsiktig prestanda.

Genom att ta itu med säkerhet vid urladdning, övertrycksskydd, isoleringsintegritet, temperaturgränser och hållbarhet spelar IEC 60831 en viktig roll i att stödja säker användning av kraftkondensatorer i moderna AC-kraftsystem.

Slutsats

Säkerheten för högspänningskondensatorer beror på noggrann urladdning, spänningsverifiering, rätt verktyg, korrekt PPE och strikta hanteringsprocedurer. Testning bör aldrig börja förrän lagrad energi bekräftas vara säker. Att förstå orsak till fel, kontroller av avledningsmotstånd, säkerhetskondensatorurval och nödvändiga standarder hjälper till att minska risker för stötar, brand, explosion och skador på utrustning.

Vanliga frågor [FAQ]

1. Varför är det nödvändigt att mäta kondensatorspänningen efter att den har urladdats?

Även efter att ha använt en avledningsmotståndare eller urladdningsverktyg, kan en kondensator fortfarande behålla en viss spänning på grund av komponentfel, dåliga anslutningar eller dielektrisk absorption. Att mäta spänningen med en korrekt klassad mätare bekräftar att den lagrade energin har minskats till en säker nivå innan hantering, vilket hjälper till att förhindra elektriska stötar och skador på utrustning.

2. Vad bör beaktas vid val av avledningsmotstånd för en kondensator?

En avledningsmotståndare bör urladda kondensatorn inom en rimlig tid samtidigt som den minimerar energiförlust under normal drift. Om motståndet är för lågt slösar det energi och genererar värme. Om det är för högt kan kondensatorn förbli laddad för länge och skapa en säkerhetsrisk efter avstängning.

3. Varför kan högspänningskondensatorer gå sönder eller explodera?

Högspänningskondensatorer kan gå sönder på grund av överspänning, överdriven värme, omvänd polaritet, åldrande, tillverkningsdefekter eller felaktigt komponentval. Dessa förhållanden kan skada dielektriskt material, skapa internt tryck och slutligen orsaka att kondensatorn släpper ut, brister eller exploderar om stressen blir allvarlig.

4. Varför kan inte standardkondensatorer ersätta X- och Y-säkerhetskondensatorer?

X- och Y-säkerhetskondensatorer är speciellt designade och testade för att klara av nätspänningsspikar och felvillkor. Standardkondensatorer ger inte samma nivå av isolering, säkerhetsprestanda eller förutsägbar felbeteende, vilket gör dem olämpliga och potentiellt farliga för AC-linjefiltreringsapplikationer.

5. Hur hjälper säkerhetsstandarder till att minska risker vid arbete med högspänningskondensatorer?

Säkerhetsstandarder såsom OSHA-krav och IEC 60831-riktlinjer fastställer procedurer för kondensatordesign, testning, urladdning, underhåll, användning av PPE och spänningsverifiering. Att följa dessa standarder hjälper till att förbättra utrustningens tillförlitlighet och minskar risken för elektriska stötar, ljusbågsincidenter och olyckor relaterade till kondensatorer.
