Oscilloskopförklarat, Hur det fungerar, Signalmätning och Praktisk testning

Ett oscilloskop är ett elektroniskt testinstrument som används för att visa elektriska signaler som vågformer så att det kan observera hur spänningen förändras över tiden.Till skillnad från instrument som bara visar numeriska värden avslöjar ett oscilloskop vågform, timingbeteende, pulsövergångar, brus, fel och signalstabilitet direkt på skärmen, vilket gör det till ett av de viktigaste verktygen för elektroniktestning och felsökning.Moderna oscilloskop stödjer vågformsmätning, lagring, automatiserad analys, triggning, protokollavkodning och långtidssignalövervakning över applikationer som inbyggda system, kommunikationsutrustning, fordonselektronik, kraftelektronik och industriella styrsystem.Den här artikeln förklarar hur oscilloskop fungerar, hur vågformsmätningar utförs, hur prestanda kan optimeras, hur man väljer rätt oscilloskop och de vanliga mätproblemen som användare stöter på under riktiga testmiljöer.

Katalog

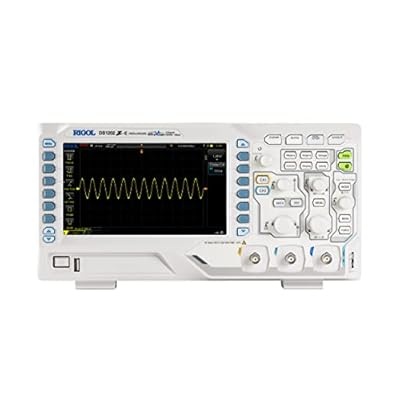

Vad är ett oscilloskop och vad mäter det?

Ett oscilloskop är ett elektroniskt instrument som visar elektriska signaler som synliga vågformer på en skärm.Tidigare versioner var kända som oscillografer.När en signal kommer in i oscilloskopet genom en sond, spårar instrumentet kontinuerligt hur spänningen stiger, sjunker, upprepas eller plötsligt ändras över tiden.Istället för att bara läsa siffror kan den direkt se rörelsen och formen på signalen när den händer.Detta gör det mycket lättare att identifiera instabila signaler, brus, tidsfel eller onormalt pulsbeteende under testning och felsökning.

Skärmen visar spänning på den vertikala axeln och tid på den horisontella axeln.När signalen rör sig över displayen avslöjar vågformen viktig information som amplitud, frekvens, timing, pulsbredd, stigtid och signalstabilitet.Spänningsskala, tidsbas och triggerinställningar justeras ofta steg för steg för att stabilisera vågformen och se små signaldetaljer tydligare.En stabil vågform tillåter noggrann observation av upprepad elektrisk aktivitet, medan snabb triggerkontroll hjälper till att fånga plötsliga transienta händelser som bara kan dyka upp under en bråkdel av en sekund.

Hur ett oscilloskop visar spänning över tid

Ett oscilloskop fungerar genom att omvandla elektrisk aktivitet till ett visuellt signalmönster.En sond ansluts först till en krets, sensor eller testpunkt.Sonden tar upp den förändrade elektriska spänningen och skickar den till oscilloskopets ingångssteg.Inuti instrumentet passerar signalen genom förstärknings- och bearbetningskretsar som förbereder den för visning.Vågformen dras sedan över skärmen i realtid för att följa signalens beteende kontinuerligt när kretsen fungerar.

I traditionella analoga oscilloskop visades vågformen med hjälp av ett katodstrålerör (CRT).Den inkommande signalen styrde rörelsen av en elektronstråle, som svepte över skärmen och spårade vågformen direkt.Moderna digitala oscilloskop fungerar annorlunda.De samplar snabbt den inkommande signalen tusentals eller till och med miljontals gånger per sekund, omvandlar dessa sampel till digital data och bearbetar informationen med hjälp av höghastighetselektronik.Denna digitala metod förbättrar mätnoggrannheten, vågformslagring, signaljämförelse och långtidsanalys.Signaler kan pausas, vågformssektioner kan zoomas in, fångade händelser kan lagras och mätdata kan överföras till datorer för vidare analys.

Analoga, digitala och specialiserade oscilloskop

Oscilloskop är designade för olika testmiljöer och signalförhållanden.Analoga oscilloskop är värderade för deras kontinuerliga vågformsvisning i realtid och enkla handhavande.Digitala oscilloskop är nu vanligare eftersom de ger högre noggrannhet, automatiska mätningar, vågformslagring och avancerade analysfunktioner.

Vissa instrument är optimerade för specialiserade uppgifter.Minnesoscilloskop lagrar infångade vågformer för senare granskning, vilket är användbart när man analyserar oregelbundna eller kortvariga händelser.Samplingsoscilloskop är designade för extremt högfrekventa signaler som kräver mycket snabb insamlingsteknik.Flerspårsoscilloskop kan visa flera signaler samtidigt för att jämföra tidsförhållanden mellan olika delar av en krets.Det finns också blandade och specialiserade modeller byggda för inbyggda system, kommunikationsutrustning, fordonsdiagnostik och kraftelektroniktestning.

Vanliga oscilloskoptillämpningar och fördelar

Oscilloskop används i stor utsträckning inom elektronik, telekommunikation, fordonssystem, industriell styrutrustning, inbyggd utveckling, kraftelektronik och utbildningslaboratorier.Under kretstestning ansluter tekniker ofta sonder till olika punkter i ett system en efter en, och observerar hur vågformen ändras när komponenter fungerar tillsammans.Denna direkta visuella återkoppling hjälper till att identifiera felaktiga komponenter, instabila strömförsörjningar, felaktig timing eller kommunikationsfel mycket snabbare än att bara förlita sig på numeriska mätningar.

En stor fördel med ett oscilloskop är dess förmåga att fånga både repetitiva signaler och snabbt föränderliga händelser.Den kan mäta spänning, frekvens, stigtid, pulsbredd, fasförhållanden och signalförvrängning med hög precision.All fysisk aktivitet som kan omvandlas till en elektrisk signal kan också övervakas.Detta inkluderar ljud, vibrationer, tryck, temperatur och olika sensorutgångar.Genom att visa dessa signaler som vågformer undersöker oscilloskopet dynamiskt systembeteende i realtid och upptäcker problem som annars kan förbli dolda.

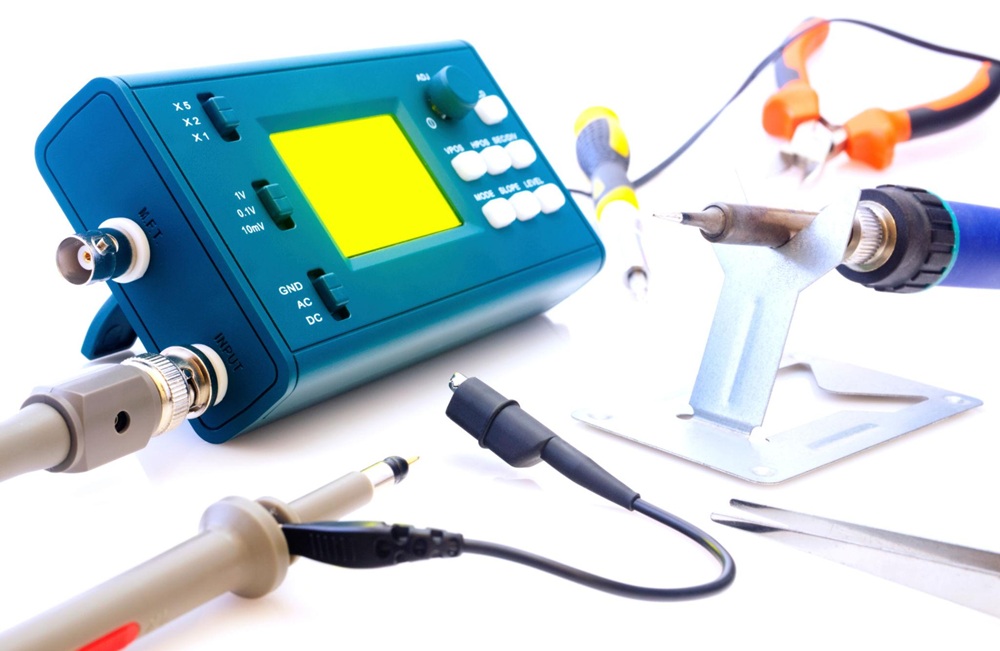

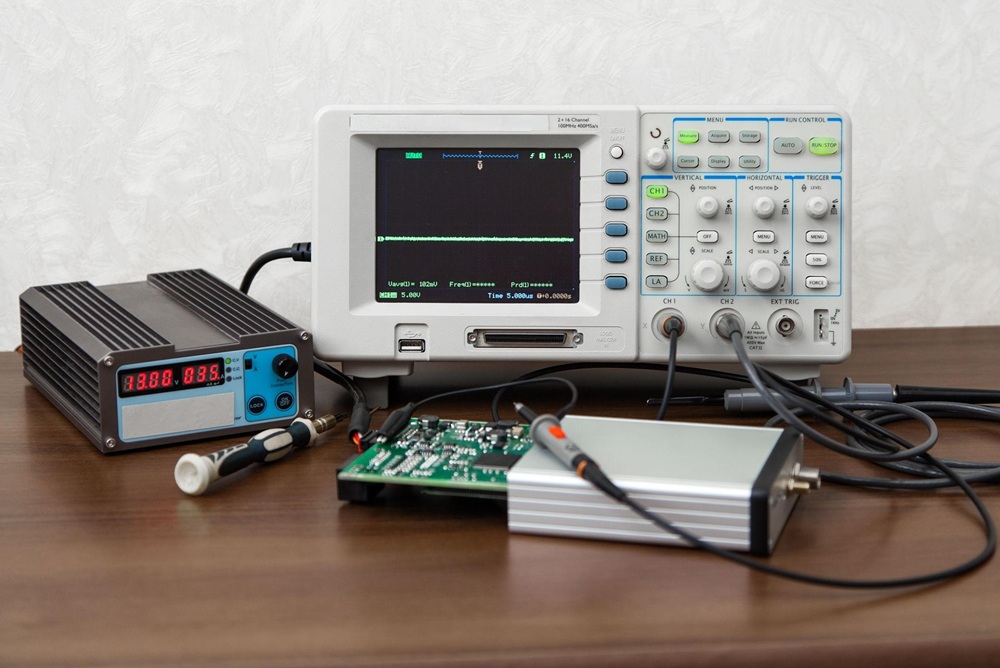

Hur ett oscilloskop fungerar i verkliga mätningar

Innan man mäter signaler, granskas vanligtvis oscilloskopets layout och kontrollsektioner först.Moderna oscilloskop grupperar kontroller efter funktion för att göra vågformsjusteringar snabbare under testning.Signalskalning, triggning, mätverktyg och lagringsfunktioner justeras upprepade gånger tills vågformen blir stabil, tydlig och redo för analys.

En typisk mätprocess börjar med att ansluta sonden, välja ingångskanal, justera spänningsskalan och ställa in tidsbasen.När vågformen visas på skärmen förfinas triggerinställningarna för att förhindra att signalen glider eller hoppar över skärmen.Efter stabilisering kan mätningar som spänning, frekvens, pulsbredd, stigtid och tidsförhållanden undersökas mer exakt.

Signalingång, sonder och grundläggande kontroller

Oscilloskopdrift börjar vanligtvis med själva signalanslutningen.Sondspetsen är ansluten till testpunkten, medan jordklämman är fäst vid kretsens jordreferens.En dålig jordanslutning kan orsaka brus, vågformsinstabilitet eller förvrängda mätningar, så jordningen kontrolleras normalt noggrant innan någon detaljerad analys påbörjas.

Den främre delen av oscilloskopet innehåller de kontroller som används oftast under testning.Skärmen visar vågformen i realtid, medan omgivande rattar, knappar och menyknappar tillåter snabba justeringar under mätningen.Analoga ingångar, sondkompensationsterminaler, USB-portar, Auto Setup-kontroller och Run/Stop-knappar är vanligtvis grupperade runt skärmen för snabbare åtkomst under felsökning.

Moderna oscilloskop inkluderar också kommunikations- och externa anslutningsgränssnitt som utökar funktionaliteten bortom grundläggande vågformsvisning.Många modeller har LAN-portar, USB-enhetsgränssnitt, triggerutgångar och Pass/Fail-utgångar för automatisering och fjärrkontroll.Under testning kan vågformsskärmdumpar, CSV-mätfiler och fångad signaldata överföras direkt till en dator för dokumentation eller djupare analys.I automatiserade miljöer är triggerutgångar ofta synkroniserade med andra instrument så att flera enheter kan arbeta tillsammans under mätningar.

Horisontella, vertikala och triggerjusteringar

Horisontella, vertikala och triggerkontroller arbetar kontinuerligt tillsammans under vågformsinställning.Dessa sektioner justeras sällan separat eftersom signalstabilitet och skärmtydlighet beror på att alla tre balanseras tillsammans.

Vertikala kontroller justerar vågformens amplitud och skärmposition.Efter att ha anslutit sonden, vrids spänningsskalans vredet tills vågformen upptar en fri del av skärmen utan att klippa bortom skärmgränserna.Om vågformen verkar för liten reduceras spänningsområdet så att mindre signaldetaljer blir lättare att inspektera.Om vågformen överstiger skärmhöjden ökas intervallet för att förhindra distorsion i displayen.Positionskontroller flyttar vågformen uppåt eller nedåt, vilket blir särskilt användbart när man jämför flera signaler samtidigt.

Horisontella kontroller hanterar vågformstiming över skärmen.Justering av tidsbasen ändrar hur mycket tid som representeras av varje skärmindelning.Snabba digitala signaler kräver ofta kortare tidsskalor för att avslöja smala pulser och övergångskanter tydligare, medan långsammare signaler kräver längre tidsskalor för att observera gradvis vågformsrörelse över längre perioder.Horisontella positionskontroller flyttar vågformen åt vänster eller höger så att viktiga händelser kan anpassas till skärmrutnätet för mer exakt timinganalys.Vissa oscilloskop inkluderar även rullnings- eller rullningslägen för långvarig övervakning.

Triggerkontroller stabiliserar vågformsvisningen genom att definiera när vågformsregistreringen börjar.Utan korrekt triggning kan signalen glida kontinuerligt över skärmen, vilket gör detaljerad observation svår.Auto, Normal eller Single-shot väljs för att justera triggernivån till en specifik spänningspunkt inom signalområdet.Varje gång vågformen korsar den punkten börjar inhämtningen från samma plats, vilket håller vågformen stabil på skärmen.Rising-edge-triggning används vanligtvis för repetitiva signaler, medan single-shot-triggning är att föredra när du fångar upp fel, saknade pulser eller plötsliga spänningstoppar som bara inträffar en gång.

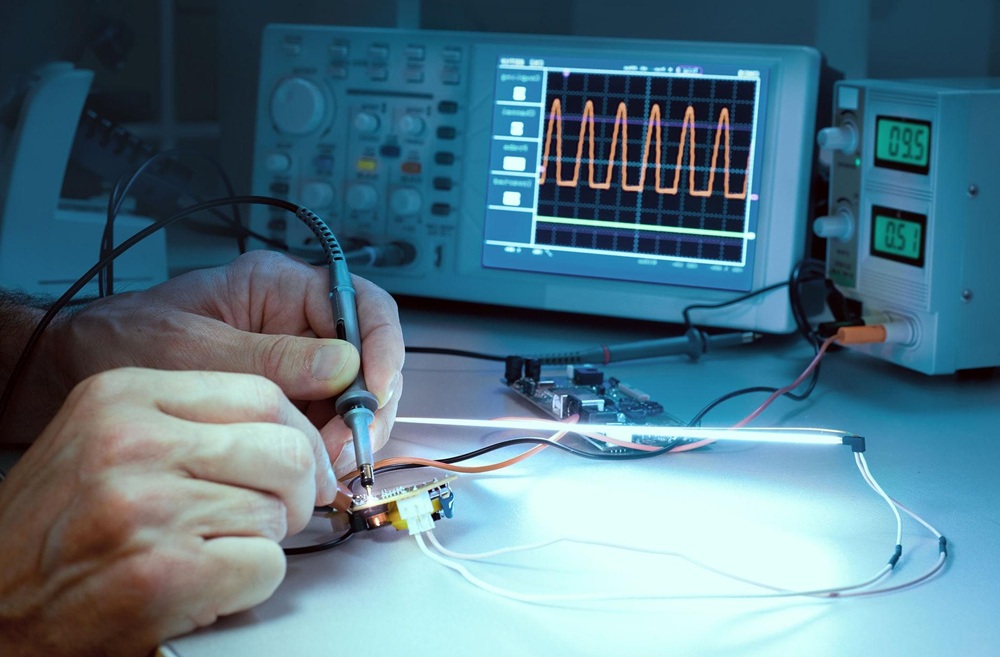

Mäta och analysera vågformer

Efter att vågformen blivit stabil justeras displayinställningarna för mätning och analys.Funktionen Auto Setup används ofta först eftersom den automatiskt justerar spänningsskalning, tidsbasinställningar och triggerkonfiguration för att snabbt producera en användbar vågform.Detta ger en utgångspunkt som senare kan finjusteras manuellt för mer exakt analys.

Under felsökning växlas kör- och stopplägen ofta när signalens beteende kontrolleras.Att pausa vågformen möjliggör en närmare inspektion av timingförhållanden, översvängning, ringsignal, pulsförvrängning och brus som kan vara svårt att observera under kontinuerliga skärmuppdateringar.

Moderna digitala oscilloskop kan mäta parametrar som toppspänning, frekvens, pulsbredd, stigtid och tidsintervall automatiskt.Många modeller visar dessa värden direkt på skärmen medan vågformsinsamlingen fortsätter i realtid.Vissa oscilloskop inkluderar också matematiska funktioner för vågform, lagring av referensvågform, zoomkontroller och verktyg för signaljämförelse för detaljerad signalanalys under felsökning och felkontroll.Under höghastighetssignaltestning zoomas ofta in små vågformssektioner för att inspektera kantövergångar, ringsignaler, översvängningar och övergående brus närmare.

Lagrings-, återkallnings- och dataöverföringsfunktioner

Moderna digitala oscilloskop kan lagra vågformer, skärmdumpar, instrumentinställningar och CSV-mätningsfiler med hjälp av internminne eller externa USB-lagringsenheter.Under testning sparas ofta vågformsdata innan man byter sonder, justerar triggerinställningar eller återansluter kretsar.Detta gör att tidigare mätningar kan granskas senare utan att hela installationsprocessen upprepas.

Lagrade vågformer kan också jämföras med nyligen infångade signaler under felsökning för att identifiera tidsskillnader, spänningsvariationer eller instabilt driftbeteende mer effektivt.Många oscilloskop har USB-värdportar på frontpanelen för snabb filöverföring.Efter att ha satt i en USB-enhet kan skärmdumpar och vågformsdata sparas direkt via visningsmenyn och senare öppnas på en dator för rapportering, dokumentation eller djupare signalanalys.

Hur man optimerar oscilloskopets prestanda

Att förbättra oscilloskopets prestanda handlar inte bara om att använda snabbare hårdvara.I många fall beror prestanda på hur instrumentet är konfigurerat innan testet börjar.Noggrann justering av insamlingsinställningar, vågformsbearbetning, lagringsmetoder och kalibreringsbeteende kan avsevärt förbättra vågformsfångsthastigheten, minska väntetiden och upprätthålla stabila mätningar under långa testsessioner.

En väl optimerad inställning gör också vågformsdriften smidigare under felsökning.Signaler visas snabbare på skärmen, vågformsuppdateringar blir mer responsiva och mätresultat kan samlas in med färre avbrott.I automatiserade testmiljöer hjälper korrekt optimering till att minska fördröjningar mellan oscilloskopet och externa system, särskilt när stora mängder vågformsdata bearbetas kontinuerligt.

Börja med en ren och stabil installation

En vanlig optimeringsmetod är att utgå från ett känt drifttillstånd.Innan testsignalen ansluts återställs oscilloskopet ofta till sin standardinställning eller så laddas en sparad konfigurationsfil först.Detta förhindrar äldre inställningar från att störa nya mätningar och hjälper till att upprätthålla konsekventa testförhållanden under upprepade experiment.

Efter att installationen har laddats inaktiveras vanligtvis onödiga funktioner en efter en.Oanvända ingångskanaler, automatiska mätningar, matematiska operationer för vågform, avkodningsfunktioner och analysverktyg förbrukar alla bearbetningsresurser även när de inte aktivt behövs.Att stänga av dessa funktioner minskar den interna bearbetningsbelastningen och låter oscilloskopet reagera snabbare under inhämtningen.

Till exempel, när endast en signal mäts, inaktiveras ofta oanvända kanaler istället för att vara aktiva i bakgrunden.Detta minskar vågformsåtergivningsaktiviteten och förbättrar inhämtningseffektiviteten, särskilt under höghastighetsmätningar.

Minska bearbetnings- och kommunikationsförseningar

Under vågformsinsamling bearbetar oscilloskopet kontinuerligt inkommande data samtidigt som det uppdaterar displayen och kommunicerar med externa system.Om för många bearbetningsuppgifter arbetar samtidigt, kan vågformsfångsthastigheten och systemets reaktionsförmåga sakta ner gradvis.

För att förbättra prestandan tillåter vissa oscilloskop att visningssystemet helt eller delvis inaktiveras medan vågformsinsamlingen fortsätter internt.I det här läget läggs färre resurser på att uppdatera grafik, vilket gör att oscilloskopet kan fokusera mer direkt på triggerbearbetning, signalinsamling, vågformslagring och intern analys.Detta tillvägagångssätt är särskilt användbart vid automatiserad produktionstestning där operatörer inte behöver övervaka vågformen kontinuerligt.

Stora vågformsfiler kan också skapa flaskhalsar för överföring.När varje vågform omedelbart överförs till en extern dator, ackumuleras kommunikationsfördröjningar och minskar testningseffektiviteten.Många oscilloskop bearbetar därför vågformsmätningar internt först.Istället för att överföra kompletta vågformsdatauppsättningar, beräknar instrumentet värden som frekvens, stigtid, pulsbredd och toppspänning internt, och överför sedan endast de slutliga mätresultaten.Detta minskar kommunikationstrafiken avsevärt och förkortar överföringstiden.

För upprepad vågformsfångst är sekvensinsamlingsläget ofta aktiverat.Flera vågformssegment lagras först i internminnet och överförs senare i grupperade batcher.Detta minskar upprepade kommunikationsavbrott mellan inspelningar och förbättrar den totala inhämtningshastigheten.Vissa oscilloskop har också stöd för direkt lagring av vågform till internminne, solid-state-enheter eller lokala hårddiskar så att mätningarna kan fortsätta utan att vänta på omedelbara externa överföringar.

Kommunikationshastigheten mellan oscilloskopet och externa datorer påverkar också den övergripande prestandan.I automatiserade system färdas vågformskommandon och data kontinuerligt via USB- eller nätverksanslutningar, vilket kan introducera märkbara förseningar under höghastighetstestning.Vissa avancerade oscilloskop minskar denna omkostnad genom att tillåta kontrollprogramvara att köras direkt inuti oscilloskopets operativsystem.Eftersom vågformsbearbetning och mjukvarukontroll sker inom samma enhet, blir kommandosvaret snabbare och datahanteringen effektivare.

Prestanda kan förbättras ytterligare när onödiga realtidsberäkningar och inaktiva analysfunktioner minimeras.Antalet aktiva bearbetningsuppgifter reduceras ofta så att oscilloskopet kan fokusera på snabbare vågformsinsamling.Trendregistreringsfunktioner kan också hjälpa till att minska överföringskostnader genom att lagra mätvärden internt över tid och överföra större grupperade datamängder senare istället för att skicka varje enskild mätning omedelbart.

Förbättra långtidsmätstabiliteten

Prestandaoptimering inkluderar också att upprätthålla stabila mätningar under långa driftsperioder.Kalibreringsbeteende har en direkt effekt på vågformens noggrannhet och testkontinuitet.

Innan automatisk testning startar konfigureras vanligtvis vertikal skala, samplingsfrekvens och insamlingsinställningar i förväg.Detta gör att den interna kalibreringen kan avslutas innan kontinuerliga mätningar påbörjas och hjälper till att minska oväntade pauser under drift.

Temperaturförändringar inuti oscilloskopet kan också utlösa automatiska omkalibreringshändelser. I miljöer med stabila rumstemperaturer är automatisk temperaturkompensation ibland inaktiverad för att minska onödiga kalibreringsavbrott.Denna justering utförs dock normalt endast när mätförhållandena är noggrant kontrollerade och vågformens noggrannhet redan har verifierats.

För långtidstestning, bibehållande av stabila miljöförhållanden, minimering av upprepade inställningsändringar och minskning av onödig vågformsbehandling bidrar allt till mer tillförlitlig oscilloskopprestanda och mjukare signalanalys.

Hur man snabbt väljer rätt oscilloskop

Att välja ett oscilloskop blir mycket lättare när signalkraven är tydliga från början.Olika kretsar producerar olika vågformsbeteenden, så oscilloskopet måste matcha de faktiska testförhållandena istället för att bara förlita sig på allmänna specifikationer.Under urval jämförs vanligtvis bandbredd, samplingshastighet, minnesdjup, triggerförmåga, sondtyp och analysfunktioner tillsammans eftersom dessa specifikationer direkt påverkar vågformens noggrannhet och felsökningseffektivitet.

En praktisk urvalsprocess börjar ofta med att identifiera signaltypen, uppskatta den högsta signalfrekvensen och avgöra om mätningen involverar långsamma analoga signaler, snabba digitala flanker, kraftelektronik, kommunikationsbussar eller system med blandade signaler.När dessa förhållanden väl är klara kan olämpliga modeller snabbt elimineras.

Förstå signalen innan du väljer oscilloskop

Det första steget är att förstå exakt vilken typ av signal som behöver mätas.Innan du kontrollerar oscilloskopspecifikationerna undersöks vanligtvis kretsens beteende, förväntad vågform, signalhastighet och driftsmiljö först.

Flera signalegenskaper påverkar starkt valet av oscilloskop.Dessa inkluderar frekvensområde, stigtid, pulsbredd, vågformsupprepning, signalstabilitet och antalet kanaler som krävs.Till exempel, felsökning av en lågfrekvent strömförsörjning kräver mycket olika oscilloskopprestanda jämfört med att analysera en höghastighetskommunikationssignal.

Om flera signaler måste observeras samtidigt blir ytterligare kanaler viktiga.Under digital timinganalys jämförs ofta klocksignaler, datalinjer och triggerhändelser sida vid sida på samma skärm.I dessa situationer påverkar kanalräkning och vågformssynkronisering direkt felsökningshastighet och effektivitet.

Att förstå signalen förhindrar först att överutnyttja onödiga funktioner samtidigt som man undviker utrustning som inte är strömlös som inte kan fånga viktiga vågformsdetaljer.

Bandbredd, samplingsfrekvens och minnesdjup

Bandbredd, samplingshastighet och minnesdjup samverkar under riktiga oscilloskopmätningar.Dessa specifikationer listas ofta separat i datablad, men de utvärderas vanligtvis tillsammans eftersom vågformens noggrannhet beror på hur väl alla tre fungerar som ett komplett system.

Bandbredden bestämmer den högsta frekvensen som oscilloskopet kan mäta exakt.Den anges normalt vid −3 dB-punkten, där den uppmätta signalamplituden faller till cirka 70,7 % av den ursprungliga signalnivån.För tillförlitlig vågformsreproduktion väljs vanligen oscilloskopets bandbredd minst fem gånger högre än signalens högsta frekvenskomponent.Till exempel mäts signaler som innehåller frekvenskomponenter upp till 100 MHz ofta med hjälp av oscilloskop med minst 500 MHz bandbredd för att bevara vågformen och kantnoggrannheten.När bandbredden är för låg blir vågformens kanter rundade, pulsformer förlorar detaljer och högfrekvent information kan försvinna helt.Dessa förvrängningar kan dölja verkliga signalproblem eller göra att sunda vågformer verkar felaktiga under felsökning.

Samplingshastigheten bestämmer hur många gånger per sekund oscilloskopet omvandlar den analoga signalen till digital vågformsdata.Högre samplingsfrekvens fångar fler vågformsdetaljer och minskar risken för att missa smala pulser eller kortvariga händelser.I de flesta praktiska mätningar är samplingsfrekvensen vanligtvis inställd på minst fem gånger högre än den högsta signalfrekvensen.Högre översamplingsförhållanden föredras också för snabba kantövergångar och komplexa vågformer.Till exempel kräver mätning av en 200 MHz-signal vanligtvis samplingshastigheter över 1 GS/s för stabil vågformsrekonstruktion.Låga samplingshastigheter kan skapa undersamplingsproblem där vågformer verkar förvrängda, instabila eller helt annorlunda än det faktiska kretsbeteendet.Högre samplingsdensitet förbättrar också zoomnoggrannheten eftersom fler vågformspunkter förblir tillgängliga under detaljerad inspektion.

Minnesdjupet bestämmer hur många vågformssampel som oscilloskopet kan lagra under en enda insamling.Detta blir särskilt viktigt när man fångar långa vågformsperioder med bibehållen hög samplingsupplösning.Minnesdjupet beror direkt på både samplingsfrekvensen och mängden vågformstid som visas på skärmen.

Relationen är:

Storage Depth=Sampling Rate×Display Time

Till exempel, att fånga en vågform med 1 GS/s över 10 ms kräver ungefär 10 miljoner sampelpunkter med minnesdjup.Om det tillgängliga minnet är för litet, kan oscilloskopet automatiskt sänka samplingsfrekvensen under långa insamlingar, vilket minskar vågformsdetaljer och potentiellt döljer kortvariga glitches eller tidsfel.Djupt minne är särskilt värdefullt vid felsökning av intermittenta signalproblem som är dolda i långvågsinspelningar.Oscilloskopets känslighet kontrolleras också när djupt minne är aktiverat eftersom vissa modeller blir märkbart långsammare vid maximala minnesinställningar.

Visningskvalitet och triggerprestanda

Displayens lyhördhet och triggerprestanda påverkar direkt felsökningshastighet och effektivitet i elektroniska system.Även när två oscilloskop har liknande specifikationer på papper, kan den praktiska driften kännas väldigt olika beroende på hastigheten för rendering av vågform, menykänslighet och triggerbeteende.

En lyhörd display möjliggör mjukare vågformsjustering under testning.Vågformer bör uppdateras snabbt när skalnings-, zoom- eller triggerinställningar ändras.Snabb uppdatering av vågformen hjälper också till att avslöja intermittenta fel som dyker upp ibland.Under testning jämförs ofta vågformstydlighet, skärmjämnhet, menylayout och displayläsbarhet medan mätinställningarna justeras upprepade gånger.En tydlig och lyhörd skärm minskar trötthet under långa felsökningssessioner och förbättrar vågformsanalyshastigheten.

Triggerprestanda blir lika viktigt vid avancerad felsökning.Grundläggande kanttriggning fungerar bra för repetitiva signaler, men svårare felsökningsuppgifter kräver ofta avancerade triggerfunktioner som kan isolera fel, smala pulser, onormala pulsbredder, saknade övergångar eller tidsöverträdelser.Istället för att visa all vågformsaktivitet kontinuerligt fokuserar oscilloskopet endast på det valda triggertillståndet.

Under felsökning ägnas ofta mycket tid åt att justera triggerförhållandena eftersom små triggerförändringar kan avgöra om sällsynta vågformshändelser uppträder snabbt eller förblir dolda under långa perioder.För intermittenta fel blir en-shot-triggning särskilt användbar eftersom oscilloskopet fångar den onormala händelsen en gång och fryser vågformen för detaljerad inspektion.Stark triggerprestanda förbättrar felsökningseffektiviteten avsevärt i höghastighets digitala system och kommunikationskretsar.

Vanliga oscilloskopmisstag och mätproblem

Även när ett oscilloskop har tillräcklig bandbredd och avancerade mätfunktioner kan felaktiga resultat fortfarande visas om mätinställningen är felaktig.Många vågformsproblem orsakas inte av själva kretsen utan av triggerkonfigurationsfel, felaktiga sondanslutningar, jordningsproblem eller felaktiga oscilloskopinställningar.Under felsökning kan dessa misstag skapa vilseledande vågformer som gör att en sund krets verkar felaktig eller döljer faktiska signalproblem.

I verkliga testmiljöer ägnas ofta mycket tid åt att kontrollera om onormalt vågformsbeteende orsakas av kretsen eller av själva mätinställningen. Att förstå de vanligaste oscilloskopmisstagen hjälper till att förbättra mätnoggrannheten, påskyndar felsökningen och förhindrar onödiga komponentbyten eller felaktiga kretsändringar.

Dåliga triggerinställningar och instabila vågformer

Ett av de vanligaste oscilloskopproblemen är en instabil eller kontinuerligt rörlig vågform.I många fall beror detta på att triggersystemet inte är korrekt konfigurerat.Utan korrekt triggning startar oscilloskopet upprepade gånger vågformsinsamling vid slumpmässiga punkter inom signalcykeln, vilket får vågformen att glida över skärmen.

Triggerinstabilitet blir särskilt märkbar vid mätning av digitala höghastighetssignaler, pulståg eller brusiga växlande vågformer.Om triggernivån ställs in för högt eller för lågt kan oscilloskopet misslyckas med att låsa sig till den korrekta signalövergången konsekvent.

Detta problem korrigeras ofta genom att långsamt justera triggernivån samtidigt som vågformens stabilitet övervakas i realtid.Att välja rätt triggerläge förbättrar också vågformens konsistens.Edge-triggning fungerar bra för repetitiva signaler, medan single-shot-triggning vanligtvis används för att fånga oregelbundna fel, spänningstoppar eller saknade pulser som bara inträffar en gång.

Buller kan också påverka triggningsnoggrannheten.I bullriga elektriska miljöer används triggerfiltrering eller signalkopplingsjusteringar för att minska falsk triggning.

Felaktig sondkompensation

Sondkompensationsproblem kan avsevärt förvränga vågformen, särskilt när man mäter snabba digitala kanter eller högfrekventa signaler.Även när själva oscilloskopet fungerar korrekt kan en okompenserad sond introducera översvängning, rundade kanter, ringsignaler eller felaktigt pulsbeteende på skärmen.

Passiva sonder kräver normalt kompensationsjustering före användning.Denna process matchar sondens egenskaper till oscilloskopets ingångssteg så att signalen förblir korrekt över olika frekvenser.

Under installationen är sonden ansluten till oscilloskopets kalibreringsutgång för att observera en referensfyrkantvåg.Rundade vågformskanter indikerar underkompensation, medan skarpa översvängningar nära kanterna indikerar överkompensation.Sondkompensationskondensatorn justeras sedan tills fyrkantvågen blir platt och stabil.

Sondkompensation är särskilt viktig vid höghastighetsmätningar eftersom små vågformsförvrängningar kan leda till felaktig timinganalys eller falsk signaltolkning.

Bandbredd och samplingsbegränsningar

Oscilloskopets begränsningar i sig kan också skapa missvisande mätresultat.När bandbredden är för låg blir snabba vågformskanter rundade och högfrekventa signaldetaljer kan försvinna.Detta kan göra att omkopplingskretsar, kommunikationssignaler eller klockvågformer verkar långsammare eller renare än de faktiskt är.

Låga samplingsfrekvenser skapar ett annat problem.Om oscilloskopet inte samplar signalen tillräckligt snabbt, blir vågformsrekonstruktionen felaktig.Smala pulser kan försvinna helt och den visade vågformen kanske inte längre representerar det faktiska kretsbeteendet.

Dessa problem blir allvarligare under höghastighets digital analys, RF-mätningar och effektelektroniktestning där snabba övergångar innehåller viktig signalinformation.

Dessa problem undviks vanligtvis genom att använda ett oscilloskop med bandbredd och samplingshastigheter som är mycket högre än signalfrekvensen.Högre samplingstäthet förbättrar också zoomnoggrannheten eftersom mer vågformsdata förblir tillgänglig under detaljerad inspektion.

Minnesdjup kan också påverka vågformens kvalitet.Om oscilloskopet automatiskt sänker samplingsfrekvensen för att stödja längre fångsttider, kan små fel eller kortvariga fel gömma sig inuti inhämtningen.

Problem med brus, jordning och signalförvrängning

Jordningsproblem är en annan viktig källa till felaktigt vågformsbeteende.En dålig jordanslutning kan introducera ytterligare brus, instabil triggning, ringsignal eller förvrängda signalkanter under mätning.

Långa sondjordledningar fungerar ofta som små antenner som tar upp omgivande elektriska störningar.Vid byte av strömförsörjning eller högfrekventa kretsar kan detta oönskade brus uppträda direkt på vågformsdisplayen och göra signalanalys svår.

Bullerproblemen reduceras ofta genom att korta ner sondens jordanslutning och hålla mätslingan liten.Korrekt jordning förbättrar också triggerstabiliteten och minskar vågformsdistorsion under snabba kantmätningar.

Signalförvrängning kan också uppstå när själva sonden belastar kretsen för mycket.Varje sond lägger till resistans, kapacitans och induktans till mätpunkten.I känsliga eller höghastighetskretsar kan överdriven sondbelastning ändra det faktiska signalbeteendet medan mätningen pågår.

Aktiva sonder, differentialsonder och sonder med låg kapacitans används ofta i dessa situationer eftersom de minskar kretsbelastningen och förbättrar mätnoggrannheten.

Miljöstörningar kan också påverka vågformens kvalitet.Närliggande motorer, strömbrytare, trådlösa enheter eller dåligt skärmade kablar kan införa oönskat elektriskt brus i mätsystemet.Under felsökning kontrolleras ofta misstänkta vågformer igen genom att ändra sondposition, förbättra jordning eller tillfälligt isolera närliggande bruskällor.

Oscilloskop vs andra elektroniska testinstrument

Olika elektroniska testinstrument är designade för olika mätuppgifter.Även om vissa funktioner kan överlappa, löser oscilloskop, multimetrar och logikanalysatorer väldigt olika felsöknings- och analysproblem.Om du förstår dessa skillnader kan du välja rätt instrument för mätmiljön istället för att lita på ett enda verktyg för varje situation.

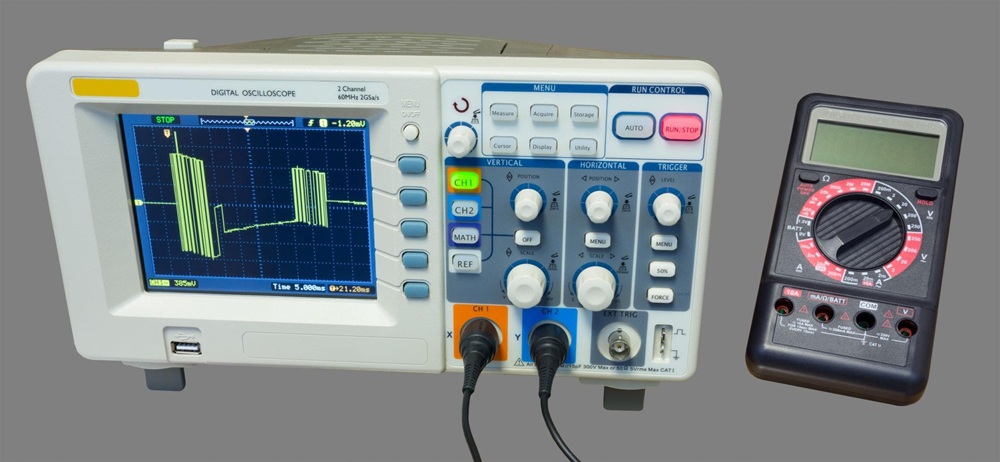

Oscilloskop vs multimeter

En multimeter mäter främst stabila elektriska värden som spänning, ström, resistans, kontinuitet och ibland frekvens eller kapacitans.Det används ofta för grundläggande elektrisk felsökning, strömverifiering och komponenttestning.

Ett oscilloskop mäter spänningen över tid och visar vågformen direkt på skärmen.Istället för att bara visa ett enda numeriskt värde avslöjar den hur signalen ändras kontinuerligt under drift.Detta möjliggör observation av vågform, timingbeteende, brus, ringsignaler, fel, översvängning, pulsbredd och signalövergångar som en multimeter inte kan visa.

Till exempel kan en multimeter bekräfta att en kraftskena mäter 5 V korrekt, medan ett oscilloskop kan avslöja om snabba spänningsspikar, rippelbrus eller instabila växlingshändelser inträffar på samma linje.Under höghastighets digital felsökning, kommunikationsanalys eller övergående felsökning, blir vågformens synlighet extremt viktig.

I många reparations- och utvecklingsmiljöer används multimetrar och oscilloskop tillsammans eftersom varje instrument ger olika typer av elektrisk information.

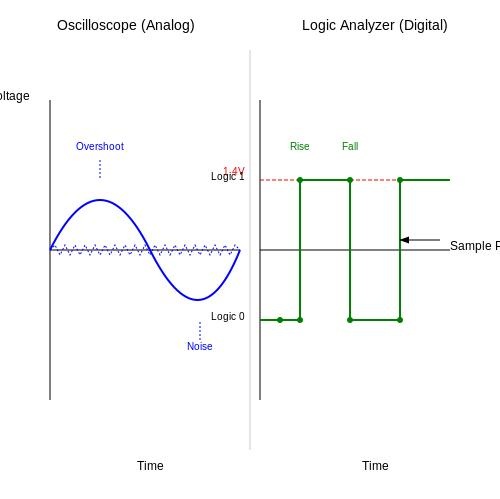

Oscilloskop vs Logic Analyzer

Oscilloskop och logikanalysatorer används båda för signalanalys, men de fokuserar på olika typer av mätningar.

Ett oscilloskop fångar upp analoga vågformer med detaljerad spännings- och tidsinformation.Det är användbart för att undersöka problem med signalintegritet som ringsignal, översvängning, långsamma kantövergångar, bruskoppling och distorsion av analog vågform.Oscilloskop hjälper också till att verifiera spänningsnivåer, stigtider, pulskvalitet och timingförhållanden i blandade analoga och digitala system.

En logikanalysator fokuserar huvudsakligen på digitala logiska tillstånd och flerkanals timingförhållanden.Istället för att visa detaljerade analoga vågformer, tolkar den signaler som logiska toppar och dalar över många kanaler samtidigt.Detta blir särskilt användbart vid felsökning av kommunikationsbussar, digitala tidssekvenser, adresslinjer, styrsignaler och processoraktivitet.

Till exempel kan ett oscilloskop avslöja att en klockkant innehåller ringsignaler eller instabila övergångar, medan en logisk analysator kan visa hur samma klocksignal påverkar kommunikationstid över flera digitala kanaler.

Moderna felsökningsmiljöer kombinerar ofta båda instrumenten eftersom analog vågformskvalitet och digitalt timingbeteende ofta påverkar varandra under felsökning på systemnivå.

Moderna oscilloskoptrender och avancerade funktioner

Moderna oscilloskop fortsätter att utvecklas bortom grundläggande vågformsvisning och mätfunktioner.Många modeller inkluderar nu inbyggd protokollavkodning för gränssnitt som I2C, SPI, UART, CAN, USB och Ethernet, vilket gör att kommunikationsdata kan analyseras direkt tillsammans med vågformsaktivitet.

Oscilloskop med blandade signaler kombinerar analog vågformsanalys med digital logikkanalövervakning, vilket gör det lättare att felsöka inbyggda system och kommunikationshårdvara i ett enda instrument.USB-oscilloskop har också blivit vanligare i bärbara och utrymmesbegränsade miljöer eftersom de tillåter vågformsinsamling via externa datorer istället för stora fristående hårdvarusystem.

Fjärrvågformsanalys och nätverksbaserad kontroll blir allt viktigare i automatiserade laboratorier och industriella testsystem.Många oscilloskop stöder nu fjärrövervakning, molnuppkoppling, automatiserad rapportering och mjukvarukontrollerade testarbetsflöden som förbättrar långsiktig mäteffektivitet och datahantering.

Dessa funktioner fortsätter att utöka oscilloskopets roll från en fristående vågformsvisare till en mer integrerad felsöknings- och automatiserad analysplattform.

Slutsats

Oscilloskop förblir viktiga instrument för att observera, mäta och felsöka elektriska signaler i moderna elektroniska system.Deras förmåga att visa spänningsförändringar i realtid för att analysera vågformsbeteende, timingförhållanden, brus, fel, pulskvalitet och signalstabilitet mycket mer effektivt än enbart numeriska mätningar.Exakta oscilloskopmätningar beror inte bara på hårdvaruspecifikationer som bandbredd, samplingsfrekvens, minnesdjup och triggerprestanda, utan också på korrekt sondhantering, jordning, triggerkonfiguration och vågformsoptimeringsmetoder.Eftersom moderna system fortsätter att bli snabbare och mer komplexa, kombinerar oscilloskop nu vågformsanalys med automatiserade mätningar, protokollavkodning, blandad signalfelsökning, fjärranslutning och avancerade dataanalysfunktioner.Dessa funktioner fortsätter att utöka oscilloskopets roll från en enkel vågformsvisare till en kritisk plattform för realtidssignalanalys, systemvalidering och avancerad elektronisk felsökning.
