Schmitt Trigger förklarad, arbetsprincip, kretstyper och tillämpningar

En Schmitt-trigger är en komparatorkrets som använder positiv återkoppling och hysteres för att skapa stabil växling mellan HÖG och LÅG utgångstillstånd.Dess design med dubbla tröskelvärden hjälper till att förhindra falsk triggning orsakad av brus, långsamma signalförändringar eller små spänningsfluktuationer.Den här artikeln förklarar hur Schmitt-triggers fungerar, hur de kan implementeras med tunneldioder, komparatorer, transistorer och IC, och hur de används i vågformsformning, brusfiltrering, pulsförfining, tidskretsar och signalkonditionering.

Katalog

Introduktion till Schmitt Trigger

Schmitt-triggern utmärker sig som en unik komparatorkrets som kännetecknas av sin mekanism med dubbla tröskelvärden, som uppnås genom positiv feedback.Denna funktion, som kallas hysteres, ger den betydande fördelar i signalstabilitet och precision.Till skillnad från konventionella komparatorkretsar, som kan ge oförutsägbara svar på mindre inspänningsfluktuationer, använder Schmitt-triggern två distinkta trösklar: en positiv och en negativ.När inspänningen överstiger den positiva tröskeln övergår kretsen till ett högt tillstånd.Omvänt, att falla under den negativa tröskeln utlöser en övergång till ett lågt tillstånd.Mellan dessa tröskelvärden förblir utgången stabil, vilket ger kretsen en minnesliknande egenskap som förbättrar driftsäkerheten.

Denna bistabila multivibrator har huvudfunktioner inom analog-till-digital signalkonvertering, brusfiltrering och vågformsformning.Genom att omvandla instabila analoga signaler till rena digitala utgångar hjälper Schmitt-triggern till att mildra störningar som orsakas av fluktuerande spänningar, särskilt i bullriga elektriska miljöer.Tillämpningar för kretsen sträcker sig brett, från grundläggande logiksystem till komplicerade återkopplingsslingor i multivibratorer, vilket visar dess anpassningsförmåga och oumbärliga roll över olika aspekter av elektronisk design.

Rollen för positiv feedback

Schmitt-utlösaren tackar sin pålitliga prestanda till den positiva återkopplingsmekanismen som är integrerad i dess design.Positiv återkoppling förstorar skillnaden mellan ingångsspänningen och tröskelnivåerna, vilket säkerställer att kretsen fattar tydliga kopplingsbeslut, även under utmanande förhållanden.Istället för att förlita sig på absoluta inspänningsvärden förstärker denna dynamik kretsens förmåga att motstå ingångsbrus och transienta fluktuationer.

I miljöer som utsätts för fluktuerande spänningar, såsom de som orsakas av inkonsekventa strömkällor eller elektromagnetiska störningar, förblir Schmitt-triggern robust när det gäller att upprätthålla konsekventa utsignaler.Mekanismen tar bort fel orsakade av korta bullerspikar, vilket stöder stabil och tillförlitlig drift i praktiska tillämpningar.

Hysteres: Stabiliseras genom dubbla trösklar

I hjärtat av Schmitt-triggern ligger konceptet hysteres, som säkerställer exakt omkoppling genom att kräva att inspänningen överskrider distinkta trösklar.Denna design med dubbla tröskelvärden minimerar osäkerhet och skapar en tydlig avgränsning mellan signaltillstånd.Hysteres gör det möjligt för kretsen att prioritera stabil prestanda framför reaktivitet vid mindre fluktuationer.

Ett praktiskt exempel kan hittas i industriella sensorer som övervakar parametrar som temperatur eller tryck.Genom att utnyttja hysteres kan sensorn skilja meningsfull data från transienta fluktuationer som introduceras av elektriska störningar, vilket säkerställer korrekta digitala utgångar för efterföljande analys.Schmitt-utlösarens design återspeglar ett engagemang för tillförlitlighet och precision, vilket är i linje med tekniska behov.

Balanserar känslighet och stabilitet

Att designa en Schmitt-trigger kräver noggrann övervägande av dess tröskelvärden för att säkerställa korrekt balans mellan känslighet och stabilitet.Denna balans gör det möjligt för den att tillgodose olika operativa behov utan att kompromissa med prestanda.

• Snäva trösklar kan upptäcka små signalvariationer men kan leda till känslighet för brus, vilket minskar kretsens förmåga att filtrera övergående störningar.

• Å andra sidan kan alltför avslappnade tröskelvärden fördröja signalbehandlingen eller resultera i felaktigheter.

I ljudsquelchkretsar, till exempel, filtrerar en optimalt inställd Schmitt-trigger bort lågnivåbrus samtidigt som integriteten hos önskade ljudsignaler bevaras.Dessa designval visar de avvägningar som är involverade i att matcha kretsbeteende med specifika applikationsbehov.

Schmitt-triggern kombinerar teoretisk kretsdesign med praktisk funktionalitet genom att använda hysteres, positiv feedback och tröskelbaserad omkoppling för att förbättra signalstabilitet och brusavvisning.Denna design tillåter kretsar att fungera tillförlitligt även i miljöer som påverkas av spänningsfluktuationer och elektriska störningar som annars skulle kunna störa prestandan.

Schmitt triggers används i system som kräver rena och stabila signalövergångar för tillförlitlig drift i analog och digital elektronik.Deras flexibla användning stöder applikationer som sträcker sig från grundläggande inlärningskretsar till avancerade elektroniska och industriella system.

Att förstå hur Schmitt-triggers fungerar ger värdefull insikt i signalbehandling och visar vikten av att designa kretsar som bibehåller stabilitet, noggrannhet och tillförlitlighet under oförutsägbara driftsförhållanden.

Tekniker för att implementera Schmitt Triggers

Tunneldiodbaserad implementering

Implementeringen av Schmitt-triggers med hjälp av en tunneldiod är baserad på komponentens distinkta "N"-formade volt-amperekurva, vilket underlättar skarpa övergångar i växlingsapplikationer.Denna kurva gör det möjligt för kretsen att ändra tillstånd snabbt när insignalen svänger över specificerade spänningströsklar, vilket leder till skarpa utgångsvippar.Detta tillvägagångssätt misslyckas dock ofta när det gäller att uppnå hög precision och operativ effektivitet, vilket gör det mer lämpligt för system som prioriterar enkelhet framför hög prestanda.

För att övervinna dessa begränsningar utnyttjar en alternativ design de grundläggande principerna för tunneldioder samtidigt som transistorbaserade kretsar ingår.I dessa konfigurationer paras transistorer med positiva återkopplingsslingor för att möjliggöra snabbare kopplingshastigheter och strängare kontroll över hystereseffekter.Transistorer väljs ofta framför tunneldioder i praktiska tillämpningar på grund av deras bredare tillgänglighet, anpassningsbara designalternativ och förmåga att hantera ett större antal scenarier.

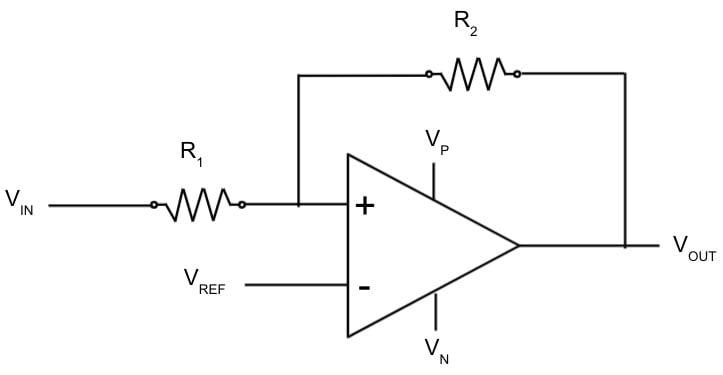

Komparatorbaserad design för ökad mångsidighet

Komparatorbaserade Schmitt-triggers ger en mycket anpassningsbar och exakt lösning, som förlitar sig på positiva återkopplingsslingor för att etablera hysteres.Dessa kretsar växlar mellan höga (+Vs) och låga (−Vs) utgångsnivåer baserat på insignalernas differentiella beteende.Två kritiska återkopplingsmotstånd, R1 och R2, definierar hysteresspänningsområdet, vilket säkerställer att utgången förblir stabil och ogenomtränglig för mindre ingångsfluktuationer, en idealisk funktion för brusreducering och konsekvent switchningsprestanda.

Den operativa mekanismen inkluderar följande:

• När den icke-inverterande ingången (+) överstiger spänningen vid den inverterande ingången (−), växlar komparatorn till ett högt utgångstillstånd.
• Om den inverterande ingången överstiger den icke-inverterande ingången, övergår utgången till låg.
• Återkopplingsmotstånd skapar en spänningsdelare, som skapar diskreta trösklar för övergångar uppåt och nedåt.
• Hysteresbandet uttrycks matematiskt som ±(R1×Vs)/R2, vilket möjliggör justeringar av känslighet eller brusresistans genom resistormodifieringar.

Ytterligare förbättringar förbättrar kretsens tillförlitlighet:

• Zenerdioder: Stärk immuniteten mot variationer i strömförsörjningen och bibehåller konsekvent uteffekt under dynamiska förhållanden.
• Strömbegränsande motstånd (t.ex. R3, R4): Minimera offsetfel och möjliggör exakt finjustering för att möta operativa krav.

Dessa tillägg kan avsevärt förbättra prestandan, vilket gör kretsen mer stabil och lämplig för komplexa applikationer.

Optimerad transistorbaserad Schmitt-trigger

En allmänt använd design involverar två transistorer konfigurerade i en regenerativ positiv återkopplingsslinga.Denna inställning etablerar hysteresfunktionalitet genom samspelet mellan transistorer, vilket säkerställer distinkta spänningströsklar för övergångar mellan höga och låga tillstånd.Använder vanligtvis NPN-transistorer:

• En transistor (T1) förblir inaktiv vid låga ingångsnivåer, vilket gör att den andra transistorn (T2) kan leda, vilket resulterar i ett lågt utgångstillstånd.
• När inspänningen överstiger ett kritiskt tröskelvärde, aktiveras T1, vilket leder till att T2 deaktiveras och utgången vänds till högt.

Viktiga ändringar i denna design förbättrar dess funktion:

• Resistor RE: Fungerar som en neddragbar komponent för att bibehålla låga utspänningar vid behov.
• Återkopplingsnätverk: Justerbara motstånd optimerar hysteres och kopplingsbeteende för att anpassa funktionalitet baserat på krav.

För applikationer som kräver flexibilitet används resistorjustering för att balansera logisk noggrannhet och höghastighetsomkoppling samtidigt som specifika systemkrav och driftsstandarder uppfylls.Denna transistorbaserade design rymmer analoga och digitala konfigurationer, såsom inverterande kretsar, där hysteres hjälper till att filtrera brus och stabilisera prestanda i fluktuerande miljöer.

De diskuterade teknikerna betonar anpassningsförmågan hos Schmitt-triggers i olika sammanhang.Tunneldioder, komparatorer och transistorer ger olika designalternativ för att matcha systemkraven.Nya framsteg inom kretssimuleringsverktyg och tillämpningen av iterativ feedback säkerställer att konstruktioner fortsätter att utvecklas och uppfyller moderna prestandakrav i dynamiska tekniska utmaningar.

Schmitt utlöser applikationer

Vågformstransformation

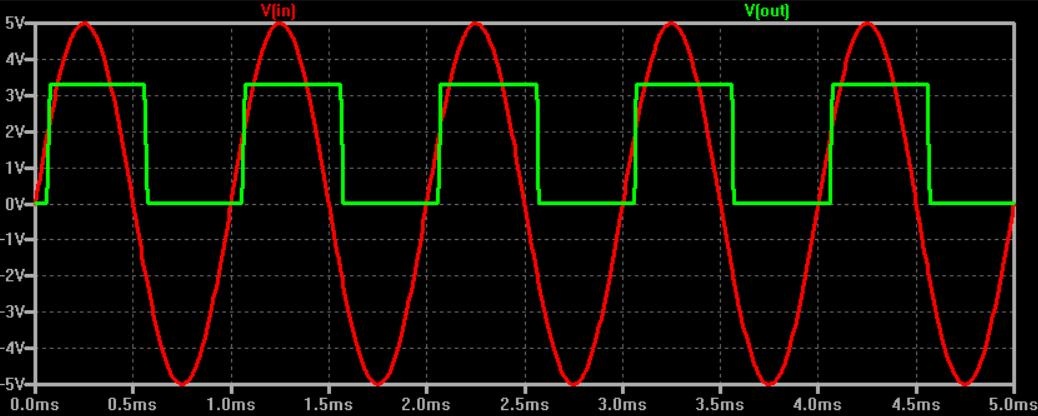

Schmitt-triggern har en betydande funktion för att omvandla oförutsägbara eller smidigt oscillerande analoga signaler, såsom sinusformade eller triangulära vågformer, till distinkt definierade rektangulära pulser lämpliga för digitala system.Dessa rektangulära pulser möjliggör binär signalbehandling, vilket förbättrar användbarheten av analoga dataströmmar i digitala plattformar.Analog-till-digital konvertering stöter ofta på hinder som tröskelinstabilitet eller brusinducerad signalstörning.Hysteresmekanismen som är inneboende i Schmitt-triggers främjar signalkonsistens genom att etablera tydliga övre och nedre aktiveringströsklar.Detta säkerställer exakt signaldifferentiering, vilket minskar oregelbundna växlingsbeteenden.Denna funktion används i sensornätverk, datainsamlingsmoduler och miljöövervakningssystem för att stödja stabil och korrekt digital integration.

Förfining av pulskanter

I moderna digitala arkitekturer påverkar signalintegriteten direkt systemets tillförlitlighet, särskilt i scenarier som involverar höghastighetsdataöverföring eller komplexa kommunikationskanaler.Problem som ojämna stig- och falltider eller impedansmissmatch-inducerade överskjutningar kan äventyra kritiska operationer.Schmitt-triggers visar sin användbarhet genom att förfina förvrängda pulser till symmetriska vågformer, och därigenom bibehålla signalkoherens.Denna signalförfining hjälper ingenjörer att säkerställa prestandalikformighet över olika miljö- och driftsförhållanden.Till exempel drar mikrokontrollerbaserad kommunikationsdesign nytta av den exakta kantformning som erbjuds av Schmitt triggerkretsar, vilket bidrar till sömlös datasynkronisering och minimerar felkommunikation med gränssnittskomponenter.

Filtrera brus med låg amplitud

Elektroniska system brottas ofta med ihållande brus, vilket introducerar subtila fluktuationer som döljer meningsfull databehandling.Schmitt-triggerns konfigurerbarhet för att ställa in distinkta amplitudtrösklar fungerar som ett praktiskt filter, vilket möjliggör selektiv passage av signaler över en specifik amplitud.Denna funktion minskar mindre störningar samtidigt som pulssignaler skyddas mot systemdrift.Applikationer som förlitar sig på denna amplitudfiltrering sträcker sig från ljudbearbetningsplattformar som prioriterar taltydlighet framför omgivande störningar till automationssystem där att skilja äkta ingångskommandon från främmande signaler i grunden påverkar prestandan.Schmitt-triggers används ofta i applikationer som kräver tydlig åtskillnad mellan användbar data och bakgrundsljud.

Timing och signalgenerering

När de kombineras med kondensatorer och resistorer i återkopplingsslingor kan Schmitt-triggers generera stabila rektangulära signaler och klockpulser.Astabila, monostabila och bistabila multivibratorkretsar används ofta för timing och sekvenskontroll.Dessa kretsar stödjer räknare, oscillatorer och timersystem som används i mikroprocessorer och digital signalbehandling.Schmitt triggerbaserade multivibratorer är också konfigurerade för att tillhandahålla tillförlitliga timingkällor för stabil synkroniserad drift under krävande förhållanden.

Gemensamma integrerade kretsar med Schmitt Trigger-funktion

Integrerade kretsar med Schmitt triggermekanismer tjänar många praktiska roller, vilket möjliggör förbättrad signalkonditionering, minskar bruskänsligheten och effektiviserar kretsdesign.Dessa IC:er är inbäddade med funktioner som underlättar stabil signalbehandling, översätter oberäkneliga övergångar till konsekventa pulser och förbättrar tillförlitligheten i elektroniska system.Optimerad prestanda kan uppnås utan extra externa komponenter, vilket stöder enklare kretsdesign och stabil drift.Nedan är vanliga IC:er med Schmitt triggerfunktioner.

Framstående IC:er som använder Schmitt Trigger-funktioner

Flera integrerade kretsar är designade med inbyggda Schmitt-triggerfunktioner, som erbjuder olika applikationer inom en rad olika områden.Deras inneboende egenskaper och praktiska fördelar beskrivs här för att illustrera deras betydelse i modern elektronisk design:

NAND-port med dubbla fyra ingångar (74LS18)

• 74LS18 har Schmitt triggeringång för att på ett tillförlitligt sätt hantera brusiga eller instabila signaler.

• Dess dubbla fyra-ingångars konfiguration underlättar komplexa logiska operationer i kompakta konstruktioner.

• Tillämpningar inkluderar debounce-kretsar, logiska kontrollmekanismer och stabilitetskritiska system för digitala övergångar.

Hex inverter grindar (74LS14)

• 74LS14 består av sex oberoende invertergrindar utrustade med Schmitt triggerfunktion.

• Idealisk för fall som kräver ren invertering av signaler med långsamma övergångshastigheter eller oregelbundna kanter.

• Vanliga användningsscenarier inkluderar analog-till-digital-omvandlingar, vågformsformning och exakta timingsystem vid generering av klocksignaler.

NOR-portar med två ingångar (74132/74HC132)

• 74132 och 74HC132 har NOR-grindar förbättrade med hysteres för robust signaldiskriminering.

• Utformad för att dämpa fluktuerande insignaler och betona utgångskonsistens.

• Används i digitala styrtillämpningar, vilket säkerställer brusavvisning och bibehåller driftsäkerhet.

Dubbla monostabila multivibratorer (74221/74LS221)

• Dessa IC:er integrerar Schmitt-triggeregenskaper för att tillförlitligt producera pulser även under bullriga ingångsscenarier.

• Används i stor utsträckning i tidsfokuserade uppgifter som fördröjningsgenerering och pulsbreddsmoduleringssystem.

• Bidra till kretsprestandastabilisering under varierande driftsförhållanden.

Mångsidiga timer-IC:er (555 timer)

• Den berömda 555-timern kan konfigureras som en Schmitt-triggerkrets för uppgifter som vågformsgenerering eller signalstabilisering.

• Används i stor omfattning i projekt som oscillatorkretsar, klockmoduleringssystem och överbryggar analog-digital designluckor.

• Dess anpassningsförmåga stärker dess position som en kritisk komponent i olika elektroniska konstruktioner.

Quad två-ingång NAND Schmitt triggers (CD4093)

• CD4093 integrerar fyra NAND-grindar med inneboende Schmitt-triggeregenskaper för hantering av olinjära signaler.

• Hittar nytta i återställningssystem vid start, frekvensgenereringsuppgifter och debounce-applikationer som kräver precision och stabilitet.

• Lämplig för applikationer som kräver motståndskraft mot buller och oregelbundna insignaler.

Utforska praktiska systemförbättringar

Den inbyggda Schmitt-triggerfunktionen i dessa IC:er främjar tillförlitligt systembeteende och ökar kretsens pålitlighet.

• Observationer avslöjar deras roll i signalkonditionering för mikrokontrolleringångar, där stabila signaler är viktiga.

• Grundläggande tillämpningar inkluderar stabiliserande oscillatorer och hantering av problem relaterade till variabilitet i signalingångar eller övergångar.

• Praktiska insikter som erhållits genom praktiska implementeringar visar den transformativa potentialen hos Schmitt-triggare i att förfina kretsdesigner och ta itu med brusrelaterade utmaningar.

Slutsats

Schmitt-triggers är värdefulla eftersom de förbättrar signalstabilitet, brusimmunitet och växlingstillförlitlighet i både analoga och digitala kretsar.Deras hysteresfunktion gör att kretsar endast kan reagera på meningsfulla ingångsändringar, vilket gör dem användbara för sensorer, oscillatorer, avstudskretsar, klockgenerering och brusig signalkonvertering.Med olika implementeringsalternativ och allmänt tillgängliga Schmitt-trigger-IC:er förblir de en praktisk lösning för att skapa rena, pålitliga och väldefinierade digitala signaler från instabila ingångar.

Vanliga frågor [FAQ]

1. Hur förbättrar hysteres stabiliteten hos en Schmitt triggerkrets?

Hysteres förbättrar stabiliteten genom att använda två separata växlingströsklar istället för en.Detta förhindrar att utsignalen ändras snabbt när små spänningsfluktuationer eller elektriskt brus förekommer.Som ett resultat producerar Schmitt-triggern ett rent och stabilt växlingsbeteende, särskilt i bullriga miljöer.

2. Varför är positiv feedback viktig i Schmitt trigger operation?

Positiv återkoppling förstärker skillnaden mellan insignalen och omkopplingströsklarna.Detta gör att kretsen kan göra tydliga övergångar mellan höga och låga tillstånd utan att tveka.Det förbättrar också brusimmuniteten och hjälper till att upprätthålla tillförlitliga utsignaler.

3. Hur omvandlar en Schmitt-trigger bullriga analoga signaler till rena digitala signaler?

En Schmitt-trigger filtrerar oönskade fluktuationer genom att endast tillåta omkoppling när ingången passerar definierade spänningströsklar.Små variationer mellan dessa tröskelvärden ignoreras, vilket tar bort instabilt beteende och omvandlar bullriga analoga ingångar till stabila digitala pulser.

4. Varför används Schmitt-triggers ofta i vågformskretsar?

Schmitt-triggers används i vågformsformning eftersom de kan omvandla svaga eller förvrängda vågformer till rena fyrkantsvågor.Detta förbättrar signalkvaliteten och säkerställer exakt timing i digitala system, kommunikationskretsar och klockgenereringsapplikationer.

5. Hur påverkar justering av tröskelvärdet Schmitts triggerprestanda?

Tröskeljustering ändrar hur känslig kretsen är för ingångssignaler.Smala trösklar gör att kretsen reagerar på mindre förändringar, medan bredare tröskelvärden förbättrar motståndet mot brus.Korrekt justering hjälper till att balansera lyhördhet och signalstabilitet.

6. Varför är Schmitt-triggers värdefulla i sensor- och automationssystem?

Sensorer producerar ofta instabila signaler på grund av elektriska störningar eller miljöförhållanden.En Schmitt-trigger tar bort dessa oönskade fluktuationer och ger stabila utgångar, vilket gör att automationssystem och styrenheter kan reagera mer exakt och tillförlitligt.

7. Hur förbättrar komparatorbaserade Schmitt-triggers växlingstillförlitligheten?

Komparatorbaserade Schmitt-triggers använder återkopplingsmotstånd för att skapa kontrollerade hysteresnivåer.Detta säkerställer stabil växling mellan höga och låga tillstånd även när insignalen ändras långsamt eller innehåller brus, vilket gör kretsen mer tillförlitlig i praktiska tillämpningar.

8. Vilka fördelar ger transistorbaserade Schmitt-triggers?

Transistorbaserade Schmitt-triggers ger snabb växlingshastighet, justerbar hysteres och stark brusfiltreringsförmåga.Deras design gör det också möjligt för ingenjörer att anpassa kopplingsbeteendet för olika analoga och digitala kretsapplikationer.

9. Varför är Schmitt-triggers viktiga i timing- och pulsgenereringskretsar?

Schmitt-triggare hjälper till att generera stabila klockpulser och timingsignaler genom att producera rena övergångar mellan utgångstillstånd.Detta gör dem användbara i oscillatorer, räknare och multivibratorkretsar där exakt timing krävs för synkroniserad drift.

10. Hur förbättrar IC:er med inbyggd Schmitt-triggerfunktionalitet kretsdesign?

Integrerade kretsar med inbyggda Schmitt-triggare förenklar kretsdesign genom att minska behovet av extra brusfiltrerande komponenter.De förbättrar signalstabiliteten, förbättrar växlingstillförlitligheten och hjälper till att upprätthålla rena digitala signaler i system som påverkas av långsamma eller brusiga ingångar.
