Mättekniker för temperatur på halvledare och termisk karaktärisering

Halvledartemperaturmätning är kritisk eftersom värme direkt påverkar elektrisk prestanda, stabilitet, effektivitet, tillförlitlighet och enhetens livslängd.Moderna halvledarenheter genererar koncentrerad värme i extremt små strukturer, vilket gör exakt termisk mätning mer utmanande än enkel ytavkänning.Den här artikeln förklarar de viktigaste metoderna för mätning av halvledartemperatur, inklusive optiska, kontaktbaserade och elektriska tekniker, samtidigt som man undersöker deras driftbeteende, begränsningar och praktiska tekniska kompromisser.

Katalog

Utmaningar för halvledartemperaturmätning

Halvledarenhetstemperatur bestäms vanligtvis med hjälp av tre mätkategorier, som var och en ser en annan del av den termiska historien.I det dagliga labbarbetet tenderar valet att kännas mindre som att välja en vinnare och mer som att bestämma vilka kompromisser du kan leva med för den aktuella frågan.En källa till tyst frustration under analys av uppfostran och misslyckanden är att två team både kan mäta ärligt och fortfarande inte håller med, helt enkelt för att deras verktyg är känsliga för olika regioner, lager eller tidsfönster.

Mätkategorier:

• Optisk avkänning

• Kontaktbaserad avkänning

• Elektrisk avkänning

Det som vanligtvis driver valet är hur du definierar "temperatur" (topp hotspot kontra en korsningsgenomsnittlig kvantitet), vilken tidsskala du bryr dig om (stabila förhållanden kontra korta transienter) och hur mycket störning du kommer att tolerera från mätinställningen.När resultat konflikter är den mest produktiva första frågan ofta: "Vilken fysisk region väger varje metod egentligen?"snarare än "Vilken är fel?"

Optisk avkänning

Optiska metoder härleder temperatur genom att observera hur enheten avger, reflekterar eller modulerar ljus.I praktiken används de för snabb visuell observation av var värme byggs upp och hur termiska mönster förändras med bias, layout eller driftsförhållanden.Optiska verktyg kan spåra snabba termiska förändringar eftersom hastighetsgränsen vanligtvis ställs in av detektorn, belysningen och optiken, inte av den termiska fördröjningen av en sond som sitter på ytan.

Vanliga optiska tillvägagångssätt:

• IR-termografi för kartläggning av yttemperatur

• Mikro-Raman-tekniker för finare rumslig upplösning

• Termoreflektansmetoder för högupplösta ytnära mätningar

En återkommande styrka är minimal fysisk störning av naturligt värmeflöde, vilket kan göra att tidiga undersökningar känns "renare" än sondbaserade metoder - åtminstone tills ytoptik och randförhållanden börjar dominera osäkerheten.

Optisk avkänning returnerar vanligtvis en yttemperatur eller en proxy nära ytan, inte en direkt avläsning av den djupaste hotspot.Den nyansen spelar roll eftersom den hetaste regionen ofta är begravd nära kanalen, korsningen eller en annan aktiv region, medan den övre ytan kan se lugnare ut på grund av värmespridning genom passivering, dielektrikum och metallisering.

Ett arbetsflöde som tenderar att åldras väl är att para optiska kartor med en termisk modell och behandla det optiska resultatet som en gränsobservation.Modellen blir sedan bron från vad kameran kan se till vad kislet sannolikt upplever, vilket är särskilt användbart när slutmålet är tillförlitlighetsprognoser snarare än en övertygande värmekarta.

Optiska tekniker är beroende av siktlinje och disciplinerad kontroll av ytförhållanden.Mätningarna kan kännas bedrägligt okomplicerade ända tills en reflekterande yta eller en förpackningsartefakt tyst påverkar resultatet.

Praktiska frågor:

• Emissivitet och reflektivitet: IR-avläsningar beror på emissivitetsantaganden;reflekterande metallisering kan läsas artificiellt sval om den inte korrigeras eller förbereds.

• Beläggningar och ytbehandlingar: Beläggningar med hög emissivitet kan förbättra repeterbarheten, samtidigt som gränsförhållandena ändras något;många testplaner accepterar en tunn, karakteriserad beläggning som en uppmätt kompromiss.

• Förpackningsbegränsningar: Lock, värmespridare och inkapslingsmedel kan blockera eller förvränga den optiska vägen;decapping kan återställa åtkomst samtidigt som konvektion/strålning ändras och baslinjen flyttas.

En användbar mental modell är att optisk avkänning ofta svarar "var är hotspot och hur rör sig den?"med ett självförtroende som känns omedelbart, samtidigt som absolut temperaturnoggrannhet är knuten till hur noggrant optiken, ytegenskaperna och randvillkoren hanteras.

Kontaktbaserad avkänning

Kontaktmetoder placerar en sensor på eller nära enhetens yta och härleder temperaturen genom värmeöverföring till avkänningselementet.De väljs ofta när du vill ha en enkel avläsning på specifika platser, när budgeten är knapp eller när du behöver något som kan ställas in snabbt utan specialiserad optik.När de utförs noggrant kan kontaktsensorer också producera detaljerade kartor, men själva mätningen blir en del av den termiska miljön.

Typiska kontaktverktyg:

• Mikrotermoelement

• RTD:er (motståndstemperaturdetektorer)

• Tunnfilmssensorer

• Termiskt känsliga färger/beläggningar

Kärnbegränsningen är att sensorn kan omforma det lokala termiska fältet.Även en liten sond kan suga upp värme från ett område med hög gradient och få en sann topp att se mer måttlig ut än den egentligen är.Detta är en av de effekter som kan kännas personligt irriterande i felsökningssessioner eftersom datan ser stabil och repeterbar ut, bara konsekvent låg.

Tillstånd som intensifierar underläsning:

• Sensorväg med hög värmeledningsförmåga i förhållande till ytskikt

• Större kontaktyta eller överdriven kraft

• Gränssnittsmaterial som introducerar extra värmespridningsvägar

Begränsningar som vanligtvis hjälper i praktiken inkluderar att reducera sensormassan, använda lättare kontaktkraft och att hålla fästskiktet så tunt som möjligt.Om tiden tillåter kan man medvetet variera sondkraften eller fäststilen och se hur avläsningsförskjutningarna avslöjar om sonden "drar" ner den lokala temperaturen.

Kontaktavkänning fungerar bra när ytan är tillgänglig och du vill ha stabila, repeterbara avläsningar på en handfull platser, som att verifiera en kylflänsbyte, jämföra förpackningsalternativ eller kontrollera termisk resistanstrender över konstruktioner.Dessa sensorer fungerar också bra som kalibreringsankare för andra tillvägagångssätt, så länge du väljer platser med blygsamma gradienter och håller sondintrång så liten att du kan försvara mätningen.

Användningsfall som passar bra:

• Validering på några kända punkter

• Repeterbar trendspårning över byggnader

• Förankring/kalibrering av andra metoder i områden med låg gradient

Elektrisk avkänning

Elektriska metoder uppskattar temperaturen utifrån temperaturberoende elektriska parametrar.De är attraktiva eftersom de ofta kan utföras på förpackningsnivå utan optisk åtkomst, och de kan passa naturligt i produktionstestflöden eller till och med övervakning på fältet.Bekvämligheten är verklig, men det är också ansvaret att förstå vilken region och fysik den valda parametern väger.

Vanliga temperaturberoende parametrar:

• Junction framåtspänning

• På-motstånd

• Tröskelspänning

• Mobilitetsrelaterade vinstförändringar

• Läckström

Elektrisk avkänning producerar typiskt en elektrisk temperatur kopplad till området som dominerar den valda parametern.Diodbaserade metoder korrelerar ofta starkt med korsningsbeteende, medan MOSFET-på-resistans kan återspegla en sammansättning av kanal- och åtkomstregioner fördelade över formen.Den regionspecifika karaktären kan vara fördelaktig: om din felmekanism spårar korsningsuppvärmning, kan en korsningskorrelerad mätning kännas mer beslutsvänlig än ett ytmedelvärde som jämnar bort toppen.

Huvuddisciplinen är att uttryckligen ange vad den elektriska metriken representerar, vad den sannolikt ignorerar och hur den ansluter till den fysiska frågan du försöker svara på.

Kalibrering är den återkommande utmaningen.Processvariationer, stresshistoria och åldrande kan förskjuta elektriska parametrar i mängder som konkurrerar med temperaturinducerade förändringar, vilket tyst kan urholka förtroendet om det inte hanteras.

Typiska skyddsräcken som används för att hålla elektrisk termometri ärlig:

• Enhetsspecifik kalibrering: En enda universallutning kan glida in i vilseledande territorium när variationen mellan die-till-dö eller lot-till-lot är otrivial.

• Kontrollerade mätförhållanden: Avkänning kan självuppvärma enheten;korta pulser och låga arbetscykler används vanligtvis för att minska mätinducerade temperaturförändringar.

• Separation av confounders: Läckström, till exempel, är temperaturkänslig och även defekt/nedbrytningskänslig, så uppskattningar kan glida om de inte periodiskt hänvisas till.

En pragmatisk uppfattning är att elektrisk avkänning skalar bra för rutinövervakning, men den beter sig bäst när den behandlas som ett kalibrerat instrument med ett deklarerat driftomslag, inte som en ensiffrig termometer som passar alla situationer.

Att välja ett tillvägagångssätt handlar vanligtvis om att anpassa mätfysik till den specifika fråga du ställer och de begränsningar du inte kan undvika.När team får denna anpassning rätt, tenderar data att kännas sammanhängande;när de inte gör det, slutar folk ofta med att gräla förbi varandra med helt riktiga mått.

Ledtrådar för beslutsjustering:

• Hotspot-lokalisering och rumsliga gradienter: optisk kartläggning är ofta den mest informativa.

• Stabil referens vid tillgängliga punkter: kontaktavkänning kan vara pålitlig när intrång kontrolleras.

• Inbäddad, repeterbar övervakning kopplad till korsningsbeteende: elektrisk avkänning är ofta den mest genomförbara.

Ett mönster som konsekvent ger mer försvarbara slutsatser är att kombinera metoder.Optiska data kan visa var toppar bildas, kontaktsensorer kan ge sundhetskontroller i områden med låg gradient, och elektrisk avkänning kan spåra korsningsrelevant beteende under verkliga driftvågformer.När dessa perspektiv förenas med en enkel termisk modell, tenderar den resulterande uppskattningen att vara lättare att motivera i designgranskningar och mindre sannolikt att rivas upp under tillförlitlighetsdiskussioner än någon enskild teknik som används ensam.

Optiska temperaturavkänningsmetoder

Optisk termometri fungerar eftersom en halvledares optiska respons skiftar på ett repeterbart sätt när gittertemperaturen ändras.I dagliga mätningar är den större historien inte bara att temperaturen ändrar en signal, utan hur den valda observerbara beter sig under verkliga begränsningar.Den specifika optiska egenskapen som övervakas, våglängdsintervallet som används och förhållanden med ytan och geometrin formar tyst vad instrumentet rapporterar.

Temperaturen visas vanligtvis inte som en direkt avläsning.Den är rekonstruerad genom en kartläggningsmodell.Den modellen kan kännas betryggande solid när materialfysik och installationsantaganden stämmer överens, och den kan kännas förvånansvärt spröd när små ospårade förändringar kryper in i optiken, provtillståndet eller monteringen.

Luminescens termometri

I luminescenstermometri modifierar uppvärmning bandstrukturen och förskjuter även bärarrekombinationsvägar.Dessa förändringar flyttar ofta emissionsspektrumet på ett sätt som är repeterbart för ett givet materialsystem.I många halvledare följer den maximala emissionsenergin bandgapenergin tillräckligt nära för att den blir en fungerande proxy för temperatur.

Ett vanligt materialspecifikt förhållande är:

De numeriska konstanterna beror på sammansättning och bearbetningshistorik, vilket kan vara lätt att underskatta när en standardparameteruppsättning ser bekväm ut.Driftidén förblir konsekvent: när temperaturen stiger, krymper bandgapet i allmänhet och emissionstoppen glider mot lägre energi (längre våglängd).

I praktiska system mäter inte instrumentet bandgap.Den mäter en optisk observerbar och använder sedan kalibrering för att härleda temperatur.Två vanliga observerbara objekt används:

(a) spektral toppposition

(b) ratiometriska mått såsom intensitetsförhållanden vid två våglängder

Efter mätning omvandlas det observerbara till temperatur genom en kalibreringskurva som implicit inkluderar både materialsvaret och mätkedjans egenheter.

Peak-Shift vs. Intensity-Ratio

Peak-shift-metoder känns okomplicerade eftersom termometern ser ut som spektrumets position.Den intuitionen kan vara tillfredsställande när spektra är rena och entoppade.Obehaget visar sig när spektrumet vidgas med temperaturen, när flera övergångar överlappar varandra eller när bakgrundsfluorescensen stiger och toppen blir mer av ett bedömningssamtal än ett rent inslag.

Metoder med två färger (intensitetsförhållande) kan vara stabilare i stökiga förhållanden eftersom förhållandena undertrycker flera common-mode-drifter.Insamlingseffektivitetsförändringar och mild inriktningsförskjutning delar ofta ut bättre än de subtraherar ut.Som sagt, förhållandemetoder lutar sig fortfarande mycket mot filternoggrannhet, detektorspektralsvar och stabiliteten hos de valda våglängdsfönstren.När dessa bitar driver kan förhållandet glida med dem.

Ett mönster som ofta framträder i övergångar mellan labb och fält är något ödmjukande: den metod som ser mest känslig ut på papper ger inte alltid den bästa temperatursanningen utomhus eller på en produktionslinje.Små feljusteringar, åldrande filter eller en långsam föroreningsfilm på ett fönster kan ändra ett förhållande på ett sätt som ser övertygande ut som uppvärmning.Inställningar som betonar repeterbarhet, fasta filter, mekaniskt stabil optik och schemalagda verifieringskontroller, blir ofta lugnare att använda och mindre benägna att drabbas av mystiska temperaturepisoder.

De tre huvudsakliga konfounderna

Även om bandgap-vs-temperatur-modellen är korrekt, kan det uppmätta spektrumet röra sig av skäl som inte har något att göra med gittertemperaturen du tänkte observera.Tre källor till förvirring dyker upp upprepade gånger:

• Självuppvärmning från excitation

Optisk excitation kan avsätta värme lokalt, särskilt i små volymer, lätt stödda membran eller strukturer med svag värmesänkning.Mätningen kan då rapportera en temperatur som belysningen delvis skapade, vilket kan vara oroande eftersom siffrorna fortfarande ser internt konsekventa ut.

En pragmatisk kontroll är ett kraftsvep under fasta omgivningsförhållanden.Om den antagna temperaturen stiger med excitationskraft, injicerar installationen värme.Begränsningar som vanligtvis minskar denna förspänning inkluderar: kortare arbetscykler, lägre effekttäthet, större punktstorlekar och förbättrad termisk kontakt med kylflänsen eller fästet.

• Doping och bärareffekter

Hög dopning och förändringar i bärartäthet kan introducera bandfyllning, bandgap-renormalisering och förändringar i rekombinationsdynamik.Spektrumet kan skifta, bredda eller omforma på sätt som är svåra att skilja från en verklig termisk trend om analysen antar att endast temperaturen flyttar toppen.

En mer tillförlitlig praxis är att kalibrera med prover som matchar dopningsnivå, processflöde och historia, istället för att luta sig mot generiska konstanter som aldrig var inställda på själva wafer- och tillverkningskontexten.

• Töjningsinducerade skift

Mekanisk spänning ändrar bandstrukturen.Förpackningsspänning, termisk expansionsfelanpassning, waferbåge och fixturklämning kan alla introducera spänningar som flyttar spektrala egenskaper.Det som gör det här knepigt är att små mekaniska förändringar, byte av ett självhäftande lager, dra åt en klämma annorlunda eller återmontering av en dyna, kan generera repeterbara förskjutningar som ser ut som legitima temperaturskillnader.

För precisionsinriktat arbete behandlas töjning ofta bäst som en tillståndsvariabel som måste hållas konstant.Att hålla monteringsförhållandena identiska mellan kalibrering och mätning, och undvika omfixering mitt i studien, minskar vanligtvis "varför ändrades det?"samtal senare.

Ett vanligt felläge är att endast kalibrera halvledarsvaret medan man antar att den optiska och elektroniska kedjan är neutral.I praktiken blir instrumentfunktionen en del av kartläggningen från signal till temperatur.Det inkluderar våglängdskalibrering av spektrometern, detektorns spektralrespons, filteråldring eller drift och samlingsgeometri.

En end-to-end-kalibrering gjord med samma optiska bana, samma numeriska bländare och samma provmontering tenderar att ge större osäkerhet vid verklig användning.Det kan kännas mindre elegant än en rent teoridriven omvandling, men det absorberar verkliga brister i kalibreringskurvan - ofta ett branschfolk uppskattar när mätningen måste överleva rutinmässig hantering.

Infraröd termografi

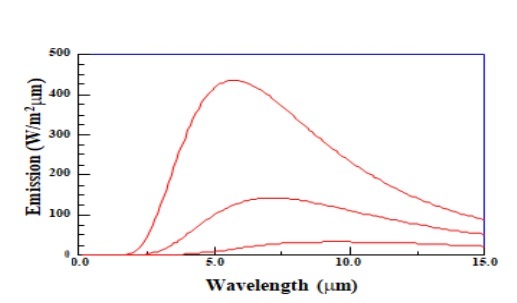

Infraröd termografi härleder temperaturen från termisk strålning.I en idealiserad form följer total utstrålad kraft:

Om strålning i ett känt IR-band mäts och emissiviteten (varepsilon) är känd, kan temperaturen beräknas.Den praktiska frustrationen är att \(\varepsilon\) inte är ett fast universalnummer.Det varierar med material, yttillstånd, geometri och våglängdsband.

Eftersom utstrålningen växer brant med temperaturen kan till och med blygsam emissivitetsmissanpassning föra den antagna temperaturen långt bort från verkligheten.I verkliga mätningar är fel i storleksordningen tiotals grader helt rimliga när emissivitet antas av bekvämlighet snarare än valideras på den faktiska ytan.

Emissivitet är knuten till hur en yta absorberar och reflekterar strålning inom ett givet band och vid en given betraktningsvinkel.Variation drivs av flera praktiska influenser:

• Ytjämnhet och finish

Polerade metaller kombinerar ofta låg emissivitet med hög reflektivitet, vilket gör dem benägna att läsa rummet lika mycket som att läsa sig själva.Uppruggning eller beläggning tenderar att höja emissiviteten och minska miljöreflektioner, vilket kan få termogrammet att kännas mer trovärdigt och mindre "spegellikt".

• Oxidlager och föroreningsfilmer

Tunna oxider, rester och processfilmer kan väsentligt förändra emissiviteten, och de kan utvecklas när ytan åldras.Detta kan producera långsam drift som liknar mild uppvärmning eller kylning även när den verkliga temperaturen är stabil, en effekt som är lätt att misstolka om ytkemin är utom synhåll och utom sinnet.

• Betraktningsvinkel och spektralband

Emissivitet beror på riktning och våglängd.Ändring av kameravinkel, optik eller spektralband kan ändra effektiv emissivitet tillräckligt för att ogiltigförklara en tidigare kalibrering.Att hålla geometrin konstant handlar inte bara om bekvämlighet;den definierar vad mätningen betyder från körning till körning.

Robusta termografiarbetsflöden kombinerar ofta flera taktiker:

- In-situ emissivitetskalibrering mot en referens
- Beläggningar eller tejper med hög emission
- Fasta spektralband och konsekvent optisk geometri
- Reflektionshantering

Emissivitetskalibrering kan förankras med hjälp av en kontaktreferens när det är tillåtet, eller en referenslapp med känd temperatur när kontakt inte är möjlig.Detta kopplar omvandlingen av strålning till temperatur till det faktiska yttillståndet snarare än till ett databladsantagande.

Att applicera en beläggning eller tejp med hög emission minskar ofta känsligheten för ytfinish och reflektioner.Detta är ofta den snabbaste vägen till snävare avläsningar, så länge som skiktet är tillräckligt tunt för att inte på ett meningsfullt sätt störa temperaturfältet och är kompatibelt med miljön.

Genom att låsa spektralbandet och hålla visningsgeometrin konsekvent minskas variationen från kör till körning.I många installationer förbättras reproducerbarheten mer från att inte ändra vinkeldisciplinen än från att uppgradera till en kamera med högre upplösning.

För reflekterande mål är reflektionshantering viktigt eftersom ytan kan reflektera heta föremål i miljön in i kameran, vilket skapar falska hotspots.Avskärmning, hantering av bakgrundstemperaturer och justering av vinklar för att minska spegelreflektioner kan förhindra den obekväma situationen där en hot spot försvinner när någon kliver bort från installationen.

Över luminescenstermometri och IR-termografi är den gemensamma tekniska verkligheten att optiska system mäter optiska proxyer, inte själva temperaturen.Mätningarna som håller sig under granskning behandlar dessa proxyservrar som villkorade av våglängdsval, geometri, yttillstånd, excitationsförhållanden och kalibreringskontext.

En försvarbar kedja från signal till temperatur inkluderar vanligtvis: definierade våglängdsband, kontrollerad och repeterbar geometri, kontroller för excitationsinducerad uppvärmning och kalibreringsförhållanden som matchar den verkliga mätmiljön.När den disciplinen upprätthålls kan optisk termometri vara snabb och exakt på ett sätt som känns glädjande effektivt;när den inte är det, kan den producera siffror som ser exakta ut samtidigt som den tyst missar sanningen.

Termiska sondering och värmeöverföringsmetoder

I kontaktbaserade mätningar rapporterar en sensor temperatur genom att utbyta värme med målet, vilket innebär att sonden påverkar vad den försöker observera.Detaljerna som formar resultatet är ofta vardagliga men avgörande: sondens geometri, den interna termiska vägen inuti sondkroppen och gränssnittsförhållandet precis vid kontaktpunkten.Tillsammans formar dessa faktorer (a) rumslig upplösning, (b) svarstid och (c) hur starkt mätningen omformar det lokala temperaturfältet.

I det dagliga experimentella arbetet tenderar resultaten som känns minst tvetydiga att komma från att behandla sonden och enheten som ett kopplat termiskt system snarare än som "instrument" kontra "prov".Den inramningen minskar överraskningar: istället för att argumentera med en förvirrande karta efteråt, är mätningen utformad så att kopplingen är kontrollerad, repeterbar och liten jämfört med värmeflödet som avfrågas.

Skanna termiska sonder

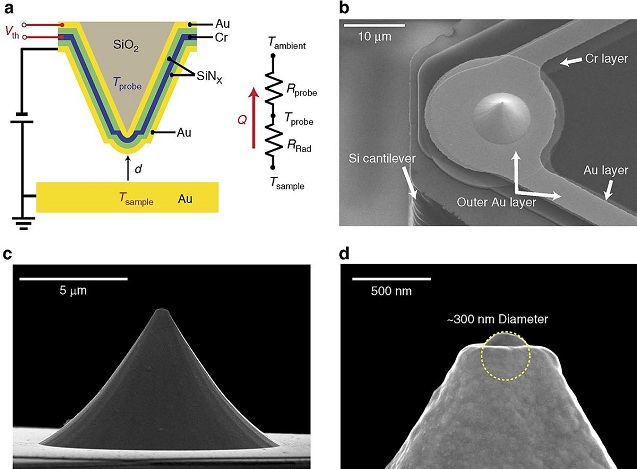

Skanning av termisk mikroskopi placerar vanligtvis en termistor eller termoelement nära en ultrafin spets.Under rasterskanning utbyter spetsen värme lokalt med ytan och omvandlar detta utbyte till en elektrisk signal.Detta stöder temperaturrelaterad kartläggning med nästan nanoskala lateral upplösning, men signalen är sällan en bokstavlig yttemperatur vid en punkt.

Vad instrumentet ger beskrivs mer ärligt som en blandad respons producerad av flera bidragsgivare som agerar samtidigt:

• det lokala yttemperaturfältet,

• spets-provets termiska kontaktmotstånd,

• värmespridning och värmesänkning genom konsolen och det omgivande mediet.

Det är därför två skanningar på samma enhet inte kan komma överens på ett sätt som känns frustrerande mänskligt att felsöka: en liten förändring i kontaktkraft, en tyst förändring i omgivande luftfuktighet eller gradvis åldrande av sonden kan förändra gränssnittet tillräckligt för att ändra den effektiva termiska kopplingen.När det händer är det lätt att missta en kopplingsändring med en material- eller enhetsändring om inte mätprotokollet uttryckligen övervakar gränssnittets tillstånd.

SThM sticker ut när frågan lever på små längdskalor.Den är väl lämpad för situationer där värmeöverföringen formas av struktur i mikroskala snarare än av jämna, bulkmedelvärden.Det hjälper också att identifiera inte bara heta områden, utan också där värme kommer in, ut eller blir begränsad i systemet.

Funktioner som vanligtvis drar nytta av upplösning i SThM-stil:

• korngränser

• smala sammankopplingar

• lokaliserade hotspots i kraftenheter

• lokala termiska barriärer

När experimentet är utformat med återhållsamhet (särskilt kring kontaktkraft och sonduppvärmning), kan SThM betona värmeflödesvägar som annars skulle tvättas ut i områdesgenomsnittliga tekniker.

Begränsningar

Spets-prov på termisk kontaktmotstånd: Vid kontakter i nanometerskala kan gränsytresistans dominera värmeväxlingen, särskilt på grova, oxiderade eller förorenade ytor.Känsligheten här kan vara känslomässigt utmattande i praktiken eftersom gränssnittet reagerar på små förändringar som inte alltid tillkännager sig själva i AFM:s topografisignal.En liten förändring i tryck eller renhet ändrar den verkliga kontaktytan, vilket förskjuter den effektiva värmeledningsförmågan och därför den uppmätta signalen.

En återkommande labblektion är att stabil topografi  och stabil termisk kontakt inte spårar varandra på ett tillförlitligt sätt.Den termiska kanalen kan driva även när återkopplingsslingan ser oklanderligt uppförd, och den driften kan maskera sig som en temperaturförändring om den inte är separat avgränsad.

Sond värmesänkning och bakåtverkan: Sonden kan fungera som en kylfläns (och, om den är självuppvärmd, som en värmekälla), dra ut värme från provet och sänka den lokala temperaturen.Effekten är mest märkbar på strukturer som inte har mycket termisk massa eller som är svagt förankrade i ett värmebad, såsom tunna filmer och upphängda membran.

En enkel mental modell hjälper till att hålla tolkningar jordade: om enheten som testas har en svag termisk anslutning till omgivningen, kommer införandet av någon ytterligare termisk väg, som sonden, att omdirigera värmeflödet på ett sätt som kan visas på kartan.När försöksledaren redan är på kant med små gradienter, kan denna bakåtverkan vara exakt den sortens osynliga hand som skapar en stilren men missvisande bild.

Miljövärmeöverföringsvägar: Parallella värmeöverföringsvägar utanför den avsedda solid-solid-kontakten kan sudda ut betydelsen av signalen.Luftledning, adsorberade vattenskikt och strålningsutbyte kan alla bidra.Många inkonsekvenser som först ser ut som elektronikproblem leder till att de spåras tillbaka till omgivningsförhållanden som glider tyst under långa skanningar.

Vanliga miljöbidragsgivare som komplicerar tolkningen:

• luftledning

• adsorberade vattenskikt

• strålningsutbyte

I många inställningar minskar en åtstramning av höljestemperaturen, stabilisering av luftfuktigheten och gör tillvägagångsparametrar repeterbara oenighet mer effektivt än aggressiv efterbearbetning, eftersom mätningen blir mindre känslig för okontrollerade parallella vägar.

Förbättra mätningskonsistens

• Kalibrera med referensprover som motsvarar den förväntade termiska konduktansen och temperaturintervallet, snarare än att förlita sig på en enpunktskalibrering som kan dölja olinjäriteter.

• Spåra och reglera kontaktkraft, uppehållstid och skanningshastighet, eftersom var och en omformar den effektiva termiska tidskonstanten för det kopplade spets-provsystemet.

• Använd strategier som skiljer termisk koppling från verklig temperatur, såsom jämförelser med flera sondar, upprepade skanningar vid olika krafter eller modulerad uppvärmning för att extrahera frekvensberoende respons.

Ett perspektiv som tenderar att hålla team i linje är att behandla SThM främst som ett jämförande instrument, skillnader mellan funktioner, före/efter förändringar och relativa värmeflödesvägar, om inte kalibrering och modellering har drivits tillräckligt långt för att motivera absolut termometri.

Termografisk fosforbeläggning

Termografiska fosforer använder ett tunt lager av sällsynt jordartsmetalldopat keramiskt material som appliceras på målytan.Under UV (eller annan lämplig) excitation avger beläggningen ljus vars intensitet och/eller sönderfallstid ändras med temperaturen.Eftersom lagret kan täcka ett brett område, beter sig det som en distribuerad termometer: det producerar breda temperaturkartor snarare än en punkt-för-punkt-skanning.

Detta gör det väl anpassat till frågor om rumsliga mönster för energiöverföring mellan kopplade komponenter, inklusive hur värme sprids längs ett gränssnitt och var det koncentreras nära kontaktområden.Mätningen känns ofta mer direkt att tolka eftersom kartan erhålls i en optisk infångning snarare än sammanfogad från långa skanningsbanor.

Styrkor

Detta tillvägagångssätt undviker kontaktosäkerheten som följer med skanningsspetsar, vilket kan vara en lättnad när enhetens yta är känslig eller varierande.Den kan hantera komplexa geometrier och större synfält, och den parar sig ofta naturligt med transienta mätningar när metoder för avklingningstid används.

En praktisk fördel som dyker upp omedelbart på verkliga scheman är genomströmning: en optisk bild kan ge ett helt temperaturfält som annars skulle kräva långa skanningstider med en sond, vilket minskar exponeringen för långsamma drifter som ackumuleras under långa mätningar.

Begränsningar

Att lägga till en beläggning förändrar ytan.Även ett tunt lager kan lägga till termiskt motstånd, ändra emissionsförmåga och modifiera gränsytans värmeöverföring.Detta är mest märkbart när energiöverföring från enhet till enhet är ytdominerad, där det ursprungliga gränsvillkoret är en del av det som studeras.

Situationer där det tillagda lagret tenderar att betyda mer:

• studier av kontaktledningsförmåga

• värmespridning nära ytan

• ytkonvektionseffekter

En fältobservation värd att tänka på är att beläggningar som beskrivs som optiskt tunna inte automatiskt är termiskt försumbara.När experimentet jagar subtil gränssnittsfysik kan beläggningen tyst bli en del av fenomenet snarare än ett passivt avläsningslager.

Ojämn tjocklek kan efterlikna temperaturgradienter genom att ändra utsläppsintensiteten.Fotoblekning och excitationsdrift kan producera långsamma uppenbara temperaturtrender som inte har något att göra med värmeöverföring.Livstids-/avklingstidsmetoder minskar känsligheten för tjockleksvariationer, men de är fortfarande beroende av stabil excitationstid och konsekvent optisk insamling.

Optiska och excitationsbidragsgivare som vanligtvis skapar artefakter:

• ojämnhet i beläggningstjockleken

• fotoblekning

• excitationsdrift eller tidsjitter

• förändringar i samlingsoptikens inriktning

När dessa effekter inte övervakas kan de resulterande kartorna se smidiga och övertygande ut samtidigt som de subtilt kodar optiskt systembeteende snarare än enhetens termodynamik.

Dålig vidhäftning eller mikrosprickbildning kan skapa lokala luftspalter som förvränger temperaturfältet.Ytrengöring, kontrollerad härdning och verifiering av enhetlighet avgör ofta om den slutliga kartan är trovärdig när den granskas kvantitativt.I praktiken är det här steget där tålamod lönar sig: en beläggning som ser "fin" ut vid ett ögonkast kan fortfarande dölja diskontinuiteter som är viktiga termiskt.

Kvantitativ temperaturkartläggning

• Föredrar kalibrering av livslängd/avklingningstid när det är möjligt, eftersom det är mindre känsligt för beläggningstjocklek och belysningsintensitet än kartläggning av rå intensitet.

• Karakterisera beläggningens tjocklek och enhetlighet;även grundläggande optisk inspektion plus en ljusprofilometrisk stickkontroll kan förhindra stora tolkningsfel.

• Validera mot minst en oberoende termometer eller referensvillkor, särskilt när målet är att kvantifiera värmeöverföring mellan enheter snarare än att bara visualisera mönster.

En tolkningshållning som minskar förvirring är att behandla termografiska fosforer som ett optiskt transduktorlager.Om värmeöverföringsfrågan domineras av bulkledning inuti enheten, tonar lagret ofta in i bakgrunden;om frågan domineras av ytinteraktioner blir lagret en del av randvillkoret och hör hemma i modellen.

Hur man väljer mellan skanning av termiska sonder och termografiska fosforer

Rikta in verktyget med värmeöverföringsfrågan

Välj scanning av termiska prober när du löser mikroskaliga hotspots, lokaliserar smala värmeflödesvägar eller jämför termisk kontrast mellan funktioner i nanoskala.Välj termografiska fosforer när du kartlägger temperatur över stora områden, fångar transienta spridningsmönster eller observerar enhet-till-enhet-koppling över ett gränssnitt.

Behandla mätdistorsion som en explicit designparameter

Båda tillvägagångssätten kan påverka temperaturfältet, bara genom olika mekanismer.Skanningssonder kan dra värme vid kontakten och omforma den lokala gradienten;fosforskikt kan modifiera gränsvillkoret genom att lägga till en film med sina egna termiska och optiska egenskaper.Arbetsflöden som håller sig väl under granskning kvantifierar vanligtvis dessa fördomar istället för att hoppas att de är små.

I många riktiga jämförelser är inte nominell upplösning det som avgör vinnaren.Avgörande är om störningen kan begränsas tillräckligt hårt för att hålla sig under de termiska gradienterna och kontrasterna som tolkas, så att slutsatserna förblir stabila när mätningen upprepas.

En jordad arbetsvy

Temperaturkartläggning är enklast när termometern är passiv och systemet ändras långsamt.Studier av värmeöverföring mellan enheter bryter ofta mot båda antagandena: kopplingsförändringar, gränssnitt utvecklas och tidskonstanter kan vara korta.Ett försvarbart tillvägagångssätt blandar kalibrering, repeterbarhetskontroller och en förenklad termisk modell av interaktion mellan sonden och enheten.

Detta tillvägagångssätt behandlar instrumentgränser som mätbara parametrar.Det förbättrar också tekniska diskussioner genom att fokusera på vad som kontrollerades, vad som förblev osäkert och hur den osäkerheten påverkar värmeöverföringsanalysen.

Elektrisk halvledartemperaturmätning

Elektrisk termometri bygger på ett enkelt men lätt att missläsa faktum: halvledarelektriska beteende skiftar med temperaturen.Genom att observera en vald elektrisk parameter och kartlägga den genom kalibrering kan ett system uppskatta temperaturen utan att lägga till en separat termisk givare.I många konstruktioner känns den hastigheten och integrationen genuint tillfredsställande eftersom sensorn kan leva inuti kretsar som redan finns.Samtidigt kan det vara oroande att se hur lätt en temperaturuppskattning kan påverkas av icke-termiska influenser, eftersom många elektriska parametrar reagerar på temperatur och på förspänning, stress och åldrande parallellt.En noggrann mätmetod fokuserar på att separera dessa bidragsgivare så att återläsningen spårar temperaturen snarare än vad som än hände för att förändras den dagen.

PN-korsning

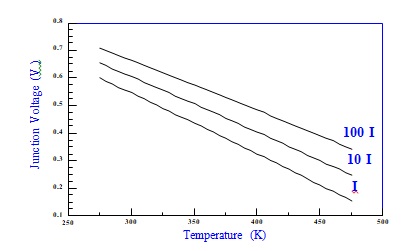

En vanlig elektrisk stand-in för temperatur är PN-junction framspänning.När framströmmen hålls konstant, faller kopplingsspänningen typiskt på ett ungefär linjärt sätt när temperaturen stiger.Det beteendet sammanfattas ofta av temperaturkänsligheten vid konstant ström:

där k är Boltzmanns konstant, q = 1,6 × 10⁻¹⁹ C, och E₉ är kiselbandgapet.I vardagliga ingenjörskonversationer citeras lutningen ofta nära −2 mV/K, vilket kan kännas behagligt "plug-and-play" under tidig uppfostran.Över bredare temperaturspann, dock, den lutningen driver eftersom bärarstatistik och bandgap-relaterade termer inte förblir perfekt linjära.För att undvika oväntat beteende senare kalibreras lutningsvärden ofta under verkliga driftsförhållanden istället för att endast förlita sig på uppskattade regler.

Att hålla strömmen konstant är det tillstånd som gör att Vₚₙ(T)  beter sig på ett förutsägbart sätt.I verkliga mätningar kan små strömfel maskera sig som temperaturförändringar eftersom diodekvationen är exponentiell, så nästan konstant kan fortfarande vara tillräckligt för att förvränga den härledda temperaturen.Ett vanligt labbproblem uppstår när en strömkälla verkar stabil av sig själv, men den uppmätta temperaturen ändras på grund av tillförselrippel eller ADC-samplingstransienter som påverkar biaspunkten.

Självuppvärmning är en andra, upprepande fälla.Dioden försvinner P ≈ IₙVₚₙ, och den förlusten höjer korsningstemperaturen över den omgivnings- eller korttemperatur som systemet försöker rapportera.Tidiga prototyper kan dölja detta eftersom termiska tidskonstanter bromsar svaret, vilket gör att snabba stickprovskontroller ser renare ut än de verkligen är när systemet körs kontinuerligt.

(a) Håll avkänning av ström så låg som bullerbudgeten tillåter.

(b) Använd pulsmätningar med en definierad arbetscykel.

(c) Karakterisera termisk sedimentering så att avläsningstidpunkten följer termiskt beteende snarare än testbekvämlighet.

För PN-övergångsavkänning är en försvarbar kalibrering en tvåpunkts (eller flerpunkts) kalibrering som utförs vid den avsedda strömmen och i det avsedda paketet, eftersom paketets termiska resistans och ledningsramens ledning påverkar den skenbara temperaturen närhelst dissipationen inte är noll.Dessutom tenderar det att vara mer tillfredsställande i praktiken att låsa hela mättillståndet än att "lappa" fel senare med komplicerad korrigering.

Strömstyrka, mättid efter bias-applikation, ADC-ingångsbelastning.

När dessa förhållanden hålls stabila behövs färre kalibreringsparametrar, och långvarig repeterbarhet känns vanligtvis mindre ömtålig, särskilt när enheten används i miljöer där kraft, aktivitet och provtagningsbeteende glider över tiden.

MOSFET

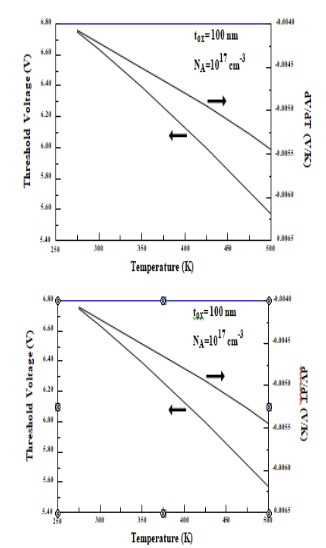

MOSFET-tröskelspänning är en annan temperaturkänslig elektrisk parameter, särskilt tilltalande i MOSFET-baserade integrerade sensorer.När temperaturen ändras ändras bärarstatistiken och ytpotentialen, vilket flyttar den skenbara tröskelspänningen.En representativ relation är:

som binder temperaturberoendet till kiselpermittivitet εₛᵢ, oxidkapacitans Cₒₓ, dopningsdensitet Nₐ och bulkpotential ψᵦ.Överklagandet är tydligt: ​​Vₜ spårar temperaturen starkt.Avvägningen är lika verklig: Vₜ spårar också processdetaljer starkt, och det kan göra att absolut temperaturuppskattning känns mer som en övning i att hantera variabilitet än att utnyttja känslighet.

Exponering för processspridning, bias-förhållanden och åldrande

Till skillnad från en diods framåtfall är tröskelspänningen inte ett enda direkt uppmätt nummer;det beror på extraktionsmetoden.Olika definitioner, konstantström, transkonduktansbaserad, extrapolering, ger olika numeriska trösklar och olika temperaturbeteenden, så driftspunkten måste preciseras snarare än underförstådd.När dräneringsström, Vᴅꜱ eller kroppsförskjutningar, rörlighetsförsämring, DIBL och serieresistans kan läcka in i uppskattningen och skapa temperaturfel som ser ut som sensordrift.I praktiken är det den typen av resultat som gör att team grälar om huruvida "sensorn" är trasig, när den verkliga frågan är att mätdefinitionen aldrig fastnat tillräckligt hårt.

Oxidfångad laddning, gränssnittstillstånd, förspänningstemperaturinstabilitet.

Åldrande ger ytterligare ett lager av obehag: dessa mekanismer kan pressa Vₜ över tid under elektrisk stress, och utan en plan kan systemet feltolka elektriskt slitage som en verklig temperaturförändring.

(a) Sense under ett väldefinierat, låg-stress bias-tillstånd.

(b) Undvik att extrahera Vₜ i regioner där mobilitetseffekter eller DIBL dominerar det observerade beteendet.

(c) Lägg till periodisk omkalibrering eller självkontroller när livstidsstress förväntas.

Kalibrering i verkligheten: per enhet kontra per parti, och vad antaganden kostar

Eftersom Cₒₓ, dopningsgradienter och fast laddning varierar mellan wafers och partier, kommer tröskelbaserad termometri ofta att behöva kalibreras per enhet, eller åtminstone per lot, för konsekvent absolut noggrannhet.I högvolymprodukter kompromissar team vanligtvis genom att kalibrera ett litet antal punkter vid testet och använda en kompakt modell för korrigering av firmware.Det tillvägagångssättet känns ofta mindre glamoröst än en enda universallutning, men det tenderar att bete sig bättre när matningsspänning, arbetsbelastning och förfluten tid börjar pressa enheten bort från de snygga förhållanden som används i ett snabbt karakteriseringssvep.

Ett mönster som visar sig upprepade gånger inom elektrisk termometri är att parametern med den största nominella temperaturkoefficienten inte alltid är den som ger den mest tillförlitliga temperaturuppskattningen.Det som tenderar att fungera bättre är en parameter vars temperaturberoende förblir observerbart under kontrollerade förhållanden och förblir mindre trassligt med andra variabler.PN-övergångens framspänning fungerar ofta bra eftersom konstantströmmätning är enkel att genomföra och beteendet är förutsägbart över vanliga intervall.Tröskelspänningsavkänning kan vara utmärkt i helt integrerade konstruktioner, men det kräver strängare disciplin kring förspänning, extraktionsdefinitionen och drifthantering.

Fast driftpunkt, kontrollerad excitation, minimerad självuppvärmning, kalibrering anpassad till verklig användning.

I praktiken förbättras temperaturnoggrannheten vanligtvis mer av mätdisciplin, biasstabilitet, timingkontroll, termisk avsättningsmedvetenhet och kalibrering som speglar driftsättning, än genom att välja en parameter enbart för att dess ∂/∂T-värde är större på papperet.Den skillnaden är ofta det som skiljer en bänkdemo som ser lugnande ut från ett fältsystem som förblir trovärdigt månader senare.

Slutsats

Halvledartemperaturmätning definieras inte av en enda universell teknik, utan genom att välja metoder som matchar det fysiska beteendet, tidsskalan och den termiska regionen som undersöks.Optisk avkänning ger snabb visualisering av ytuppvärmning och hotspot-rörelse, kontaktbaserade metoder erbjuder direkta lokaliserade mätningar med praktisk laboratorietillgänglighet, och elektrisk avkänning möjliggör indirekt uppskattning av korsningstemperaturen genom själva enhetens beteende.Varje tillvägagångssätt introducerar avvägningar som involverar rumslig upplösning, termisk störning, kalibreringskomplexitet, transient respons och känslighet för förpackningar eller miljöförhållanden.I verkliga tillämpningar kommer den mest tillförlitliga termiska karakteriseringen ofta från att kombinera flera mättekniker med simuleringsmodeller för att överbrygga gapet mellan synligt ytbeteende och interna korsningsförhållanden.Eftersom halvledarenheter fortsätter att öka i effekttäthet och strukturell komplexitet, kommer noggrann termisk mätning att förbli avgörande för att förbättra tillförlitligheten, validera design, optimera kylningsstrategier och förhindra långvariga fel i avancerade elektroniska system.
