Förstå termistorer, varistorer och LDR i elektroniska kretsar

Termistorer, varistorer och fotoresistorer är resistansbaserade komponenter som reagerar på förändringar i temperatur, spänning eller ljus.Termistorer hjälper till med temperaturavkänning, överströmsskydd, avmagnetisering och undertryckning av överspänningsström.Varistorer skyddar kretsar från spänningsspikar, medan fotoresistorer styr ljuskänsliga omkopplingssystem.Den här artikeln förklarar deras arbetsbeteende, kretsapplikationer, skyddsroller, designöverväganden och praktiska användningar i elektroniska system.

Katalog

Utforska termistortyper

Termistorer fungerar som viktiga komponenter i temperaturavkänning och reglering, och erbjuder funktionalitet inom olika industrier.De klassificeras i stort sett i kategorierna positiv temperaturkoefficient (PTC) och negativ temperaturkoefficient (NTC), baserat på deras temperatur-motståndsförhållande.Att förstå deras egenskaper och tillämpningar understryker inte bara deras tekniska flexibilitet utan illustrerar också deras potential att ta itu med praktiska utmaningar inom värmehantering.

Positiv temperaturkoefficient (PTC) termistorer

PTC-termistorer uppvisar ökat elektriskt motstånd när temperaturen stiger.

Deras resistansegenskaper möjliggör självreglerande uppvärmningsförmåga, vilket minskar behovet av externa kontroller.Denna funktion används ofta i system som kräver överströmsskydd, såsom termiska switchar som bryter kretsar vid överhettningsincidenter.Tillämpningar inkluderar att skydda känsliga elektroniska kretsar från temperaturinducerade skador samtidigt som man säkerställer driftskonsistens för industriell utrustning.Detta dubbla fokus på säkerhet och prestanda visar sig vara effektivt i installationer inklusive hushållsvärmare eller biltemperaturregleringssystem.PTC-termistorer reagerar dynamiskt på omgivningens termiska förhållanden.Genom att balansera systemstabilitet med minimala ingrepp, exemplifierar de ingenjörskonst som prioriterar tillförlitlighet och enkel drift framför komplexitet.

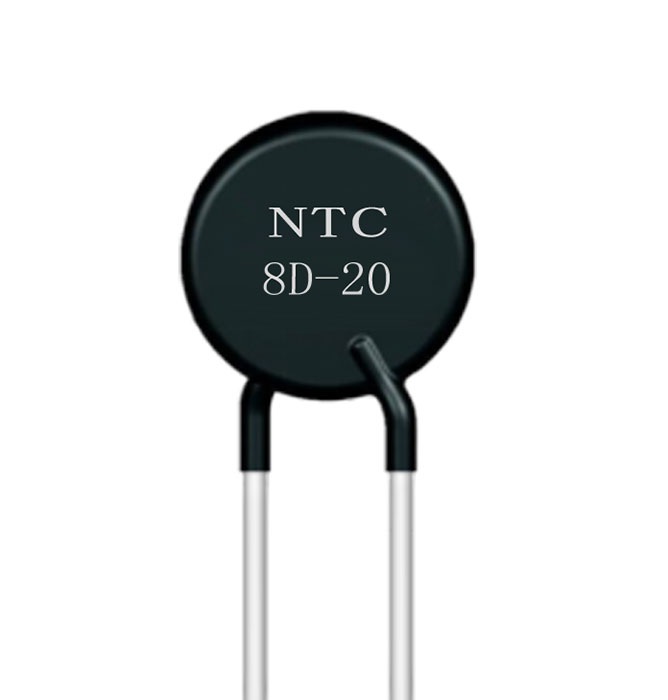

Negativ temperaturkoefficient (NTC) termistorer

NTC-termistorer minskar deras motstånd när temperaturen ökar.

Denna egenskap gör dem integrerade för exakta temperaturmätningssystem.Deras snabba och exakta svar på termiska förändringar är särskilt fördelaktigt i miljöer som medicinsk diagnostisk utrustning eller klimatregleringssystem.Stötströmsdämpning är en annan viktig applikation, eftersom NTC-termistorer hjälper till att skydda nätaggregat, elmotorer och liknande kretsar från plötsliga strömspikar.Denna buffertfunktion stöder kontrollerade startprocesser och bevarar livslängden för elektroniska komponenter.Anpassningsförmågan hos NTC-termistorer stämmer ofta väl överens med praktiska tillämpningar som digitala termometrar och industriella övervakningssensorer.Deras bidrag till prediktivt underhåll och systemeffektivitet understryker deras utökade praktiska funktionalitet utöver grundläggande kretsdrift.

Valet mellan PTC- och NTC-termistorer beror på att utvärdera den termiska dynamiken och önskade svarsegenskaper hos systemet i fråga.

För miljöer som betonar säkerhet och motståndskraft erbjuder PTC-termistorer gradvisa motståndsökningar, idealiskt för självreglerande system som är utsatta för överhettningsrisker.

När precision i termisk övervakning krävs, lyser NTC-termistorer med sina omedelbara och exakta detekteringsmöjligheter, särskilt i högkänsliga applikationer.

De bredare implikationerna av termistorval överskrider teknisk funktionalitet, vilket återspeglar moderna tekniska värden som hållbarhet, operativ anpassningsförmåga och en framåtblickande strategi för systemdesign.Deras roll betonar både den pragmatism och kreativitet som är involverad i att utnyttja enkla komponenter för innovativa lösningar.

Termistorapplikationer i kretsar

PTC-termistorer i avgasningsmekanismer

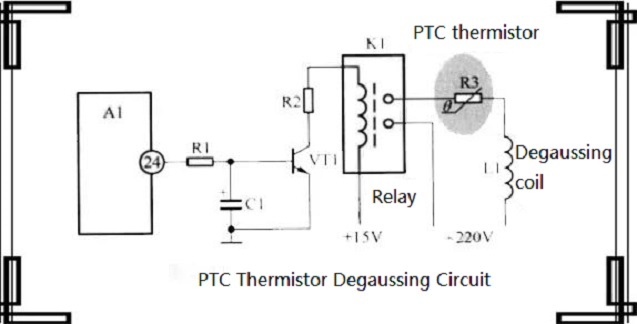

Termistorer med positiv temperaturkoefficient (PTC) är integrerade i avmagnetiseringskretsar för färg-TV-skärmar.De underlättar avlägsnandet av magnetfält som kan äventyra skärmens prestanda genom att utnyttja deras temperaturberoende motståndsegenskaper.

En avmagnetiseringskrets inkluderar vanligtvis följande komponenter:

(1) Ett PTC-motstånd.
(2) En avmagnetiseringsspole.
(3) Ett kontrollrelä.
(4) En drivtransistor.
(5) En kontrollprocessor som övervakar deras drift.

Vid påslagning initierar styrprocessorn avmagnetiseringssekvensen.Den styr drivtransistorn, som arbetar i samordning med reläet för att upprätthålla kretskontinuitet.Inledningsvis erbjuder PTC-motståndet lågt motstånd, vilket gör att höga strömnivåer kan flöda genom avmagnetiseringsspolen.

När strömmen värmer PTC-motståndet:

• Dess ökande motstånd minskar dynamiskt strömmen som flyter genom spolen.
• Energiförlusten i motståndet minskar med tiden.
• Den kontrollerade strömminskningen tar effektivt bort magnetiska störningar, vilket gör att skärmen fungerar optimalt.

Framgången för denna mekanism förkroppsligar den intrikata synkronisering som krävs mellan kretskomponenter.Att uppnå denna balans hjälper till att undvika överdrivet energislöseri, mildrar termisk stress och förbättrar hållbarheten hos den underliggande elektroniken.

Olika motståndsmaterial och kontrollmetoder har använts för att förbättra denna design.Dessa förändringar ökar energieffektiviteten samtidigt som driften är tillförlitlig.Dessutom exemplifierar det dynamiska förhållandet mellan motstånd och temperatur framstegen inom adaptiv materialvetenskap, och visar upp dess påtagliga fördelar över olika tekniska tillämpningar.

NTC-termistorer för överspänningsdämpning

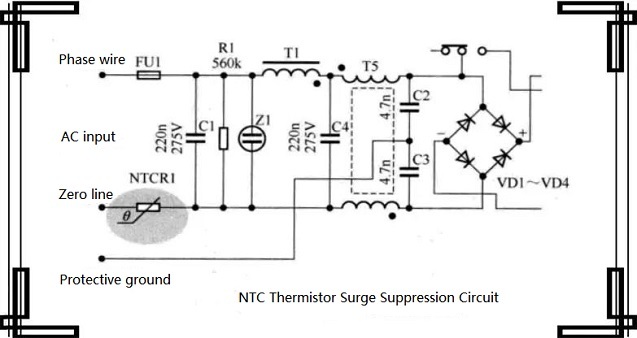

Termistorer med negativ temperaturkoefficient (NTC) ger effektiv undertryckning av överspänningsström under uppstartsfaser.Genom att aktivt hantera elektriska inflöden skyddar de känsliga komponenter och förhindrar skador från plötsliga energispikar.

I en växelströmskrets fungerar NTC-termistorn:

• Positionerad i serie inom kretsen.
• Uppvisar högt motstånd vid start för att begränsa strömstötar.
• Gradvis minska motståndet när temperaturen stiger på grund av absorberad energi.

Denna process tillåter normalt strömflöde när termistorn stabiliseras, vilket säkerställer sömlös drift av kretsen.

Införandet av sådana felsäkra mekanismer illustrerar viktiga strategier för att skydda elektroniska system under varierande miljö- och driftsförhållanden.Särskilt:

• Tester i verkligheten: Empiriska data och simuleringsresultat används för att förbättra prestandan.
• Kretsdesignfaktorer: Strategisk placering närmare komponenter med hög belastning anses ofta minska riskerna och säkerställa smidig ströminitiering.

Sådana lösningar föranleder en djupare utvärdering av hur passiva komponenter bidrar till tillförlitligheten hos modern elektronik.

Till exempel:

(1) De ger konsekvent skydd med minimalt ingrepp.
(2) Enkelhet i deras design främjar både robusthet och praktisk livslängd.

Branscher som använder detta tillvägagångssätt drar nytta av dess mångsidighet, oavsett om det gäller konsumentprodukter, energiledningssystem eller stora maskiner i industriell skala.Denna implementering förstärker en kärndesignfilosofi, som balanserar anpassningsförmåga med säkerhet för att möta kraven från allt mer komplexa elektriska nätverk.

Kretstillämpningar av termistorn

Varistorer är spänningsberoende motstånd som uppvisar en icke-linjär minskning av motståndet när den pålagda spänningen överstiger en specifik tröskel.Dessa komponenter används i stor utsträckning för att skydda känsliga elektroniska kretsar från transienta överspänningar orsakade av fenomen som elektriska överspänningar och spikar.Genom att absorbera överdriven energi och begränsa spänningsamplituden lägger varistorer till ett lager av elasticitet till kretsarna, vilket främjar driftsstabilitet och robusthet.

Deras funktionalitet spänner över AC- och DC-kretsar, där de fyller olika roller, inklusive:

• Stabiliserande spänningsfluktuationer
• Undertrycka överspänningshändelser
• Absorberar högenergispikar
• Begränsning av amplitudavvikelser
• Förhindra bildandet av destruktiva högspänningsbågar

Icke desto mindre utsätts varistorer för prestandaförskjutningar över tid på grund av faktorer som långvarig exponering för överspänning eller återkommande energiförlust.Dessa slitagemekanismer kan leda till minskad skyddseffekt, vilket kräver genomtänkt design och proaktiva underhållsstrategier för att upprätthålla långsiktig tillförlitlighet.

AC-ingångsskydd för att byta strömförsörjning

Växlande strömförsörjning möter ofta oregelbundna spänningsstörningar som härrör från källor som elektriskt brus eller atmosfäriska blixtar.Att införa en varistor i AC-ingångssektionen ger en effektiv motåtgärd mot dessa transienta händelser.

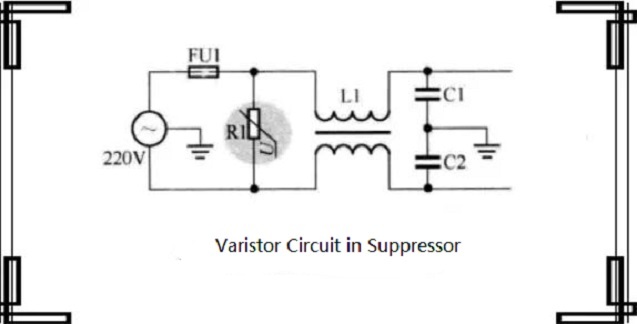

Som ett exempel, under en överspänning som påträffas i ett 220V AC-ingångssystem, uppvisar den inbäddade varistorn (t.ex. R1 i kretsen) en snabb minskning av motståndet, absorberar överskottsenergin och klämmer spänningen inom säkra gränser.Denna känsliga åtgärd skyddar känsliga komponenter från potentiella överspänningsskador och säkerställer därigenom stabil och oavbruten systemdrift.

Faktorer att beakta för placering och specifikation av varistor

Effektiv integration av en varistor i en switchande strömkälla kräver en detaljerad undersökning av kretsens spänning och energidynamik.Viktiga överväganden inkluderar:

• Maximal transientspänning förväntad i kretsen
• Varistor energiabsorberande förmåga
• Varistorns svarstid

Att välja en varistor som kan hantera energibehovet under extrema överspänningar skyddar kretsen från faror.Till exempel kan en underskattning av energiklassificeringen för komponenten äventyra skyddseffektiviteten när den står inför betydande övergående händelser.Genom att säkerställa att varistorn uppfyller både dimensions- och energikriterier kan den optimera kretsprestanda för att motstå praktiska förhållanden.

Operationell livslängd och underhållspraxis

Även om varistorer utmärker sig vid transient undertryckning, utvecklas deras materialegenskaper under upprepade påfrestningar, vilket påverkar deras långvariga reaktionsförmåga.För att uppnå långvarig prestanda rekommenderas systematisk utvärdering och byte av varistorer, särskilt i miljöer med hög belastning.

Diagnostiska verktyg, såsom effektanalysatorer eller specialiserade testare, övervakar varistorfunktioner under kontrollerade förhållanden.Dessa bedömningar avslöjar användningstrender, för att förutsäga potentiella fel och schemalägga underhåll proaktivt.Detta tillvägagångssätt minimerar störningar samtidigt som den skyddade kretsens totala livscykel förbättras.

Funktioner bortom överspänningsskydd

Förutom transientundertryckning bidrar varistorer till kretsens tillförlitlighet genom att mildra oförutsägbara spänningsvariationer.Deras snabba och adaptiva svar skyddar nedströmskomponenter, såsom:

• Kondensatorer
• Mikrokontroller
• Switchande transistorer

Denna stabiliserande förmåga säkerställer att känsliga system upprätthåller jämvikt bland fluktuerande inspänningar.Varistors anpassning till driftsäkerhet visar sig vara fördelaktig inom sektorer som industriell automation, förnybara energisystem och kommunikation, där precision och konsekvens är viktiga.Deras snabba svar ger förtroende för att upprätthålla sömlös drift under varierande miljö- och elektriska förhållanden.

Att strategiskt integrera varistorer och rutinmässigt utvärdera deras prestanda avslöjar deras oöverträffade förmåga att stödja modern elektronik.Att balansera skyddsstrategier med en nyanserad förståelse av varistoregenskaper förstärker inte bara omedelbara skyddsåtgärder utan breddar också uthålligheten och funktionaliteten hos elektroniska ekosystem som står inför olika operativa utmaningar.

Grundläggande fotoresistor och kretsapplikationer

Fotoresistorer, allmänt erkända som ljusberoende motstånd (LDR), är viktiga elektroniska komponenter vars resistans varierar beroende på intensiteten av infallande ljus.Deras funktion är rotad i fotokonduktivitetseffekten, där exponering för ljus förbättrar materialets konduktivitet och följaktligen sänker dess motstånd.Denna dynamiska respons på varierande ljusförhållanden används i stor utsträckning i kretsar som kräver exakt ljusavkänning eller automatiserad kontroll.

Fotoresistorer i ljusstyrda switchkretsar

Fotoresistorer har fått framträdande plats i kretsar utformade för att reglera belysning automatiskt, inklusive applikationer för gatubelysning, hallbelysningssystem och trädgårdsbelysning.

Följande operativa insikter beskriver funktionen hos sådana kretsar:

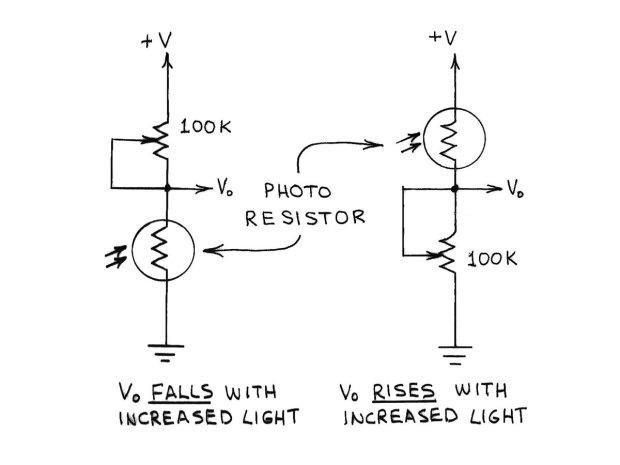

• Hög ljusintensitet: När den utsätts för ljusa förhållanden registrerar fotoresistorn (R1) en avsevärd minskning av resistansen, vilket leder till minskad spänning vid styrgrinden för tyristorn (VS1) eller analog omkopplingsanordning.Som ett resultat förblir lampkretsen avstängd.

• Låg ljusintensitet: Under mörka eller nattliga förhållanden ökar R1:s resistans avsevärt, vilket höjer styrgrindens spänning.När spänningen överstiger aktiveringströskeln börjar tyristorn leda, vilket aktiverar den anslutna lampan och initierar belysning.

För att ytterligare optimera sådana system är ett justerbart motstånd (RP1) integrerat i kretsen.RP1 gör det möjligt att ändra systemets känslighet för omgivande ljus.Justeringar av RP1:s motstånd ger anpassningsförmåga för olika miljöer, med hänsyn till säsongsmässiga förändringar eller strukturell skuggning som förändrar ljusförhållandena.

Att designa en effektiv ljusstyrd omkopplare kräver ett omfattande tillvägagångssätt för komponentval, kretskonfiguration och miljöutmaningar.Specifika materialval, såsom fotoresistorer gjorda av kadmiumsulfid (CdS), är vanliga på grund av deras breda känslighet över synliga ljusvåglängder.På grund av miljöhänsyn kopplade till kadmium undersöks alternativa material för att stödja säkrare och hållbarare användning.

Flera praktiska aspekter påverkar designtrohet:

• Temperatureffekter: Temperaturfluktuationer kan påverka fotoresistorns känslighet och förändra dess prestanda under en rad förhållanden.

• Främmande ljusinterferens: Att skärma fotoresistorn mot oavsiktliga ljuskällor, med hjälp av ett ogenomskinligt hölje med en riktad bländare, är en enkel men effektiv lösning för att säkerställa noggrann kalibrering.

• Miljöskydd: Särskilt i utomhuskretsar skyddar komponenterna i väderbeständiga höljen mot skador från fukt eller partikeluppbyggnad.

Dessutom betonar åldringseffekter, såsom gradvis känslighetsdrift i fotoresistorer under långa perioder, vikten av omkalibreringsmetoder för att upprätthålla driftnoggrannhet.

Praktiska användningsfall av fotoresistorbaserade system ger värdefulla lärdomar:

• Tidssignaler: I gatubelysningskretsar används fördröjningskontroll för att minska korta ljusbyten från källor som passerande bilstrålkastare, för att förhindra flimmer och falsk triggning.

• Underhåll och justeringar: Långsiktiga prestanda för sådana system gynnas av periodisk omkalibrering av RP1.Miljöförändringar, såsom obstruktiv vegetationstillväxt eller byggaktiviteter som förändrar ljusmönster, kräver justeringar av trösklar för att upprätthålla effektiviteten.

Dessa anpassningar förlänger inte bara systemets livslängd utan bidrar också till minskat energislöseri, minimerar redundanta aktiveringar och optimerar strömanvändningen.

Förutom belysningslösningar kan fotoresistorer hitta olika tillämpningar inom olika branscher.Dessa komponenter förbättrar robotnavigeringssystem som linjeföljande mekanismer eller ljussökande beteenden i autonoma enheter.I optiska system betonar deras roll i att reglera bländarjusteringar och återkoppling av ljusstyrka deras mångsidighet.

Framväxande teknologier slår allt mer samman fotoresistorer med mikrokontroller-kompatibla system.Denna kombination möjliggör smartare, adaptiva belysningslösningar som bygger på algoritmisk bearbetning av ljusdata, vilket främjar högre precision och dynamiskt systembeteende.

Framsteg inom ljuskänsliga alternativ, inklusive fotodioder och fototransistorer, dyker upp som spännande komplement snarare än ersättningar för traditionella fotoresistorsystem.Även om dessa nyare teknologier erbjuder ökad känslighet och lägre effektkrav, förblir fotoresistorer uppskattade för sin enkelhet, kostnadseffektivitet och robusta tillförlitlighet, särskilt i kostnadsmedvetna applikationer.

Slutsats

Motståndsbaserade komponenter förblir användbara eftersom de ger enkel och pålitlig kontroll i många kretsar.PTC- och NTC-termistorer stöder termisk reglering och strömskydd, varistorer hjälper till att minska skador från spänningsstötar och fotoresistorer möjliggör automatisk ljusbaserad omkoppling.Varje komponent måste väljas baserat på kretsförhållanden, responsbeteende, miljöexponering och långsiktig tillförlitlighet.Med korrekt design och underhåll förbättrar dessa komponenter säkerhet, stabilitet och effektivitet i både konsument- och industriell elektronik.

Vanliga frågor [FAQ]

1. Vad är en termistor?

En termistor är en typ av motstånd som ändrar sitt motstånd baserat på temperatur.När temperaturen ändras, ökar eller minskar dess motstånd på ett förutsägbart sätt.Det finns två huvudtyper: NTC, där motståndet sjunker när temperaturen stiger, och PTC, där motståndet ökar med temperaturen.Termistorer används ofta för temperaturavkänning och kontroll i system som luftkonditionering, fordonssensorer och elektroniska enheter.

2. Vad är en varistor?

En varistor är en komponent som används för att skydda kretsar från högspänningsspikar.Dess resistans ändras med spänningen, förblir hög under normal drift och sjunker snabbt när spänningen blir för hög.Detta gör att den absorberar överskottsenergi och skyddar andra komponenter.Varistorer används ofta i nätaggregat, apparater och överspänningsskydd.

3. Vad är en fotoresistor?

En fotoresistor, även kallad ljusberoende resistor, är en komponent vars resistans ändras med ljus.När ljuset är starkt blir dess motstånd lågt, och när det är mörkt blir motståndet högt.Det är det
