Vad är NAND Flash? Arkitektur, Typer, 3D NAND och SSD-lagringsbeteende

Den här artikeln förklarar hur NAND Flash fungerar på fysisk nivå och systemnivå, jämför NAND-klassificeringar som SLC, MLC, TLC och QLC, utforskar övergången från plana NAND- till 3D NAND-arkitekturer och undersöker hur arbetsbelastningsbeteende, kontrollerdesign och produktionsskalning formar verklig prestanda, uthållighet och tillförlitlighet.

Katalog

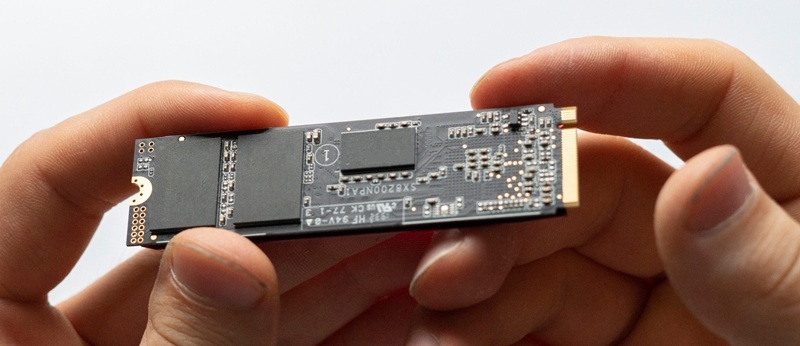

Vad är NAND Flash?

NAND Flash är en icke-flyktig minnesteknik byggd av mycket täta rutnät av lagringsceller.Det används vanligtvis när högre lagringstäthet behövs utan att den totala komponentkostnaden ökar.I den dagliga produktplaneringen visar sig NAND:s överklagande som en okomplicerad ekvation: högre kapacitet per förpackning, lägre kostnad per bit och ett tillverkningsekosystem som stöder volym.

I det bredare flashlandskapet placeras NAND vanligtvis som lagring först snarare än omedelbar åtkomstminne.Det är därför det dyker upp flera gånger i konsument- och inbyggda design, och varför SSD:er lutar sig så mycket mot det: många riktiga system bryr sig mer om uthållig genomströmning och pris per gigabyte än om att skriva om en enda byte i det ögonblick programvaran frågar.

Vanliga NAND-tunga produktkategorier inkluderar: kameror, USB-minnen, inbäddade enheter, SSD:er.

Hur NAND beter sig i riktiga system

Ur praktisk ingenjörssynpunkt kommer NAND:s effektivitet från att flytta data i större bitar.Det är bekvämt med programmering på sidnivå och radering på blocknivå, och det tenderar att belöna åtkomstmönster som ser sekventiella eller batchorienterade ut snarare än små, spridda uppdateringar.När människor beskriver NAND-baserade produkter som snabba, är hastigheten de märker ofta resultatet av sekventiella överföringar plus parallellitet över flera dies och kanaler, inte förmågan att skriva om små fragment på plats.

Den distinktionen tenderar att dyka upp i designrecensioner eftersom den i tysthet påverkar nästan allt nedströms: val av filsystem, uppdateringsstrategier, kontrollköer, buffring och hur aggressivt programvara kan anta att överskrivningssemantik kommer att bete sig.Lag som behandlar NAND som ett byte-adresserbart medium blir ofta förvånade senare;lag som accepterar dess inbyggda granularitet känner vanligtvis mer kontroll över prestanda och livslängd.

NAND vs. NOR

NAND och NOR är de två stora flash-familjerna, och att jämföra dem innebär på ett användbart sätt att erkänna att var och en har optimerats kring olika prioriteringar.I praktiskt urvalsarbete handlar beslutet ofta om vilken typ av åtkomstmönster systemet förväntar sig vid start, under uppdateringar och under långvarigt slitage.

• NOR Flash: Läs Tillgänglighet och Execute-In-Place Bias

NOR är format kring slumpmässig läsåtkomst och stöder Execute-In-Place (XIP), så koden kan köras direkt från flashen utan att först kopieras till RAM.Det beteendet tenderar att kännas betryggande i startbanor eftersom systemet kan hämta instruktioner med relativt deterministisk latens och minimalt med rörliga delar.

NOR väljs ofta i scenarier där firmware-bilder är små, startladdare behöver förutsägbara läsningar och produktens startbeteende förväntas vara skarpt och repeterbart.Avvägningarna dyker upp som kapacitetsskalor: radering/programoperationer är jämförelsevis långsamma och kostnadskurvan stiger snabbt när tätheten ökar.I fältvända konstruktioner slutar NOR ofta som den pålitliga, lilla footprint-butiken snarare än platsen för att parkera stora datamängder.

• NAND Flash: Densitet och genomströmning för bulklagring

NAND tar motsatt hållning.Den prioriterar maximal bitdensitet och hög genomströmning vid flytt av större datamängder.Det gör den till en naturlig passform för stora datamängder, media, loggningspipelines och allmän masslagring där systemet kan tolerera hanterade skrivningar och bakgrundsarbete.

Vanliga NAND-justerade arbetsbelastningar inkluderar: stora datamängder, medialagring, loggning, allmän masslagring.

Avvägningen är att NAND inte är naturligt transparent lagring.För att bete sig som pålitlig lagring i stor skala, förlitar den sig på ett hanteringslager som absorberar dess fysiska egenheter och ger ett stabilt gränssnitt till resten av systemet.

Ledningsskiktet: var tillförlitlighet och förutsägbarhet kommer ifrån

I de flesta framgångsrika NAND-designer är styrenheten plus firmware/mjukvarustacken där den verkliga ingenjörsinsatsen koncentreras.Stacken existerar eftersom NAND-enheter levereras med brister, utvecklas med slitage och avslöjar felbeteende som måste hanteras medvetet.Långvarig drift med utdragen skrivning visar ofta att små processgenvägar senare kan orsaka allvarliga tillförlitlighetsproblem.

En NAND-baserad implementering inkluderar vanligtvis följande ansvarsområden, var och en med sin egen operativa personlighet under produktens livslängd:

• Dålig blockhantering: vissa block är oanvändbara från fabriken och ytterligare block kan misslyckas med tiden;robusta konstruktioner förutsätter att defekterna är normala och budgetens reservkapacitet i enlighet därmed.

• Slitageutjämning: raderingscyklerna är ändliga, så skrivningar sprids över enheten för att förhindra att några heta områden åldras i förtid;Långlivade system visar ofta slitageutjämnande kvalitet i form av antingen stabilitet eller förvånansvärt tidiga fel.

• Felkorrigering (ECC): bitfelsfrekvenser tenderar att stiga med högre densitet och ålder;starkare ECC förvandlar ofta marginellt råkiselbeteende till lagring som beter sig lugnt under verklig arbetsbelastning.

• Logisk-till-fysisk mappning: eftersom uppdateringar på plats är ineffektiva, mappar systemet om logiska adresser till fysiska sidor och använder out-of-place uppdateringar;denna kartläggning stöder SSD-flashöversättningslager (FTL) och jämförbara inbäddade abstraktioner.

Ett vanligt arkitekturmönster: Split NOR för boot, NAND för data

Ett mönster som dyker upp upprepade gånger i produkter och tenderar att åldras väl, är att dela upp ansvar: behåll startkod och små, ofta lästa firmware-komponenter i NOR, och placera datalagring med hög kapacitet i NAND.Denna uppdelning är i linje med hur varje teknik beter sig naturligt, och den minskar ofta antalet obekväma kompromisser som ett team måste göra.

I många levererade system gör detta tillvägagångssätt också att återhämtningsbeteendet känns mer kontrollerat.Om dataområdet med hög kapacitet försämras eller behöver åtgärdas, kan enheten fortfarande starta från ett kompakt, robust kodlager och sedan köra reparationsflöden, migrering eller felsäkert läge utan att förvandla produkten till en kloss.

Ett användbart tankesätt är att behandla NAND mindre som minne och mer som ett hanterat lagringsmedium med sina egna regler.Designar som håller i produktionen tenderar att konfrontera NAND:s begränsningar tidigt, skriva granularitet, radera-före-skriv-beteende och feltillväxt över tid, och sedan forma kontrollernas beteende, firmware-policyer och uppdatera strategin kring dessa verkligheter.

När systemet är byggt med dessa förväntningar i förväg kan NAND leverera en kombination av kostnadseffektivitet, kapacitet och genomströmning som är svår att reproducera med andra icke-flyktiga teknologier i stor skala.Detta är ofta punkten där skepsis förvandlas till uppskattning: mediet är krävande, men det belönar disciplinerad design med mycket konkurrenskraftiga resultat.

Hur NAND Flash fungerar

NAND flash lagrar information genom att kontrollera hur mycket elektrisk laddning som finns kvar inuti en minnescell så att cellen växlar till olika tröskelspänningsområden (Vt) under läsoperationer.I praktiska system är den lagrade datan inte bara ett fast spänningsvärde.Tillförlitligheten beror på hur tydligt regulatorn fortfarande kan särskilja närliggande Vt-fördelningar efter att brus, temperaturvariationer, retentionsförluster och slitage gradvis minskar den tillgängliga marginalen över tiden.

När Vt-separationen blir stramare, beror lagringssystemet i allt högre grad på starkare ECC, adaptiv läshantering, uppdateringsbeteende och optimering av arbetsbelastning för att upprätthålla tillförlitlig drift under långvarig användning.

Laddningslagring, tröskelspänning och program-/raderingsbeteende

NAND-blixtceller lagrar laddning genom att fånga elektroner i ett isolerat lagringsområde som ändrar transistorns tröskelspänning.Två stora lagringsmetoder används vanligtvis: flytande grindstrukturer och laddfällastrukturer.

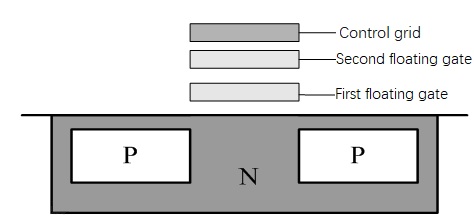

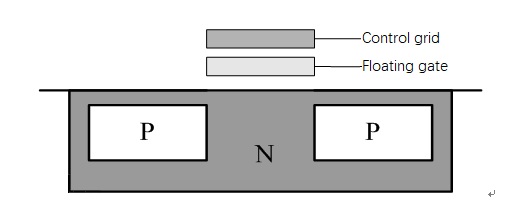

Floating-gate NAND lagrar elektroner inuti en ledande flytande grind isolerad av oxidlager.Den fångade laddningen förskjuter tröskelspänningen genom elektrostatisk koppling.Charge-trap NAND lagrar istället elektroner i lokaliserade fångstområden, vanligtvis inom kiselnitridlager, där laddningsbeteendet blir mer spatialt fördelat.

I verkliga mönster blir skillnaderna synliga genom:

• Laddningsläckagebeteende och lokaliserad defektkänslighet

• Retentionsstabilitet när oxidspänningen ackumuleras

• Uthållighetsförsämring över upprepad program-/raderingscykling

• Cell-till-cell-interferens när densiteten ökar

När NAND-skalning fortsätter, blir det allt svårare att bevara stabil Vt-separation eftersom angränsande celler interagerar starkare genom parasitisk koppling och kanteffekter.

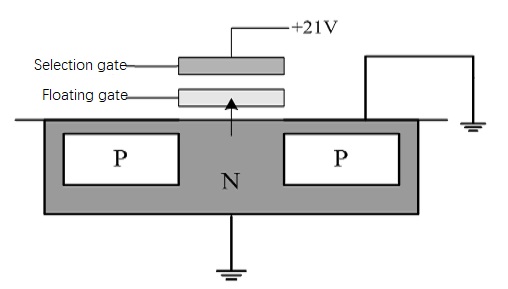

Programmering och radering av NAND-celler är beroende av Fowler–Nordheim-tunnelering, där noggrant kontrollerade högspänningsvågformer för elektroner genom extremt tunna oxidbarriärer.Under programmering blir elektroner fångade inuti lagringsområdet och ökar tröskelspänningen.Under raderingsoperationer avlägsnas elektroner så att cellen återgår till det raderade tillståndet.

När laddningen är lagrad kan cellen behålla information utan extern ström.Retentionen försvagas dock gradvis eftersom oxidslitage, temperaturstress och upprepad cykling skapar snabbare läckagevägar över tiden.

Retentionsförlust blir vanligtvis värre under följande förhållanden:

• Förhöjd drift- eller lagringstemperatur

• Långa uppehållsperioder efter programmering

• Högt ackumulerat program/raderingscykelantal

I praktiska implementeringar fungerar retentionsbeteendet mer som en gradvis nedgång än en fast specifikation.När enheter åldras kompenserar styrenheter ofta genom att justera läströsklar, uppdateringsbeteende och ECC-aktivitet för att upprätthålla tillförlitlig dataåterställning.

Varför NAND är byggd av strängar, sidor och block

NAND flash uppnår hög lagringstäthet genom att seriekoppla celler som strängar och organisera dem i stora arrayer.Denna arkitektur minskar per-cells overhead och sänker kostnaden per bit, men den introducerar också operationella begränsningar eftersom flera celler delar routingstrukturer, avkänningskretsar och raderingsmekanismer.

Till skillnad från äkta slumpmässigt åtkomstminne är NAND-operationer starkt knutna till sid- och blockorganisation.

Sidor, block och NAND-skrivbegränsningar

NAND-läs- och programmeringsoperationer sker med sidgranularitet eftersom avkänningsvägar och ordlinjestrukturer är optimerade för att fungera på sidstorleksområden i arrayen.Under en läsoperation förspänner styrenheten NAND-strängen och mäter strömflödet för att bestämma om varje cell faller över eller under valda tröskelspänningsreferensnivåer.

Programmering använder normalt inkrementell stegpulsprogrammering (ISPP), där enheten upprepade gånger applicerar små programmeringspulser följt av verifieringskontroller tills målområdet Vt nås.

Flera NAND-beteenden blir viktiga under implementeringsarbetet:

• Programmering sker genom upprepade puls-och-verifieringscykler snarare än en enda operation

• Ofullständig programmering under plötsligt strömavbrott kan lämna osäkra celltillstånd

• Skriver normalt tomma sidor istället för att skriva över befintlig data direkt

Feljusterade skrivningar skapar ofta ytterligare intern kopiering och bokföring.System som anpassar arbetsbelastningar till NAND-sidgränser upplever vanligtvis mer stabil latens och minskad bakgrundsrensningsaktivitet.

Raderingsoperationer sker med blockgranularitet eftersom många celler delar högspänningsraderingsstrukturer.Att radera mindre områden skulle öka kretsoverhead och minska lagringstätheten.En blockerad radering återställer vanligtvis celler till det raderade tillståndet, vanligtvis tolkat som alla 1:or.

Programmering skiftar sedan selektivt bitar mot nollor genom att lägga till laddning och öka tröskelspänningen.På grund av detta beteende stöder NAND enkelriktad programmering:

• Bits kan övergå från 1 till 0 under programmering

• Att returnera bitar från 0 tillbaka till 1 kräver en hel blockradering

Denna radera-före-skriv-begränsning påverkar i hög grad styrenhetsdesign, filsystem och lagringsoptimeringsstrategier.System som ignorerar dessa begränsningar lider ofta av högre skrivförstärkning, instabil latens och accelererat slitage över tiden.

En förenklad operativ modell som ofta används är:

• NAND beter sig som ett förraderat lagringsmedium

• Dataprogrammering utför huvudsakligen 1→0 övergångar

• Full raderingsoperationer återställer blocket till ett återanvändbart tillstånd

Flernivåceller och hur marginalen formar beteendet i den verkliga världen

Modern NAND ökar densiteten genom att lagra flera bitar inuti en enda cell genom flera tröskelspänningsområden.SLC lagrar en bit per cell, medan MLC, TLC och QLC successivt ökar antalet Vt-tillstånd.

När fler bitar lagras inuti varje cell, blir den tillgängliga spänningsmarginalen mellan angränsande tillstånd mindre.Detta gör enheten allt mer känslig för brus, retentionsdrift, lässtörningseffekter och närliggande cellstörningar.

Flera praktiska konsekvenser uppstår när densiteten ökar:

• Avläsningar kan kräva flera referensjämförelser för att identifiera rätt Vt-region

• Styrenheter anpassar ofta läströsklar dynamiskt när enheterna åldras

• ECC och uppdateringsoperationer blir mer kritiska för långsiktig tillförlitlighet

• Temperaturvariationer och retentionsförlust blir mer störande för avläsningsnoggrannheten

Vid högre densiteter handlar NAND-tillförlitligheten mindre om huruvida cellen fysiskt kan hålla laddningen och mer om huruvida styrenheten kontinuerligt kan upprätthålla tillräckligt med separation mellan allt smalare spänningsfördelningar.

Rollen för kontrollanter, FTL och sophämtning

NAND flash kan inte effektivt stödja direkta överskrivningsoperationer på plats, så kontroller och firmware virtualiserar lagringsmediet för att få det att se mer disklikt ut för värdsystemet.Kontrollören blir ansvarig för adressöversättning, dataförflyttning, saneringsoperationer, slitagehantering, buffring och återställningshantering.

I centrum för denna process är Flash Translation Layer (FTL), som mappar logiska värdadresser till fysiska NAND-platser.När data uppdateras skriver regulatorn den nya versionen till en ny fysisk sida samtidigt som den äldre sidan markeras som inaktuell.Detta kopiera-på-skriv-beteende gör att systemet kan arbeta inom NAND-raderingsbegränsningar samtidigt som det stöder normal filsystemaktivitet.

Typiskt kontrollbeteende inkluderar:

• Skriva in ny data på oanvända sidor

• Markera föråldrade sidor som ogiltiga

• Spåra kartläggningsmetadata kontinuerligt

• Återvinna inaktuella block senare genom saneringsåtgärder

När inaktuella sidor ackumuleras utför styrenheten sophämtning genom att flytta fortfarande giltiga sidor till nya block, radera gamla block och returnera dem till den fria poolen.Slitageutjämning fördelar raderingscyklerna jämnare över enheten så att hårt skrivna områden inte misslyckas i förtid.

Överprovisionering ger ytterligare ledig kapacitet som hjälper styrenheten att hantera datarörelser mer effektivt, särskilt under långvariga slumpmässiga skrivarbeten.

Flera operativa faktorer påverkar starkt långsiktigt NAND-beteende:

• Att bibehålla tillgängligt ledigt utrymme förbättrar sophämtningseffektiviteten

• Nästan fulla lagringsförhållanden ökar ofta latensinstabiliteten

• Högre skrivintensitet gynnas vanligtvis av större överprovisionerat utrymme

• Aggressiv saneringsaktivitet kan konkurrera med arbetsbelastningen i förgrunden

Styrenheter förlitar sig också på RAM-buffring och iscensättningsområden för att kombinera små skrivningar till sidjusterade operationer samtidigt som konsekventa metadatauppdateringar bibehålls.

Hantering av strömförluster blir särskilt viktig eftersom avbrutna uppdateringar kan lämna delvis programmerade sidor eller inkonsekvent kartinformation.För att minska risken för korruption implementerar många konstruktioner:

• Journalföring och loggstrukturerad metadatahantering

• Atomic mapping-uppdateringstekniker

• Skyddat begå beteende

• Kondensatorbaserade effekthållningssystem i avancerade enheter

I verkliga distributioner skiljer förutsägbart återställningsbeteende ofta mycket tillförlitliga lagringssystem från design som bara fungerar under idealiska förhållanden.

Kärnperspektiv, tillförlitlighet kommer från systemet, inte bara cellen

På transistornivån fungerar NAND-blixten genom att skifta tröskelspänningen genom kontrollerad laddningsrörelse.På systemnivå beror tillförlitligt NAND-beteende mycket på hur effektivt styrenheten och mjukvarustacken hanterar begränsningarna för själva lagringsmediet.

De viktigaste begränsningarna inkluderar:

• Blockbaserat raderingsbeteende

• Begränsningar för programmering i en riktning

• Smalare Vt-marginaler vid högre densitet

• Ackumulerat slitage vid upprepad cykling

• Retentionsdrift och läsinstabilitet över tid

Designpraxis som vanligtvis ger mer stabilt långsiktigt beteende inkluderar:

• Justera skrivningar med NAND-sidgränser

• Undviker onödiga små slumpmässiga uppdateringar

• Bevara ledigt utrymme för sophämtning

• Använda starka mekanismer för återställning och metadataskydd

• Designar för oväntade strömavbrottsförhållanden

System som arbetar med NAND-medvetet beteende uppnår i allmänhet mer förutsägbar tillförlitlighet än system som försöker behandla NAND som obegränsat slumpmässigt åtkomstminne.

NAND Flash-klassificering

NAND-blixt beskrivs vanligtvis längs två axlar, och dagliga designbeslut tenderar att cirkulera tillbaka till dem även när team försöker undvika taxonomiprat.En axel beskriver hur många bitar varje cell kodar, och den andra beskriver hur celler fysiskt är upplagda i kisel.Dessa val påverkar densitet, kostnad per bit och mängden ingenjörsarbete som krävs för att hålla felfrekvenser och latensbeteende inom bekväma gränser.

Två primära klassificeringsaxlar:

• Bitar per cell: SLC, MLC, TLC, QLC

• Fysisk layout: 2D plan kontra 3D staplad

När fler bitar packas in i en cell eller fler lager staplas vertikalt, kan enheten leverera mer kapacitet i samma fotavtryck och förbättrar vanligtvis kostnadseffektiviteten.Samtidigt slutar felhantering att vara bakgrundshygien och börjar dyka upp i strategidiskussioner för fast programvara, kvalificeringsplaner och ibland obekväma lärdomar efter implementeringen.I många riktiga installationer är NAND-tärningen bara en del av historien;observerat beteende formas av hur styrenheten, firmware och arbetsbelastning interagerar för att hålla verksamheten inom säkra elektriska marginaler.När det samarbetet är väldesignat kan media se imponerande motståndskraftiga ut;när det inte är det kan samma kisel verka förvånansvärt ömtåligt.

Klassificering efter bitar per cell

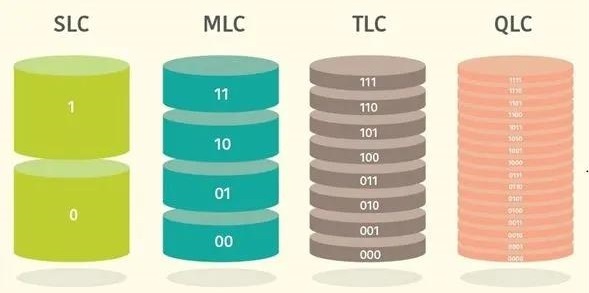

Bits-per-cell handlar i sin kärna om hur många distinkta tröskelspänningsfönster en enskild cell måste representera tillförlitligt.Att öka antalet bitar ökar också antalet spänningstillstånd som måste detekteras exakt.Detta minskar driftsmarginalen, ökar kalibreringskraven och gör sällsynta hörnfallsförhållanden mer sannolika under valideringen.

Antal spänningstillstånd:

• SLC: 2 tillstånd

• MLC: 4 tillstånd

• TLC: 8 tillstånd

• QLC: 16 tillstånd

När spänningsavståndet mellan angränsande tillstånd krymper börjar effekter som en gång såg ut som milda olägenheter översättas till mätbara obearbetade bitfel.Listan är bekant vid obduktioner och trimningssessioner: laddningsläckage över tid, lässtörning, programstörning, temperaturdrivna skift och cell-till-cell-störningar.Inget av dessa fenomen är nytt;vilka förändringar är hur mycket utrymme systemet har för att absorbera dem innan användarens synliga beteende rör sig.

Detta är en anledning till att NAND med högre densitet beter sig som ett hanterat medium.Starkare ECC hjälper, men i praktiken blir det bara ett lager i en bredare verktygslåda.Verkliga system förlitar sig ofta på flera mekanismer som arbetar tillsammans, och team upptäcker ofta att bra NAND på ett datablad fortfarande behöver disciplinerade operativa policyer på fältet.

Vanliga tillförlitlighets- och ledningstekniker:

• Läs-försök igen loopar för att spåra drift

• Adaptiv läsreferensspänning

• Mer konservativ program/verifiera sekvensering

• Bakgrundsskrubbning / uppdateringsschemaläggning

• Slitageutjämning som styr bort skriv från svaga block

Operativt kan samma NAND se utmärkt ut under en arbetsbelastning och spänd under en annan.Hur aggressivt systemet skriver, hur nära till fullt det hålls och hur intelligent det schemalägger underhåll påverkar alla upplevelsen.Densitet tenderar att avgöras vid köptillfället;stabilitet tenderar att uppnås under drift.

SLC (Single-Level Cell, 1 bit/cell)

SLC lagrar en bit per cell med två spänningstillstånd.Den breda brusmarginalen översätts vanligtvis till snabbare läsningar och program, en lägre råbitfelsfrekvens och högre uthållighet.I kontrollertermer känns SLC ofta förlåtande: färre läs-försöksupprepningar, mer ECC-höjd och mindre känslighet för subtil spänningsdrift.

Där förutsägbar latens är en designprioritet kan SLC minska mängden firmware-koreografi som krävs för att hålla svansfördröjningen lugn.SLC-minne minskar prestandavariation under tung belastning, vilket minskar behovet av komplexa latensutjämningsmetoder.Kostnaden per bit är högre, men team accepterar ibland den handeln när den operativa kostnaden för oförutsägbart beteende redan har visat sig i missade SLA:er eller svåra att återskapa fältproblem.

Arbetsbelastningar som vanligtvis är ihopkopplade med SLC:

• Industriell styrning och automationsloggning

• Vissa nätverksapparater med strikta latenstidsmål

• Högfrekventa händelseloggningspipelines

MLC (Multi-Level Cell, vanligtvis 2 bitar/cell)

MLC lagrar två bitar per cell med fyra spänningstillstånd och väljs ofta när team vill ha en pragmatisk balans mellan kostnadseffektivitet och uthållighet.Jämfört med SLC kräver den hårdare kontroll över program-/verifieringsbeteende och lutar sig mer mot kalibrering och ECC.Trots det, med en välinställd kontroller och en förnuftig arbetsbelastning, kan MLC bete sig på ett sätt som känns stadigt snarare än temperamentsfullt.

I praktiken behandlar många konstruktioner MLC som en arbetshästnivå: den kan upprätthålla meningsfull skrivaktivitet utan att omedelbart pressa systemet till aggressiv strypning eller tungt bakgrundsunderhåll.En nyans som tenderar att spela roll i produktionen är förutsägbarhet.När skrivskurar anländer vid obekväma ögonblick, håller MLC-baserade system ofta fördröjningen stabilare än tätare NAND som arbetar under samma firmwarepolicy, vilket kan göra kapacitetsplanering och prestandatestning mindre känslomässigt dränerande för teamet som utför jourrotationerna.

TLC (Triple-Level Cell, 3 bitar/cell)

TLC lagrar tre bitar per cell med åtta spänningstillstånd.Det ökar densiteten och kostnadseffektiviteten ytterligare, samtidigt som den ökar känsligheten för buller, slitage och drift.För att hålla användaren synlig prestanda från att kännas oberäknelig använder många TLC-enheter SLC-caching (ofta kallad pseudo-SLC), där inkommande skrivningar först landar i ett läge med större marginal och senare viks in i TLC under vilotid.

Denna mekanism kan se utmärkt ut i riktmärken och korta skurar, och den kan också exponera arbetsbelastningsberoende snabbt i fält.Korta, sprängfyllda skrivningar kan verka extremt snabba;ihållande skrivningar kan sakta ner när cachen fylls och veckningen blir stimuleringsfaktorn.Team som framgångsrikt distribuerar TLC tenderar att behandla cachen och den vikbara pipelinen som förstklassiga designelement, inte som tillfälliga implementeringsdetaljer.

TLC-prestandabeteenden som ofta ses vid implementering:

• Bursty-skrivning: hög skenbar skrivhastighet medan cachen har utrymme

• Uthållig skrivning: minskad genomströmning efter cachemättnad

• Inaktiva fönster: vikningen är klar och prestandan återställs

Ett användbart sätt att rama in TLC är att det inte är långsamt som standard.Det tenderar att se långsamt ut när systemet tvingas bete sig som en kontinuerlig skrivsänka utan tillräckligt med vilotid, ledig yta eller hopfällbar bandbredd för att hinna ikapp.

QLC (Quad-Level Cell, 4 bitar/cell)

QLC lagrar fyra bitar per cell med hjälp av sexton spänningstillstånd och siktar på maximal densitet och låg kostnad per bit.Det snävare spänningsavståndet höjer i allmänhet obearbetade felfrekvenser och minskar skrivuthålligheten, vilket förskjuter de bäst passande användningsfallen mot lästunga eller skrivlätta profiler.

Profiler som vanligtvis matchar QLC:

• Innehållsbibliotek med sällsynta ändringar

• Kalla till varma datanivåer

• Storskaligt arkiv med periodiska läsningar

En sak som ofta fångar team ur vakt är att QLC fortfarande kan leverera en stark läsgenomströmning och en solid upplevelse när skrivvägen är begränsad eftertänksamt.Framgångsrik design tenderar att forma skrivningar, batchning och buffring snarare än att ständigt uppdatera små bitar, och de reserverar tillräckligt med reservyta så att sophämtning inte förvandlar rutinaktivitet till skrivförstärkt turbulens.Ur teknisk synvinkel tenderar QLC att belöna arbetsbelastningsdesign och policydisciplin mer än drop-in ersättningsförväntningar.

Klassificering efter fysisk layout

Fysisk layout påverkar hur NAND skalar kapacitet och hur den beter sig elektriskt.2D plan NAND ökar densiteten genom att krympa funktioner i chipplanet, medan 3D NAND ökar densiteten genom att stapla lager vertikalt.Branschskiftet mot 3D var inte bara en tillverkningspreferens;det återspeglade också den praktiska svårigheten att driva planskalning utan att bjuda in allvarliga störningseffekter och litografiska begränsningar.

En mindre glamorös men ofta uppskattad fördel med 3D NAND är att den kan återta en viss elektrisk marginal jämfört med extrem plan krympning.Större vertikal skalning ger designalternativ som kan förbättra datalagring och minska vissa typer av störningar. Med det sagt introducerar stapling sin egen variabilitet, lager-till-lager-skillnader, processojämnheter och rumsliga mönster som utvecklas med slitage, så styrenheten måste fortfarande lära sig enhetens personlighet över tid och kompensera därefter.

2D NAND

Planar NAND arrangerar celler på en plan yta och skalas historiskt genom krympande geometri.Vid mycket små noder blir parasiter och kopplingseffekter svårare att kontrollera, och uthållighet och retention kan bli mer känsliga för arbetsbelastningsdetaljer.Planar NAND förekommer fortfarande i äldre design och vissa kostnadsoptimerade produkter, men dess skalningsväg är begränsad jämfört med moderna 3D-metoder.

Operativt svarar plan NAND ofta bättre på konservativt skrivbeteende och drar nytta av generös överprovisionering.När enheter körs nära full kapacitet med frekventa slumpmässiga uppdateringar, kan prestandaklippor dyka upp tidigare på grund av sopsamlingstryck och accelererat slitage, ett resultat som kan kännas frustrerande när det dyker upp plötsligt, även om den underliggande mekanismen är gradvis.

3D NAND

3D NAND staplar celler vertikalt för att öka kapaciteten och minska beroendet av aggressiv plan krympning.Detta tillvägagångssätt stöder större form- och förpackningskapacitet samtidigt som det hjälper till att upprätthålla hanterbara kostnader och tillverkningsutbyte.

Ur ett systemperspektiv uppmuntrar 3D NAND en styrenhetscentrerad driftmodell: adaptiva läsningar, variationshantering och bakgrundsuppdatering blir rutinmässiga delar för att hålla prestanda stabil.Väldesignade 3D-baserade SSD:er kan kännas smartare i praktiken, till stor del på grund av att firmware aktivt arbetar för att hålla enheten på en stabil driftspunkt snarare än att låta variation läcka in i användarsynligt beteende.

Uthållighetstrender och vad som faktiskt bestämmer livslängden

Uthållighetsklassificeringar ges ofta som ungefärliga P/E-cykelintervall, men den faktiska uthålligheten kan variera med temperatur och arbetsbelastningsförhållanden.Den faktiska livslängden beror på processgenerering, slitageutjämning och ECC-strategi, mängden överprovisionering, driftstemperatur och skrivförstärkningsprofilen som skapas av arbetsbelastningen och firmwarepolicyn.

Vanligt citerade uthållighetsintervall:

• SLC: ~100 000 P/E-cykler

• MLC: ~3 000–10 000 P/E-cykler

• TLC: ~500 P/E-cykler

• QLC: ~150 P/E-cykler

I många installationer förbrukas uthållighet snabbare av undvikbar förstärkning än av användarens logiska skrivningar.Lag förlänger ofta den användbara livslängden mer genom att behålla tillräckligt med ledigt utrymme, minska konstanta små slumpmässiga omskrivningar och tillåta ledig tid för vikning och sophämtning än genom att bara välja en klass med högre uthållighet på papper.Medievalet påverkar utgångspunkten, men arbetsbelastningsbeteende och controllerpolicy avgör vanligtvis hur mycket av den teoretiska uthålligheten som faktiskt realiseras.

3D NAND Flash: Vertikal skalnings- och tillverkningsutmaningar

3D NAND ökar lagringstätheten genom att stapla minnesceller vertikalt istället för att huvudsakligen förlita sig på aggressiv plan krympning.Istället för att kontinuerligt krympa lateral cellstorlek, ökas kapaciteten genom att stapla fler lager för att placera ytterligare celler inom samma waferområde.

Denna arkitektoniska förändring blev nödvändig eftersom plan NAND så småningom nådde en punkt där ytterligare krympning skapade allvarliga tillförlitlighets- och variabilitetsproblem.När cellerna blev mindre, minskade laddningslagringsmarginalerna, läckagebeteendet blev svårare att kontrollera och tröskelspänningsfördelningarna blev allt känsligare för tillverkningsvariationer.

Vid avancerade plana dimensioner kan även små processdrifter ge bredare elektrisk variation över wafers och partier.Resultatet blev ett successivt smalare processfönster där det blev svårare och dyrare att upprätthålla stabil uthållighet, retention och felbeteende.

3D NAND minskade industrins beroende av extrem plan litografi genom att flytta skaltrycket mot vertikal integration istället för ren lateral krympning.Som ett resultat av detta drivs modern NAND-skalning ofta mer av lagerantal, integrationskvalitet och tillverkningskonsistens än av enbart aggressiv nanometervarumärke.

Varför industrin flyttade bortom Planar NAND

Planar NAND-skalning stötte så småningom på fysiska begränsningar som gjorde fortsatt krympning allt mer opraktisk.Mindre plana celler lagrade mindre laddning, vilket gör tröskel-spänningsseparationen mer sårbar för läckage, elektrisk interferens och retentionsdrift.

När dimensionerna skärptes ytterligare blev flera problem allt svårare att hantera:

• Minskad laddningslagringsmarginal

• Starkare cell-till-cell-interferens

• Högre läckagekänslighet

• Smalare tröskel-spänningsfördelningar

• Ökad processvariabilitet mellan wafers

Även om avancerad litografi fortfarande kunde förbättra densiteten, ökade tillverkningskomplexiteten och variationskostnaderna snabbt.I många fall gav krympande plan NAND ytterligare minskande avkastning eftersom tillförlitlighet och avkastningsbeteende blev svårare att stabilisera i högvolymproduktion.

3D NAND erbjöd ett mer skalbart alternativ genom att öka lagringstätheten vertikalt samtidigt som många laterala dimensioner förblir relativt avslappnade.Detta hjälpte tillverkarna att fortsätta att förbättra kostnaden per bit utan att vara helt beroende av allt aggressivare planskalning.

Skiftet förändrade också karaktären på processoptimering.Istället för att fokusera nästan helt på mindre litografiska dimensioner, gick ingenjörsarbetet mot stapelbildning, kontroll av vertikal geometri, avsättningskvalitet och enhetlighet i långa stapel.

Charge-Trap Flash och högskiktsarkitekturer

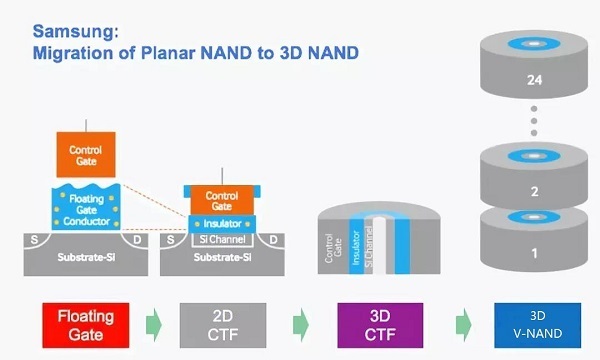

Många moderna 3D NAND-enheter använder Charge-Trap Flash (CTF) istället för traditionella flytande grindstrukturer.Båda metoderna lagrar laddning för att skifta tröskelspänning och representerar datatillstånd, men de skiljer sig åt i hur laddningen fysiskt lagras inuti minnescellen.

Floating-gate NAND lagrar elektroner inuti en ledande flytande grind isolerad av oxidlager.Charge-trap flash lagrar istället elektroner inuti isolerande fälla lager, vanligtvis baserade på kiselnitridmaterial.

Denna distinktion blir allt viktigare när antalet lager växer eftersom höga 3D-strukturer förstärker tillverkningsvariationer och elektriska störningseffekter.

CTF passar ofta bättre med högskiktsarkitekturer eftersom den distribuerade fälllagringsmekanismen kan tolerera viss processvariation mer effektivt än extremt små ledande flytande grindstrukturer.

När stackhöjden ökar blir flera variationskällor naturligtvis svårare att kontrollera:

• Avdrift i filmtjocklek

• Variation i gränssnittskvalitet

• Etsningsprofilinkonsekvens

• Matchande förskjutningar från kammare till kammare

• Ojämnhet i stapelhöjd

I praktiska tillverkningsmiljöer ackumuleras dessa variationer gradvis över många lager och processsteg.Laddningsfälla-arkitekturer hjälper till att minska känsligheten för vissa av dessa effekter, särskilt när det blir allt svårare att upprätthålla perfekt strukturell enhetlighet över mycket höga stackar.

För många processteam är det långsiktiga värdet av CTF inte bara att det fungerar elektriskt, utan att det förblir tillverkningsbart och stabilt över stora wafervolymer, flera verktyg och långa produktionscykler där små processdrifter blir oundvikliga.

Skalningsutmaningar i High-Layer 3D NAND

När antalet 3D NAND-lager fortsätter att öka, flyttas de största skalningsutmaningarna bort från enkel linjebreddsminskning och mot komplex tredimensionell integrationskontroll.Högre stackar introducerar fler processsteg, högre strukturer och fler möjligheter för små variationer att ackumuleras till mätbara elektriska skillnader.

En av de svåraste utmaningarna är djup vertikal kanalsetsning.Kanaler med högt bildförhållande måste passera genom extremt höga stackar samtidigt som de upprätthåller tät dimensionskontroll från topp till botten.

Flera ets-relaterade beteenden övervakas noga under bearbetningen:

• Taper control

• Mikrobelastningseffekter

• Skada på sidoväggen

• Överensstämmelse i kritisk dimension från topp till botten

Även små profilvariationer kan vidga tröskelspänningsfördelningarna och öka ECC-arbetsbelastningen senare under enhetens drift.Problem som uppträder mindre under tidig screening blir ibland mycket mer synliga efter storskaliga produktionsramper och långsiktiga tillförlitlighetstester.

En enhetlig materialavsättning blir också svårare när stapelhöjden ökar.Högre strukturer är mer känsliga för tjockleksgradienter, stegtäckningsbegränsningar och gränssnittsinkonsekvenser över djup topografi.

Ojämn deposition kan direkt påverka:

• Kapacitansbeteende

• Tunnelegenskaper

• Retentionsstabilitet

• Programmera och radera konsistens

Vid lägre lagerantal kan viss variation förbli hanterbar.Men när stackarna blir högre kan tidigare acceptabla ojämnheter börja begränsa långsiktig skalning, uthållighet eller distributionsstabilitet.

Cell-till-cell-variation blir också allt viktigare i högdensitetsstrukturer.Variabilitet uppstår från geometriskillnader, materialinkonsekvenser, processinducerade skador och elektrisk interferens mellan närliggande celler.

Viktiga bidragsgivare till elektrisk variation inkluderar vanligtvis:

• Variation i kanaldiameter

• Portlängdsförskjutningar

• Inkonsekvens av stapelhöjd

• Variation i fälltäthet

• Skillnader i gränssnittskvalitet

• Etsningsinducerad skada

Som ett resultat beror modern 3D NAND alltmer på samordnad optimering mellan enhetsteknik och styralgoritmer.Starkare ECC, adaptiva läs-försök-metoder och förfinade programmeringsstrategier hjälper till att kompensera för elektrisk spridning som enbart processförbättringar kanske inte längre helt eliminerar.

Utbyte och tillförlitlighet definierar i slutändan de ekonomiska gränserna för NAND-skalning på högt lager.Att lägga till lager ökar processkomplexiteten, totala defektexponeringsmöjligheter och tillverkningskostnader över hela produktionslinjen.

Flera faktorer påverkar i hög grad avkastning och kostnadsbeteende:

• Omarbetningsfrekvens

• Genomströmningsminskning

• Tunga anordningar förvaring

• Defektackumulering över tillagda processsteg

En design kan uppnå imponerande densitetsmål samtidigt som den fortfarande kämpar kommersiellt om tillförlitlighetsvariationen blir instabil eller om tillverkningskapaciteten sjunker för kraftigt.I praktiken är de mest framgångsrika skalningsstrategierna ofta de som upprätthåller stabila avkastningar, förutsägbar uthållighet och hanterbart produktionsbeteende över långvarig volymtillverkning.

Varför lagerräkning är viktigare än "nm"-etiketter

I 3D NAND mäts skalningsframsteg vanligtvis mer meningsfullt genom lagerantal, effektiv lagringstäthet och kostnad per bit snarare än extremt aggressiv nanometervarumärkning.

Till skillnad från avancerade logiska enheter, där skalning starkt beror på krympande laterala transistordimensioner, uppnår 3D NAND mycket av sin förbättring genom vertikal stapling och arkitektonisk integration.

Detta förändrar hur ingenjörsinsatser fördelas över utveckling och tillverkning.Istället för att i första hand fokusera på mindre plana geometrier, lägger team mer tid på att lösa problem relaterade till:

• Vertikal integrationskonsistens

• Enhetlig stapling

• Filmstresshantering

• Djupkanalig processkontroll

• Elektrisk variation över höga konstruktioner

Som ett resultat följer 3D NAND en mer strukturcentrerad skalningsfärdplan snarare än en rent litograficentrerad.Den praktiska utmaningen är inte bara att öka antalet lager, utan att säkerställa att högre stackar fortsätter att leverera acceptabel avkastning, uthållighet, retention och långsiktig tillförlitlighet i produktionsskala.

NAND Flash-applikationer och Real-World Deployment

NAND flash används över konsumentelektronik, industrisystem, fordonsplattformar, nätverksutrustning, molninfrastruktur och inbyggda enheter.En framgångsrik implementering beror dock mindre på marknadsföringsetiketter och mer på hur väl NAND-arkitekturen matchar systemets faktiska arbetsbelastningsbeteende.

I praktiska ingenjörsmiljöer formas tillförlitlighet och livslängd inte bara av själva blixttekniken, utan också av styrenhetens beteende, skrivintensitet, temperaturförhållanden, uppdateringsfrekvens och långsiktiga retentionskrav.

När NAND-densiteten fortsätter att öka, blir arbetsbelastningsmedveten systemdesign allt viktigare eftersom uthållighet, latensstabilitet och retentionsbeteende kan variera dramatiskt beroende på hur lagringsmediet används.

Matcha NAND-typer med verkliga arbetsbelastningar

Olika NAND-typer är optimerade för olika arbetsbelastningsmönster, uthållighetsförväntningar och kostnadsmål.

I verkliga distributioner är den bäst presterande lösningen ofta den vars skrivbeteende överensstämmer mest naturligt med styrkorna och begränsningarna hos den valda NAND-arkitekturen.

SLC NAND används ofta i miljöer där tillförlitlighet, retentionsstabilitet och hög skrivhållbarhet är viktigare än lagringstäthet.Industriella och inbyggda system föredrar ofta SLC- eller pseudo-SLC-designer eftersom dessa enheter kan förbli avstängda under långa perioder samtidigt som de måste starta på ett tillförlitligt sätt utan datakorruption.

SLC väljs ofta för:

• Starta firmware

• Kritisk metadata

• Händelseloggning

• Industriell konfigurationslagring

• Inbyggda system med lång livslängd

Dessa arbetsbelastningar involverar vanligtvis koncentrerad skrivaktivitet och låg tolerans för oväntat felbeteende.Även relativt små firmwareförändringar, såsom ökad loggningsfrekvens eller mer aggressiv telemetriinsamling, kan påskynda slitaget om skrivbudgetar inte hanteras noggrant.

TLC NAND dominerar vanliga lagringsmarknader eftersom det balanserar kostnad, densitet och uthållighet någorlunda bra när det paras ihop med effektiva kontroller och arbetsbelastningshantering.I många system fungerar TLC tillförlitligt när skrivförstärkning kontrolleras och lagringsstacken undviker onödig omskrivningsaktivitet.

Vanliga styrtekniker som används med TLC inkluderar:

• Slitageutjämning

• Stark ECC-implementering

• Dålig blockhantering

• Intelligenta cachningsstrategier

• Överprovisioneringsstöd

I praktiken beror TLC-prestanda och uthållighet ofta mycket på programvarans skrivbeteende.System som batchskriver effektivt och minskar den slumpmässiga omskrivningsaktiviteten uppnår ofta mycket mer stabil långsiktig drift än system som genererar okontrollerade arbetsbelastningar för små skrivningar.

QLC NAND används alltmer i lästunga miljöer där stor kapacitet och lägre kostnad per bit är viktigare än uthållig skrivuthållighet.Dessa system förlitar sig ofta på cachning, nivåindelning eller stegvis skrivhantering för att minska direkt stress på själva NAND.

QLC-distribution visas vanligtvis i:

• Arkivlagring

• Infrastruktur för distribution av innehåll

• Kyllagringsplattformar

• Varma datanivåer

• Stor kapacitet konsumentlagring

QLC-system beter sig i allmänhet mer förutsägbart när arbetsbelastningar betonar:

• Stora sekventiella skrivningar

• Bakgrundskonsolidering

• Hanterade cachingbeteende

• Hot-datamigrering till snabbare lagringsnivåer

Utan noggrann utformning av arbetsbelastningen kan QLC-system uppleva märkbara fördröjda skrivningar, inkonsekvent latens och tidigare uthållighetsbegränsningar när cacheregioner blir mättade.

Över alla NAND-klasser förblir en återkommande branschläxa konsekvent: arbetsbelastningsdisciplin påverkar ofta tillförlitligheten lika starkt som själva NAND-tekniken.

NAND-användning över konsument-, fordons-, industri- och kommunikationssystem

NAND flash dyker upp på ett brett spektrum av marknader, men varje applikationsmiljö sätter olika stressmönster och pålitlighetsförväntningar på lagringssystemet.

Inom hemelektronik, NAND lagrar operativsystem, applikationer, firmware, mediainnehåll och temporär cachedata.Det används ofta i smartphones, smarta TV-apparater, kameror, spelkonsoler, skrivare, surfplattor och andra bärbara enheter.I dessa system kan fördröjningstoppar och långsamma ihållande skrivningar starkt påverka enhetens lyhördhet, särskilt under kameraserieinspelning, operativsystemuppdateringar, bakgrundssynkronisering, spelinstallation och patchning.På grund av detta fokuserar styrenheter ofta på smidigare arbetsbelastningshantering under normal drift.

Bilsystem ställer mycket strängare krav på tillförlitlighet, långvarig retention och temperaturstabilitet.NAND-enheter i fordon kan fungera i många år under förhöjda termiska förhållanden medan de hanterar infotainmentdata, navigationslagring, telematikplattformar, domänkontrollanter, firmwareuppdateringar, kontinuerlig loggning och ADAS-relaterade lagringsuppgifter.För att stödja dessa villkor använder lagringsdesigner för bilar ofta konservativ skrivbudgetering, omfattande kvalifikationstestning, partitionsisolering för data med hög churn och tillförlitlighetsvalidering med lång livscykel.

Industri- och infrastruktursystem prioriterar ofta förutsägbart långsiktigt beteende framför maximal täthet.NAND används i PLC:er, industriella styrenheter, mätsystem, POS-terminaler, robotplattformar och belysningsstyrningsinfrastruktur.Eftersom många installationer är svåra eller dyra att underhålla, är dessa system vanligtvis beroende av explicit hälsoövervakning, förenklade flashhanteringspolicyer, minskat slumpmässigt skrivbeteende och konservativ uthållighetsplanering för att förbättra retention och graciöst felbeteende.

Kommunikationsutrustning använder NAND för lagring av firmware, loggning, buffring och konfigurationshantering i modem, telekomsystem, nätverksutrustning, M2M-moduler och VoIP-enheter.Frekventa uppdateringar och kontinuerlig loggning kan skapa koncentrerade slitageområden om datahanteringen inte hanteras noggrant.Pålitliga kommunikationsplattformar behandlar ofta hantering av firmware som en kontrollerad livscykelprocess, som använder iscensättning, validering, commit-hantering och säkra återvinningsprocedurer för att minska upprepad överskrivningsbelastning och förbättra återhämtningen under avbrutna uppdateringar eller oväntade strömhändelser.

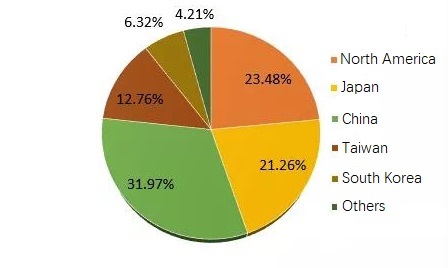

Produktionsskalning, kostnadstrender och marknadstillväxt

Även under perioder av instabil prissättning eller tillfällig avmattning på marknaden, fortsätter volymen för NAND-transporter på lång sikt att växa eftersom den totala datagenereringen och efterfrågan på lokal lagring fortsätter att öka i nästan alla större industrier.

Tillväxten drivs av två stora trender som inträffar samtidigt:

• Applikationer lagrar kontinuerligt mer data lokalt

• Tillverkare förbättrar kontinuerligt bitar per wafer genom skalning

Tillväxt på efterfrågesidan är vanligtvis kopplad till:

• Högre upplösning media

• Större mjukvaruplattformar

• Utökad lokal cachelagring

• Tillväxt av Edge-enhetslagring

• AI-relaterad dataexpansion

Förbättringar av skalning på utbudssidan drivs vanligtvis av:

• Högre antal 3D NAND-lager

• Förbättrat tillverkningsutbyte

• Bättre processkontroll

• Tätare cellteknik

På många marknader fortsätter den totala lagringsförbrukningen att öka även när leveransvolymen för enheter fluktuerar eftersom lagringskapaciteten per enhet fortsätter att öka över tiden.

När NAND-tekniken blir tätare beror långsiktig tillförlitlighet alltmer på samordnad optimering mellan:

• NAND-arkitektur

• Kontrollalgoritmer

• ECC-förmåga

• Arbetsbelastningsbeteende

• Skrivhantering för programvara

System som aktivt hanterar skrivmönster, övervakar hälsotillstånd och planerar för åldrande beteende bibehåller i allmänhet stabil livstidsprestanda även när de använder NAND-tekniker med hög densitet.System som ignorerar arbetsbelastningsdisciplin upplever ofta variation oavsett den annonserade NAND-graden eller teoretiska uthållighetsspecifikationer.

Slutsats

NAND Flash har utvecklats till en av de viktigaste lagringsteknologierna inom modern elektronik eftersom den kombinerar hög kapacitet, skalbar tillverkning och konkurrenskraftig kostnad per bit.Pålitligt NAND-beteende beror dock på att förstå dess fysiska begränsningar och designa system som fungerar med dess sidprogrammering, blockraderingsbeteende, slitageackumulering och begränsningar för spänningsmarginaler snarare än mot dem.När lagringstätheten ökar genom TLC, QLC och avancerad 3D NAND-stackning, blir rollen för kontroller, ECC, slitageutjämning, sophämtning, adaptiv läshantering och arbetsbelastningsformning ännu mer kritisk för att upprätthålla en stabil långsiktig drift.Uthållighet och prestanda i den verkliga världen bestäms inte enbart av minnescellerna, utan av interaktionen mellan NAND-arkitektur, styrstrategi, firmware-beteende, hantering av ledigt utrymme och applikationsbelastningsmönster.System som tar hänsyn till dessa faktorer tidigt i designprocessen uppnår vanligtvis mer förutsägbar tillförlitlighet, jämnare prestanda och längre livslängd i konsument-, industri-, fordons- och storskaliga lagringsmiljöer.

Vanliga frågor [FAQ]

1. Varför anses NAND flash vara ett hanterat lagringsmedium snarare än ett enkelt minne?

NAND flash stöder inte naturligt överskrivning på bytenivå som traditionellt RAM.Den fungerar med programmering på sidnivå och radering på blocknivå, vilket innebär att datauppdateringar ofta kräver ommappning, sophämtning och bakgrundshantering innan nya skrivningar kan ske.På grund av detta beteende blir styrenheter och firmware väsentliga för slitageutjämning, dålig blockhantering, ECC-korrigering och logisk-till-fysisk kartläggning.I verkliga system avgör styrenheten till stor del om NAND fungerar smidigt eller blir instabil under ihållande arbetsbelastning.

2. Varför kämpar NAND flash-system med små slumpmässiga skrivningar jämfört med sekventiella arbetsbelastningar?

NAND-arkitekturen är optimerad för stora sekventiella överföringar snarare än spridda uppdateringar på plats.Eftersom befintliga sidor inte helt enkelt kan skrivas över utlöser slumpmässiga skrivningar kopiera-på-skriv-beteende, metadatauppdateringar och sophämtningsaktivitet.Dessa operationer ökar skrivförstärkningen, minskar uthålligheten och skapar fördröjningstoppar.Sekventiella skrivningar anpassas mer naturligt med NAND-sida och blockstrukturer, vilket gör att kontrollerna kan bibehålla jämnare genomströmning och lägre bakgrundsoverhead.

3. Hur påverkar Flash Translation Layer (FTL) SSD:s tillförlitlighet och prestanda?

Flash Translation Layer fungerar som ett virtualiseringslager mellan värdsystemet och fysiska NAND-celler.Istället för att skriva över befintliga sidor omdirigerar FTL uppdateringar till nya sidor samtidigt som äldre markeras som inaktuella.Detta möjliggör kopiering-på-skriv-drift, sophämtning, slitageutjämning och logisk adresskontinuitet.I praktiken beror SSD-stabiliteten mycket på hur intelligent FTL hanterar metadatakonsistens, hantering av ledigt utrymme och återställning efter oväntat strömavbrott.

4. Varför minskar ökande bitar per cell NAND-uthållighet och tillförlitlighetsmarginaler?

När NAND flyttas från SLC till MLC, TLC och QLC måste varje cell representera fler tröskelspänningstillstånd.Detta minskar spänningsmarginalen som separerar angränsande tillstånd, vilket gör cellen mer känslig för brus, laddningsläckage, temperaturdrift, lässtörning och intilliggande cellstörningar.NAND med högre densitet kräver därför starkare ECC, adaptiva läströsklar, uppdateringspolicyer och mer sofistikerade styralgoritmer för att bibehålla tillförlitlig drift över tid.

5. Varför visar TLC och QLC SSD ofta snabb burst prestanda men långsammare ihållande skrivning?

Många TLC- och QLC-enheter använder pseudo-SLC-cache för att tillfälligt lagra inkommande data i större spänningsmarginaltillstånd.Under korta skurar ger denna cache hög skenbar skrivhastighet.Men när cachen fylls måste styrenheten vika data till tätare TLC- eller QLC-tillstånd i bakgrunden.Ihållande skrivarbetsbelastningar kan därför avslöja långsammare inbyggda programmeringshastigheter, ökat sopuppsamlingstryck och minskad genomströmningskonsistens.

6. Vad är det som gör strömavbrottsskydd så viktigt i NAND-baserade lagringssystem?

Eftersom NAND-uppdateringar är mycket beroende av mappningstabeller och stegvis skrivning, kan plötsligt strömavbrott avbryta metadatauppdateringar eller lämna sidor delvis programmerade.Utan skyddsmekanismer kan detta förstöra logiska mappningar eller skapa inkonsekventa lagringstillstånd som är svåra att återställa.Mer avancerade konstruktioner använder ofta journalföring, atomära metadata-commits, buffertstrategier och energihållningskondensatorer för att bevara kartläggningsintegriteten under oväntade avstängningar.

7. Varför gick branschen över från plana NAND- till 3D-NAND-arkitekturer?

Planar NAND stötte så småningom på skalningsgränser eftersom krympande cellstorlekar ökade läckage, interferens och variabilitetsproblem.3D NAND åtgärdade dessa problem genom att stapla celler vertikalt istället för att helt förlita sig på mindre laterala geometrier.Detta gjorde det möjligt för tillverkare att öka densiteten genom ytterligare lager samtidigt som de minskade beroendet av extremt aggressiv litografiskalning.Övergången förbättrade skalningen av kostnaden per bit och återställde en del elektrisk marginal som hade blivit svår att upprätthålla i högskalad plan NAND.

8. Hur förbättrar charge-trap flash (CTF) skalbarheten i modern 3D NAND?

Till skillnad från traditionell flytande grind NAND, lagrar laddningsfällan laddning inuti isolerande fälla lager snarare än ledande flytande grindar.Denna struktur tolererar bättre en del av variationen som introduceras av mycket höga 3D-stackar, inklusive filmtjockleksvariationer, etsningsinkonsekvenser och lager-till-lager processdrift.I NAND med högt antal lager ger CTF ofta mer hanterbart integrationsbeteende och förbättrad skalbarhet för moderna tillverkningsprocesser.

9. Varför påverkar ledigt utrymme starkt NAND SSD-prestanda och uthållighet?

Styrenheter förlitar sig på tillgängliga gratissidor och reservblock för att utföra sophämtning effektivt.När en enhet närmar sig full kapacitet har styrenheten mindre utrymme att flytta giltig data, vilket ökar skrivförstärkningen och bakgrundsrensningsaktiviteten.Detta orsakar ofta oförutsägbara fördröjningsspikar, lägre ihållande prestanda och accelererat slitage.Att bibehålla ledig yta och undvika konstant nästan full drift förbättrar i allmänhet både lyhördhet och uthållighet på lång sikt.

10. Varför kombinerar många inbyggda system NOR-flash för startlagring och NAND-flash för masslagring?

NOR flash erbjuder snabb slumpmässig läsning och Execute-In-Place (XIP)-kapacitet, vilket gör den idealisk för bootloaders och små firmware-bilder som kräver deterministiskt startbeteende.NAND flash ger samtidigt mycket högre densitet och lägre kostnad per bit för att lagra stora datamängder, loggar, media och applikationsdata.Genom att dela upp ansvaret mellan NOR och NAND kan systemen balansera tillförlitlig startprestanda med effektiv lagring med hög kapacitet.
