Vad är en effektförstärkare? Arbetsprinciper, klasser och prestanda

Effektförstärkare ökar effekten av små ingångssignaler så att de kan driva laster som högtalare, antenner och högeffekt elektroniska system. Deras prestanda beror på faktorer som bias, feedback, termisk kontroll, effektivitet, stabilitet och effektleverans. Denna artikel förklarar hur effektförstärkare fungerar, driften av olika förstärkarklasser, och de praktiska designutmaningarna som är involverade i att uppnå stabil, pålitlig och effektiv förstärkning.

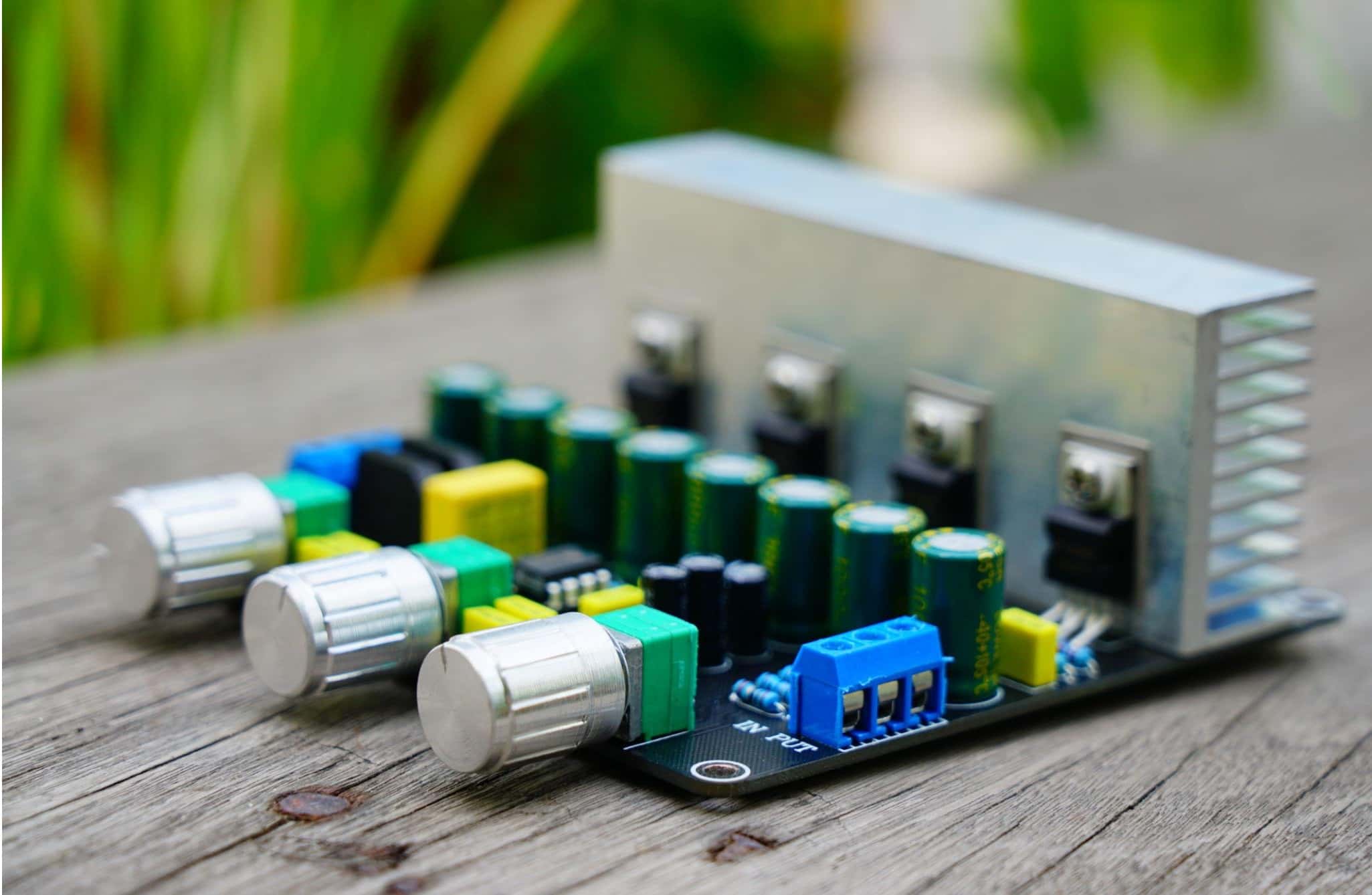

Katalog

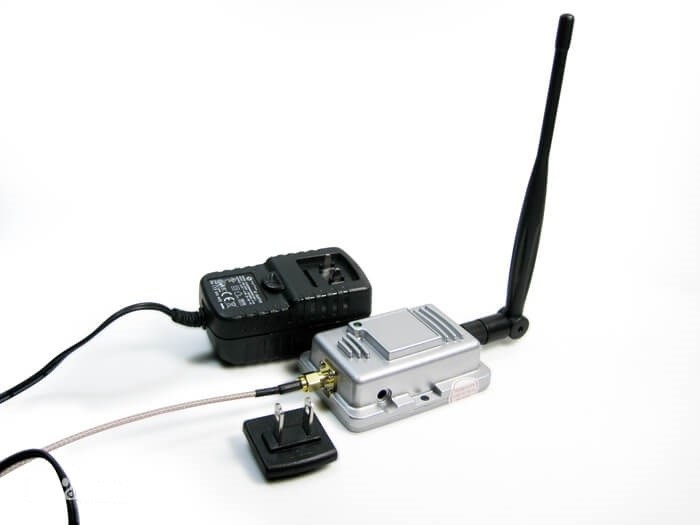

Hur en effektförstärkare fungerar

En effektförstärkare tar en liten, informationsrik ingångssignal och producerar en större utgångssignal som kan leverera användbar effekt till en last. En vanlig förvirring uppstår när ingångssignalen inte tillhandahåller betydande energi, men utgången bär mycket högre effekt. Förklaringen blir tydlig efter att man har separerat rollerna för signalens källa och den externa energikällan.

Vad som faktiskt skalar upp

Den aktiva enheten fungerar som ett kontrollerbart ledande element, så förstärkarens utgångsenergi dras från likströmsförsörjningslinjerna snarare än tillverkas av ingången. Ingångsvågformen avgör huvudsakligen när och hur starkt enheten leder, vilket i sin tur kontrollerar hur mycket försörjningsenergi som når lasten.

En praktisk mental modell som tenderar att förbli användbar under felsökningspress är denna: ingången är en kommandosignal, och nätaggregatet är reservoaren som tillhandahåller utgångsenergin. När problem uppstår vid höga utgångsnivåer, är orsaken ofta relaterad till nätaggregatet, jordning eller strömvägar i stället för den småsignalkälla själv.

I BJT-utgångssteg påverkar bas-emitter-drivningen kollektorströmmen. Det är lätt att fästa sig vid idén att transistorgain (β) kommer att bära designen, och den övertygelsen kan kännas tröstande under tidiga beräkningar. I praktiken är designer som står emot skillnader i temperatur, enhet-till-enhet och åldrande brukar ordnas så att den övergripande gainen och lineariteten kommer från den omgivande arkitekturen och feedback, inte från att lita på att β förblir artig.

I MOSFET- och GaN-steg justeras grindspänningen främst kanalledningsförmågan. Efter att bias har ställts in på rätt sätt, blir dräneringsströmmen en formad replika av ingången. Grinden ser lätt ut i steady state eftersom den drar väldigt lite likström, men den kräver fortfarande respekt i dynamisk drift: kapaciteter och laddningsrörelse kan få drivrutinen att arbeta hårdare än förväntat, särskilt vid hög frekvens eller när brytningskanter är aggressiva.

Vanliga aktiva enheter som används i effektsteg:

• BJT

• MOSFET

• GaN HEMT.

Biasing: Välja ett driftsområde som förblir förutsägbart

Biasing fastställer en tyst driftspunkt så att enheten förblir i det avsedda området över signalens svängning. Den obekväma delen, bekant för alla som har sett biasdrift under en lång bänksession, är att rätt bias vid påslagning kanske inte är rätt bias efter termisk absorption.

I linjära klasser väljs biaspunkten så att enheten förblir i sin linjära eller kvasi-linjära region under större delen av vågformen. Denna avvägning är direkt synlig både i FFT-mätningar och i kylflänsens temperatur.

Push-pull-steg avslöjar den vanligaste spänningen i övergångsområdet:

• Om bias sätts lågt, blir övergångsdistortion mätbar och, i ljudapplikationer, ofta subjektivt irriterande vid låga nivåer.

• Om bias sätts högt, stiger viloleveransen och den termiska marginalen minskar på sätt som kan göra långsiktig tillförlitlighet mindre säker.

Många praktiska konstruktioner slutligen ställs in genom iteration: ställ in bias, mät låg nivå av distorsion, värm enheten, mät igen. Kall och varm beteende kan skilja sig tillräckligt mycket att det känns som att du validerar två olika förstärkare, även om schemat aldrig har förändrats.

Linjära klassalternativ:

• Klass A

• Klass AB

• Klass B.

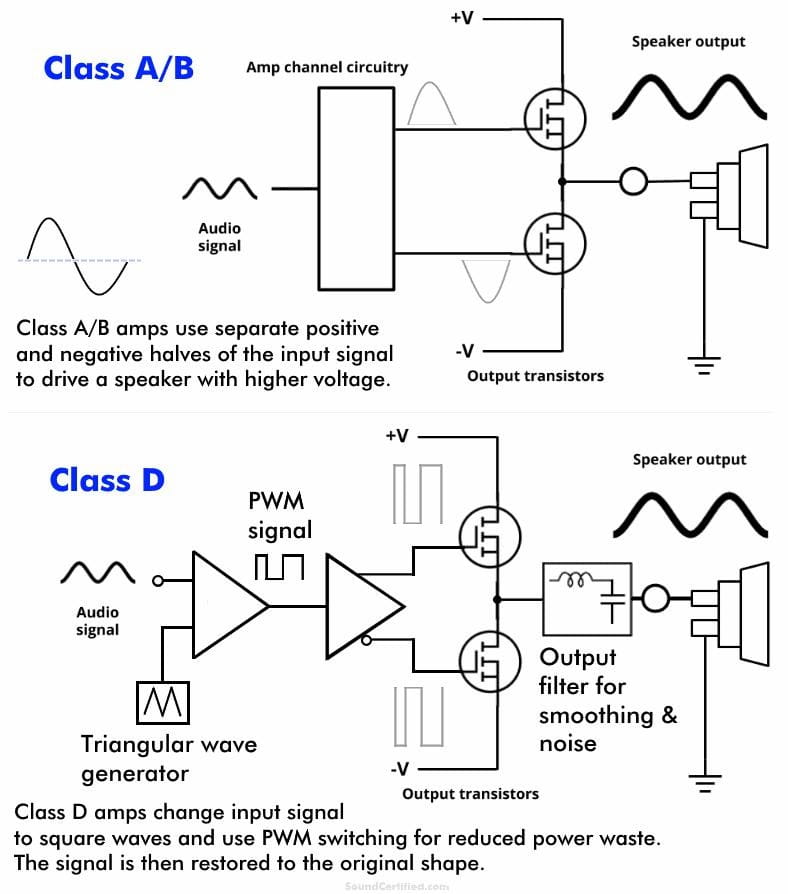

I Klass D tillbringar utgångsenheterna det mesta av sin tid med att agera som switchar snarare än att fungera som linjära ledande element. Ingången omvandlas till ett pulsmönster (ofta PWM eller en relaterad moduleringmetod), kraftsteget switchar strömförsörjningen till ett utgångsnätverk, och ett LC-filter rekonstruerar basbandsvågen vid lasten.

Designarbete här medför ofta en mycket specifik typ av ångest: att pressa effektivitet och pressa robusthet känns inte alltid synkroniserat. Högre effektivitet kan öka känsligheten för parasiter, dödtidfel och artefakter från switchande kanter. I verklig hårdvara kan en till synes mindre layoutändring, att flytta en högströmsloop med några centimeter, få en konstruktion att gå från ett rent spektrum till bestående EMI som vägrar att försvinna förrän strömbanan skärps.

Vanliga modulering / rekonstruktionselement:

• PWM

• LC-utgångsfilter.

Linjäritet och stabilitet

En effektförstärkare inkluderar mycket mer än en utgångstransistor och resistor. Den omgivande kretsen kontrollerar signalöverföring, minskar distorsion och upprätthåller stabilitet under svåra belastningsförhållanden. Stabil drift med reaktiva högtalare, dålig jordning och svåra kabelförhållanden beror på noggrann kretsdesign.

Negativ feedback tillämpas vanligtvis för att etablera upprepbar sluten slinga gain och minska icke-linjäritet. Ett produktivt tankesätt är att tillåta att öppna slingan agerar ofullständigt, ibland till och med rörigt, så länge det är förutsägbart och tillräckligt stabilt för att feedback ska kunna korrigera inom den bandbredd du bryr dig om.

Feedback medför dock skyldigheter. Om fasförskjutning ackumuleras och marginalerna inte är hälsosamma kan förstärkaren ringa eller oscillera, särskilt med reaktiva laster eller långa kablar. Detta är en av de felmoderna som kan kännas personligt kränkande när den dyker upp först efter montering, eftersom schemat kan ha sett perfekt ut medan den fysiska implementationen tyst ändrade slingdynamiken.

Emitterresistorer (BJT) eller källresistorer (MOSFET) lägger till lokal feedback som linjäriserar enhetens beteende och förbättrar strömfördelning bland parallella utgångsenheter. Degenereringsmetoder föredras ofta eftersom de hjälper till att förhindra strömobalans orsakad av temperaturdrift mellan matchade enheter.

Denna teknik förbättrar också enhet-till-enhet konsistens, vilket är viktigt när målet är en produkt som beter sig likadant på måndagsmorgonen och efter ett år fält.

Degenereringskomponenter efter enhetstyp:

• Emitterresistorer (BJT)

• Källresistorer (MOSFET).

Kompensation används för att forma bandbredd och kontrollera högfrekvensbeteende, särskilt där parasiter kan dominera. Utgångssteg är exponerade eftersom lasten sällan är rent resistiv i verkliga installationer.

Lastmiljön introducerar element som kan destabilisera en annars välfungerande design:

• Högtalare kan vara induktiva och resonanta.

• Kablar lägger till distribuerad kapacitans och induktans.

• Kontakter och ledningar introducerar små men betydande impedansdiskontinuiteter.

En återkommande läxa från transitions mellan bänk och fält är att stabil med en 8-ohms resistor inte garanterar stabil i ett levande system. Stabilitetskontroller brukar gå bättre när de valideras mot värsta fall laster, kapacitiva, induktiva och kombinationer, snarare än bara den prydliga laboratorielasten.

Vanliga kompenserings- och dämpningselement:

• Miller-kondensatorer

• Lead/lag nätverk

• Zobel-nätverk

• Utgångsinduktorer

• Gate/bas stoppresistorer.

Utgångkoppling och DC-hantering: Hålla DC borta från lasten

Eftersom många utgångssteg sitter vid en intern DC-drivpunkt måste designen säkerställa att lasten inte utsätts för skadlig DC. Människor tenderar att ha starka känslor kring detta ämne av en enkel anledning: när DC-fel inträffar, är de ofta dyra, högljudda och snabba.

Enklaförsörjningsförstärkare kan använda en utgångskopplingskondensator för att blockera DC. Transformatorer kan ge isolation och impedansomvandling, men de är mindre vanliga i modern konsumentljud på grund av storlek, kostnad, bandbreddbegränsningar och ytterligare distorsionsmekanismer.

Kopplings-/isolationsalternativ:

• Utgångskopplingskondensator

• Transformator.

En vanligt använd metod är en delad strömförsörjning (till exempel ±V-spänningar) så att utgången kan ligga nära 0 V och vara DC-kopplad till laster. Detta förbättrar vanligtvis beteendet vid låga frekvenser och minskar beroendet av stora elektrolyter, men det förflyttar fokus mot offsetkontroll och långsiktig drift.

En DC-servo kan korrigera små offsetvärden med en långsam korrektiv feedbackväg som undviker att störa ljudbandet. Skyddskretsar observerar förhållanden som tenderar att ruinera högtalare och utgångssteg i praktiken: utgångsoffset, överströmmar och temperaturökning. När ett fel upptäckts kan det koppla bort lasten med en relä eller en elektronisk switch.

Det som gör detta område känslomässigt frustrerande i laboratoriet är att det dåliga beteendet kan vara långsamt och fördröjt. Små offsetvärden som ser harmlösa ut under den inledande installationen kan driva efter termisk uppvärmning eller efter en störning i kraftförsörjningen. Designer som klarar verklig användning förutsätter vanligtvis dessa besvärliga, lågt drama-feltyper snarare än att anta att systemet alltid kommer att förbli i ett idealt stabilt tillstånd.

Förhållanden som vanligtvis övervakas av skyddskretsar:

• Utgång DC-offset

• Överström

• Övertemperatur.

Ett pålitligt sätt att förstå en effektförstärkare är att betrakta den som ett system vars beteende starkt formas av kraftförsörjningen, termisk design, PCB-layout, skyddsstrategi och kontrollslingor. Valet av enhet (BJT mot MOSFET mot GaN) förändrar begränsningar och öppnar upp olika möjligheter, men dagligt prestanda domineras ofta av biasstrategi, slingstabilitet och hur designen reagerar på verkliga laster och verkliga driftförhållanden.

I många pålitliga designer beror prestanda ofta mer på noggrann implementering än på avancerade komponenter. Viktiga faktorer inkluderar strömutbytesvägar, jordningsstruktur, kompensationsplacering och stabil biaskontroll över temperaturförändringar. Dessa detaljer hjälper till att skapa förstärkare som förblir stabila, exakta och pålitliga under testning och långsiktig drift.

Klassificering av Effektförstärkare och Driftprinciper

Effektförstärkare grupperas ofta efter klass, en etikett kopplad till ledningsvinkeln för utgångsenheterna över en signalperiod. Den etiketten antyder också ett djupare designval: huruvida utgångsenheterna förväntas bete sig som linjära element, som switchar eller som en hanterad blandning av båda.

I faktiska produkter förutspår klassnamnet sällan det slutliga lyssnings- eller mätresultatet av sig självt. Utfallet tenderar att formas av hur designen beter sig när förhållandena slutar vara textbok, som när temperaturen stiger, lasten blir reaktiv eller tillverkningsstandarder samlas. Många svåra designproblem kommer från långsam drift, gränsfall och tillståndsövergångar där stabil kretsbeteende fortfarande måste upprätthållas.

Ett praktiskt sätt att rama in förstärkarklasser är att fortsätta återkomma till två frågor:

• Var hamnar energin som dissiperas över driftförhållanden?

• Vad håller distorsionsbeteendet konsekvent när temperatur och belastning varierar?

Klass A

Klass A håller utgångsenheten ledande under hela cykeln. Eftersom enheten inte stänger av sig finns det ingen överlämningsintervall mellan enheterna, vilket vanligtvis betyder att det inte finns någon klassisk övergångsartefakt att hantera. När kretsen är biasad konservativt kan småsignalens linjäritet kännas betryggande välfungerande, och distorsionsspektrumet förblir ofta mjukt snarare än abrupt.

Avvägningen visar sig omedelbart i effektförlust. Klass A drar betydande ström även i vila, och den strömmen blir värme oavsett om ljud spelas. I många verkliga konstruktioner slutar schemat vara den begränsande faktorn långt innan den termiska designen gör det. Det är vanligt att känna sig säker efter en simulering, för att sedan bli ödmjukad av ett chassi som blir varmare än förväntat efter en timme på bänken.

Termiskt beteende definieras av flera fysiska detaljer som interagerar på sätt som är lätta att underskatta:

• Kylflänsens storlek och termisk massa

• Junction-till-hölje och hölje-till-kylfläns termisk resistans

• Materialval för gränssnitt och monteringstryckens konsekvens

• Luftflödesvägar, höljesventilation och antaganden om omgivningstemperatur

Personer som har felsökt Klass A-förstärkare minns ofta de små fysiska förändringar som i praktiken inte var små alls. Till exempel kan omplacering av en bias-sensningsenhet eller ändring av dess termiska koppling förändra driftpunkter tillräckligt för att förändra distorsion och stabilitet vid lång session. Klass A-design tenderar att gå mer smidigt när de behandlas som termiska system med en ljudkrets inuti dem, inte tvärtom.

Klass B

Klass B använder vanligtvis en push-pull arrangemang där varje enhet leder i ungefär hälften av vågformen. Effektiviteten förbättras eftersom viloströmmen kan hållas låg, och enhetens dissipering minskar avsevärt när det inte finns någon signal.

Svårigheten koncentreras nära noll-korsningsområdet. Riktiga BJT:er och MOSFET:er börjar inte leda vid en idealiserad tröskel; de behöver en viss spänning/ström och de övergår gradvis. Detta beteende kan skapa ett hack eller diskontinuitet under omkoppling mellan enheter, vilket är anledningen till att ren Klass B-operation sällan används i högupplösta ljudsystem.

På bänken kan Klass B se rimligt ren ut vid högre uteffektnivåer, för att sedan bli besvikande uppenbar vid låg uteffekt där övergångsområdet upptar en större del av vågformen. Belastningar gör detta mer komplicerat: högtalare presenterar inte en prydlig resistor, och deras impedansmagnitud och fasvinkel varierar med frekvensen. I praktiska termer kan Klass B vara tilltalande för sin effektivitet, men den tenderar att kräva en nivå av noll-korsningsdisciplin som riktiga enheter och riktiga högtalare inte naturligt tillhandahåller.

Klass AB

Klass AB kan ses som Klass B med en avsiktligt inledd vilobias så att båda enheter leder något runt noll-korsningen. Den överlappningen minskar övergångsdistortion samtidigt som effektiviteten ligger mycket närmare Klass B än Klass A. För många ljudprodukter blir Klass AB den bekanta "baslinjen" eftersom den skalas bra och passar en bred mängd prissättning och effektmål.

Vad som skiljer en bekväm Klass AB-design från en temperamentfull är vanligtvis biaskontroll i närvaro av värme. Bias sätts ofta med en Vbe-multiplier eller en biasservo, och biasmekanismen måste följa temperaturen med tillräcklig noggrannhet för att undvika runaway när kylflänsen värms upp. Den klumpiga delen är att "följa temperaturen" inte är enbart ett elektriskt uttalande, det handlar också om mekanisk placering och termisk koppling.

Implementeringsdetaljer som upprepade gånger dyker upp i verkliga byggen inkluderar:

• Placering av biasesensor i förhållande till de hetaste enheterna

• Kvalitet och repetitivitet av termisk kontakt till kylfläns/enhet

• Känslighet för monteringsvariation

• Värmeuppdrift och stabil temperaturbeteende i inkapslingen

Ett vanligt fältmönster är att en förstärkare mäter imponerande ren när den är kall, för att sedan drifta in i högre distortion, eller till och med marginal stabilitet, efter att inkapslingen når termisk jämvikt. De Klass AB-design som åldras väl tenderar att betrakta bias som ett dynamiskt kontrollproblem som måste förbli stabilt över tid, enhet-till-enhet variation och realistisk ventilation. Låg distortion är sällan en enda sweet spot; det är mer som ett stabilt område som designen måste hålla intakt när miljön förändras.

Klass C

Klass C leder i mindre än 180° av cykeln. Den råa enhetsströmvågformen är avsiktligt långt ifrån sinusformad, vilket gör den till en dålig match för ljudkvalitet. I RF-system är den distorsionen inte den slutliga utgången; det är ett mellanliggande tillstånd som formas av belastningsnätverket.

Ett stämt LC-nätverk vid utgången väljer den önskade fundamentalfrekvensen och dämpar harmoniska, vilket gör att den levererade spänningen vid den arbetande frekvensen ser nära sinusformad ut. Designbetoningen flyttas bort från bredbandsamplitudslikhet och mot smalbandskraftöverföring och spektralformning.

RF-orienterat Klass C-arbete tenderar att kretsa kring en specifik uppsättning rattar:

• Resonant nätverksdesign och stämningsbeteende

• Impedansanpassning och transformationsförhållanden

• Q-faktorselektion, bandbreddsavvägningar och förlusthantering

• Enhetsstress när nätverket urstämmer eller belastningen ändras

I praktiken fungerar förstärkaren och utgångsnätverket som ett sammanhängande system. Små justeringar eller förändringar i belastningen kan snabbt påverka effektiviteten, uteffekten och transistorstressen. Därför beror förstärkarens prestanda starkt på det matchande nätverket som är anslutet till det.

Klass D

Klass D kör utgångsenheterna som switchar snarare än som linjära element. Ljudet kodas genom PWM eller en liknande moduleringmetod och rekonstrueras sedan av ett LC lågpassfilter. Eftersom enheterna tillbringar mestadels av sin tid antingen helt på eller helt av, är dissipationen mycket lägre, och moderna designer når vanligtvis mycket hög effektivitet.

Det verkliga arbetet i Klass D är att hantera switchningsartefakter så att de inte förvandlas till hörbar distortion, utsända emissioner eller intermittenta fel. Höga effektivitetsvinster uppnås i dessa designer, men dolda effekter från parasiter och fysisk layout kan också skapa svåra designproblem.

Tekniker som ofta används för att hålla beteendet kontrollerat inkluderar:

• Hög loop-gain feedback

• Dead-time kontroll för att minska distortion och undvika shoot-through

• Snabba switchande enheter för att minska övergångsförluster

Val av enhetsteknik kan förändra handelsutrymmet. GaN-enheter kan till exempel minska switchförluster och förbättra högfrekvensbeteende, men de straffar också slarviga layouter eftersom parasiter blir mer dominerande när kanttaktstiderna ökar.

Många Class D-fel kan spåras tillbaka till fysiska implementationsämnen som känns vardagliga tills de inte gör det:

• Jordåtervändsgeometri och strömloopinnehållande

• Drive-loopens yta och kopplingsvägar

• Snubberval och dämpningsstrategi

• EMI-innehållande via placering, skärmning och filtrering

Class D-prestanda handlar i stor utsträckning om att kontrollera oönskat RF-beteende samtidigt som man upprätthåller förutsägbar linjäritet inom ljudbandet. När det går bra kan det låta enkelt; när det går dåligt kan det vara motsträvigt på sätt som är svåra att felsöka med enbart ljudorienterade verktyg.

Class T

Class T förstås mest användbart som en kontrollstrategi som är lagd ovanpå en switchande utgångssteg snarare än som en fundamentalt annan kraftstege-fysik. Betoningen ligger på adaptiv timing och spridningsspektrum-liknande tillvägagångssätt som omfördelar switchande energi för att minska koncentrerade EMI-toppar. Även om termen har en varumärkeshistoria, dyker många av de underliggande idéerna upp brett i moderna lågbrusande switchande ljuddesigner.

I verklig produktutveckling blir dessa kontrollstrategier särskilt relevanta när förstärkaren måste klara emissionsprov utan att bli högljudd med högkänsliga högtalare eller inuti kompakta höljen. Ren ljudprestanda och EMI-överensstämmelse beror ofta på samma faktorer, inklusive förutsägbart switchande beteende, stabila kontrollslöt och konsekvent filtrering över produktionsenheter.

Designfrågor som tenderar att behandlas som ett kombinerat mål i starka implementationer inkluderar:

• Modulationsstrategi och spektral fördelning

• Feedbackdesign och loopstabilitet över belastnings/filt variations

• Utgångsfilterval och toleranskänslighet

• Elektromagnetisk kompatibilitetsplanering från de tidigaste layouterna

När Class T-stil tillvägagångssätt genomförs väl, handlar fördelen mindre om marknadsföringskategorier och mer om en lugnare, mer upprepbar switch-signatur som förblir väluppfostrad över högtalare, höljen och regulatoriska testinställningar.

Kraftförstärkare Byggblock

En kraftförstärkare som överlever utanför en lärobok är nästan aldrig en krets som gör allt. Den beter sig mer som en koordinerad kedja av steg, och varje steg tyst täcker för en begränsning som dyker upp förr eller senare vid faktisk användning: ingången plockar upp brus och surr, mellanliggande steg får slut på spänningssvängning, utgångsteget utsätts för hög strömstress, värme flyttar långsamt driftpunkter, och lasten kan se ut som ingenting annat än en ren resistor. Designer som förtjänar långsiktigt förtroende hanterar vanligtvis dessa block som ett system, eftersom överraskningarna tenderar att komma från interaktioner, stabilitetsmarginaler, jordningsbeslut, termisk avvikelse och strömtillförsel-dynamik, snarare än från huvudvinsfiguren.

Ingångssteg / Förförstärkare

Ingångssteg sätter tonen för allt nedströms. Det formar hur källan ser förstärkaren, etablerar referensbeteende och ställer in förväntningar på brus långt innan någon stor signalstyrka är involverad. Konsekvent ingångsbeteende över olika kablar, signalkällor och installationsvillkor föredras ofta eftersom det hjälper till att minska intermittent surr och oönskat brus.

Hög ingångsimpedans och källkompatibilitet

Hög ingångsimpedans minskar belastningen på källan och hjälper till att undvika frekvensresponsförskjutningar orsakade av källimpedans som interagerar med ingångskapacitans. De praktiska huvudvärkarna tenderar att dyka upp med långa interkonektionskablar, passiva volymkontroller eller ovanligt högimpedanta källor; i de fallen håller en välmanerad ingångsbuffer prestanda från att förvandlas till ett kabel-längdsexperiment. När ingången är tolerant blir felsökningen lugnare: färre ögonblick när det bara händer med denna kabel, och färre överraskningar när ett system flyttas från bänk till rack.

Gain/Volymstruktur och Headroom-hantering

En balanserad gainstruktur förhindrar att tidiga steg klipper samtidigt som det fortfarande tillåter full utgång vid normala ingångsnivåer. Överdriven gain kan öka brus och göra volyminställning för känslig, medan otillräcklig gain kan överbelasta uppströmsutrustning och producera hård ljud. Många designer placerar normala lyssningsnivåer nära mitten av volymkontrollområdet samtidigt som man behåller extra marginal för korta ljudtoppar.

Jordning, skärmning och val av lågbrusande enheter

Brusprestanda avgörs vanligtvis av strömvägar och referensintegritet mer än av snygga schematiska block. Star-ground-koncept, korta och avsiktliga returer, noggrant valda chassikopplingar och disciplinerad avskärmning överträffar ofta inkrementella komponentbyten. Lågarms-ingångsenheter kan hjälpa, men de avbryter inte en jordslinga eller förlåter en hög impedansnod som går parallellt med växande strömmar. Ett mönster som ses vid verklig felsökning är att de tysta byggen är de där returstommarna avsiktligt guidades från början, inte upptäcktes efter den första klagomålet om brus.

Drivrutin / Spänningsförstärkarsteget (VAS)

Detta steg är där det mesta av spänningsvinsten och spänningssvängningen utvecklas, och det ger även den dynamiska ström som används för att ladda och ladda ur utgångsenheternas kapaciteter. När en förstärkare känns förutsägbar över olika högtalare, kabellängder och temperaturer, är VAS/drivvalen vanligtvis en del av orsaken. När instabilt beteende uppträder kontrolleras ofta detta avsnitt eftersom små problem kan påverka hela feedbackslussen.

Att producera spänningssvängning med linjärt beteende

VAS måste svänga nära strömförsörjningslinjerna utan att glida in i icke-linjära områden som gör feedbackbeteenden svårare att förutsäga. Detta steg är vanligtvis förspänt för att hålla transkonduktansen och vinsten stabila över olika signalsnivåer eftersom små icke-linjäriteter senare kan öka distorsion genom feedbackslusens beteende. I praktiken innebär en VAS som förblir sammansatt vid stora svängningar ofta att en förstärkare låter mindre ansträngd när den trycks, även om bänknumren redan är respektabla.

Driva kapacitiva belastningar inuti förstärkaren

Vid hög frekvens presenterar utgångs-BJTs eller MOSFETs en starkt kapacitiv belastning. Om VAS inte kan hämta och sänka ström snabbt ökar transientdistorsionen och stabilitetsmarginaler smalnar på ett sätt som kanske bara syns med snabba kanter eller reaktiva förhållanden. Det är därför många robusta konstruktioner kör mer stående ström i VAS/drivningen än vad en rent pappersbaserad beräkning skulle föreslå: det tenderar att producera renare övergångar, mer förutsägbart fasbeteende och mindre drama när utgångsstegen arbetar hårt.

Kompensation och frekvensformning

Detta är där slussens beteende formas med hjälp av kompensationsval som byter bandbredd mot kontrollerad fasmarginal under ogynnsamma förhållanden. Målet är vanligtvis en bandbredd som förblir väldefinierad, inte en specifikation som ser imponerande ut i isolering. Erfarenhet visar att en förstärkare kan fungera bra med resistiva belastningar men bli instabil med långa högtalarkablar eller reaktiva högtalare. Att testa kompensation med realistiska laster och ledningar hjälper till att förhindra problem med stabilitet i slutet av kedjan.

Cascodes och stegisolering

Cascoding kan minska Miller-effekter och hålla enhetsvoltagen mer konstant, vilket ofta förbättrar linjäritet och gör den dominerande polen lättare att hantera. Det blir särskilt attraktivt med högre spänningsnivåer, eller när designen måste hålla konsekvent beteende över enhetsbyten och temperaturvariationer. Cascodes föredras ofta i produktionsdesign eftersom de minskar transistor-till-transistor variation utan att kräva känsliga justeringar.

Utgång / Effektsteg

Utgångsstegen är där förstärkaren möter den röriga världen: komplexa högtalarimpedanser, plötsliga impedansdippar vid vissa frekvenser, oavsiktliga kortslutningar och transients som inte ber om lov. Bra utgångssteg tenderar att kännas opåverkade av verkliga laster, och det lugna beteendet kommer vanligtvis från konservativ stresstyrning snarare än från heroiskt arbete nära gränserna för enheterna.

Topologier för hög strömleverans

Vanliga utgångsimplementationer inkluderar komplementära emitterföljare (BJTs) och källa-följare (MOSFETs). Valet av topologi handlar vanligtvis om hur designen hanterar biasbeteende, termiska tendenser och enhetsstress under verkliga strömmar, inte vilken option som för närvarande är trendig. Stabil driftpunkter föredras ofta eftersom de upprätthåller pålitlig prestanda över temperaturförändringar, ventilationsförhållanden och olika högtalarlaster.

Parallella enheter och strömdelning

Högreffektdesigns parallellkopplar ofta flera utgångsenheter för att sprida dissipation och minska stressen per enhet. Ballastmotstånd (utgångs-/källa-motstånd) uppmuntrar ström delning och minskar risken för att en enhet snuvar ström när den värms upp. I verkliga byggen gör dessa motstånd också felbeteenden enklare att förutse, vilket kan separera en återhämtningsbar överbelastning från ett kaskadmisslyckande som tar ut flera delar på en gång.

Biaskontroll, crossover-distorsion och termisk spårning

Klass AB-steg beror på bias som förblir tillräckligt stabil för att hålla övergångsdistortion låg utan att drifta in i överhettning. Temperaturkompenserade bias-kretsar och fysisk placering, termisk koppling till kylflänsen eller till de enheter som kontrolleras, spelar ofta en lika stor roll som schemat själv. Ett vanligt klagomål i fältet är biasdrift efter uppvärmning; de designer som känns "inställda" över timmar tenderar att betrakta termiska vägar som något som ska konstrueras medvetet, inte helt enkelt antas.

Skydd: Strömbegränsning, SOA-skydd och felhantering

Kortslutningar, lågutrymmesdippar och reaktiva strömmar kan pressa enheter utanför deras säkra driftsområde (SOA). Praktiska förstärkare lägger ofta till strömbegränsning, SOA-medvetet skydd och ibland återfällande beteende för att hålla stressen begränsad under långvarig missbruk. De mer raffinerade implementationerna försöker undvika att påverka under legitima musiktoppar, samtidigt som de reagerar beslutsamt när en överbelastning kvarstår. En verklighetskontroll som många team lär sig på den hårda vägen är att skyddskretsar som "aldrig aktiveras" under testning helt enkelt kanske aldrig har provats under realistiska felkonfigurationer.

Strömförsörjning (Energilagring, Toppbehov och Railsbeteende)

Försörjningen är mer än en DC-leverantör; den blir en del av signalmiljön genom railsmodulering, jordströmmar och transienta svar. När en stark förstärkare kopplas ihop med en försörjning som inte kan behålla sin komposition kan resultatet bli en ansträngd karaktär på topparna och distorsionsmekanismer som är svåra att upptäcka med stationära tester. Strömförsörjningens beteende övervakas ofta lika noggrant som signalvägen för att upprätthålla konsekvent prestanda under olika nätförhållanden.

Transformator/SMPS-kapacitet och leverans av toppkraft

Oavsett om försörjningen är linjär (transformator + likriktare) eller SMPS-baserad måsta den tolerera korta impulser av hög ström utan överdriven svikt eller besvärande skyddstripp. Många designer är dimensionerade kring toppbehov snarare än genomsnitt, eftersom musik och verkligt programmaterial sällan beter sig som kontinuerliga sinusvågor. Bänkarbete och lyssningssessioner avslöjar ofta att railstyvhet under transienta påverkar upplevd lätthet mer än nominella watt-påståenden antyder.

Reservkapacitans, Ripple-kontroll och Jordreturer

Bulk kapacitans minskar ripple och tillhandahåller lokal energi för toppar, men fysisk placering och returvägar formar om den energin anländer rent. Högströmsladdningspulser och högtalarets returströmmar bör inte dela samma känsliga referensvägar som används av ingångssteg. Många brumm- och brusproblem kan spåras till en layout som är elektriskt korrekt i schematisk form men slarvig när det gäller den verkliga returströmmens kartläggning, ett problem som kan vara underligt tillfredsställande att åtgärda när det identifieras, och djupt irriterande innan det är.

Rail-svikt, Regleringsstrategi och Termiska konsekvenser

Railsvikt påverkar tillgänglig huvudledighet och kan skifta biaspunkter, ibland på sätt som förändrar distorsionsbeteendet under belastning. Vissa designer accepterar modest svikt som en form av mjuk begränsning, medan andra strävar efter strängare reglering för konsekvent dynamik. En praktisk preferens är för svikt som är konsekvent och lätt att förutse, eftersom det gör termiskt beteende och prestandavariation mer hanterbara över förändrad nätspänning och omgivningstemperatur.

Kontroll, Övervakning och System-nivå Tillförlitlighetsfunktioner

När uteffekten ökar blir skydd och stödkretsar mer viktiga för systemets tillförlitlighet. Dessa kretsar hjälper till att skydda högtalare, minska skador på förstärkare och minska svåra serviceproblem. Stabilare skyddsfunktioner hjälper också till att minska oväntade fel under långvarig drift.

Högtalarskydd

Uteffektsreläer eller solid-state avkopplingar minskar exponeringen för DC-fel, på-/av-transienter och vissa feltyper. Tidsval, kontaktbeteende (för reläer) och felaktighetsdetekteringströsklar påverkar hur skyddet känns i verklig användning. Många högtalarfel kommer från onormala händelser, strömcykling, intermittenta ledningar, eller en enda enhet som plötsligt fallerar, så avkopplingsbeteende som är snabbt och pålitligt tenderar att ge färre engångskatastrofer.

Temperatursensorer, Biasjustering och Avstängning

Termistorer, temperaturgivare och Vbe-multiplikatorscheman hjälper till att spåra temperatur och minska risken för termisk rusning. Termisk avstängning kan förhindra katastrofala resultat när luftflödet blockeras eller omgivningstemperaturen ökar bortom förväntningarna. Sensorplacering spelar en större roll än vad folk initialt vill att det ska: att mäta fel termiskt nod kan skapa en tröstande avläsning medan den verkliga hetpunkten fortsätter stiga.

Klass D-specifika block

Klass D-förstärkare introducerar växlande beteende, så designen börjar kännas som blandad signal RF-arbete även när målet är ljud. Framgång här kommer ofta från att vara realistisk om elektromagnetiskt beteende tidigt, snarare än att hoppas att det kan åtgärdas efter det första EMI-testet.

Utgång LC-filter och belastningsinteraktion

Utgång LC-filtret rekonstruerar ljud från PWM-vågformen och måste förbli stabil över variationer i högtalarimpedans. Komponenttoleranser, mättnadsbeteenden och effektberoende visar sig alla vid prestandans kanter. En pragmatisk arbetsmetod är att designa runt fientliga laster och sedan verifiera med verkliga kablar och högtalare, eftersom filtret och ledningarna beter sig som ett kopplat system med sin egen personlighet vid hög frekvens.

EMI-kontroll: Layout, Skärmande, Kantfrekvenser och Efterlevnad

EMI-kontrollen påverkas starkt av layoutdisciplin: minska slingan, hantera höga di/dt-vägar och forma stigande/fallande tider så att växlande energi är mindre aggressiv. Spridningsspektrummodulering och snubbers kan vara användbara verktyg, men de kompenserar sällan för stora, dåligt begränsade växlingsloopar. En återkommande observation från team som framgångsrikt passerar efterlevnad är att rutten behandlas som RF-arbete från den första placeringen, snarare än att "städas upp" i slutet.

Ett produktivt sätt att närma sig en effektförstärkare är att ta itu med stabilitet, strömfördelning och termiskt beteende tidigt, innan man lägger energi på att jaga små distorsionsreduceringar. När dessa beteenden är fastställda tenderar högre slinga vinst, enhetsuppgraderingar och förfinad kompensation att översättas till fördelar som förblir intakta över olika högtalare och ledningar. Utan den grunden kan bättre delar exponera nya felmodeller, särskilt med reaktiva laster och ofullkomliga verkliga kablar, och det resultatet är sällan tillfredsställande när de första fältrapporterna anländer.

Nyckelprestandaindikatorer

Tekniska specifikationer

Förstärkarens specifikationer blir lättare att lita på när de är förankrade i upprepningsbara testförhållanden och i kretsens fysiska gränser. När jag läser en datablad känner jag mig mer säker när den angivna effekten anges som kontinuerlig RMS-effekt i en definierad last, med testgränser som inte lämnar utrymme för tolkning. Utan dessa förhållanden kan mätningen fortfarande vara korrekt, men den blir mindre användbar för verklig drift.

RMS-effektrapportering tenderar att vara mest tolkningsbar när den tydligt angiver mätuppställningen. En klassificering som ser beskedlig ut men håller sig stabil i minuter passar vanligtvis bättre med hur människor faktiskt lyssnar, särskilt när rummet är varmt, musiken är tät och sessionen pågår längre än en snabb demonstration. I kontrast kan musikens effekt eller kortvariga klassificeringar se imponerande ut medan de undviker de långsiktiga effekterna av spänningsfall i strömförsörjningen och värmeuppbyggnad inuti chassit.

RMS-effekttestförhållanden som gör klassificeringen jämförbar:

• Lastimpedans (t.ex. 8 Ω, 4 Ω)

• Bandbredd (t.ex. 20 Hz–20 kHz)

• Distorsionsgräns vid klassificeringen (t.ex. 0,1% THD)

• Kanaldrivande förhållande (t.ex. båda kanalerna drivna för stereoinhängen)

Total harmonisk distorsion (THD) är ett brutet verktyg, men det ger ändå verklig insikt när det läses med kontext. En mycket låg THD-figurer vid 1 kHz indikerar ofta stark slinga vinst och anständig linearitet, men jag tycker att det är mer avslöjande att se hur THD rör sig när frekvensen stiger, när uteffektnivån närmar sig toppen av intervallet, och när lasten blir mindre vänlig. Dessa skift är ofta där en förstärkares personlighet visar sig, inte som marknadsföringsspråk, utan som ingenjörsbeteende som du kan förutsäga.

Vanliga orsaker till ökande THD i verkliga mätningar:

• Högre frekvens THD-tillväxt som antyder begränsad öppning-bredband

• Kompensationsval som byter hastighet mot stabilitet

• Utgångsstegs icke-linjäritet när enheter överlämnar ström

• Distorsionsspektra dominerade av högre ordning komponenter, som kan låta skarpare när de trycks

Slew-frekvens sätter ett tak för hur snabbt utgångsspänning kan förändras, och det taket visar sig mest klart vid transienta. När slew-frekvensen tar slut är det hörbara resultatet inte alltid en mjuk mjukning; det kan skapa transient intermodulationsprodukter som spill över i det hörbara området. Den oenigheten, som mäter rent på stabila toner men låter trångt på komplexa passager, tenderar att frustrera lyssnare eftersom det känns inkonsekvent: förstärkaren verkar fin tills musiken blir hektisk.

Designfaktorer som vanligtvis påverkar slew-rate huvudutrymme:

• Ingångsstegsströmkapacitet

• Kompensationskondensatorvärden

• Effektiv kapacitiv belastning från högtalaren och kablar

Ett praktiskt sätt att tänka på detta är att se hur förstärkaren beter sig med skarpa, hög-nivå transienta in i en svår högtalare. Enheter med tillräckligt huvudutrymme behåller ofta detaljerna intakta utan att bli spröda, eftersom de inte tvingas in i återhämtningsbeteende.

Dämpningsfaktorn är nära kopplad till utgångsimpedans och blir mest viktig med reaktiva högtalarlaster och wooferback-EMF. Låg utgångsimpedans kan förbättra högtalarstyrningen, men den faktiska dämpningsfaktorn vid högtalartillbehören påverkas också av kablar, kontakter och andra externa faktorer. Mycket höga dämpningsfaktorsbetyg kanske därför inte helt representerar verkliga driftsförhållanden.

Systemelement som vanligtvis begränsar verklig dämpning vid drivrutinen:

• Högtalarkabelns motstånd

• Förlust vid kontakter/kontaktpunkter

• Delningsinduktorer och seriekonstellationer

• Kontaktoxidation över tid

Så istället för att betrakta dämpningsfaktorn som ett skrytnummer, läses det mer som en robusthets ledtråd: huruvida förstärkaren behåller basartikulering och tonbalans när kablar, kontakter och placering ser ut som ett vanligt hemsystem istället för en kontrollerad laboratorieinstallation.

Lastimpedanskapacitet är en av de mest brutala stresstesterna eftersom den tvingar varje delsystem att samarbeta på en gång. Drift i 4 Ω och 2 Ω laster, och i reaktiva laster med branta fassvängningar, beror på hur utgångsenheterna hanteras, hur strömbegränsningen implementeras, hur termiskt beteende spåras och hur styv strömförsörjningen förblir under belastning. Den största oro är inte bara huruvida förstärkaren fungerar, utan huruvida stabil och linjär prestanda förblir bibehållen nära driftgränser utan oscilation, klippning eller termisk dämpning som påverkar ljudkvaliteten.

Delsystem som typiskt bestämmer svår lasthantering:

• Utgångsenhetsval och säkerhetsdriftsområdehantering

• Strömbegränsningsstrategi (hur den engagerar och hur abrupt)

• Strömförsörjningens styvhet under konstant strömdrag

• Termisk spårning och värmeavlednings effektivitet

I verklig användning har jag sett ett mönster: designer med aggressivt skydd kan kännas imponerande vid första anblick, men blir sedan oförutsägbara på dynamiskt material när skyddet träder in. Designer med lugnare termisk spårning och mer smidig strömhantering upplevs ofta som mindre dramatiska men mer konsekventa, vilket tenderar att matcha vad långsiktiga lyssnare beskriver som lättare att leva med.

Prestandamått

Jämförelser håller endast om mätstandarder är konsistenta och när måttet faktiskt motsvarar upprepbara lyssningsutfall. Jag har lärt mig att vara försiktig med en-siffriga jämförelser; de kan vara känslomässigt tillfredsställande, rena, enkla, avgörande, samtidigt som de fortfarande misslyckas med att förutsäga hur en förstärkare beter sig på verkliga högtalare i verkliga rum.

RMS-effekt fungerar bra som en baslinje eftersom den återspeglar hållbar kapacitet. Pulsstilbetyg som PMPO beskriver huvudsakligen hur högt en kort topp kan hoppa innan strömförsörjningen sjunker eller skyddet ingriper. När man parar en förstärkare med högtalare blir den praktiska frågan om den kan leverera ren ström över verkliga driftcykler utan att tyst komprimera dynamik. Många besvikande "högeffekt" kombinationer misslyckas inte för att numret är fabricerat, utan för att designen var anpassad för kortvariga utställningsmoment snarare än långa lyssningssessioner på realistiska nivåer.

Vanliga skäl till att "högeffekt" kombinationer underpresterar i praktiken:

• Strömförsörjning optimerad för korta demonstrationer, inte konstant belastning

• Värmeavledare dimensionerade för genomsnitt som inte matchar verklig användning

• Strömbegränsning som aktiveras tidigt vid låga impedanssvängningar

Frekvensrespons bortom det hörbara området är inte så intressant som en trofé. Den blir verkligen användbar när den minskar hörbar fasförskjutning, bevarar transienta timing och håller feedbackbeteende förutsägbart genom hela ljudbandet. Vad jag letar efter är inte bara platt amplitudrespons, utan stabil fasmarginal under belastning, eftersom den stabiliteten tenderar att korrelera med konsekvent avbildning och färre bara på vissa inspelningar artefakter.

Egenskaper som ofta separerar bredbandsdesigner som beter sig bra från de som inte gör:

• Stabil loopbeteende när kapacitans och induktans drivs

• Bandbredd som inte kollapsar när verklig högtalarström krävs

• Lasttolerans som undviker subtila högfrekventa artefakter från marginal stabilitet

Signaler-till-brusförhållande (SNR) beskriver hur tyst förstärkaren är i förhållande till full utgång, men siffran blir bara meningsfull när vikten och referensnivån anges. Att komma över 100 dB i riktiga produkter återspeglar vanligtvis mer än en tyst ingångssteg; det återspeglar en disciplinerad förstärkningsstruktur, rena rails, genomtänkt jordning och layoutval som minskar magnetkoppling och håller växlande brus borta från känsliga noder. Det är här jag ofta känner mig lite försiktig: specifikationen kan se pristin ut, men det installerade systemet kan fortfarande väsa eller brumma om förstärkningsdistribution och jordning är slappa.

Design- och integrationsfaktorer som starkt påverkar verkligt brus:

• Förstärkningssteg över källa, förförstärkare och förstärkare

• Renlighet på strömförsörjningslinor och regulatorstrategi

• Jordningsmetod som undviker brumslussar

• Layoutmetoder som minskar koppling och RF-ingång

• Exponering för växlingskanter i klass D och blandade digitala/analoga system

En återkommande läxa i verkligheten är att en förstärkare som mäter tyst i isolering kan bli bråkig i ett fullt system om kablage och jordning bjuder in slinga-strömmar. Så en KPI-tänkande sträcker sig vanligtvis förbi den interna brusgolvet och in i hur tolerant designen är mot normal kabeldragning och typiska källaenheter.

En tråd knyter dessa mått samman: KPI:er hjälper mest när de förutser beteende under realistisk stress, inte bara idealiska testtoner. De förstärkare som tenderar att vara tillfredsställande över tid är sällan de som "vinner" en enskild specifikation; de är de vars mätningar förblir koherenta över frekvens, utgångsnivå, temperatur och belastning, och vars skyddsbeteende övergår smidigt snarare än att stötvis förändra systemet till en hörbar förändring. Det är punkt där specifikationerna slutar kännas som marknadsföring och börjar läsas som ingenjörsbevis.

Distribuering av effektförstärkare år 2026

År 2026 beter sig effektförstärkare (PA) sällan som en fristående slutblock som kan optimeras i isolering. De sätter alltmer tonen för systemets livskraft eftersom daglig effektivitet, verklig linjäritet, termisk drift och den tid det tar att kalibrera och hålla enheterna i linje syns alla i kostnad, tidstryck och fältprestanda. Vad många team känner på marken är en förskjutning i var problemen uppstår: en PA kan se övertygande ut på en kontrollerad bänk, för att sedan avslöja obehagliga kantfall när den är paketerad, kopplad till antenner och utsatt för produktionsliknande stress och variation. Som ett resultat betraktar utplaceringar vanligtvis PA som ett samdesignat element tillsammans med antennkoppling, strömförsörjning och mjukvarukorrigering, med valideringsplaner som antar att hårdvaran kommer att bete sig annorlunda när den lämnar laboratoriet.

5G/6G Infrastruktur

Moderna 5G och 6G-radioapparater använder RF-effektförstärkare för varje antennelement i massiva MIMO-system. Detta ersätter en stor effektförstärkare med många mindre distribuerade förstärkare som arbetar under strikta termiska och regulatoriska gränser. Ren signalöverföring under högspetsmodulering måste också bibehållas samtidigt som man minskar effektförluster under normala driftsförhållanden.

Linjäritet under hög-PAPR-modulering

Bredbandig OFDM driver vanligtvis högt förhållande mellan topp- och genomsnittlig effekt (PAPR). Den verkligheten tvingar PA:er att överleva stora toppar utan att omvandla dem till spektral återväxt som misslyckas med maskering eller försämrar läckage från intilliggande kanaler. Vad som tenderar att göra team osäkra är att efterlevnad inte är en enda svep vid rumstemperatur: prestanda måste förbli förutsägbar över temperaturändringar, enhetsåldrande och förändringar i belastning drivet av antennkoppling, höljesinteraktioner och miljörörelser. I praktiken blir linjäritetsarbetet en övning med flera förhållanden, inte ett enda siffermål.

Effektivitet under realistiska driftspunkter

Basstationer och radioapparater befinner sig sällan vid kontinuerlig topputgång. De tillbringar långa stunder tillbaka, där många klassiska PA-designs snabbt förlorar effektivitet. När grupper skalar börjar genomsnittlig effektivitet dominera driftproblem eftersom den formar kylbudgetar, energikostnader och långsiktig tillförlitlighet. Många utplaceringar bedömer därför effektivitetstekniker efter hur de beter sig i det bakåtriktade området under realistiska schemaläggningar och trafikmönster, även om det är mindre glamoröst än att citera toppnummer.

Utplaceringsmönster: Blanda arkitektur och algoritmer för att hantera kompromisser

Mainstreaminfrastrukturdesigns kombinerar oftast PA-arkitekturval med mjukvarubaserad korrigering så att linjäritet och effektivitet kan samexistera utan att göra produktionen till ett kalibreringsmaraton.

Arkitektoniska och algoritmiska tekniker är

ofta kombinerade i 5G/6G-radioapparater:

• Doherty-stil lastmodulering

• Omslagsspårning (leveransmodulering)

• Digital fördistorsion (DPD) med produktionsmedvetna kalibreringsstrategier

Doherty-stil PA:er förblir vitt spridda delvis för att de bibehåller starkare effektivitet i det nedtrappade området där höga PAPR-signaler finns. Vad erfarna team övervakar är inte skönheten i den simulerade kurvan, utan huruvida fördelarna överlever enhetsvariation, biasdrift och impedansrörelser. En design kan se exceptionell ut på en noggrant justerad bänk, för att sedan tyst förlora sin fördel när antennmissmatch, paketeringseffekter och termiska gradienter i kapslingen kommer in i bilden. Av den anledningen lutar sig många program mot robust beteende för lastmodulering som förblir stabilt över enheter, även om det innebär att ge upp en del av den bästa prestandan som endast uppträder under ideal justering.

Kuvertspårning minskar bortslängd spänningsmöjlighet genom att flytta försörjningen med signalkraften. Den verkliga begränsningen är hur styrsluten beter sig när produkten trycks: lag kan förstöra distorsion, medan för aggressiv spårning kan bjuda in EMI och leveransinducerade artefakter som är tidskrävande att isolera. I praktiken föredrar team ofta en spårningsprofil som är lättare att karakterisera och reproducera över tillverkningsvariation, eftersom det minskar oron för överraskningar i slutskedet och förkortar valideringscykler.

DPD används vanligtvis parallellt för att linjärisera PA:n, men 2026-implementationer sätter ovanligt skarp fokus på kalibreringsbeteendet i fältet, inte bara modellens sofistikering. Program upptäcker ofta att den “dolda skatten” inte är beräkning, utan koefficienthantering och reproducerbarhet över flottor.

DPD-kalibreringsfrågor som tenderar att dominera implementationsdiskussioner:

• Uppdateringsfrekvens för koefficienter över temperatur och åldrande

• Kalibreringsmetoder i tjänst som undviker trafikstörning

• Hantering av minneseffekter och temperaturberoende beteende utan ömtålig justering

En återkommande lärdom om implementering är att kalibreringstid, omarbetningsrisk och enhet-till-enhet-reproducerbarhet kan avgöra om ett PA-val känns smidigt eller smärtsamt i produktionen. Som ett resultat screenas PA-alternativ alltmer för hur graciöst de samarbetar med stabil, lågt berörande DPD snarare än att bedömas enbart av isolerade enhetsmått.

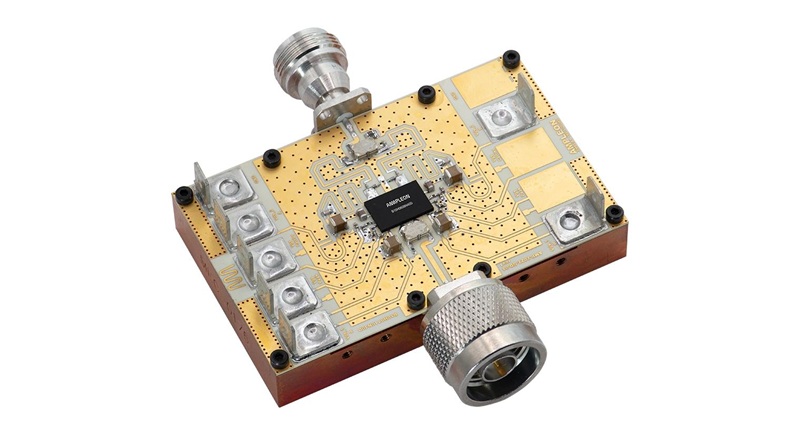

Vid mmWave dominerar värmeutvinning och parasiter ofta resultaten. Harmonikjusterade metoder såsom klass F och invers-F används för att forma spännings- och strömvågformer för att minska överlappningsrelaterad dissipering. Komplikationen är att mmWave-layout parasiter, paketeringstransitioner och kopplingar kan skifta harmoniska impedanser tillräckligt för att urholka de teoretiska vinsterna. De designer som klarar sig bäst behandlar harmonikjustering som en systemdisciplin: layoutval, passiva nätverk, paketering och antenninterface behandlas som en del av PA-designutrymmet snarare än städuppgifter i slutet.

En uppfattning som resonerar i infrastrukturella team är att mmWave PA-arbete handlar mindre om att upptäcka en enda “ideal klass” och mer om att hålla varians under kontroll. Hårdvara som förblir inom specifikationen över många enheter, flera miljöer och minimal justering tenderar att vara den hårdvara som vinner implementeringsförtroende.

Elfordon

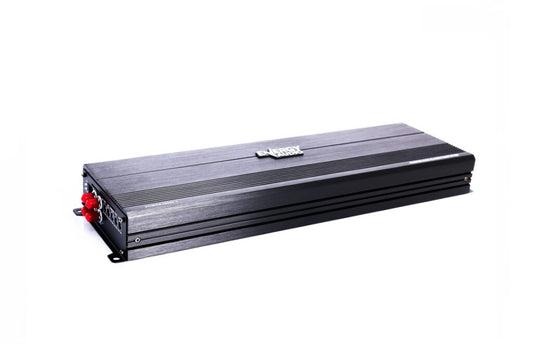

I elfordon sitter förstärkare i vägen för funktioner som kunderna omedelbart märker och funktioner som regleringsmyndigheter i allt högre utsträckning granskar. De befinner sig också i en elektrisk miljö som känns oförlåtande jämfört med konsumentelektronik: transienter, strömförsörjning som sjunker, markoffset och stora temperaturförändringar är normala driftsförhållanden snarare än hörnfall. Detta tenderar att skjuta designkonversationer bort från huvudspecifikationer för ljud och mot förutsägbart beteende över verkliga fordons händelser.

AVAS (Akustiska Fordonsvarningssystem)

AVAS bedöms utifrån om fotgängare konsekvent kan känna igen fordonets närvaro. Det styr PA-krav mot konsekvent akustisk utdata och kontrollerade felmodi snarare än att jaga maximal volym.

AVAS-drivna PA-förväntningar inkluderar vanligtvis:

• Stabil förstärkning och frekvensrespons över temperatur

• Förutsägbart klippbeteende så att varningssignaturer förblir igenkännliga

• Tolerans mot strömförsörjning som sjunker och railstransienter typiska för automobilkraftsystem

Fordonsprogram tenderar att hitta en obehaglig klyfta mellan bänkbedömningar och beteende i fordonet. En PA som ser ren ut på en stabil strömförsörjning kan bete sig annorlunda under starthändelser, lastdumpningar eller skiftande markreferenser. Designer som inkluderar skyddande begränsning, väldefinierat återhämtningsbeteende och konservativt utrymme tenderar att minska omarbetningsbehovet i slutskedet och osäkerheten kring efterlevnad.

ANC (Aktiv Bullerdämpning)

ANC beror på låg latency och konsekvent fasrespons eftersom förstärkaren deltar i kontrollsläpet. Det gör att bandbredd, gruppfördröjning och brusgolv är viktiga på sätt som ett enkelt ljudtest kanske inte avslöjar. Många team lär sig, ibland på den hårda vägen, att ett enskilt THD-nummer vid 1 kHz inte förutsäger hur bra en ANC-loop kommer hålla avbokningsdjup över tid och temperatur.

ANC-orienterade PA-begränsningar visar sig ofta som:

• Bred bandbredd med fasbeteende som förblir platt genom avbokningsbandet

• Lågt brus och låg distorsion vid måttliga uteffektnivåer där ANC vanligtvis arbetar

• Stabil prestanda över temperatur- och strömvariationer eftersom små fasförskjutningar kan urholka avbokning

Vad som tenderar att särskilja framgångsrika ANC-konstruktioner är hur förstärkaren beter sig i slingan: fasstabilitet, småsignal linjäritet och upprepbar latens under verkliga driftförhållanden, inte bara bra utseende isolerade mätningar.

IoT och batteridrivna RF-noder

Över IoT-enheter, bärbara enheter och batteridrivna RF-noder fokuserar ingenjörsarbetet på energieffektivitet vid låga till måttliga sändningseffekter. Switching-mode RF PA:er, särskilt klass E och klass F-familjer, väljs ofta eftersom vågformsformning kan minska överlappningen mellan avloppsspänning och ström. I många små produkter är frustrationen dock att transistorn sällan är den enda begränsningen; implementeringsdetaljer sätter ofta taket.

Harmonisk justering i praktiken

Dessa arkitekturer förlitar sig på harmoniska justeringsnätverk för att tvinga målimpedanser vid fundamentala och harmoniska frekvenser. I praktiken kommer förluster och variabilitet ofta från den omgivande implementeringen snarare än den aktiva enheten själv.

Vanliga implementeringsflaskhalsar:

• Komponent Q och tolerans, särskilt i små induktorer och kondensatorer

• PCB-parasitika, via induktans och kvalitet på jordåtergång

• Antennmatchningsvariation mellan enheter och förskjutningar orsakade av användarhantering

En praktisk lärdom som många team kommer fram till, ibland med lite ånger, är att effektivitet ofta ”spenderas” i matchningsnätverket och sammankoppling innan det någonsin förloras i transistorn. Program som investerar tidigt i EM-simulering, kontrollerad impedanslayout och robusta matchningsstrategier skickar ofta produkter med mer konsekvent batterilivslängd än program som främst fokuserar på att välja en bättre presterande enhet.

System-nivå co-design

Batteridrivna produkter måste fortfarande uppfylla emissionsgränser och samlevnadskrav. Switching PA:er kan generera harmoniska och spikar när harmoniska terminationsskiftar på grund av tillverkningsvariation eller antenndetuning. De mest pålitliga designen behandlar antenninterface som en variabel belastning och designar för tolerans istället för perfektion. I många leveransprodukter accepterar team en blygsam minskning av topp-effektiviteten för att få mer förutsägbart spektralt beteende över verklig hantering, inneslutningseffekter och enhet-till-enhet spridning.

Över infrastruktur, fordonssektorn och IoT spårar PA:s framgång alltmer hur kontrollerbart och upprepbart beteendet är, snarare än hur imponerande en enskild toppmetrisk ser ut isolerat. Tekniker som Doherty-drift, kuvertspårning och harmonisk justering ger sina fördelar endast när de förblir stabila genom temperaturvariationer, mismatch, processspridning och åldrande. De mest konkurrenskraftiga 2026-implementeringarna tenderar att para RF-design med strömhantering och mjukvarukorrigering, samtidigt som de lutar mot metoder som håller kalibreringsinsatsen förutsägbar och minskar chansen för överraskningar i senare skeden av systemet.

Slutsats

Prestanda för effektförstärkare beror på mycket mer än bara uteffekt. Stabil drift kräver noggrant kontrollerad förspänning, feedback, termiskt beteende, lastinteraktion och strömförsörjningsprestanda. Olika förstärkardesign balanserar effektivitet, linjäritet och tillförlitlighet på olika sätt beroende på applikationen. När moderna system kräver högre effekttäthet och effektivitet förlitar sig framgångsrik förstärkar design alltmer på att upprätthålla förutsägbar prestanda under verkliga driftsförhållanden.

Vanliga frågor (FAQ)

1. Varför beror prestandan hos effektförstärkare så mycket på strömförsörjningen snarare än bara på förstärkarens krets i sig?

En effektförstärkare skapar inte utgångsenergi direkt från ingångssignalen. Istället kontrollerar ingångsvågen hur mycket energi som dras från DC-strömkällor och levereras till lasten. På grund av detta påverkar stabiliteten hos strömförsörjningen starkt förstärkarens beteende under krävande drift. Svag reglering av strömförsörjningen, railsvack, dålig jordning eller otillräcklig strömleverans kan minska den dynamiska prestandan, öka distorsionen och skapa instabilitet under hög utgång. I många praktiska förstärkerkonstruktioner beror långsiktig tillförlitlighet lika mycket på strömförsörjningens beteende och strömreturhantering som på de aktiva enheterna själva.

2. Varför anses termiskt beteende vara en av de största utmaningarna inom klass A och klass AB förstärkarutformning?

Klass A och klass AB förstärkare avger kontinuerligt värme eftersom deras utgångsenheter förblir delvis eller helt ledande även vid tomgångs förhållanden. När den inre temperaturen stiger kan transistorernas driftpunkter avvika, biasströmmen kan förändras, och distorsionsbeteendet kan skifta oväntat. Termisk hantering blir därför ett systemnivådesignproblem som involverar kylflänsar, luftflöde, termisk koppling, sensorplacering och biasspårning. Även små mekaniska förändringar, såsom ompositionering av en bias-sensor eller ändring av kylflänsens kontakttryck, kan påtagligt påverka långsiktig stabilitet och distorsionsprestanda.

3. Hur förbättrar negativ återkoppling förstärkarens linjäritet samtidigt som den introducerar stabilitetsproblem?

Negativ återkoppling minskar distorsion och stabiliserar sluten loop-gain genom att korrigera icke-linjärt beteende inuti förstärkaren. Men när signalens frekvens ökar kan den ackumulerade fasförskjutningen i återkopplingsslingan minska fasmarginalen och potentiellt skapa ringing eller oscillation. Reaktiva högtalarbelastningar, långa kablar och parasitiska kapaciteter gör detta mer utmanande eftersom de ändrar loopens respons under verkliga driftförhållanden. Designers använder därför kompenseringsnätverk, dämpningskretsar och noggrant utformade layouttekniker för att balansera bandbredd, distorsionsreducering och stabil drift.

4. Varför är reaktiva högtalarbelastningar mycket mer svåra för förstärkare än enkla resistiva belastningar?

Verkliga högtalare beter sig inte som fasta resistorer. Deras impedans förändras med frekvens och innehåller ofta induktiva och resonanta egenskaper som ändrar strömfasrelationer. Dessa varierande elektriska förhållanden tvingar förstärkaren att hantera komplex strömflöde, snabba transienta krav och ändrade återkopplingsbeteenden samtidigt. En förstärkare som verkar stabil med en enkel laboratorieresistor kan bli instabil, oscillera eller distorera kraftigt när den kopplas till reaktiva högtalare och långa kablar.

5. Varför är biaskontroll så viktigt för att minska övergångsdistorsion i klass AB förstärkare?

Klass AB förstärkare minskar övergångsdistorsion genom att låta båda utgångsenheterna leda något runt noll-korsningsområdet. Om biasströmmen blir för låg uppstår en diskontinuitet under enhetsövergången, vilket skapar hörbar övergångsdistorsion. Om biasströmmen blir för hög ökar värmeavledningen dramatiskt och risken för termisk körning ökar. Effektiva bias-system använder därför termiska spårningskretsar såsom Vbe multiplikatorer och noggrant placerade sensorer för att bibehålla stabila driftförhållanden över temperaturskillnader och långa lyssningssessioner.

6. Varför blir PCB-layout kritiskt viktig i hög-effekt klass D förstärkare?

Klass D förstärkare växlar stora strömmar med mycket höga hastigheter, vilket skapar starka elektromagnetiska fält och snabba transienta kanter. Dålig PCB-layout kan öka parasitisk induktans, utstrålad EMI, växelljud och jordslipsinterferens. Små routineringsfel kring gate-drive-slingor eller högströmreturvägar kan förvandla en annars effektiv förstärkare till en källa till bestående instabilitet och utsläppsproblem. På grund av detta närmar sig klass D förstärkarlayout ofta på samma sätt som RF-systemdesign snarare än konventionell låg-frekvens ljuddesign.

7. Hur hjälper utgångsskyddssystem att förhindra katastrofala förstärkar- och högtalarfel?

Skyddskretsar övervakar farliga driftförhållanden såsom DC-offset, överström, överhettning och onormala uppstartsövergångar. Om ett felvillkor uppstår isolerar reläer eller fast tillstånds frånkopplingssystem högtalaren innan skadlig ström når lasten. Dessa kretsar är särskilt viktiga eftersom många förstärkarfel inträffar plötsligt under termisk stress, kortslutningar eller instabila driftförhållanden. Tillförlitliga skyddssystem hjälper till att förhindra kostsamma högtalarskador och minska kaskadförstärkarfel under onormala driftvillkor.

8. Varför kan specifikationer för hög dämpningsfaktor ibland vara missvisande i verkliga ljudsystem?

Dämpningsfaktorn återspeglar förhållandet mellan högtalarimpedans och förstärkarens utgångsimpedans, vilket hjälper till att beskriva hur väl förstärkaren kontrollerar högtalarens rörelse och åter-EMF-effekter. Den faktiska dämpning som högtalaren upplever påverkas dock också av kabelresistans, kontakter kvalitet, crossoverkomponenter och kontaktoxidation över tid. Extremt höga dämpningsfaktorer som mäts under laboratorieförhållanden kanske därför inte översätts direkt till meningsfulla skillnader i verkliga världen när vanlig högtalarkablar och systemförluster introduceras.

9. Varför förlitar sig moderna 5G- och 6G-effektförstärkare i hög grad på tekniker som Doherty-drift, kuvertspårning och digital fördistortion (DPD)?

Moderna trådlösa kommunikationssystem använder moduleringsscheman med hög topp-till-genomsnittseffektförhållande (PAPR) som kräver både stark effektivitet och utmärkt linearitet. Doherty-arkitekturer förbättrar effektiviteten under nedsatt drift, kuvertspårning justerar dynamiskt försörjningsspänningen för att minska bortkastad kraft, och DPD korrigerar icke-linjär distorsion som genereras av RF-förstärkaren. Dessa tekniker arbetar tillsammans för att upprätthålla signalens kvalitet, minska värmeproduktion och uppfylla strikta spektrala regler medan de stöder kommunikationssystem med hög datahastighet.

10. Varför är förstärkarens beteende under realistiska stressförhållanden ofta viktigare än isolerade laboratorie-specifikationer?

Många förstärkare uppnår imponerande specifikationer under kontrollerade testförhållanden med fasta resistiva laster, kortvariga signaler och idealiska strömförsörjningar. Emellertid introducerar verklig drift termisk uppbyggnad, reaktiva högtalarlaster, kabeleffekter, spänningsvariationer, långsiktig biasdrift och upprepade transienta toppar. Förstärkare som upprätthåller förutsägbart beteende över föränderliga temperaturer, svåra laster och långvarig drift ger generellt mer tillförlitlig långsiktig prestanda än konstruktioner som är optimerade främst för isolerade referensmätningar.
